立体声推挽式真空管音频放大器结构设计

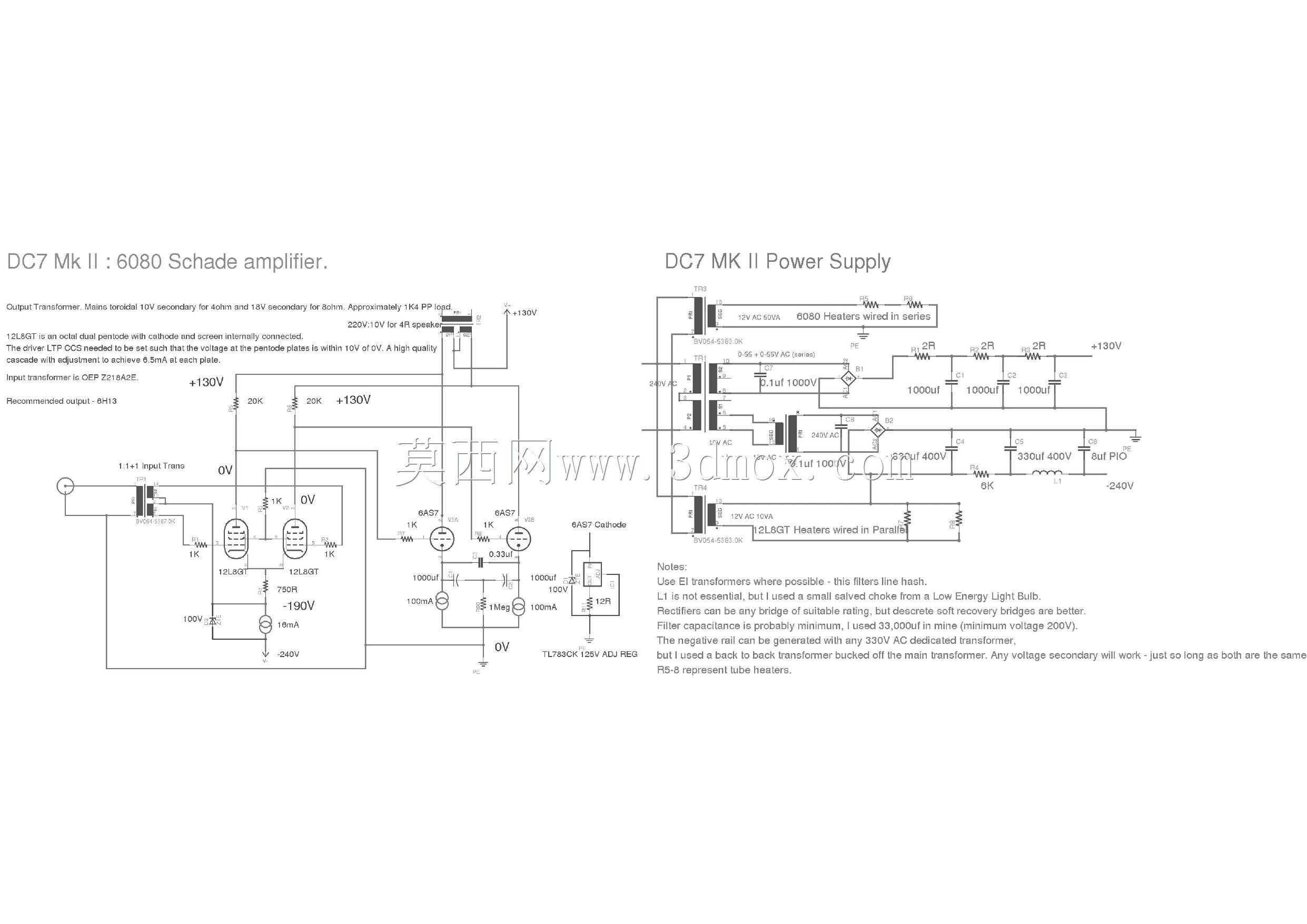

　　在桌面HiFi音频设备的结构开发场景中，这类推挽结构的真空管放大器，核心面向小空间近场听音的使用需求，区别于常规石机的冷硬听感，真空管的偶次谐波失真特性能够带来更温润的音频回放表现，适合搭配高灵敏度桌面扬声器组建小型听音系统，也可作为音频爱好者DIY改装的结构参考载体。从实际功能落地的角度看，该设备采用推挽输出架构，双声道独立设计，每声道输出功率适配7W级负载，能够覆盖绝大多数桌面近场听音的声压需求，不会出现功率不足导致的动态压缩问题。电源部分选用现成的环形电源变压器，输入兼容115V与230V两种市电规格，输出18V交流供电，额定容量50VA，环形变压器的磁漏更小、转换效率更高，能够有效降低电源部分的工频干扰，避免音频输出中出现难以消除的电流底噪，这也是小功率音频设备选型时优先考虑环形变压器的核心原因。

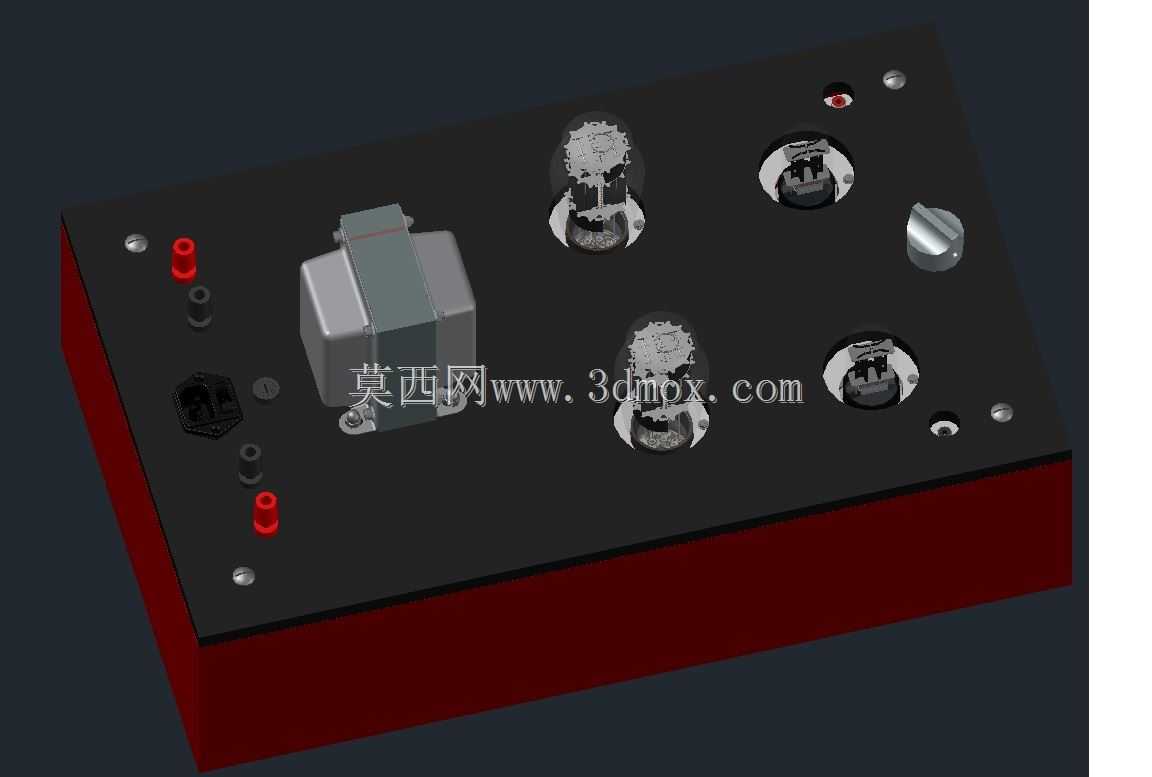

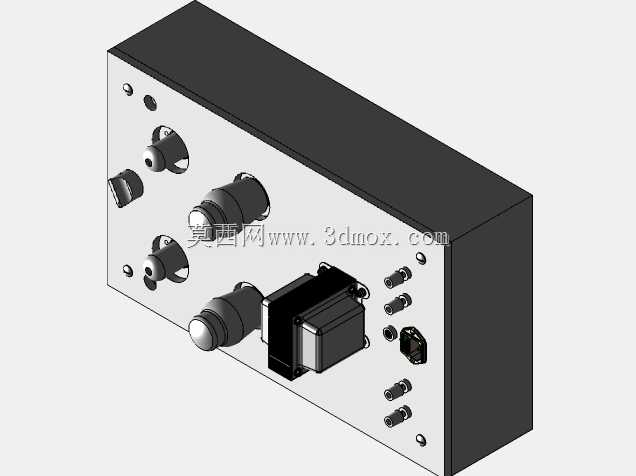

　　结构设计层面，整机采用箱式布局，外壳主体为金属板材弯折成型，底部做封闭处理，顶部面板作为所有操作与接插件的安装载体，这种布局的优势在于内部走线可以沿箱体侧壁排布，将高压供电回路与弱信号音频回路做物理分隔，减少信号串扰。顶部面板上的元件排布遵循操作逻辑与信号流向：电源开关布置在面板侧方，避免日常操作时误触其他接插件；信号输入接口、扬声器输出接口沿面板边缘排布，方便外部线材插拔，不会与面板中部的真空管、变压器产生干涉；四只真空管分为两组对称布置，分别对应左右声道的放大与输出级，对称排布既符合推挽电路的信号对称要求，也能让整机外观更具平衡感；电源变压器布置在面板一侧的独立区域，与信号放大管保持足够的安全间距，既避免变压器的温升影响真空管的工作温度稳定性，也能减少磁场对信号回路的干扰。

　　安装边界方面，整机的外形尺寸适配常规桌面摆放需求，箱体高度控制在真空管安装后总高度的1.2倍以内，不会遮挡桌面其他设备；面板上的所有安装孔位都做了公差匹配，真空管座采用嵌入式安装，引脚焊接后不会突出面板背面，避免与内部走线产生摩擦破损；接插件的安装法兰与面板之间加设绝缘垫片，既保证连接强度，也避免金属面板与接插件外壳导通产生的接地环路问题。内部结构中，变压器的安装支架做了减震处理，垫入橡胶减震垫避免变压器工作时的微振动传递到箱体上引发谐振，这种谐振会被真空管放大形成可闻的杂音，是小功率胆机结构设计中很容易被忽略的细节。输出级的功率管与前置放大管之间预留了足够的走线空间，高压走线采用耐高温绝缘线材，与低压信号线保持20mm以上的间距，交叉位置采用垂直交叉方式，最大限度减少寄生耦合。

　　从实际使用的适配性来看，该结构的安装孔位完全匹配市售标准规格的真空管座、电源变压器、接插件与操作旋钮，不需要额外定制非标零件，加工门槛低，适合小批量制作或者个人DIY复刻。面板上的接线端子采用红黑配色区分正负极，避免用户接线时出现极性反接的问题，电源指示灯布置在电源开关旁，能够直观显示设备的通电状态。箱体侧面预留了散热通风的间隙，真空管工作时产生的热量可以通过自然对流排出，不需要额外加装散热风扇，彻底避免风扇运转带来的噪声干扰，这对于追求低底噪的音频设备来说至关重要。整体结构没有多余的装饰性设计，所有元件排布都服务于电路性能与操作便利性，在保证电气性能的前提下兼顾了外观的整洁感，符合桌面音频设备的使用场景需求。
