八进制电子管前置放大器整机结构设计

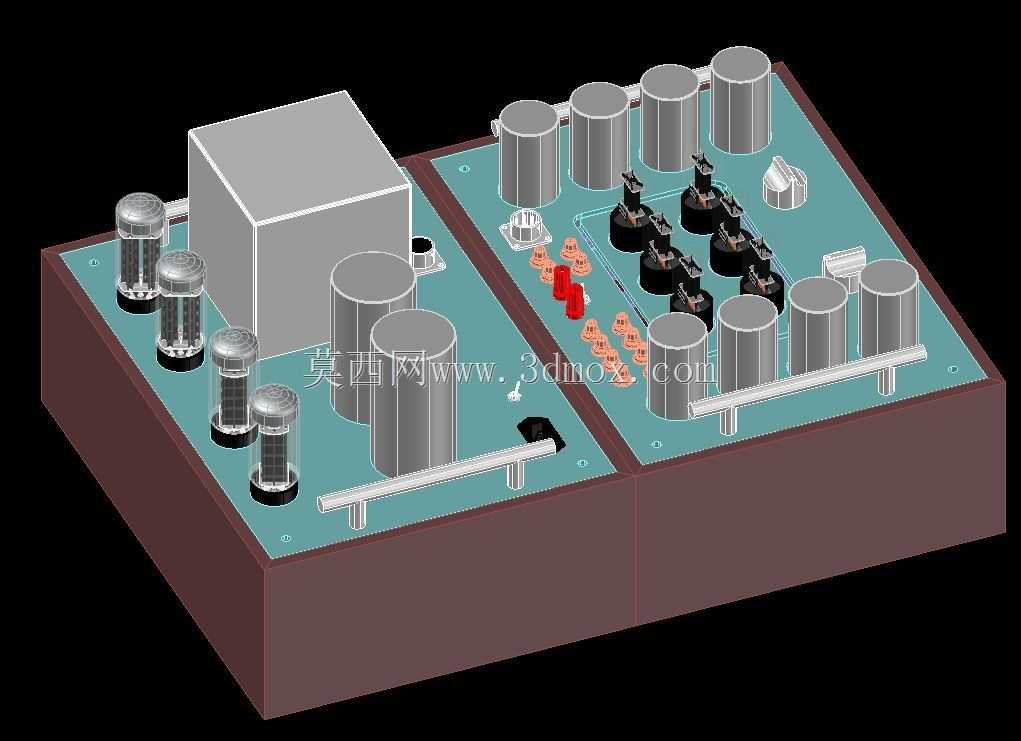

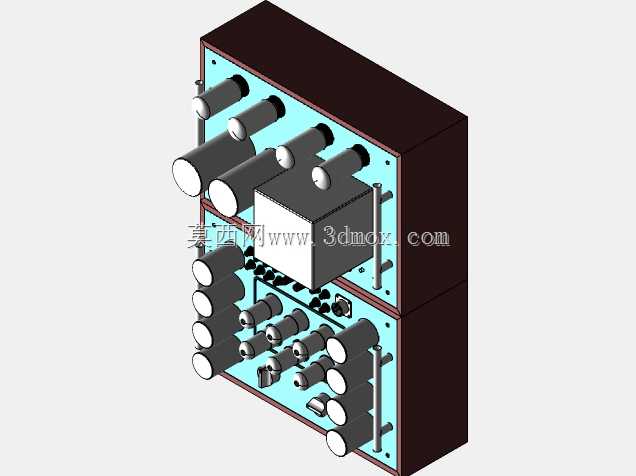

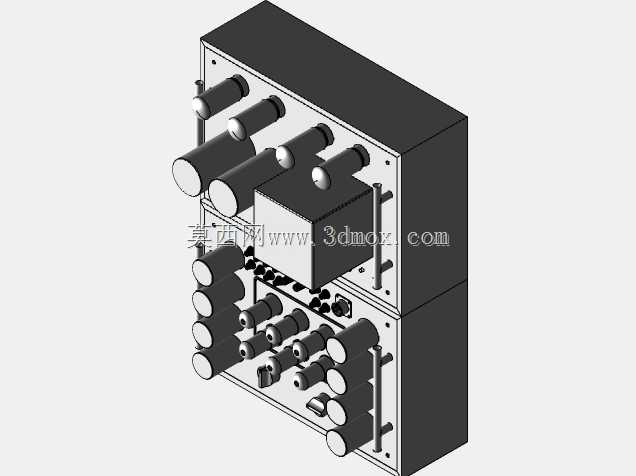

　　该结构针对高保真音频重放场景设计，核心适配MM型唱机输入的信号放大需求，可覆盖家用Hi-Fi听音室、小型录音棚前期信号增益、复古音频设备复刻改装等实际使用场景，解决低输出电平唱头信号无法直接驱动后级功放的痛点，同时兼顾八进制电子管电路的物理安装与电气性能匹配要求。整机采用分体式双腔底盘布局，将高压供电回路与小信号放大回路做物理分区隔离，从结构层面降低电源纹波对弱音频信号的串扰，底盘选用厚度1.5mm的冷轧钢板弯折成型，底部预留10mm高度的走线空腔，可容纳电源布线、信号屏蔽层与接地汇流排，底盘总安装边界控制在320mm×240mm×85mm范围内，可适配标准台式音频设备机架的层板安装要求，底部四个角预留M4规格的减震脚钉安装孔，可搭配橡胶或金属减震脚钉降低桌面振动对电子管微音效应的影响。

　　小信号放大腔体内按照信号流向依次排布输入耦合电容、八进制电子管座、音量电位器、输出接线端子，每只电子管座周边预留12mm的散热间隙，避免电子管工作时的高温烘烤周边阻容元件加速老化，管座下方预留7mm的引脚焊接空间，可满足搭棚焊接与PCB焊接两种工艺的操作需求，信号通路采用最短路径排布原则，输入到输出的信号走线长度控制在80mm以内，减少信号传输过程中的损耗与外界干扰引入。供电腔体内集中布置电源变压器、高压滤波电容、扼流圈、整流管座，电源变压器采用卧式安装方式，通过4只M3减震螺丝固定在底盘加强筋位置，降低变压器工作时的磁致伸缩振动传递到底盘引发的共振，扼流圈与高压滤波电容按照CLC滤波拓扑的顺序排布，大体积电解电容采用卧式卡箍固定，避免设备移动过程中电容引脚受剪切力断裂，整流管座与滤波电容之间预留足够的高压安全间隙，爬电距离不小于8mm，满足高压电路的绝缘安全要求。

　　结构设计阶段充分考虑电子管设备的维护便利性，上盖采用分体式可拆卸结构，放大腔体上方的金属网罩可单独拆卸，无需拆解整机即可完成电子管的更换与工作状态观测，供电腔体上方采用密封式金属盖板，既可以屏蔽电源部分的电磁辐射，也可以避免使用者误触高压元件引发安全风险。底盘侧面预留电源输入插座、保险丝座、接地端子、RCA输入输出端子的安装开孔，所有开孔位置均做翻边钝化处理，避免穿线时划伤线材绝缘层，信号输入端子与电源输入端子分别布置在底盘的两个对角位置，从空间上拉开电源与信号的距离，进一步降低电源干扰。整机内部所有金属结构件之间均设置接地连接点，通过多股镀锡铜线汇流到主接地点，形成完整的法拉第屏蔽结构，可有效抑制外界空间电磁干扰对弱音频信号的影响。

　　针对电子管工作时的散热需求，底盘两侧开有阵列式通风孔，通风孔直径4mm，孔间距8mm，既可以保证冷热空气形成对流带走内部热量，也可以避免异物掉入机内引发短路，设备连续工作8小时状态下，底盘内部最高温度控制在60摄氏度以内，周边阻容元件的工作温度处于额定温度范围内，可保证长期工作的稳定性。结构上预留了ASC规格电机运行电容的安装位，可适配不同版本电路的元件选型需求，扼流圈的安装位预留了±5mm的调节余量，可适配不同电感量、不同外形尺寸的扼流圈安装，提升整个结构的电路适配性。
