釉面陶瓷真空管用阳极帽结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:496420
  • 釉面陶瓷真空管用阳极帽结构设计
  • 釉面陶瓷真空管用阳极帽结构设计
  • 釉面陶瓷真空管用阳极帽结构设计
  • 釉面陶瓷真空管用阳极帽结构设计

  在真空电子器件的配套结构件体系里,这类适配811A、813、2E22等型号电子管的釉面陶瓷阳极帽,是保障大功率发射管稳定运行的核心接触与密封部件,日常多应用在中高频广播发射设备、工业高频加热装置、业余无线电大功率发射台的功率放大级电子管装配环节,直接承担阳极高压引入、管体端部密封、工作热量导出的多重作用,其结构合理性直接决定电子管的耐压稳定性与工作寿命。

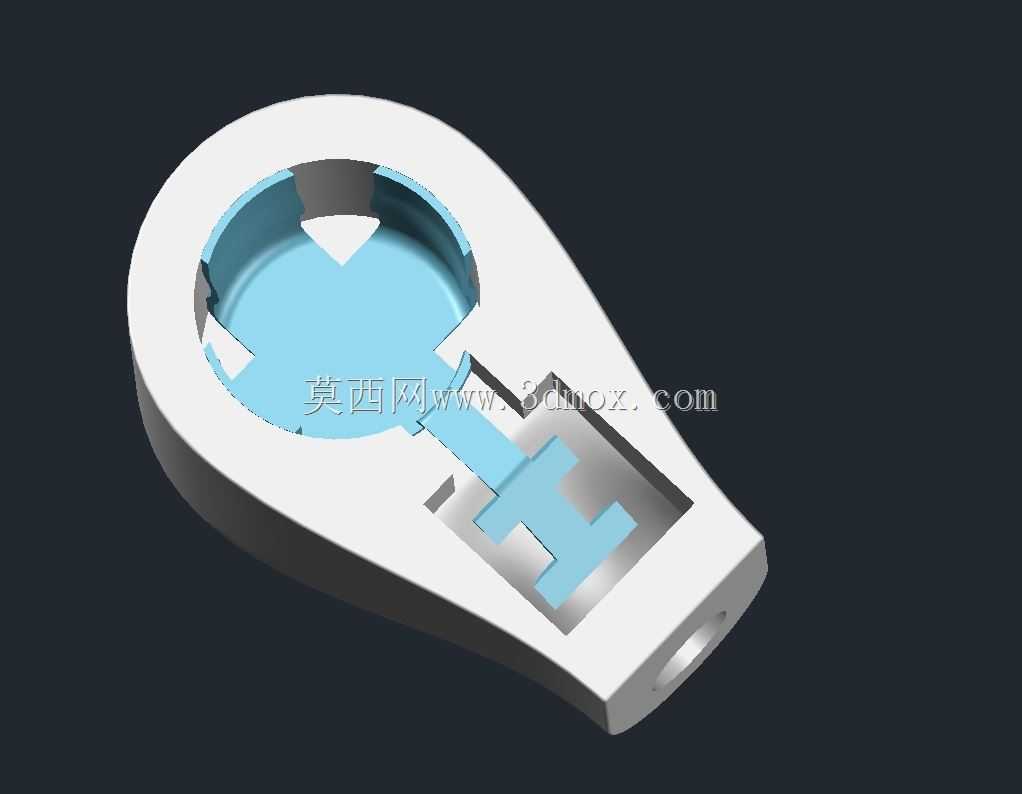

  从实际装配的边界条件来看,该阳极帽的适配管径为14mm,整体采用水滴状的偏心轮廓设计,并非规则的圆形封盖结构——这种轮廓设计是为了匹配对应型号电子管阳极引出端的偏心布局,同时避让管壳外侧的栅极、阴极引出引脚,避免高压状态下的极间爬电问题。主体结构分为两个核心功能腔室:上端的圆形沉腔是与电子管阳极陶瓷端面配合的密封贴合面,腔体内壁预留的三处三角状定位凸台,刚好卡入陶瓷管端对应的定位缺口,装配时无需额外调整周向角度,就能保证阳极帽与管体的同轴度偏差控制在0.1mm以内,避免后续高压接线时出现应力偏移。下端延伸的工字形卡槽是高压引线的固定结构,卡槽的宽度与厚度按照常规高压编织引线的压接端子尺寸设计,引线插入后可通过侧面的紧定螺钉孔完成锁固,相比传统的焊接式引线结构,这种卡槽式设计既方便现场检修更换引线,也能避免焊接高温对陶瓷封接面的热应力损伤,端部的小孔是辅助定位孔,可穿入细钢丝将阳极帽与管体周边的固定支架做软连接,抵消设备运输过程中的振动冲击,防止阳极帽从管端松脱。

  设计过程中需要重点考量几个工程实际问题:首先是釉面陶瓷的配合公差,因为陶瓷管端的釉面属于烧结后形成的光滑致密层,尺寸公差通常控制在±0.05mm区间,阳极帽的圆形沉腔内径要预留0.08-0.12mm的间隙,既方便装配时顺畅套入,又不会因为间隙过大导致密封硅脂填充不均,出现真空泄漏的隐患;其次是爬电距离的控制,阳极帽的外轮廓边缘到相邻引脚的最短直线距离不小于8mm,满足10kV高压下的空气绝缘要求,表面做哑光导电氧化处理,既避免高压下的尖端放电,也能提升表面的热辐射能力,将阳极工作时传导过来的热量快速辐射到周边空气中,降低阳极引出端的工作温升。

  从材料选型的匹配性来看,这类阳极帽通常采用防锈铝合金一体铣削加工,相比传统的铜质冲压阳极帽,铝合金的密度更低,整体重量仅1.6g左右,不会对陶瓷管端形成过大的压重,避免长期使用后陶瓷端面出现应力裂纹;同时铝合金的导热系数达到200W/(m·K)以上,完全满足阳极引出端的导热需求,表面的氧化层绝缘性能稳定,不会因为长期积灰出现表面导通的问题。在三维建模过程中,所有的转角位置都做了R0.5mm的圆角过渡,没有尖锐的直角结构,一方面是避免高压工作时的尖端放电效应,另一方面也能消除机加工过程中的应力集中点,提升零件的结构强度,即使在设备运输过程中受到磕碰,也不容易出现崩边变形的问题。

  实际装配验证环节中,这种结构的阳极帽相比传统圆形阳极帽的装配效率提升40%左右,因为周向定位凸台的存在,操作人员不需要反复调整角度对准引线方向,套入后直接锁紧引线螺丝即可完成装配;密封面的环形沉槽设计可以填充适量的真空硅脂,装配后硅脂均匀填充在陶瓷端面与金属帽的间隙中,既可以提升密封性能,也能缓冲不同材料热胀冷缩带来的应力差——电子管工作时阳极温度可达到150℃以上,铝合金的热膨胀系数与陶瓷存在差异,硅脂的填充层可以抵消这部分形变差,避免长期冷热循环后出现密封失效的问题。下端延伸的卡槽结构长度经过反复验证,刚好可以容纳16平方毫米的高压编织引线压接端子,压接端子插入后侧面的紧定螺丝可以顶在端子的平面位置,不会出现引线转动、松脱的问题,即使在设备振动较大的工业现场使用,也能保证高压连接的可靠性。
