现场组装式模块化储水箱波纹板构件

　　在民用供水、工业循环水储配、施工临时供水、消防应急储水等场景中，模块化拼装水箱凭借运输便捷、场地适应性强、容量可灵活调整的优势，逐步替代了传统现场浇筑或整体焊接的储水设施，而波纹板作为模块化水箱的核心围合构件，其结构设计直接决定了水箱整体的承压能力、密封性能与服役寿命。这类波纹板采用预制化生产逻辑，单块板材的外形尺寸设定为1220mm×1220mm，适配4英尺标准模数的拼装框架，板材厚度覆盖3英寸、4.5英寸对应的工程常用规格以及6mm厚度区间，可根据水箱的设计储水高度匹配对应板材——当储水高度不超过5m时，该系列板材可通过标准螺栓拼接形成完整的水箱侧壁，无需额外增设内部加强筋即可满足静水压力下的结构强度要求。从结构设计逻辑来看，

　　板材边缘设置了带均匀螺栓孔的法兰翻边，翻边的平面度公差控制在0.5mm以内，确保相邻板材拼接时密封胶条能够均匀受压，避免长期储水过程中出现渗漏问题；板面的波纹结构并非装饰性设计，而是通过冷压成型的凹凸构型提升板材的截面惯性矩，在同等板材厚度下，波纹结构的抗变形能力较平面板材提升40%以上，能够有效抵消储水时静水压力对侧壁产生的向外推力，减少板材长期受力产生的蠕变变形。在实际安装场景中，这类波纹板不需要复杂的吊装设备，两名施工人员即可完成单块板材的搬运与对位，所有拼接节点均采用标准紧固件连接，不需要现场进行焊接作业，既降低了施工过程中的火灾风险，也避免了焊接热应力导致的板材变形问题；板材的尺寸模数同时适配通用的水箱内部拉筋、底部支座、

　　顶部检修口等配套构件，设计人员在进行水箱整体三维建模时，可以直接调用该波纹板模型进行阵列排布，快速完成不同容量水箱的结构设计，不需要重复进行单块板材的建模与受力验算，大幅缩短储水设施的设计周期。针对不同的使用场景，该波纹板的结构预留了足够的安装边界：板材翻边的螺栓孔间距统一为100mm，可适配三元乙丙橡胶密封垫、硅酮密封胶等多种密封形式；板材的平面波纹走向经过优化，在拼接完成后板面的排水坡度可自然引导水箱内壁的冷凝水向底部排污口流动，减少内壁水垢的附着堆积；当需要对水箱进行扩容或检修时，仅需拆卸对应位置的螺栓即可更换单块板材，不需要对整个水箱进行拆解，大幅降低了后期运维的成本与工作量。在结构校核层面，

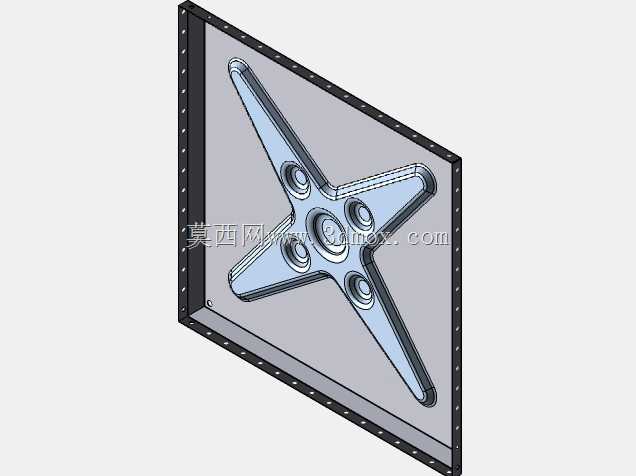

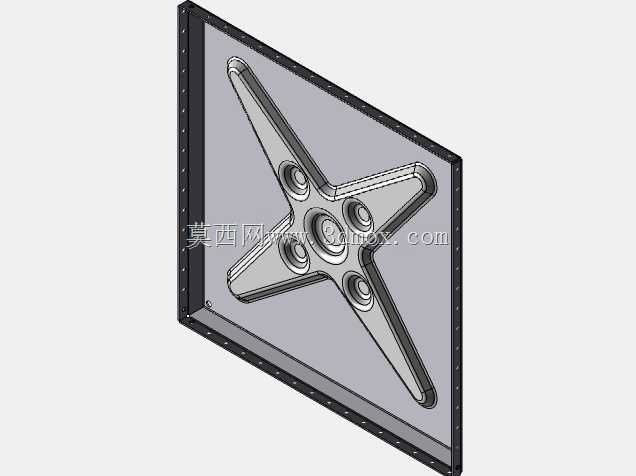

　　该波纹板的三维模型完整还原了翻边角度、螺栓孔位置、波纹深度等关键尺寸，设计人员可直接将模型导入有限元分析软件，模拟不同储水高度下的板材应力分布、变形量以及拼接节点的受力情况，验证结构可靠性；对于需要进行抗震设计的区域，也可基于该模型添加地震载荷工况，验算螺栓连接节点的抗剪能力，确保水箱在设防烈度下不会出现结构脱落或渗漏问题。相较于传统的平面钢板水箱构件，这种波纹式预制板在材料利用率上更具优势，通过结构构型提升强度的方式减少了板材厚度冗余，单块板材的重量较同强度平面钢板降低30%左右，既减少了生产环节的材料消耗，也降低了运输与安装环节的人力、设备成本。在实际工程应用中，这类波纹板不仅可用于拼装生活饮用水储水箱、消防水箱，也可用于拼装工业生产中的工艺循环水箱、污水处理环节的中间储水箱，通过搭配不同的表面防腐处理工艺，即可适配不同水质的储放要求，具备极强的场景通用性。
