建筑外墙作业用悬挂式高空作业平台结构

　　这款悬挂式作业平台主要面向建筑外墙施工、外立面维护、玻璃幕墙安装、外墙涂装与清洁等高空作业场景，是替代传统脚手架的高效高空作业载具，在高层、超高层建筑的外立面作业环节应用极为广泛，相比落地式脚手架，其无需从地面搭设支撑结构，作业布置效率更高，对地面场地占用极小，适配各类复杂外立面的建筑作业需求。

　　从功能配置来看，平台采用双提升点对称布局，单台设备配置两套独立的驱动单元，每套驱动单元配套驱动电机、电动制动器与独立的机械防坠落安全锁，同时设置手动应急下降机构，可在供电中断的突发工况下，通过手动操作将平台平稳降至安全位置，多重安全冗余设计覆盖了作业过程中可能出现的失电、绳索打滑、驱动失效等风险点，满足高空作业的严苛安全要求。平台额定承载能力为750kg，配套直径10mm的承重绳索，可同时承载多名作业人员及配套施工工具、涂装材料、清洁耗材等，满足常规班组作业的载荷需求。

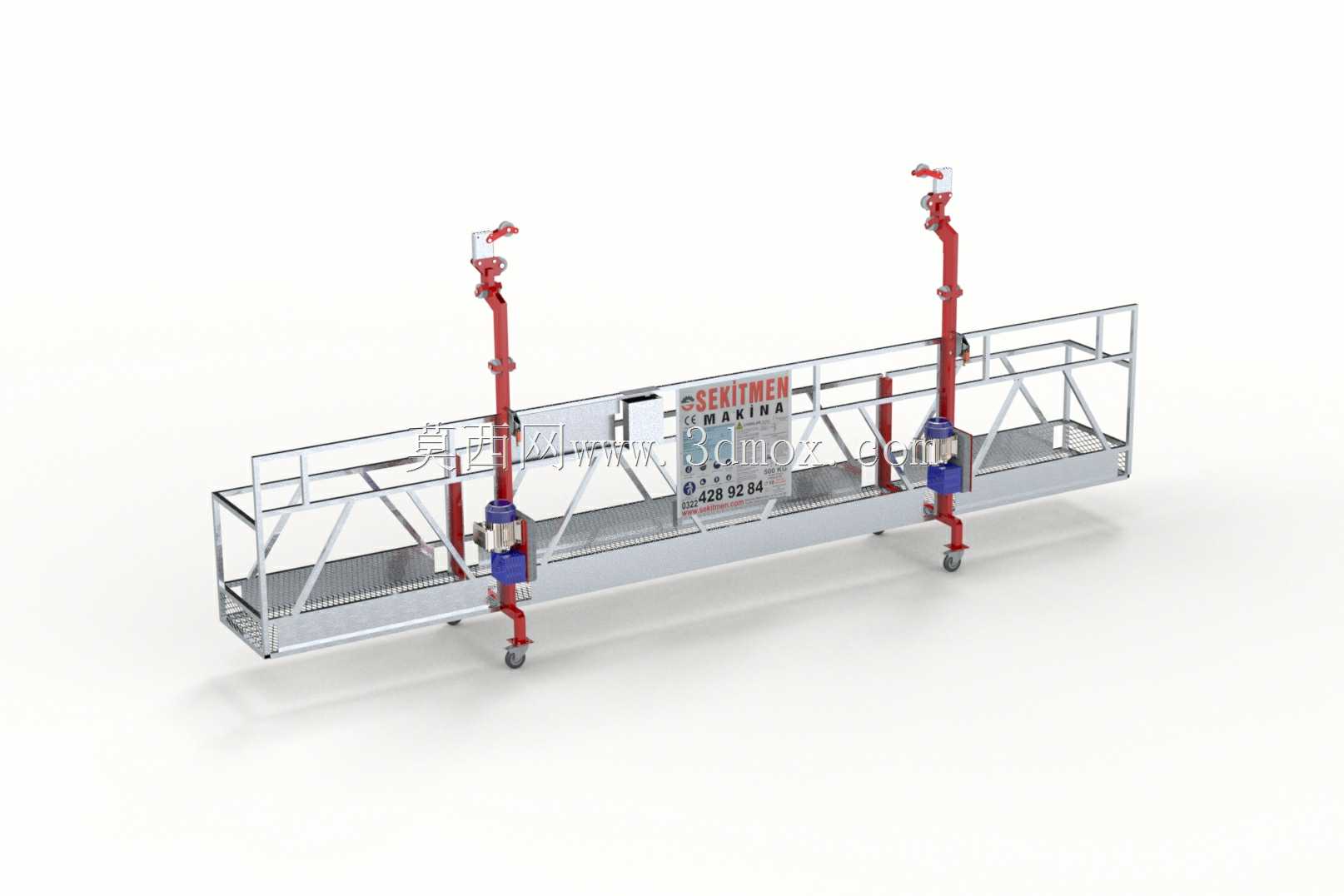

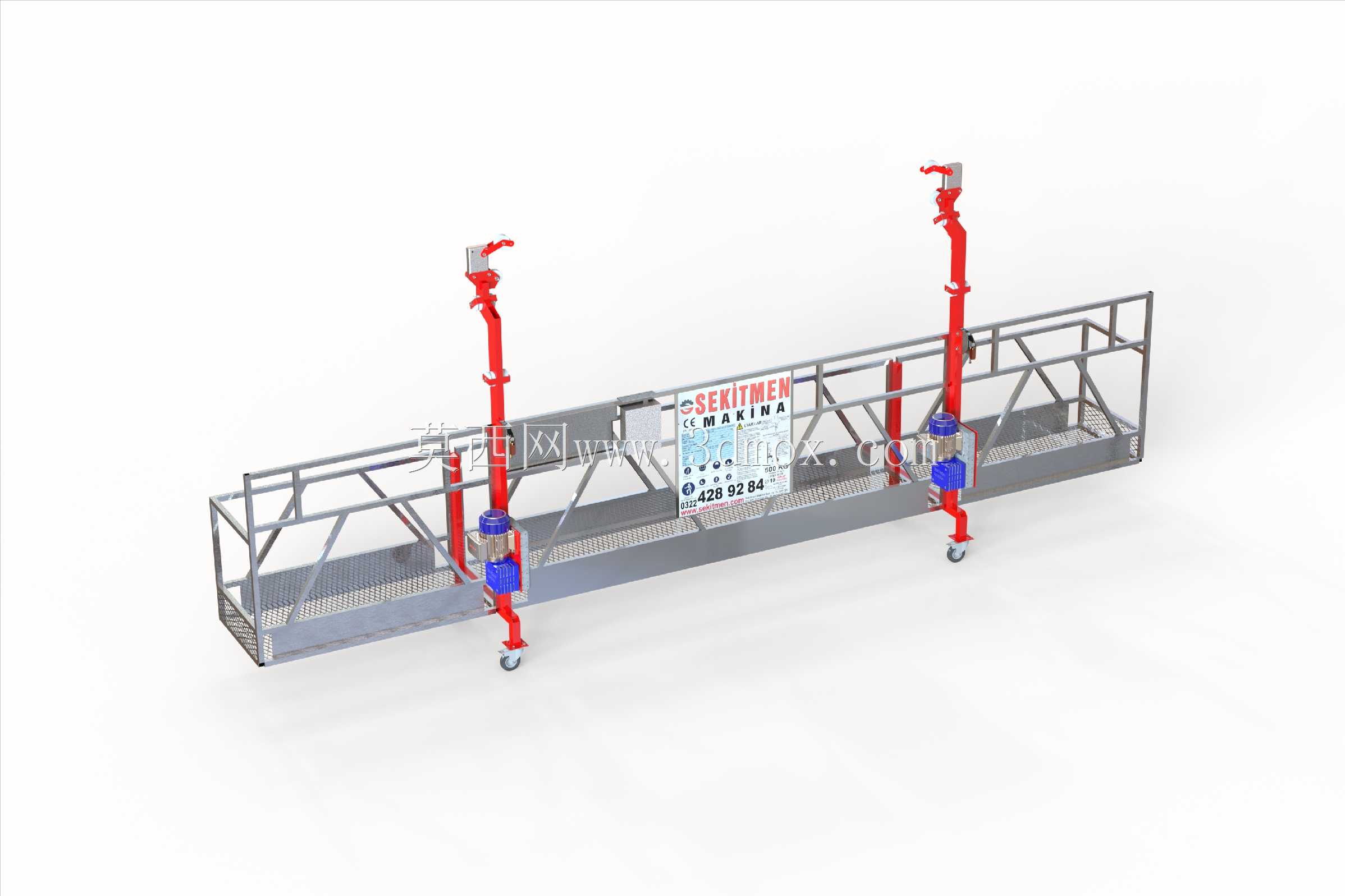

　　结构设计层面，平台主体采用桁架式焊接结构，主框架为矩形钢管拼接的格构式结构，在保证整体结构刚度、抗扭性能的前提下尽可能降低自重，平台底部铺设防滑花纹钢板作为作业站立面，四周设置高度符合安全规范的防护栏杆，栏杆中部设置挡腰杆，底部设置挡脚板，防止作业过程中工具、物料坠落伤及地面人员。两套提升机构分别布置在平台两端的立柱位置，沿承重绳索实现上下升降动作，提升机构与平台主体采用铰接连接，可在一定范围内自适应建筑外立面的凹凸变化，避免平台卡滞。平台底部两端配置万向脚轮，方便平台在地面转运、移位时的推移操作，无需额外吊装设备即可完成短距离场地转移。

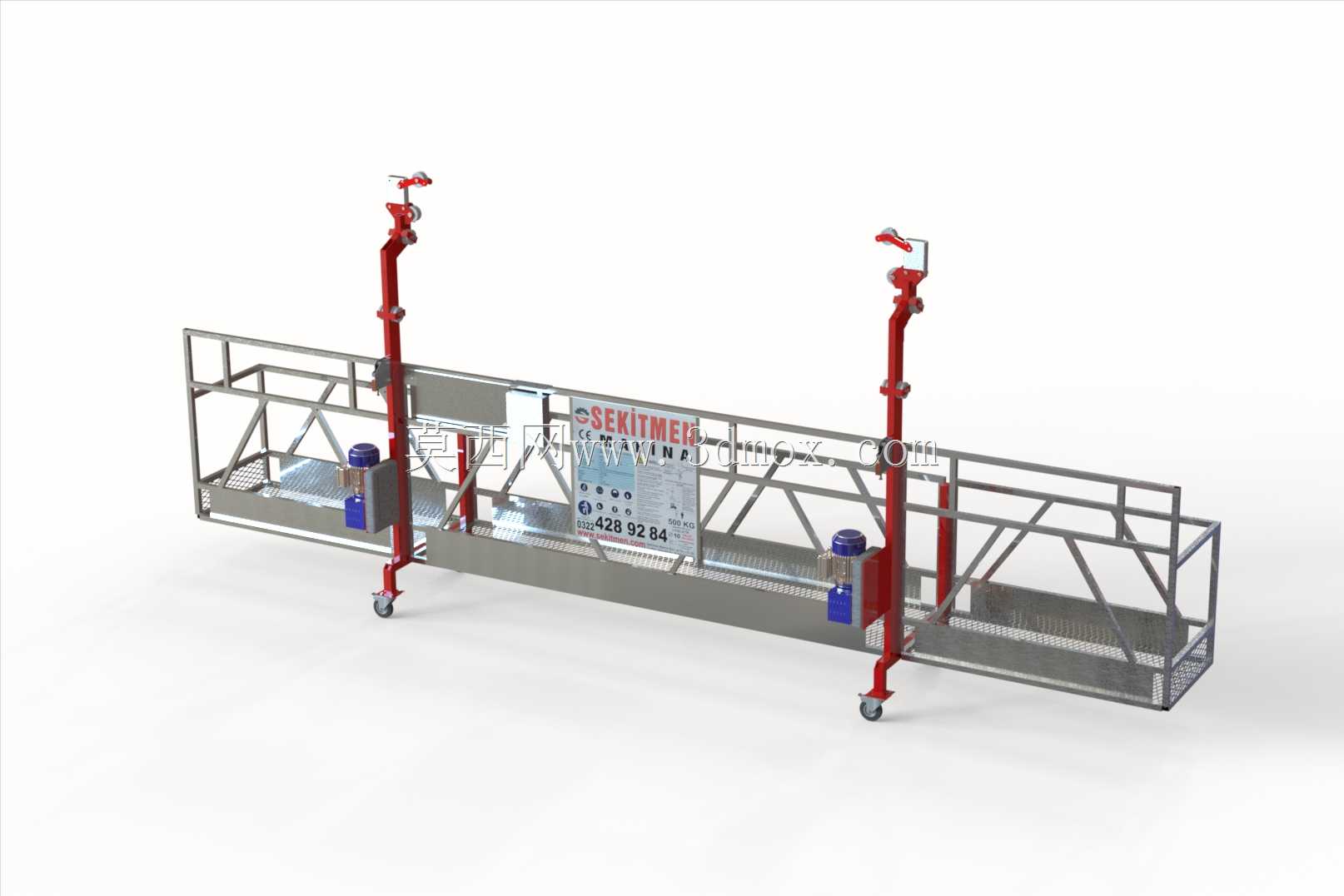

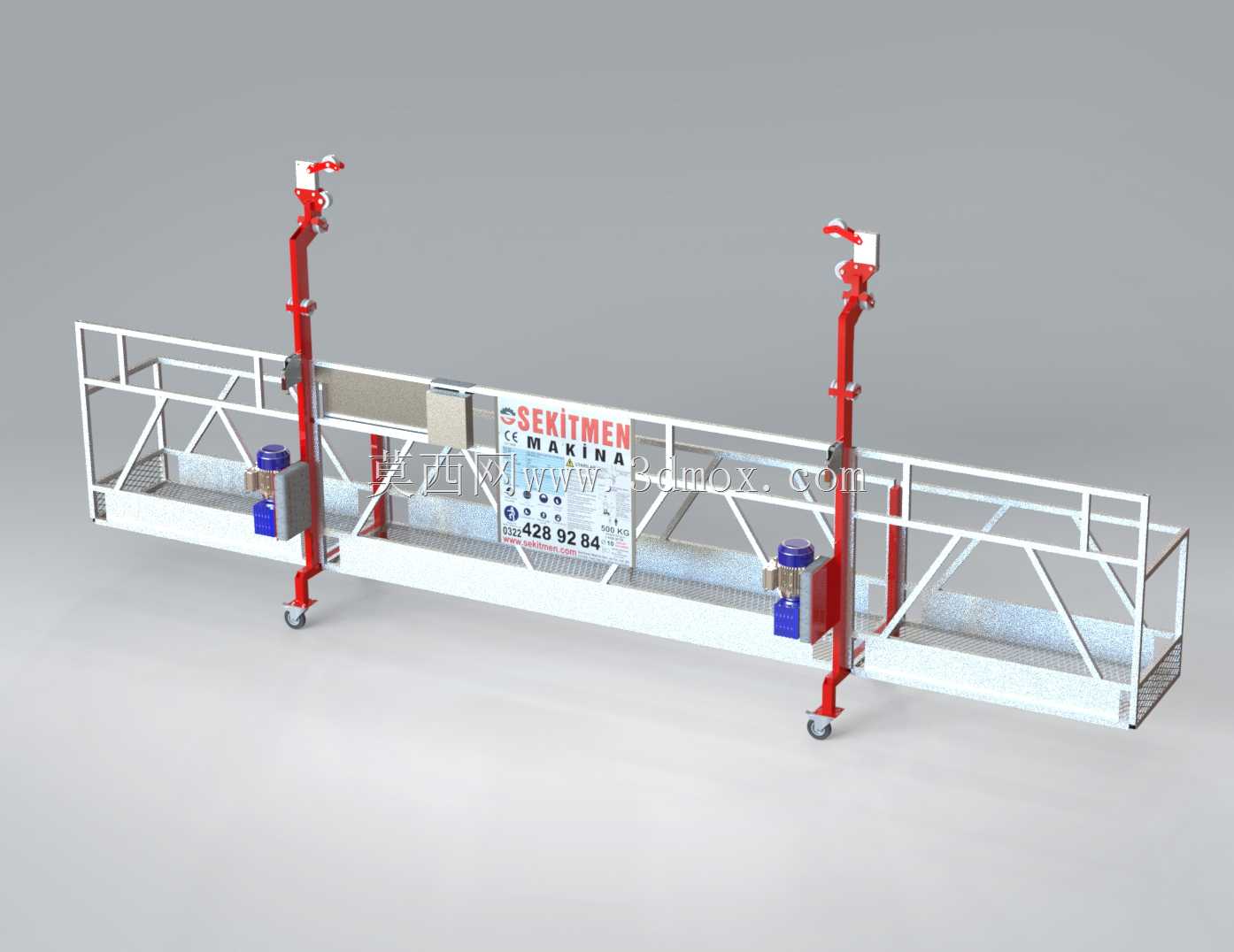

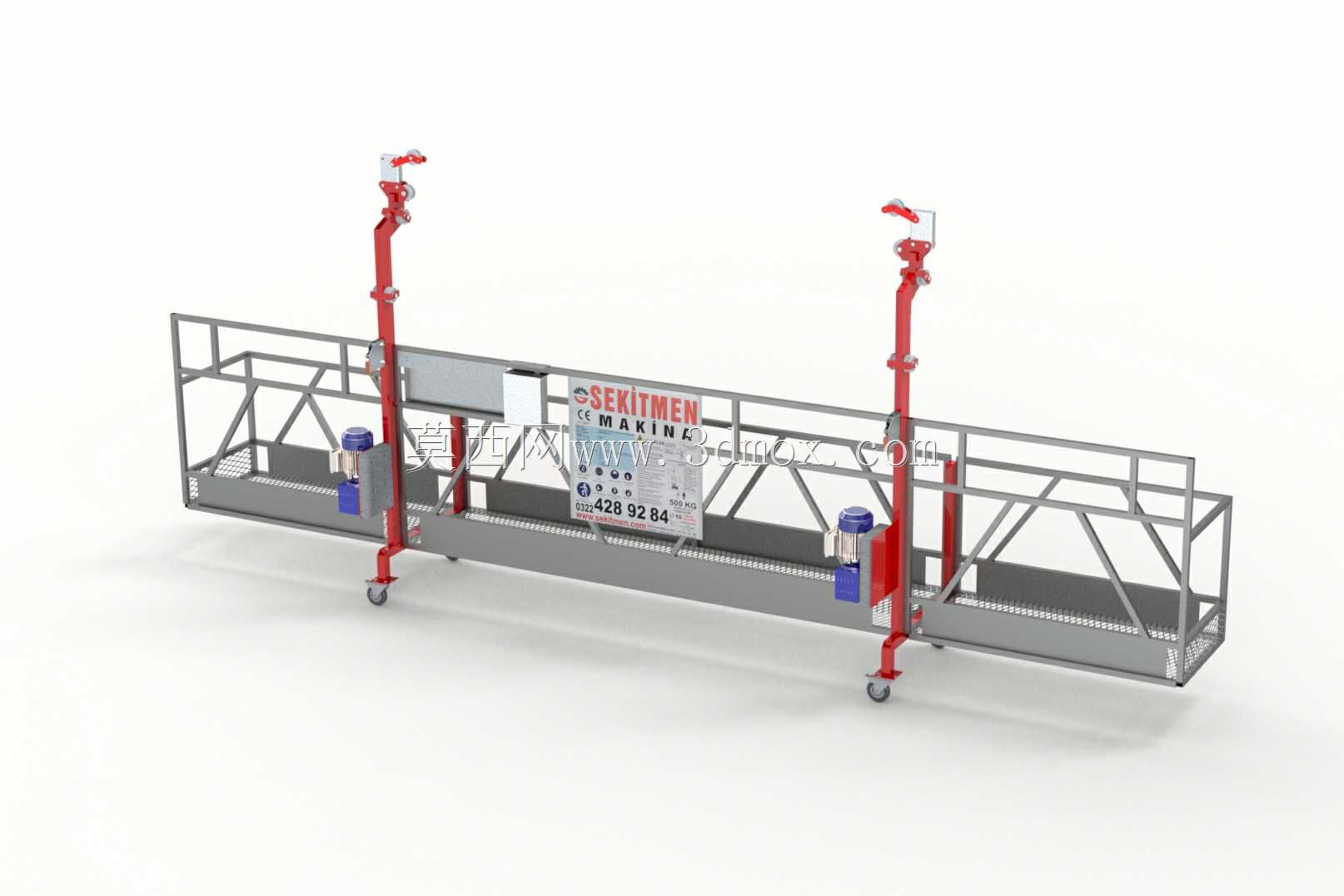

　　设计过程中重点考量了不同建筑立面的适配性，提升机构的导向结构可沿绳索顺畅滑动，防坠落安全锁可在绳索断裂、平台超速下滑的瞬间触发锁止，将平台牢牢固定在承重绳索上，避免坠落事故。电气系统采用低压控制架构，控制按钮布置在平台两端的操作盒上，作业人员可在平台任意一端操作升降动作，操作盒上设置紧急停止按钮，遇突发状况可一键切断动力输出。整体结构做了模块化拆分设计，平台主体可拆分为多段标准节，可根据作业面的宽度需求拼接不同长度的平台，适配不同宽度的作业面，拆分后的单段部件重量控制在人力可搬运范围内，方便屋顶悬挂机构安装时的部件转运，无需大型吊装设备配合即可完成整机的架设与拆卸。

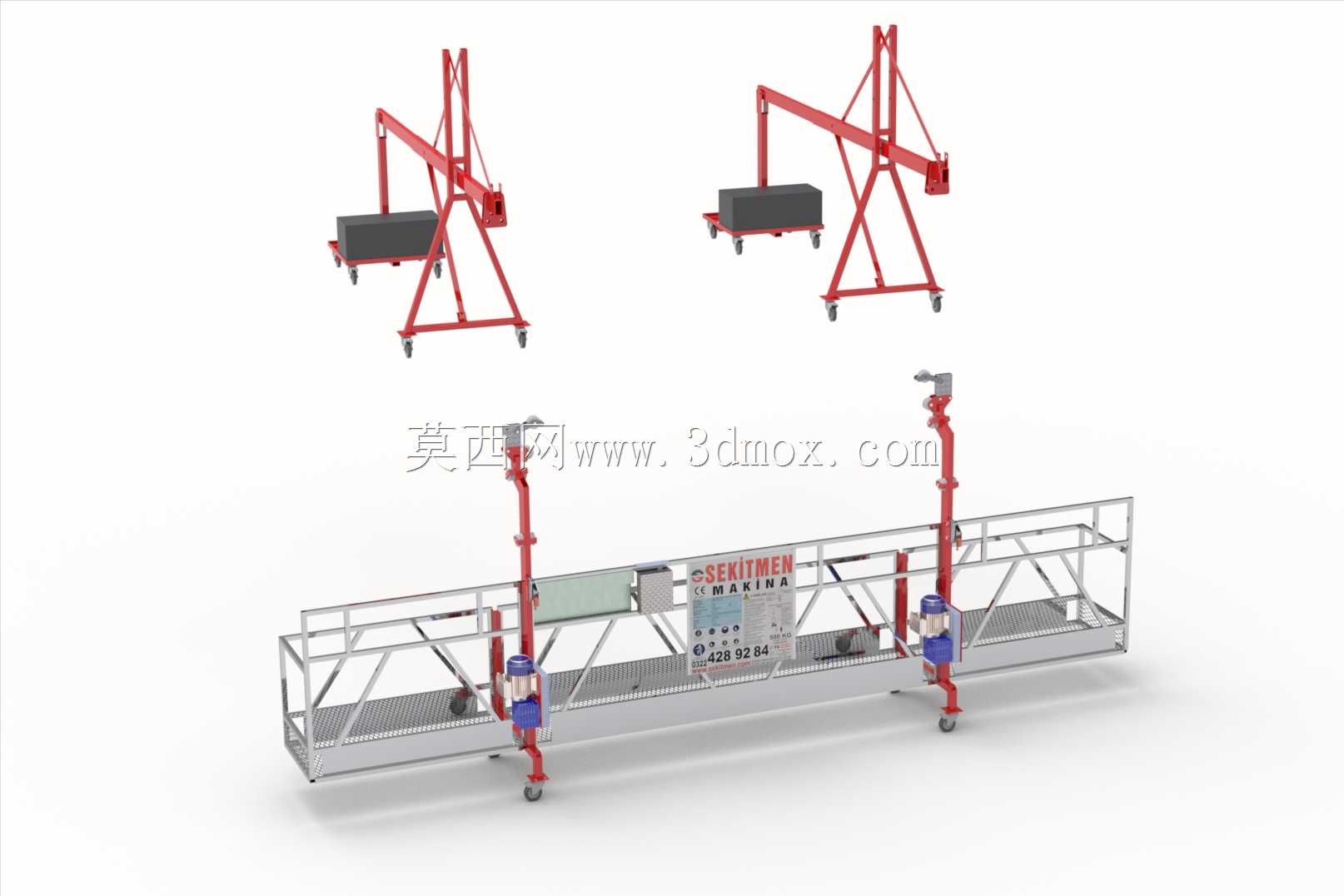

　　安装边界方面，设备使用前需在建筑屋顶配置配套的悬挂配重机构，悬挂机构的前梁伸出长度、配重块重量需匹配平台的额定载荷与作业高度，确保悬挂机构的抗倾覆系数满足安全规范要求，承重绳索与安全绳索需独立固定在建筑结构的可靠锚固点上，绳索垂放过程中需避免与建筑外立面的尖锐棱角接触，防止绳索磨损断裂。平台作业过程中需与建筑外立面保持适当距离，通过靠墙滚轮贴合墙面，减少平台晃动，作业范围内需设置地面警戒区，禁止无关人员进入，避免坠物伤人。整机结构在设计阶段完成了受力仿真模拟与安全认证校验，各受力部件的强度、刚度均预留足够安全系数，可在户外复杂天气工况下稳定作业，覆盖建筑施工全周期的外立面作业需求，同时也可用于桥梁、大坝等大型构筑物的外立面检测、维护作业场景。
