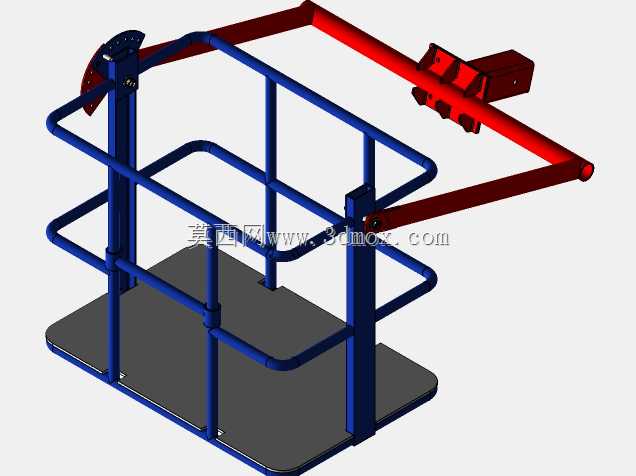

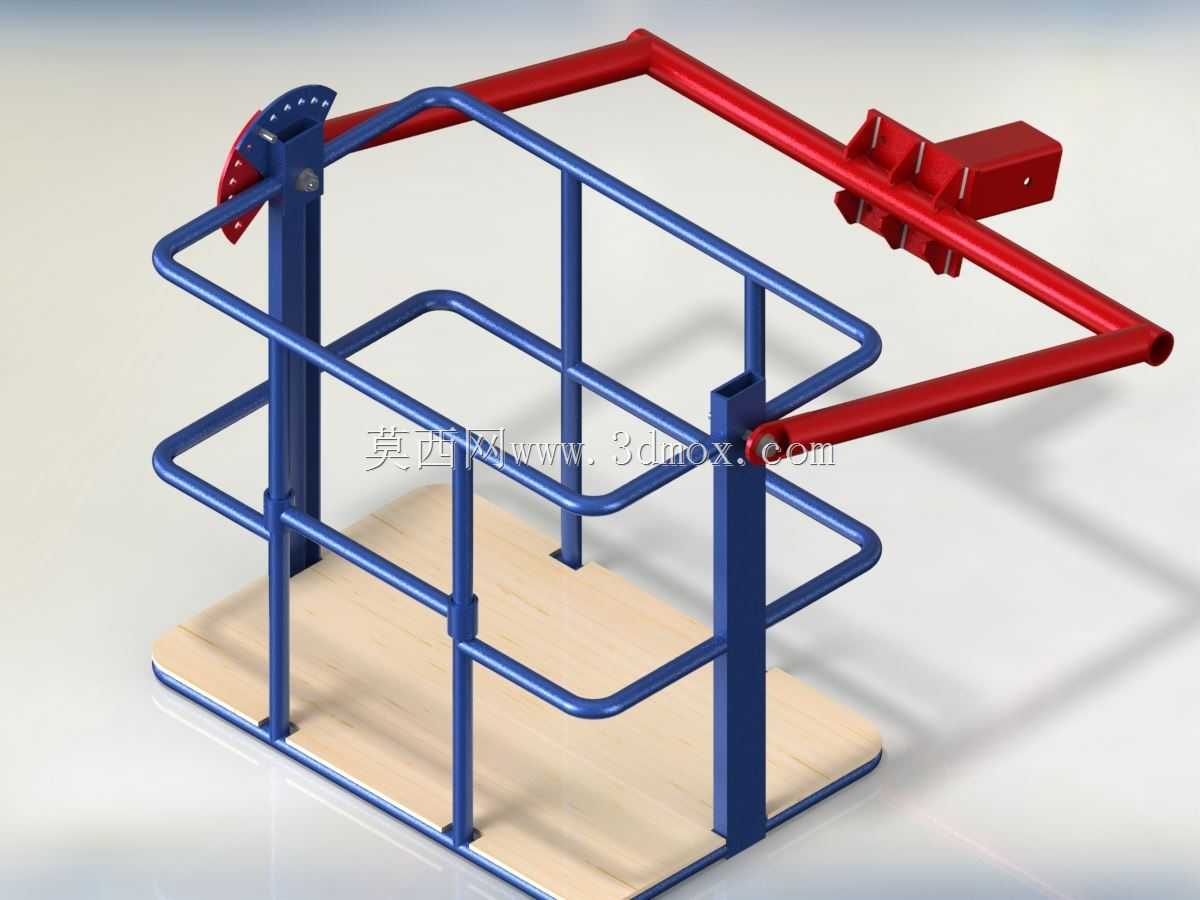

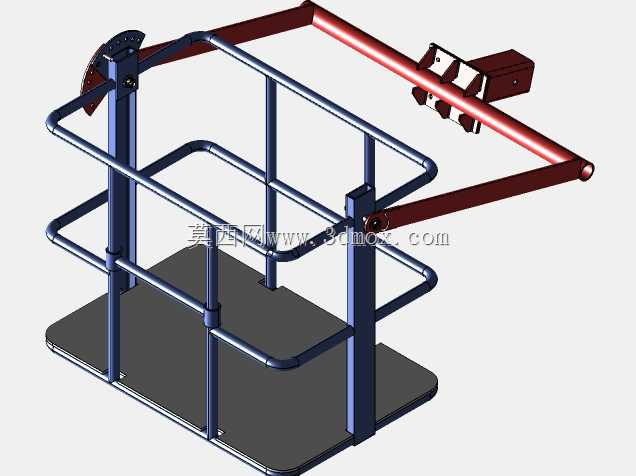

铰接式起重机配套高空作业载人吊篮结构

　　这款载人作业吊篮是专为铰接式起重机配套开发的高空作业承载装置，核心应用场景覆盖工业厂房检修、场馆钢结构安装、户外设备高空维保、幕墙施工作业等需要临时高空载人作业的工况，区别于传统脚手架、高空作业车的作业局限，该装置可依托起重机的变幅、回转、起升动作，覆盖更大范围的高空作业半径，适配复杂场地的高空作业需求，尤其适合作业车无法驶入、脚手架搭设成本过高的零散高空作业场景。

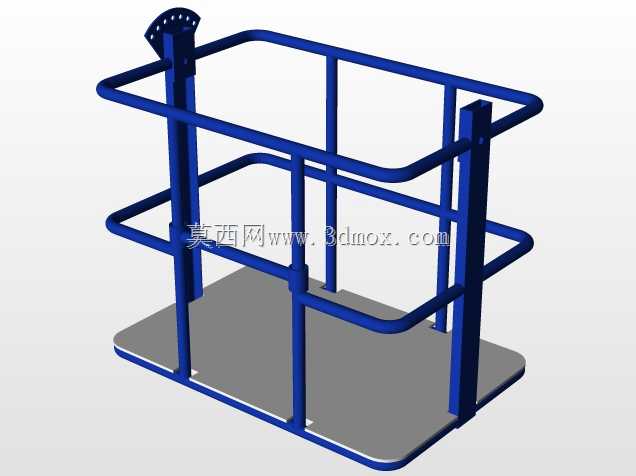

　　从结构设计逻辑来看，整个吊篮采用框架式承载结构，主体承载框架选用圆管弯折焊接成型，蓝色的围护框架设置了三层横向防护栏杆，栏杆间距符合高空作业防护的安全间距要求，避免作业人员在平台内发生坠落风险，底部承载平台采用木质防滑铺板，铺板边缘做了圆角包边处理，既降低人员磕碰风险，也能避免工具、小零件从平台边缘滑落。平台的站立区域尺寸经过反复校核，可同时容纳两名作业人员携带常规手动工具开展作业，平台四周预留了工具挂点的安装位置，可根据作业需求加装工具挂架、安全带挂点等附属结构。

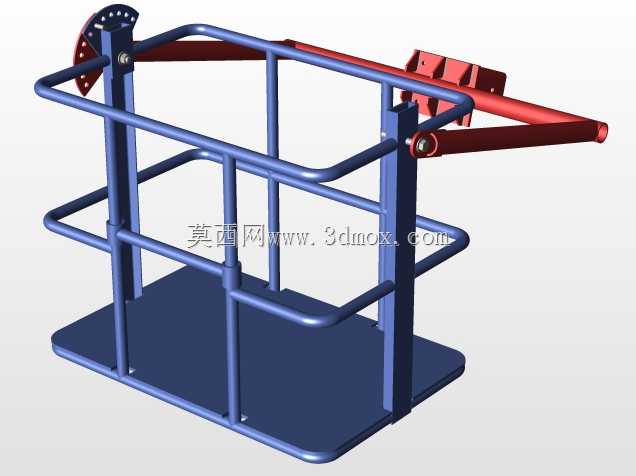

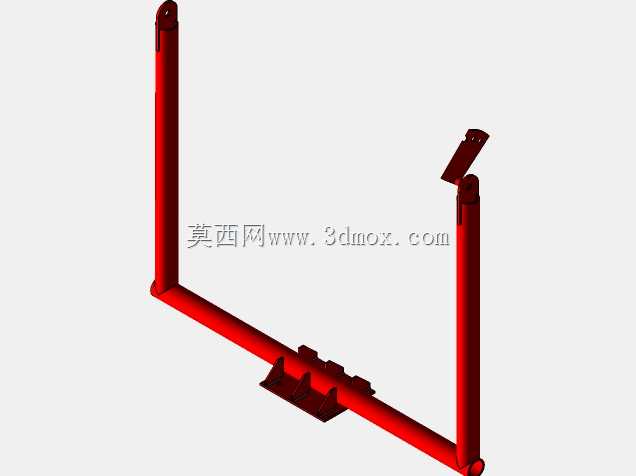

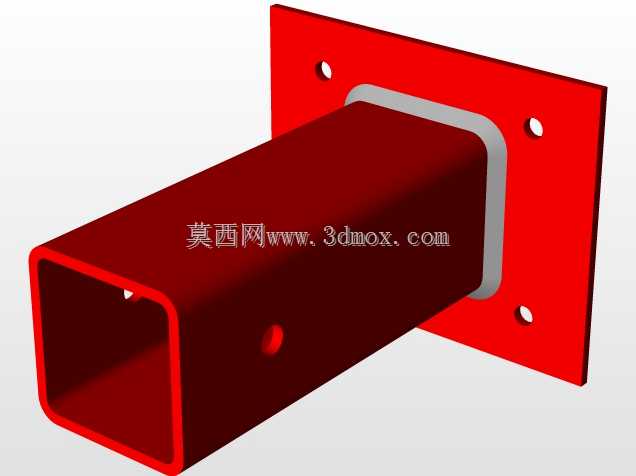

　　连接端的红色臂架结构是整个吊篮的核心受力部件，端部设置的铰接连接座可直接与铰接式起重机的臂头销轴对接，连接座上预留了多档位的调节孔位，可根据起重机臂架的变幅角度调整吊篮的安装倾角，保证在不同臂架仰角下，吊篮平台始终保持水平状态，避免平台倾斜引发的安全隐患。连接座与臂架主体之间采用焊接加筋的结构形式，筋板沿受力方向布置，可有效承载作业过程中的动载荷与冲击载荷，避免连接部位出现应力集中导致的结构失效。

　　在安装边界设计上，该吊篮的整体宽度控制在常规起重机臂头的适配范围内，连接销轴的孔径与铰接式起重机的标准臂头销轴尺寸匹配，无需对起重机臂头做额外改造即可完成快速挂载，拆卸后可单独存放，不占用过多场地空间。整个结构的受力计算充分考虑了动载系数，额定承载范围内的结构变形量控制在安全阈值内，围护框架的侧向承载力满足高空作业防护的受力要求，即使作业人员倚靠护栏也不会出现框架变形。

　　实际作业过程中，该吊篮随起重机臂架动作时，整体重心始终处于悬挂点的正下方区域，不会出现侧翻趋势，平台底部的铺板采用防滑纹理设计，即使在有少量油污、水渍的作业环境下，也能保证作业人员站立稳定。红色的连接臂架采用高辨识度的涂装，方便起重机操作人员在高空作业时清晰观察吊篮的位置，避免碰撞周边障碍物。蓝色的围护框架采用醒目的安全色，提醒周边地面人员注意高空作业区域，规避无关人员进入作业半径范围。

　　从结构建模的细节来看，所有圆管的弯折半径都符合管材冷弯的工艺要求，避免弯折处出现管材开裂、壁厚减薄超标的问题，所有焊接位置都预留了合理的焊脚尺寸，建模时还原了焊接坡口的结构细节，方便后续生产加工时直接参考模型出工艺图纸。连接座上的孔位都做了公差标注的预留，销轴配合采用间隙配合，既保证安装拆卸的便捷性，也避免配合间隙过大导致的作业过程中吊篮晃动幅度过大。平台铺板与底部框架之间采用沉头螺栓连接，螺栓头部不突出铺板表面，避免绊倒作业人员，同时也方便后期更换磨损的铺板，降低维护成本。
