铅酸蓄电池正极板栅结构设计

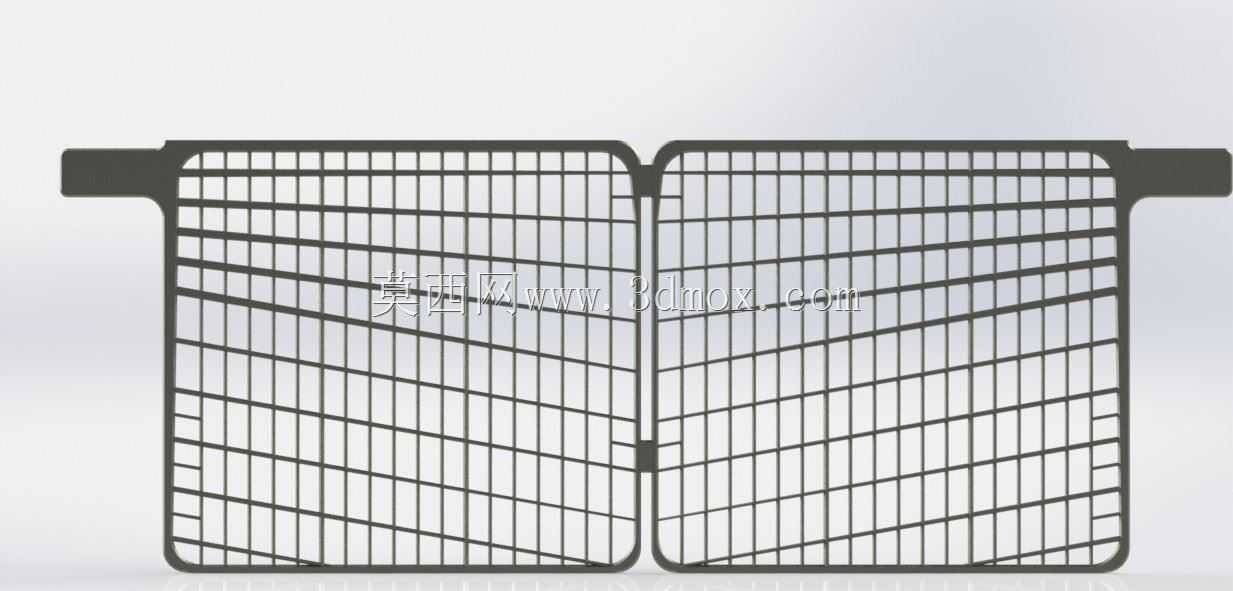

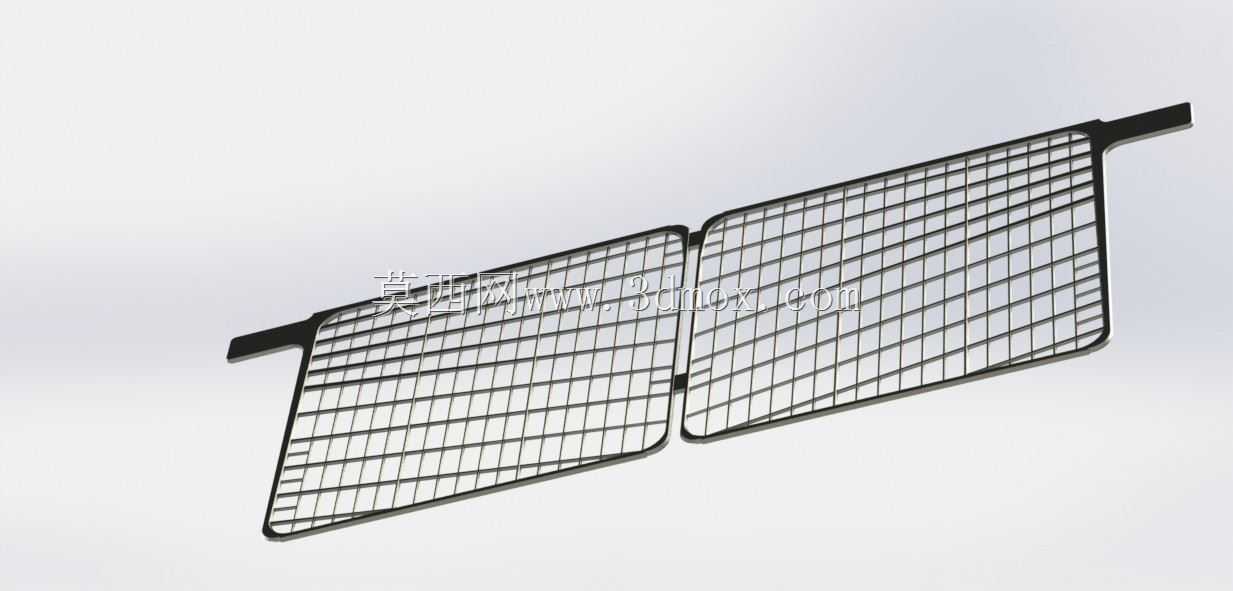

　　在启动型铅酸蓄电池的结构体系中，正极板栅是承载活性物质、传导汇集电流的核心骨架部件，其结构设计直接决定电池的大电流放电性能、循环寿命与活性物质利用率，尤其针对汽车启动用SLI类电池，板栅的结构合理性直接影响车辆低温启动、瞬时大电流输出的实际表现。这款适配35AH、40AH容量规格的正极板栅，采用双连片对称式结构设计，整体为薄型框架式网格布局，两侧板栅通过中间连接筋实现连冲连铸一体化成型，既适配自动化铸板、涂板生产线的连续加工节拍，也能减少单片板栅的边角料损耗，提升生产环节的材料利用率。板栅的外边框采用变截面筋条设计，与极耳连接的上边框筋条厚度大于下边框与侧边框，在大电流放电时，电流可通过加厚的上边框快速汇集至极耳位置，

　　降低板栅自身的欧姆内阻，避免局部电流密度过高导致的筋条腐蚀加速问题。网格区域采用横竖交错的矩形筋条布局，横向筋条与竖向筋条的间距经过匹配优化，既能够为铅膏活性物质提供足够的附着支撑力，防止充放电循环过程中活性物质膨胀脱落，也能保证筋条与活性物质的接触面积最大化，让电化学反应过程中产生的电流可以最短路径传导至边框筋条。板栅两侧伸出的极耳结构位于板栅上部侧边，位置经过重心匹配设计，在后续极群组装焊接时，极耳能够与汇流排实现平整贴合，避免虚焊、偏焊问题，同时极耳的厚度与宽度经过载流校核，能够承受启动瞬间数百安培的大电流冲击，不会出现极耳熔断、过热变形的问题。从安装边界来看，双连片板栅的整体外形尺寸与对应容量电池的槽体腔室尺寸完全匹配，

　　组装时单片板栅经过分切后，与负极板、AGM隔板交替叠放形成极群，板栅的边框尺寸公差控制在合理范围内，既不会因为尺寸过大导致入槽卡顿、隔板磨损，也不会因为尺寸过小导致极群在槽体内晃动，影响电池的抗振动性能，满足车用电池的复杂路况使用需求。针对SLI应用的特殊工况，这款板栅的筋条截面采用上宽下窄的梯形设计，在铸板过程中便于铅液充型，减少气孔、缩松等铸造缺陷，同时在电池循环使用过程中，筋条表面腐蚀生成的氧化铅层不会因为体积膨胀导致整体结构变形，能够长期维持对活性物质的抱紧力。区别于传统单片式板栅，双连片结构在涂板工序中可以实现一次涂覆双片极板，生产效率提升近一倍，且中间连接位的分切缺口经过钝化处理，不会在使用过程中出现侧边腐蚀穿透的问题。

　　板栅的网格密度经过容量匹配设计，35AH与40AH容量对应的板栅筋条间距做了细微调整，在保证活性物质填充量的前提下，尽可能降低板栅自身的铅材用量，实现电池轻量化与成本控制的平衡。在实际使用场景中，搭载该款板栅的启动电池，能够在-30℃的低温环境下保持足够的电流输出能力，满足车辆冷启动的瞬时功率需求，同时在车辆运行过程中的充电接收阶段，板栅的均匀导电特性能够让极板各位置的充电电流分布更均匀，避免局部过充导致的活性物质松散脱落，有效延长电池的循环使用寿命。板栅的下部边框设置有微小的支撑凸点，叠片组装时凸点能够顶住隔板，在极板下部预留出少量的容屑空间，容纳充放电过程中脱落的少量活性物质，避免脱落物质堆积导致的极板底部短路问题，提升电池的使用可靠性。
