平行槽导线连接固定夹具结构设计

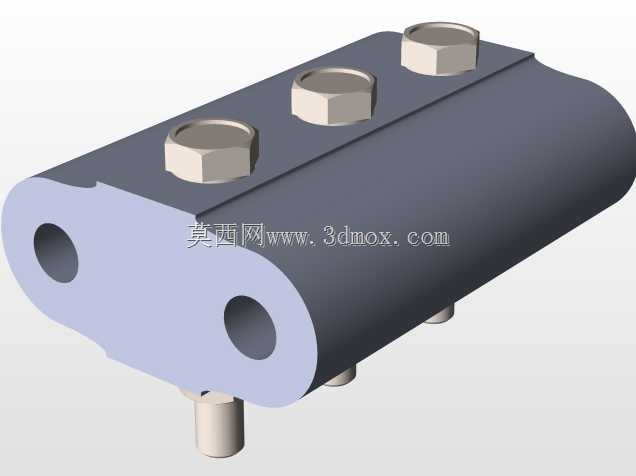

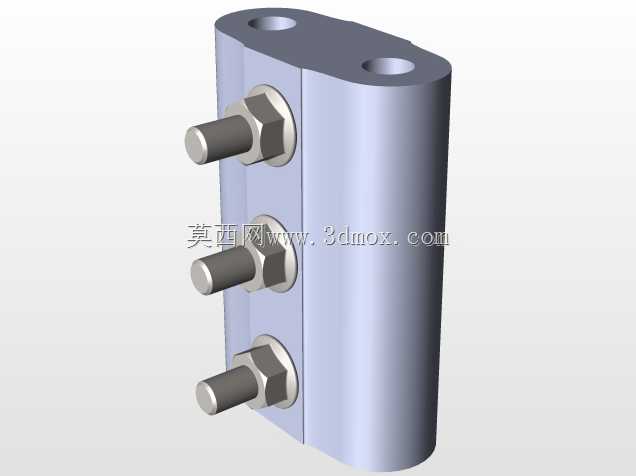

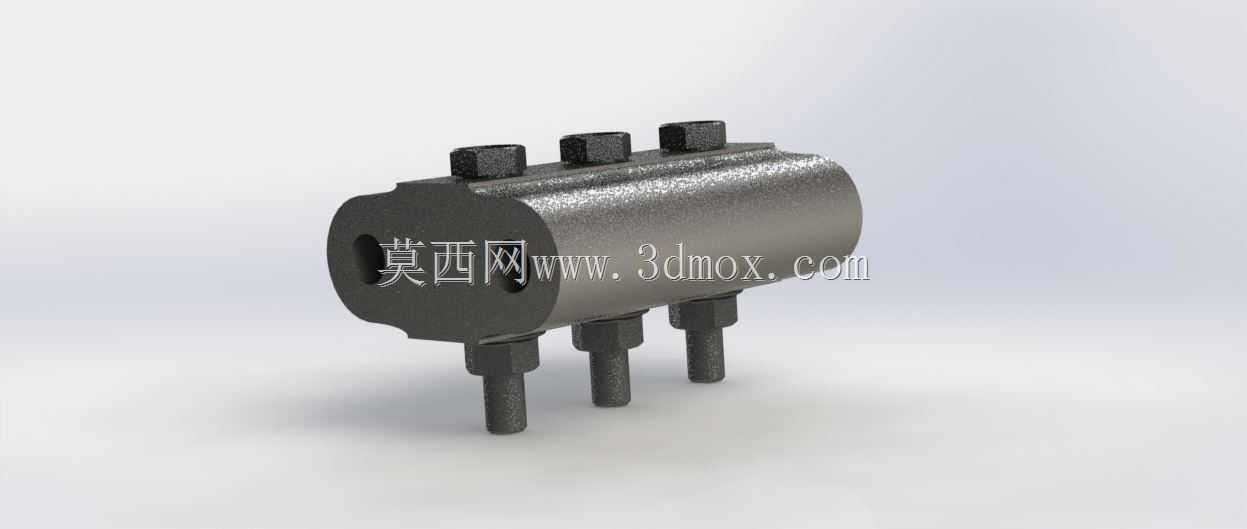

　　在低压配电布线、设备内部线束接驳、户外架空线路分支等场景里，导线的并行连接可靠性直接决定整个线路的运行稳定性，传统的绞接、烫锡处理不仅施工效率低，长期受温度交变、振动拉扯影响容易出现接触电阻增大、线芯氧化松脱的问题，平行槽夹具就是针对这类并行导线接驳需求开发的专用固定连接件。这款夹具的主体采用圆柱式一体化结构设计，整体外壳为金属切削成型，本体上开设两组平行的轴向穿线孔，可分别容纳两根待连接的导线，穿线孔的孔径公差控制在H7级，既能保证不同线径的导线可以顺利穿入，又能避免间隙过大导致的接触不良问题。夹具本体上方均匀布置三颗紧定螺钉，螺钉的端面做了滚花防滑处理，拧紧时可以垂直压入导线线芯，既实现两根导线之间的可靠电气连通，

　　又能提供足够的机械抱紧力，承受线路敷设过程中的拉扯外力，避免导线从夹具内滑脱。从安装边界来看，这款圆柱式夹具的外圆直径适配常规绝缘护套的包覆尺寸，安装完成后可以直接套设对应规格的热缩管或者绝缘护罩，不需要额外做绝缘处理的避让结构，整体轴向长度控制在常规接线位的预留空间范围内，不会和相邻的接线端子、线束固定卡产生位置干涉。设计过程中特意将紧定螺钉的安装面做了铣平处理，保证螺丝刀拧紧时可以垂直发力，不会出现打滑滑牙的问题，螺钉孔的位置做了等距排布，三颗螺钉的压紧力可以均匀覆盖导线的接驳段，避免单点压紧导致的线芯损伤，同时让接触面积足够大，降低长期通电时的接触温升。和传统的并沟线夹相比，这款平行槽夹具的圆柱式外形没有突出的棱角，

　　在设备内部狭窄的布线空间里穿设时不会刮蹭其他线束的绝缘层，整体结构没有多余的活动零部件，安装时只需要依次穿入两根导线、拧紧三颗紧定螺钉即可完成作业，不需要额外的配套连接件，单人即可快速完成施工，大幅降低现场布线的作业时长。在实际选型应用中，这款夹具可以适配相同线径或者线径差异在两个规格以内的铜质、铝质导线连接，针对不同材质导线的接驳场景，夹具的穿线孔内壁可以做镀锡处理，避免不同金属接触产生的电化学腐蚀问题，延长连接件的使用寿命。夹具本体的金属材质选用具备一定强度和导电性能的合金材料，既可以满足机械固定的强度要求，又能作为导电介质实现两根导线的电流导通，不需要额外增设导电连接片，简化整体结构的同时减少了装配环节的零件数量。

　　从结构建模的角度来看，这款夹具的特征构建逻辑清晰，主体为圆柱拉伸特征基础上切除穿线孔、螺钉孔，再阵列紧定螺钉的安装柱结构，所有的倒角、圆角都做了工艺适配，外圆的棱边做了R0.5的圆角处理，避免加工和安装过程中割伤操作人员或者损坏导线绝缘层，紧定螺钉的沉孔深度刚好匹配螺钉的头部高度，拧紧后螺钉头部不会突出夹具本体表面，保证后续绝缘护套可以完全贴合夹具外表面，不会出现间隙导致的绝缘防护失效。在设备内部线束排布场景中，这类平行槽夹具可以替代传统的接线端子排实现导线的中途分支连接，不需要截断主线路，减少线路的连接点数量，降低故障发生概率，在户外临时线路敷设场景中，整体金属结构的夹具具备足够的抗老化性能，不会像塑料接线件那样受紫外线照射出现脆化开裂问题，长期户外使用也能保持稳定的夹紧力。
