制冷设备用钢板拉制侧板结构设计

　　这类侧板构件主要应用在家用冷藏冷冻设备、商用立式冷柜、小型制冷机组的箱体侧边承载结构中，作为箱体外壳的核心组成部分，承担着连接箱体顶板、底板、后背板，固定内部制冷管路、保温层、门体铰链的基础作用，同时也是设备外部防护结构的一部分，隔绝内部保温层与外部环境，避免保温材料外露，同时抵御日常使用中的磕碰、剐蹭损伤。从实际使用场景来看，这类侧板在制冷设备总装环节属于最先上线装配的基础结构件，其成型精度直接决定后续箱体拼合的缝隙均匀度、门体装配的同轴度，甚至会影响后期设备运行过程中冷量泄漏的控制水平。

　　设计这类钢板拉制侧板时，首先要匹配对应箱体的整体尺寸边界，长度方向需要覆盖制冷箱体的整体纵深，宽度方向对应箱体的侧边高度，折边尺寸需要兼顾内部保温层的填充厚度——通常保温层厚度在50mm至80mm区间，因此侧板的折边宽度需要预留足够的填充空间，避免折边过窄导致保温材料填充不实，出现冷桥现象。板材选用常规冷轧钢板即可，厚度根据箱体整体容积调整，小容积家用冰箱侧板通常选用0.4mm至0.6mm厚度的板材，大容积商用冷柜则会选用0.7mm至1.0mm厚度的板材，兼顾结构强度与材料成本控制。

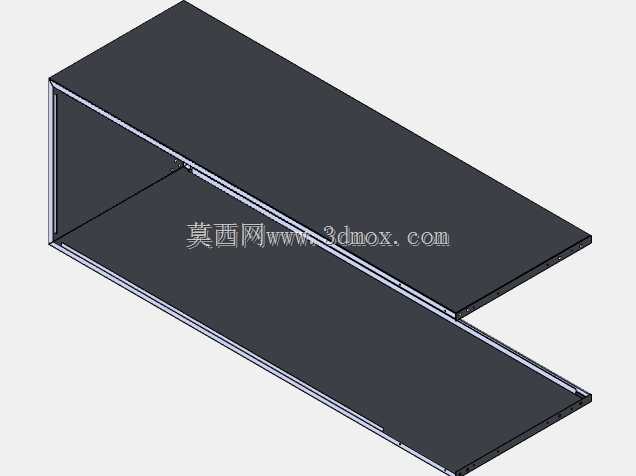

　　拉制成型的工艺设计是这类侧板的核心要点，整体采用一体化折弯拉制结构，避免多块板材拼接带来的焊缝打磨工作量与拼接变形问题，长边方向的折边采用双层压合结构，既可以提升侧板长边的结构刚性，避免长尺寸板材出现中部下凹变形，同时压合后的光滑边缘可以避免总装过程中划伤操作人员，也能消除板材边缘的锐边安全隐患。折边处预先冲压有定位小孔与装配凸台，定位小孔用于总装时与相邻板件的定位销配合，保证拼合位置精度，装配凸台则用于铰链、搁架导轨、管路固定卡扣的安装，不需要后续额外焊接螺母，直接采用自攻螺钉即可完成附件固定，大幅提升总装环节的装配效率。

　　从安装边界来看，侧板的上下两端折边需要与顶板、底板的折边完全贴合，贴合面的平面度公差需要控制在0.2mm以内，避免拼合后出现缝隙导致保温层发泡时出现漏料问题；靠近门体的一侧折边需要预留门封条的吸附配合面，该区域的平面度要求更高，需要保证门封条安装后能够完全贴合，避免冷量从门体缝隙处泄漏；靠近后背板的一侧则预留有管路穿装的缺口，缺口位置需要匹配制冷管路的走管路径，缺口边缘做翻边处理，避免管路安装时被板材锐边割破保温层与管路外壁。

　　实际建模过程中，需要重点关注折弯处的止裂槽设计，在板材折角位置预留合适尺寸的止裂缺口，避免拉制折弯过程中出现板材撕裂问题，同时所有折弯内角都需要匹配板材厚度设置对应的折弯半径，避免折弯处出现应力集中导致后期使用过程中出现开裂。另外，侧板表面的平整度控制也是设计重点，大平面区域需要在建模时预留轻微的拉伸形变补偿量，抵消板材冲压拉制过程中出现的中部凹陷变形，保证成品侧板的外观面平整，后续喷塑处理后不会出现视觉上的凹凸缺陷。这类构件虽然结构看似简单，但其尺寸精度、成型质量直接影响整台制冷设备的装配效率与使用性能，是制冷设备箱体结构中不可或缺的基础承载部件。
