汽车V6发动机专用储油式油底壳结构设计

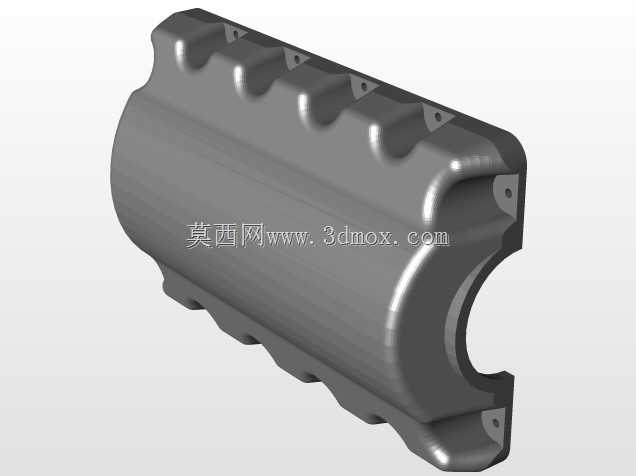

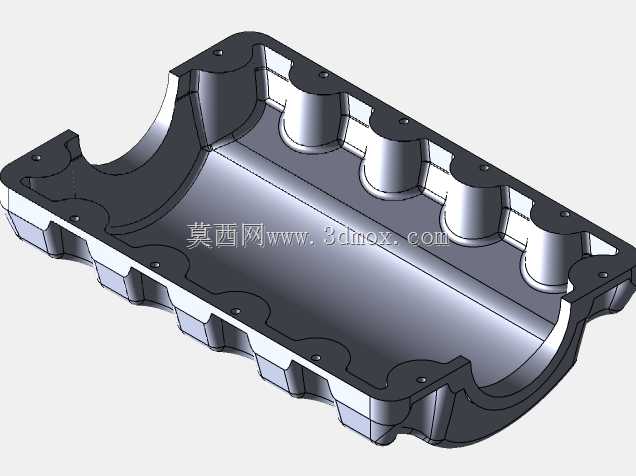

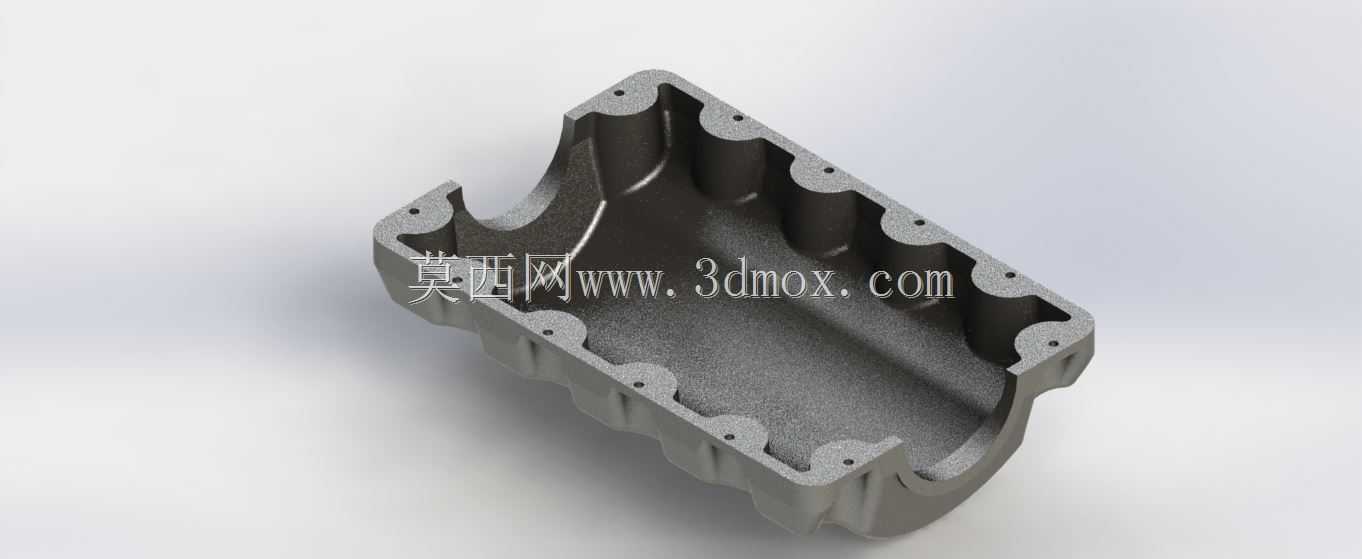

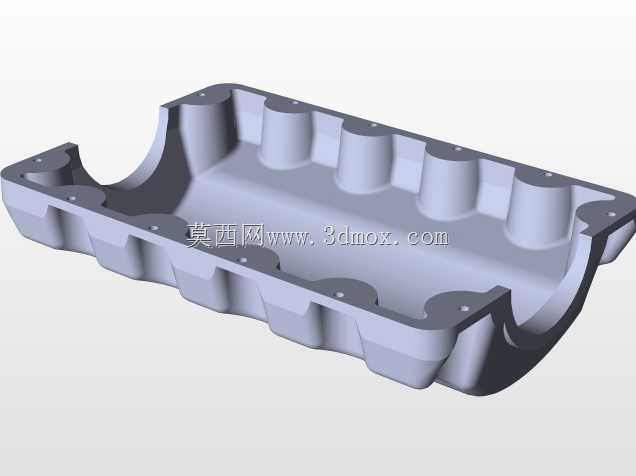

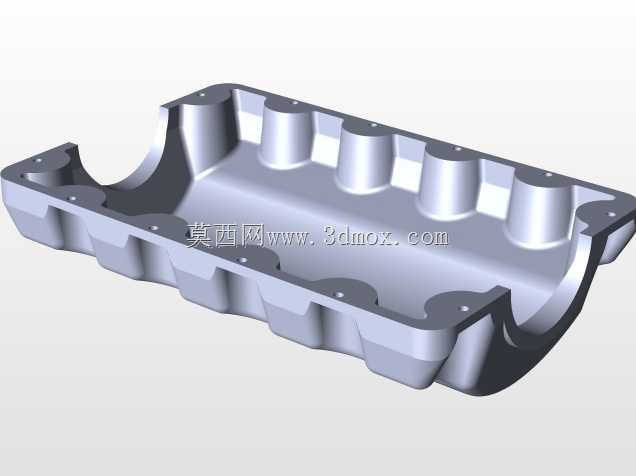

　　在汽车动力系统的结构设计中，油底壳作为曲轴箱下部的核心封闭构件，其设计合理性直接影响发动机润滑系统的工作稳定性，尤其是V型六缸发动机，因曲轴布局呈V型夹角，下部腔体轮廓不规则，对油底壳的储油容积、安装匹配性、结构强度都有更严苛的要求。这款适配V6发动机的油底壳，整体采用深腔式冲压/铸造兼容的结构设计，上部法兰面沿腔体轮廓整圈布置安装孔位，孔位间距根据缸体下部的螺栓布局做了对应匹配，安装时配合密封垫可实现曲轴箱下部的完全封闭，避免机油渗漏同时阻挡外界杂质进入曲轴箱内部。从实际使用场景来看，车辆在不同行驶工况下，包括急加速、急制动、坡道行驶、连续弯道行驶时，油底壳内的机油会随车身姿态产生晃动，这款油底壳的内部腔体做了对应挡油结构的预留，

　　侧壁的加强筋沿腔体深度方向布置，既可以提升壳体整体刚性，避免发动机运行过程中因振动产生共振异响，也能在机油晃动时起到一定的导流缓冲作用，保证机油集滤器在绝大多数工况下都能浸没在机油液面以下，避免机油泵吸入空气导致润滑压力不足，造成轴瓦、凸轮轴等摩擦副的异常磨损。从安装边界来看，上部法兰的轮廓完全匹配V6发动机缸体下沿的结合面形状，法兰面的平面度设计要求控制在0.1mm以内，保证密封垫压紧后受力均匀，不会出现局部密封失效的问题；法兰上的安装孔采用通孔设计，孔位位置度公差控制在±0.2mm，可直接与缸体上的预制螺纹孔对位，不需要现场修配即可完成安装。腔体的深度设计充分考虑了V6发动机的机油加注量要求，

　　在保证最小离地间隙满足整车通过性要求的前提下，尽可能扩大下部储油腔的容积，既可以储存足够量的机油满足润滑系统循环需求，也能让回流的机油在腔体内有足够的静置空间，让机油中携带的气泡充分逸出，同时让混入机油的金属磨屑等杂质逐步沉积到腔体底部，减少杂质进入机油泵造成摩擦副磨损的概率。壳体侧壁的过渡位置全部采用圆角过渡，避免应力集中，在车辆行驶过程中遇到路面飞石撞击时，圆角结构可以更好地分散冲击力，降低壳体开裂破损的风险；同时侧壁的厚度根据不同位置的受力情况做了差异化设计，法兰位置厚度稍大，保证螺栓压紧时不会出现法兰变形，腔体侧壁厚度在满足强度要求的前提下尽可能做薄，降低整体零件重量，符合动力系统轻量化的设计趋势。在实际的发动机装配流程中，

　　油底壳属于下部预装部件，安装时需要先在缸体结合面涂覆密封胶或者放置成型密封垫，再将油底壳对位贴合，按照规定的扭矩顺序对角拧紧法兰螺栓，这款油底壳的法兰孔位排布完全适配标准的拧紧作业顺序，作业人员不需要额外调整对位即可按流程完成紧固，能有效提升总装线的装配效率。从结构设计的细节来看，油底壳下部的最低位置预留了机油放油螺塞的安装位，位置设计在腔体最低点，保养时可以完全排空腔体内的旧机油，不会出现旧机油残留的问题；同时放油螺塞的安装位做了局部加厚处理，避免多次拆装螺塞后出现螺纹滑牙的问题。针对V6发动机运行时的振动特性，这款油底壳的侧壁加强筋布局经过模态优化，固有频率避开了发动机常用转速区间的振动频率，不会在发动机运行时产生共振，有效降低动力系统的整体噪声水平。在整车布置层面，油底壳的外部轮廓充分考虑了与周边副车架、转向拉杆、排气歧管等部件的间隙要求，在发动机整机安装到整车舱位后，油底壳与周边部件的最小间隙满足整车动态行驶的位移要求，不会出现运动干涉的问题；同时壳体下部的轮廓做了导流优化，车辆高速行驶时，迎面气流可以沿壳体表面顺畅流过，带走机油的部分热量，辅助机油散热，降低机油冷却系统的热负荷。
