V6发动机进气歧管结构设计

　　在乘用车V型六缸动力单元的配套结构中，进气歧管是连接节气门体与各缸进气道的核心气流分配部件，其结构合理性直接决定各缸充气效率的均匀性，进而影响整机动力输出平顺性、燃油经济性与排放表现。这款歧管采用对称式六气道布局，对应V6发动机两列三缸的布置形式，上下两端的法兰安装面分别匹配气缸盖进气侧端面与节气门集成安装座，安装面的平面度公差需控制在0.1mm以内，避免密封失效导致的进气泄漏问题，影响空燃比控制精度。

　　从实际装车场景来看，这类歧管多用于排量2.5L-3.5L的自然吸气V6机型，覆盖家用中高端轿车、硬派越野车型以及轻型商用客车的动力配套，日常运行中需要承受-40℃到120℃的环境温度交变，同时耐受进气过程中产生的负压脉动，以及曲轴箱通风系统带入的少量油气混合物侵蚀，因此结构设计上在气道外壁设置了交错分布的加强筋，既可以提升壳体整体刚性，抑制进气过程中管壁产生的振动噪声，也能避免温度交变过程中出现应力集中导致的壳体开裂问题。

　　设计过程中首先需要匹配发动机的配气相位与充气效率目标，每一条气道的长度、弯折曲率、截面变化率都经过反复校核，确保六个气缸在不同转速工况下的进气量偏差不超过3%，避免出现单缸混合气过浓或过稀的问题。气道内壁做了顺滑过渡处理，不存在突兀的截面突变或者直角转折，尽可能降低进气阻力，提升高转速工况下的充气效率；同时气道的特定位置设计了谐振腔结构，利用进气脉动效应提升中低转速区间的进气涡流强度，优化燃油与空气的混合效果，改善低扭输出表现。

　　安装边界方面，下端法兰按照气缸盖的螺栓孔位做了对应定位孔设计，孔位位置度公差控制在0.05mm以内，保证装配时能够顺利对位，无需强行撬压即可完成安装，密封胶圈的安装槽深度与宽度经过匹配计算，装配后胶圈的压缩量保持在合理区间，既保证密封性能，也不会因为压缩量过大导致胶圈过早老化失效。侧面预留的传感器安装孔位，用于安装进气温度压力传感器，能够实时监测歧管内的进气状态，为ECU调整喷油量与点火提前角提供数据支撑，孔位的密封结构采用径向密封设计，避免传感器安装位置出现漏气问题。

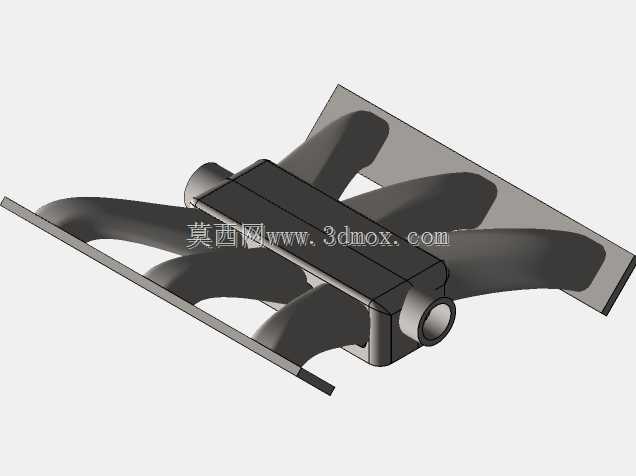

　　从结构细节来看，歧管的气道分为上下两排对称布置，分别对应V型发动机两侧的气缸列，中间的连接基座将六条气道整合为一个整体，同时作为节气门的安装接口，进气从节气门进入后，通过中间的稳压腔分配到六条独立气道，稳压腔的容积经过匹配计算，能够缓冲节气门开闭过程中产生的气流冲击，同时稳定各缸进气时的压力波动，避免不同气缸的进气过程产生相互干扰。气道的壁厚设计兼顾了轻量化与强度要求，主体壁厚保持在3mm左右，安装法兰位置局部加厚到5mm，既能够降低整体重量，也能保证螺栓紧固时的安装强度，不会因为紧固力矩过大导致法兰变形。

　　在实际维修与装配场景中，这类歧管的拆装不需要额外的专用工装，使用常规套筒工具即可完成螺栓的拆装，法兰面的密封采用成型密封胶圈，不需要额外打密封胶，降低了维修过程中的操作难度，同时也避免了多余密封胶被吸入气缸导致的缸内磨损问题。歧管的外部轮廓充分考虑了发动机舱的布置空间，与周边的线束、冷却管路、装饰罩等部件预留了足够的安全间隙，不会在发动机运行抖动过程中与周边部件产生干涉摩擦，提升了长期使用的可靠性。
