汽车发动机用摇臂圆柱螺旋压缩弹簧

　　这款弹簧是专为汽车发动机配气机构摇臂组件开发的弹性承载零件，在发动机的高速运转工况里，它的核心作用是为摇臂提供持续稳定的复位压紧力，保证摇臂始终贴合凸轮型面，避免配气相位出现偏移，同时抵消摇臂在往复摆动过程中产生的冲击载荷，减少配气机构的异响与磨损。

　　从实际装车场景来看，这类弹簧安装在发动机缸盖的摇臂轴旁，上下两端的磨平端面分别抵靠在摇臂的弹簧座与缸盖的定位凸台上，两端的并圈磨平结构是为了保证弹簧受压时的受力轴线与安装基准完全重合，避免出现偏载导致的弹簧侧弯、早期断裂问题。设计之初首先要匹配发动机的额定转速区间，这款弹簧的刚度设定经过多轮台架验证，既能够在凸轮升程回落时快速推动摇臂复位，保证气门关闭的及时性，又不会因为刚度过大增加凸轮轴的驱动阻力，造成功率损耗。

　　弹簧的有效圈数设定充分考虑了工作行程的需求，摇臂的实际摆动行程对应的弹簧压缩量处于弹簧全变形量的30%-60%区间，这个区间是螺旋弹簧疲劳寿命最优的工作范围，能够承受发动机全生命周期内上亿次的往复压缩循环。弹簧的外径尺寸严格匹配缸盖上的安装沉孔间隙，预留了足够的径向膨胀空间，避免弹簧在高频压缩过程中与沉孔侧壁发生摩擦剐蹭，同时内径尺寸避开了摇臂轴的安装空间，不会出现运动干涉。

　　在结构细节上，弹簧两端各有一圈并紧磨平的支撑圈，支撑圈的端面粗糙度经过严格控制，保证与弹簧座的接触面积均匀，不会出现局部应力集中的问题。弹簧的节距设计采用了等节距结构，这种结构的刚度线性度更好，在不同压缩量下的弹力输出更稳定，非常适合配气机构这种对弹力精度要求较高的工况。选材上适配发动机舱的高温工作环境，能够在持续的机油浸泡、高低温交变环境下保持稳定的弹性性能，不会因为长期高温出现弹力衰减。

　　实际装配过程中，这款弹簧不需要额外的定位销，依靠两端的磨平端面与安装位的凸台定位即可完成装配，装配效率高，售后更换也十分便捷。在发动机怠速运转时，弹簧的预紧力能够抵消摇臂与气门杆尾端之间的间隙带来的敲击，降低发动机的怠速噪音；在高转速工况下，弹簧的固有频率经过匹配设计，避开了配气机构的共振区间，不会出现弹簧颤振导致的气门漂浮问题，保证发动机高转速下的配气准确性。

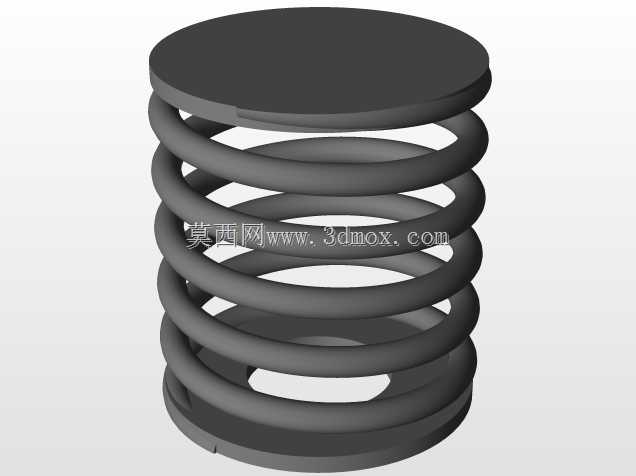

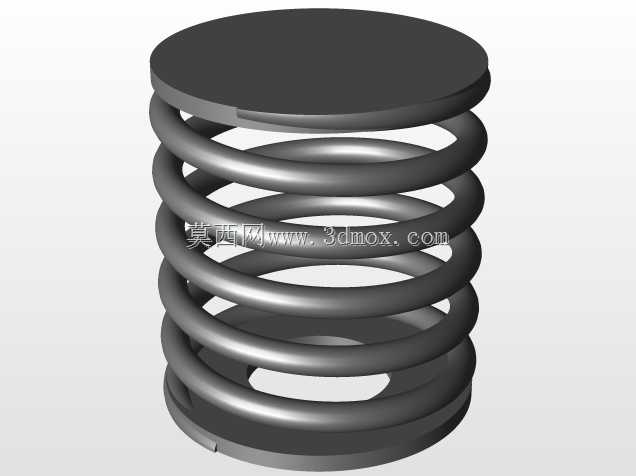

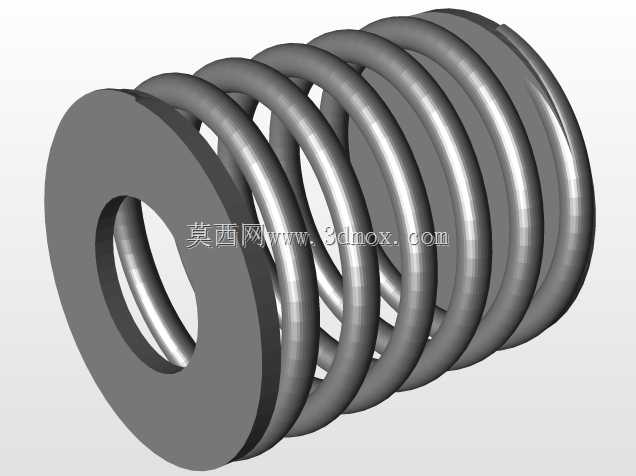

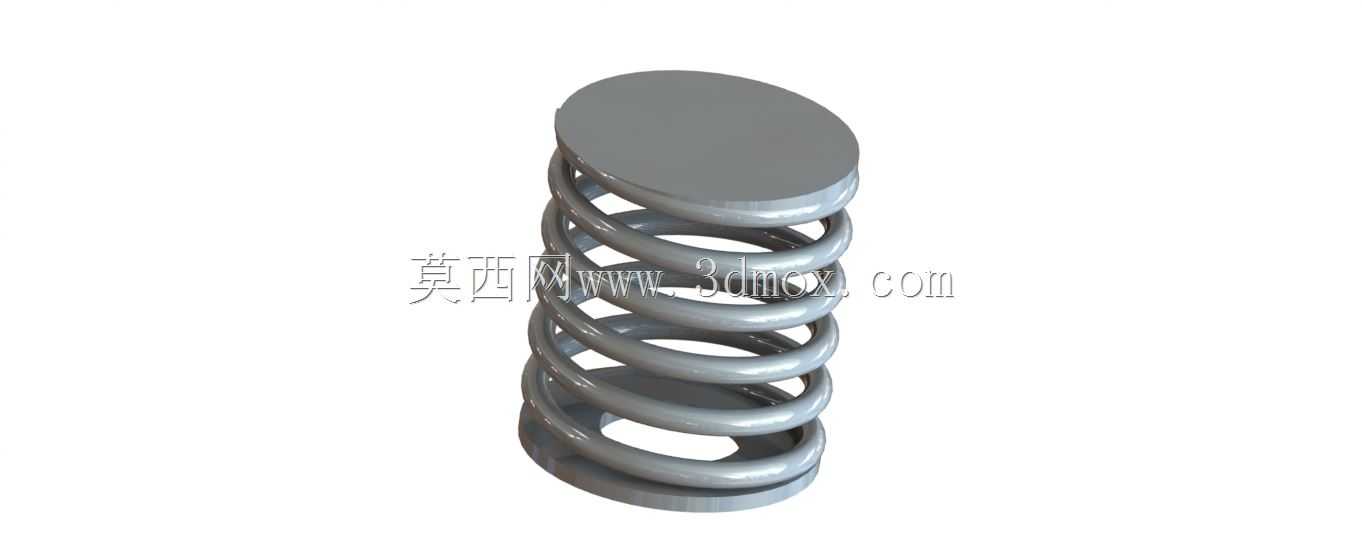

　　从建模逻辑来看，整个模型严格按照螺旋压缩弹簧的实际加工工艺搭建，螺旋线的生成参数完全匹配实际冷卷工艺的成型参数，两端的磨平切除特征还原了实际磨削加工的端面形态，模型的尺寸公差与实际零件的加工公差保持一致，能够直接用于发动机配气机构的虚拟装配验证、运动仿真分析，也可以作为同类型弹簧设计的参考模板，帮助结构工程师快速完成弹簧类零件的选型与建模工作，减少重复建模的工作量。
