汽车发动机用多拐曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，这款适配车用四缸发动机的曲轴，在结构设计阶段就围绕高负荷工况下的疲劳强度、动平衡精度、安装适配性做了多轮校核。从实际装车场景来看，这类曲轴主要匹配排量1.6-2.0L的民用乘用车汽油发动机，工作时需要承受连杆传递来的周期性爆发压力，同时还要平衡各缸往复运动产生的惯性力，避免发动机运行时出现异常振动。

　　从结构特性来看，这款曲轴采用整体式锻造结构，设置有四个连杆轴颈与五个主轴颈，属于典型的全支撑曲轴布局，每个连杆轴颈对应一个气缸的连杆安装位，相邻连杆轴颈按照180度相位角布置，匹配四缸发动机的点火顺序，保证各缸做功间隔均匀，动力输出平顺。主轴颈作为曲轴的旋转支撑位，安装时嵌入缸体主轴承座内，轴颈表面设计有高精度的圆柱面，装配时需要匹配对应规格的轴瓦，保证旋转间隙在0.02-0.05mm的合理区间，既避免间隙过大导致的机油泄压、轴颈冲击磨损，也防止间隙过小引发的抱轴烧瓦故障。

　　设计过程中，曲轴的平衡块布局是重点考量部分，每段曲柄臂上都集成了扇形平衡重，平衡重的重心偏移方向与连杆轴颈的偏心方向相反，用来抵消曲轴旋转时连杆轴颈、曲柄部分产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶惯性力，减少发动机运转时传到缸体上的振动。曲轴两端分别设置有前端驱动轮安装位与后端飞轮连接法兰，前端用来安装正时齿轮、皮带轮，驱动配气机构、水泵、发电机等附件，后端法兰通过螺栓与飞轮连接，把扭矩传递给离合器与变速箱，法兰端面上设计有定位销孔，保证飞轮安装的同轴度，避免动力输出时出现径向跳动。

　　从安装边界来看，这款曲轴的轴向总长度适配对应缸体的曲轴箱轴向空间，主轴颈直径按照主流民用发动机的承载需求设计，既保证足够的抗弯强度，也控制曲轴整体重量，降低旋转惯量，提升发动机的响应速度。连杆轴颈的宽度匹配对应连杆大头的宽度，轴颈上设计有机油通道孔，与主轴颈的油道连通，发动机工作时机油通过缸体主油道进入主轴颈间隙，再通过曲轴内部的斜油道输送到连杆轴颈位置，为连杆轴瓦提供润滑与冷却。油道孔的位置设计在轴颈的低负荷区域，避免油道孔边缘出现应力集中，引发轴颈疲劳断裂。

　　在实际工程应用中，这类曲轴的曲柄臂过渡位置都做了圆角滚压处理，圆角半径严格控制在设计范围内，因为曲轴工作时的应力集中大多出现在轴颈与曲柄臂的过渡位置，合理的圆角设计加上滚压强化工艺，可以大幅提升曲轴的疲劳强度，承受发动机高转速、高负荷下的交变载荷。曲轴的轴向定位设置在中间主轴颈位置，通过止推片限制曲轴的轴向窜动量，保证曲轴旋转时的轴向位置稳定，避免前后端的油封、齿轮出现偏磨。

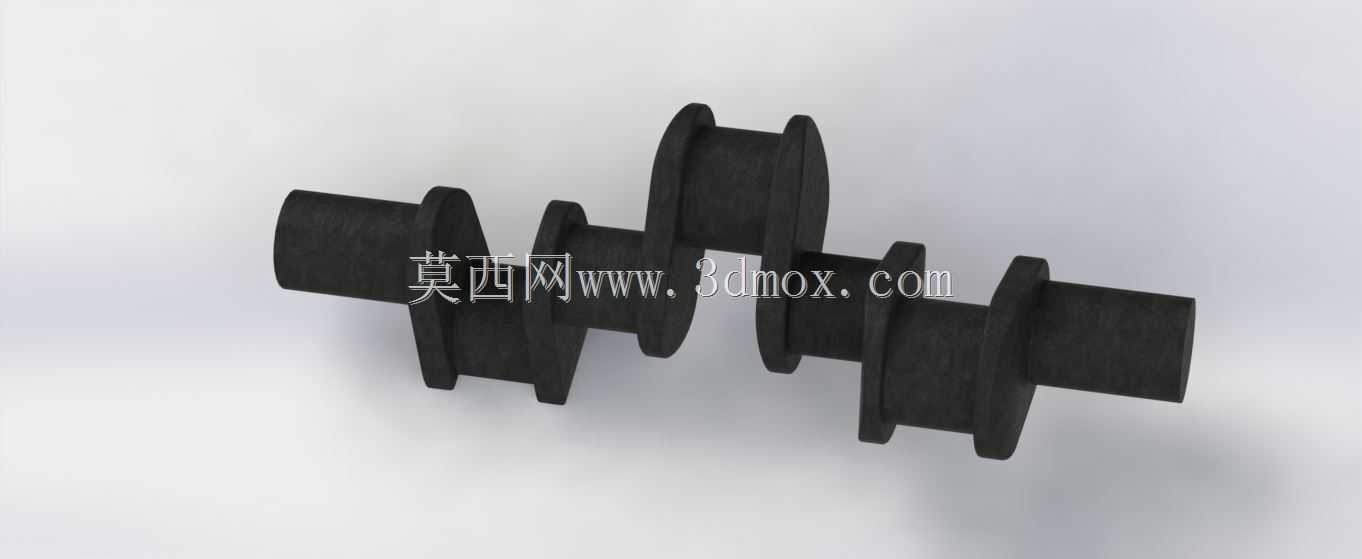

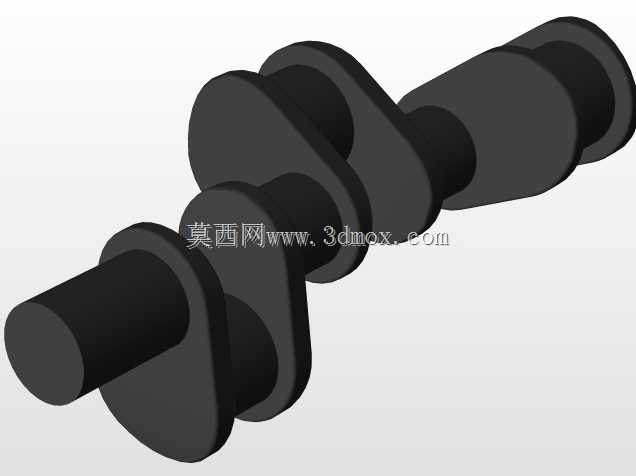

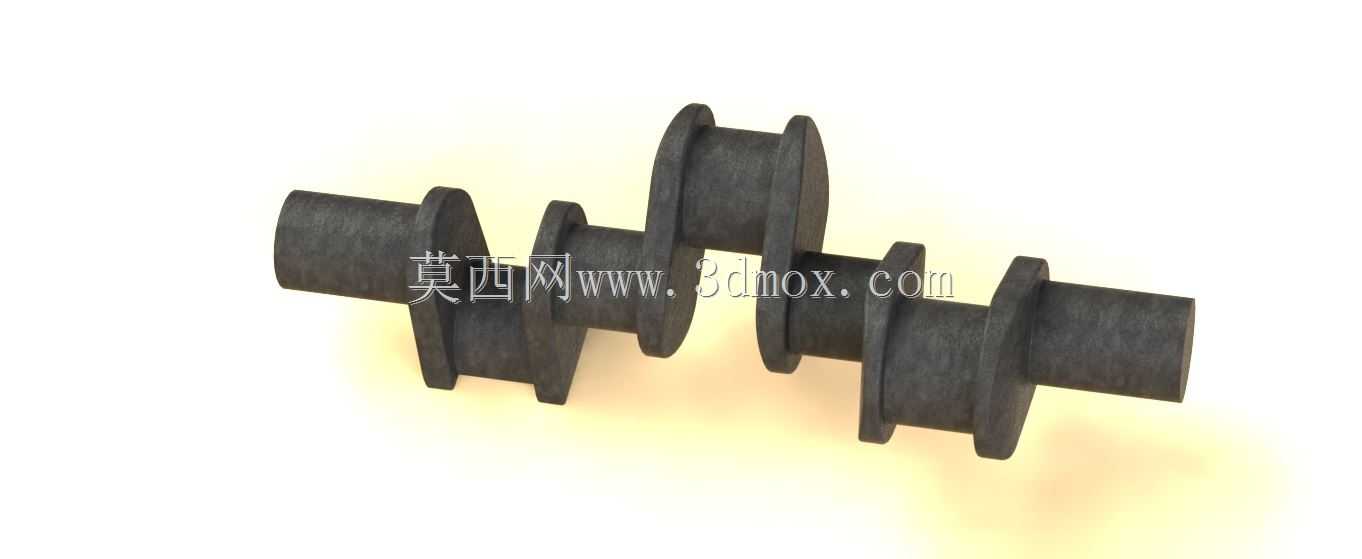

　　从建模逻辑来看，这款三维模型严格按照实际加工尺寸构建，各轴颈的同轴度、圆柱度公差都在模型的特征参数里做了对应体现，曲柄臂的外形轮廓按照锻造毛坯的加工余量做了区分，平衡块的外形经过动平衡优化，在保证平衡效果的前提下尽可能去除多余材料，降低曲轴整体重量。模型的各个安装面、连接孔的位置都与实际缸体、连杆、飞轮、正时轮的安装位完全匹配，可直接用于发动机的装配干涉检查、运动仿真分析，也可以作为曲轴加工工艺编制、工装夹具设计的参考依据。在做发动机整机装配仿真时，导入该曲轴模型可以验证曲轴旋转时与缸体、连杆、活塞、机油泵等周边部件的运动间隙，避免设计阶段出现运动干涉问题，也可以通过有限元分析模块，模拟不同爆发压力、不同转速下曲轴的应力分布、变形量，对结构薄弱位置做优化调整，提升曲轴的使用寿命与运行可靠性。
