带安装轴段的螺旋锥齿轮传动件设计

项目分类:齿轮 发布时间:2022-01-13 ID:496786
  • 带安装轴段的螺旋锥齿轮传动件设计
  • 带安装轴段的螺旋锥齿轮传动件设计
  • 带安装轴段的螺旋锥齿轮传动件设计
  • 带安装轴段的螺旋锥齿轮传动件设计
  • 带安装轴段的螺旋锥齿轮传动件设计

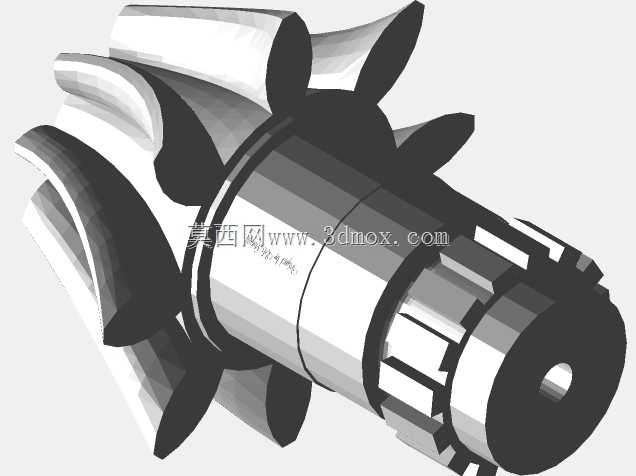

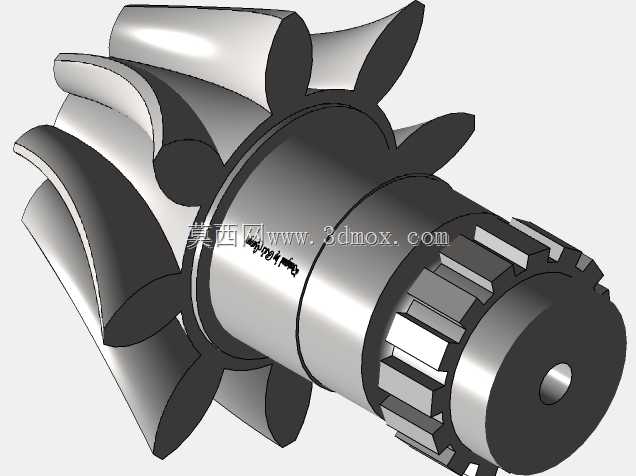

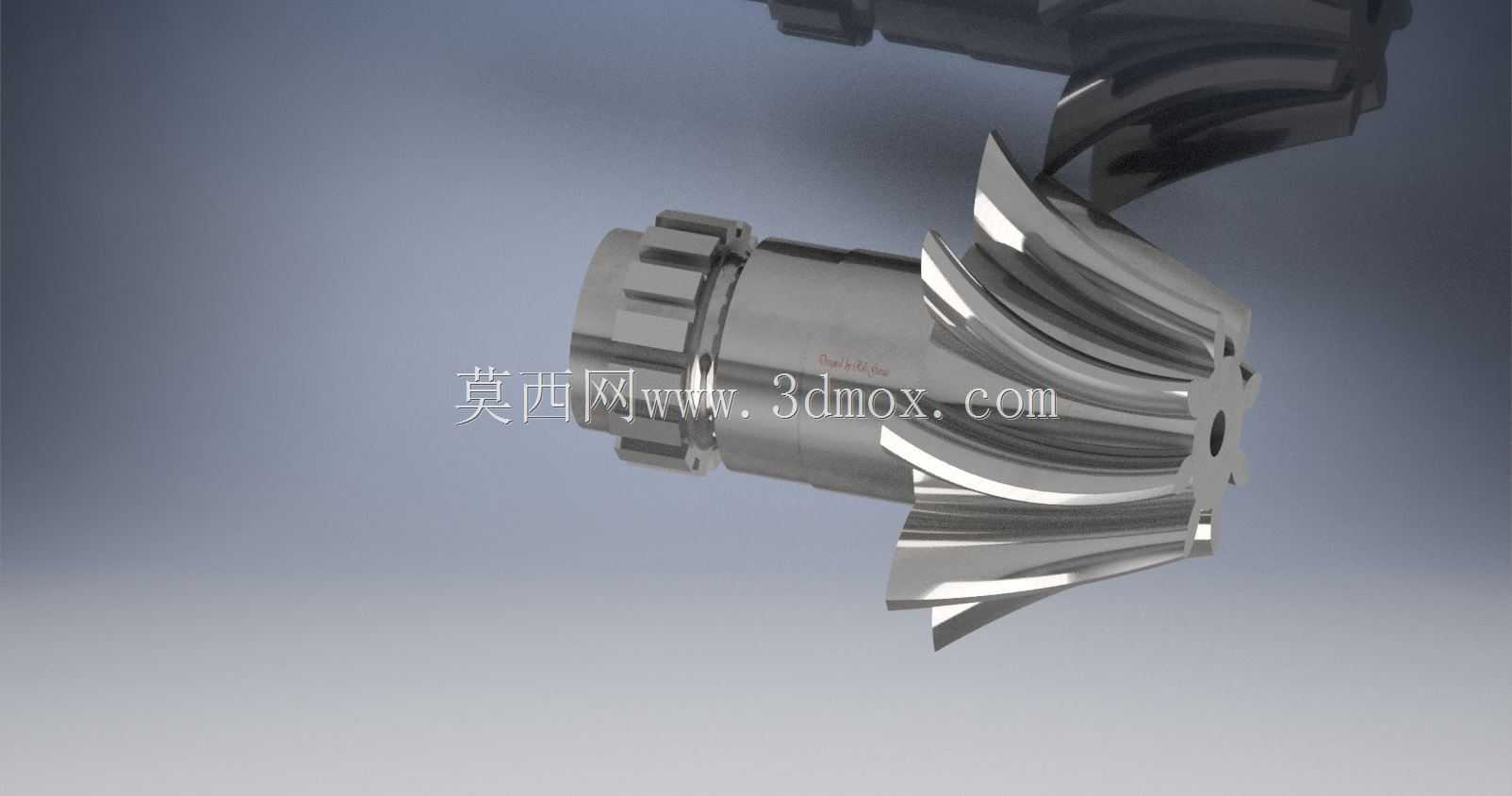

  在差速器、机床主轴传动箱、重载工程机械的轮边驱动单元里,螺旋锥齿轮始终是实现相交轴动力传递的核心零件,相比直齿锥齿轮,它的轮齿是沿节锥面螺旋排布的,啮合过程中至少有两对轮齿同时参与接触,重合度更高,传动时的冲击、噪声都要小很多,能承受的瞬时过载能力也更强,尤其适合转速高、载荷波动大的传动工况。这次设计的螺旋锥齿轮采用轴齿一体化结构,把齿轮本体和输入安装轴段做在了同一个坯体上,省去了传统分体结构里齿轮与轴的键连接、过盈配合装配环节,从根源上避免了键槽应力集中、配合面打滑松脱的隐患,整体刚性比分体装配结构提升不少,适合安装空间紧凑、无法布置分体式齿轮轴组件的传动腔体内。设计初期先敲定了轴交角为90度的常规正交传动参数,

  这是目前相交轴传动里应用最广的布置形式,能直接适配绝大多数设备里垂直方向的动力换向需求,节锥角的计算完全匹配配对齿轮的传动比,保证两个齿轮的节锥面能完全贴合滚动,不会出现锥顶错位导致的轮齿偏磨。轮齿的螺旋角选取了行业内常用的35度,这个角度下轮齿啮合的轴向力指向齿轮大端,能让齿轮在运转时自动贴紧轴承定位端面,不会出现轴向窜动导致的啮合间隙突变,同时螺旋方向的选择也做了匹配,保证正反转切换时轮齿的受力面能平滑过渡,不会出现打齿风险。齿形部分采用了等顶隙收缩齿设计,相比传统的不等顶隙齿,这种齿形的齿根圆角更大,轮齿的弯曲强度更高,而且顶隙沿整个齿长保持一致,能储存更多润滑脂,啮合时的散热条件更好,不容易出现齿面胶合失效。

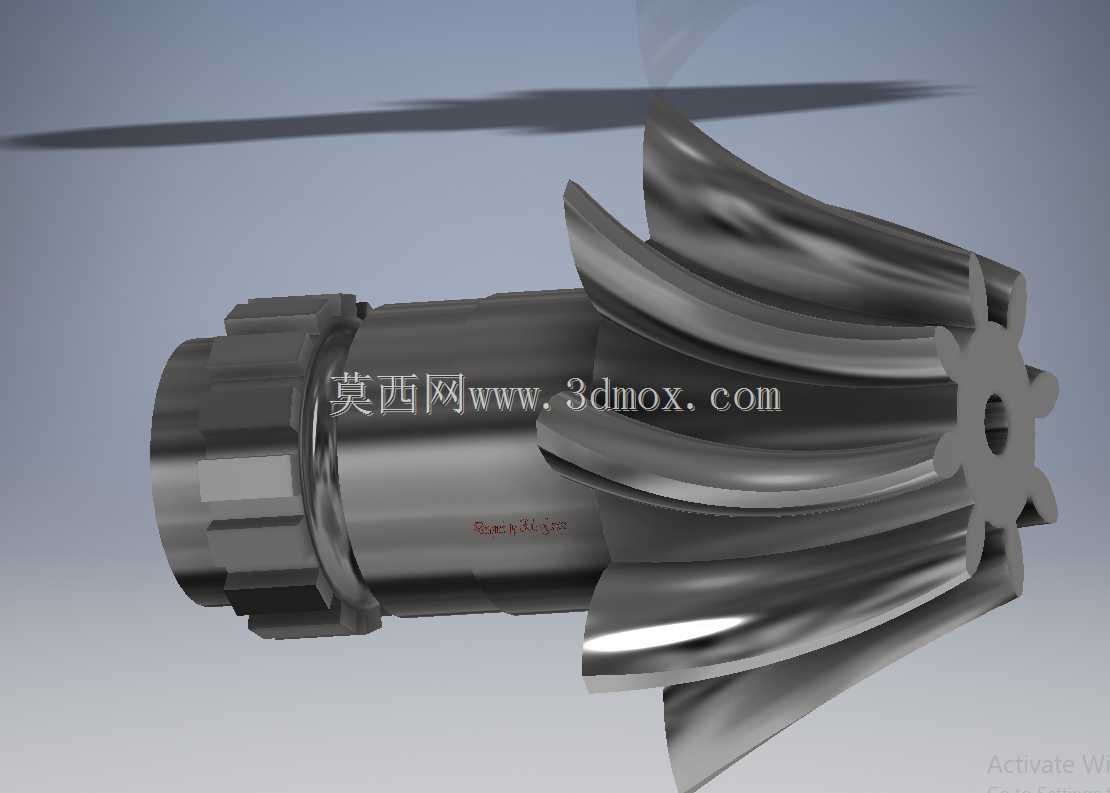

  安装轴段部分做了阶梯式设计,靠近齿轮大端的位置预留了轴承安装轴颈,轴颈的直径公差按照IT6级精度加工,表面粗糙度控制在Ra0.8,能直接适配标准深沟球轴承或者圆锥滚子轴承的内圈配合,轴颈末端做了卡簧槽,用来安装轴用弹性挡圈,限制轴承的轴向窜动,最外端的轴段做了扁位结构,方便和联轴器、带轮等动力输入件连接,不需要额外加工键槽就能传递足够的扭矩,装配时也更容易对准安装位。齿轮的大端背面做了定位止口,止口端面和轴颈的垂直度公差控制在0.02mm以内,安装时止口能贴合传动箱的内壁定位面,保证齿轮的回转轴线和箱体安装孔的同轴度,避免安装偏心导致的轮齿啮合不均。齿面的修形也做了针对性处理,在轮齿的小端和大端位置都做了轻微的齿顶修缘,

  能抵消齿轮受载变形产生的啮合干涉,减少运转时的啮入啮出冲击,即使在满载荷工况下,齿面的接触斑点也能覆盖整个齿长的70%以上,不会出现边缘接触导致的局部点蚀。整个零件的外形轮廓完全按照传动腔体的内部边界做了校核,齿轮大端的最大回转直径预留了足够的安全间隙,不会和箱体内壁、其他传动零件发生运动干涉,轴段的长度也匹配了轴承、密封件的安装尺寸,不需要额外调整就能直接装入对应的传动箱内。在实际选型使用时,要注意配对齿轮的螺旋方向必须相反,同时要保证两个齿轮的安装距严格符合设计值,安装距偏差过大会直接改变轮齿的接触位置,大幅降低齿轮的使用寿命,日常维护时要定期检查齿面的接触情况,及时补充润滑脂,避免干磨导致的齿面快速磨损。这种一体化结构的螺旋锥齿轮,目前在小型工程机械的驱动桥、数控机床的进给传动箱、农业机械的传动系统里都有广泛应用,相比外购的标准齿轮,这种定制化的轴齿一体结构能大幅简化传动系统的装配流程,减少零件数量,提升整个传动单元的可靠性。
