花键联接多齿传动链轮结构设计

　　在散料输送、矿山采掘、农业收获这类重载连续作业的设备场景里，链轮作为链传动系统的核心啮合部件，直接决定了整套动力传递链路的可靠性，尤其是带内花键结构的一体式链轮，常被用在需要大扭矩传递、安装空间紧凑的动力输出端，省去了键联接带来的应力集中问题，能承受更高的交变载荷冲击。

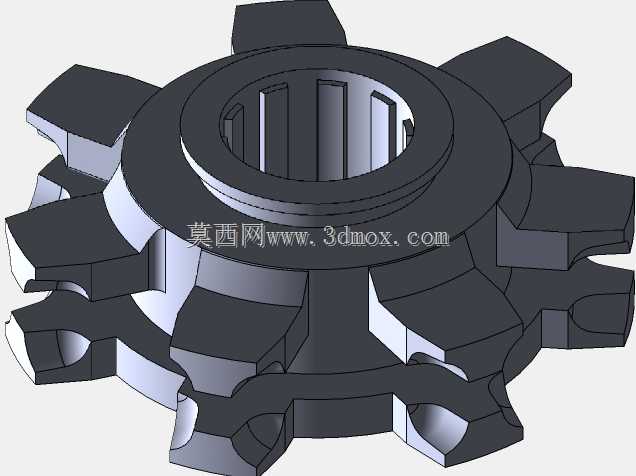

　　这款链轮采用一体式锻坯加工的结构思路，没有采用传统的轮毂与齿圈分体焊接或者螺栓联接的形式，从根源上避免了联接部位在反复启停、正反转切换时出现的松动、错位风险。内孔采用矩形花键结构设计，花键齿的导向性好，对中性优异，安装时可以直接与配套的花键轴配合，既能传递大扭矩，也能在需要轴向滑移的工况下实现顺畅的位置调整，适配不同张紧度的链条安装需求。

　　齿部的设计完全匹配对应节距的工业传动链条，每个啮合齿的齿廓都做了修形处理，不是简单的几何拉伸成型，齿顶的圆弧过渡、齿侧的啮合间隙都经过反复校核，能保证链条滚子进入啮合时平稳滑入，不会出现卡滞、跳齿的问题，哪怕是在低速重载、有较多粉尘碎屑的恶劣工况下，也能减少啮合过程中的冲击磨损，延长整套传动副的使用寿命。齿根部位做了足够的圆角过渡，避免热处理和受载时出现应力集中导致的齿根断裂问题，这也是重载传动件设计里很容易被忽略的细节，很多新手建模时直接做直角过渡，实际生产出来的零件很容易在交变载荷下从齿根位置开裂。

　　从安装边界来看，这款链轮的轮毂端面做了定位止口设计，安装时可以紧贴轴肩实现轴向定位，不需要额外加装定位套就能保证安装位置的精度，轮毂的轴向厚度经过匹配计算，既能保证花键配合的接触长度足够，不会出现花键齿面压溃的问题，也不会占用过多的轴向安装空间，适配那些轴系布置紧凑的设备结构。链轮的外圆齿顶直径、齿根圆直径都严格遵循链传动的设计规范，和配套链条的中心距、包角范围适配，安装时不需要对齿部做二次修配，只要保证花键轴的加工精度符合配合公差要求，就能直接装配使用。

　　在实际工况应用中，这类链轮常被用在刮板输送机、埋刮板给料机、联合收割机的割台传动部、矿山扒渣机的行走传动部这类设备上，这些场景的共同特点是工作环境恶劣，载荷波动大，传动系统维护不便，所以对零件的可靠性要求极高。设计时没有采用多余的减重孔或者轻量化结构，就是为了保证零件整体的刚性，哪怕是在瞬间过载的情况下，也不会出现轮齿变形、断裂的问题，毕竟在连续生产的作业线上，一个传动零件的失效就可能导致整条生产线停机，带来的损失远大于零件本身的成本。

　　建模过程中，齿部的阵列采用参数化关联设计，只要修改齿数、节距、滚子直径这些核心参数，就能快速生成对应规格的链轮模型，方便后续同系列不同参数产品的快速改型。内花键的参数也和对应标准的花键规格做了关联，不需要重复绘制齿形，能大幅提升设计效率。所有的过渡圆角、倒角都按照实际加工工艺要求做了设置，不是为了建模好看的装饰特征，比如齿侧的倒角是为了方便链条啮入，轮毂两端的倒角是为了安装时方便套入花键轴，所有的特征都有对应的工程实际意义，没有冗余的设计元素。

　　从受力角度分析，这款链轮在工作时，轮齿受到的是链条滚子的周期性挤压力，还有传动过程中的附加动载荷，一体式的结构让力的传递路径更短，从啮合齿到花键毂的力流过渡更顺畅，不会在联接部位出现力的突变，相比分体式结构，应力分布更均匀，热处理时的变形也更容易控制，整体的强度和刚性都更适配重载传动的需求。
