JETI光电无刷速度控制器结构设计

　　在航模动力系统、小型无人设备驱动、工业微型执行机构调速场景中，无刷速度控制器是衔接动力电源与无刷电机的核心功率部件，这款光电式无刷速度控制器的结构设计，完全围绕高功率密度工况下的可靠运行展开。从实际应用场景来看，这类控制器常被部署在航模固定翼、多旋翼无人机、小型无人车以及精密实验转台的动力回路中，需要在持续大电流输出、环境温度波动、振动冲击的工况下保持转速控制精度，光电式的信号采集结构相比传统霍尔传感方案，抗电磁干扰能力更强，在电机高速运转时的转速反馈延迟更低，能够适配高KV值无刷电机的快速调速需求。

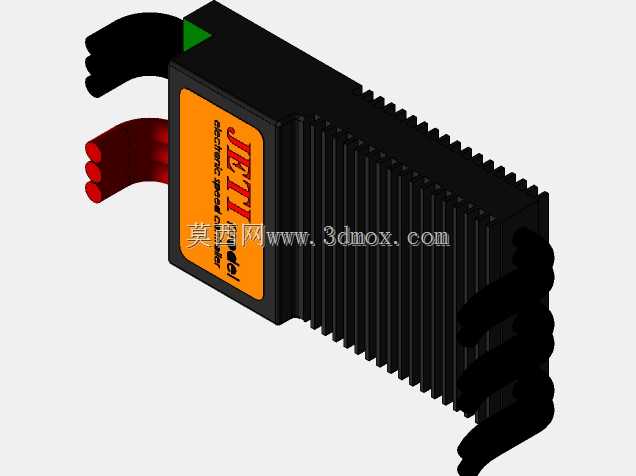

　　从产品功能特性来看，该控制器集成了功率驱动、信号采集、转速闭环调节、电源滤波多个功能模块，外壳采用带密集散热鳍片的一体化铝挤结构，鳍片沿控制器长度方向排布，在设备行进或气流流经时能够形成顺畅的散热风道，无需额外加装散热风扇即可带走持续大电流输出时功率器件产生的热量。外壳侧面预留的标签安装位采用下沉式设计，避免设备安装、插拔线材时标签被剐蹭脱落，出线端采用多股硅胶线分束布局，动力线与信号线分开排布，减少大电流动力回路对微弱转速反馈信号的电磁干扰。

　　设计思路上，结构工程师在布局阶段优先考虑了功率器件的热传导路径，将14颗功率晶体管直接贴合在铝壳内壁的安装平面上，中间涂覆导热硅脂降低接触热阻，让功率器件产生的热量能够直接传导到外壳鳍片散出，避免热量在内部PCB区域堆积。输入电容采用卧式贴装布局，既降低了控制器整体高度，也能在设备受振动时减少电容引脚的受力，避免长期振动下引脚脱焊。光电信号采集模块被布置在远离功率回路的一端，通过屏蔽层与功率区域隔开，减少功率开关动作时的高频信号串扰，保证转速采样的准确性。

　　外形尺寸与安装边界方面，控制器整体为长方体结构，长宽高尺寸控制在紧凑范围内，能够适配航模机身、小型设备舱内的狭窄安装空间，外壳两端的出线位置做了圆弧过渡处理，避免线材弯折时被外壳棱角割破绝缘层。安装时可通过鳍片间隙使用扎带固定，也可借助外壳侧面的平面粘贴双面胶固定，无需额外设计复杂的安装支架，能够适配不同设备的安装条件。输入侧的电容组能够缓冲电源端的电压波动，适配多节锂电池串联的供电场景，在电池电压骤变时保持控制回路的供电稳定，避免控制器出现复位、失控等异常情况。电缆交叉部分的结构设计充分考虑了不同线径的走线空间，输入输出线材在出线口处保留了足够的弯折半径，减少线材根部的应力集中，提升长期使用的可靠性。在实际选型适配时，工程师可根据设备的持续工作电流、安装空间尺寸、供电电压范围匹配该控制器，其紧凑的结构设计能够在有限的设备空间内完成动力调速功能，光电式的反馈方案也能满足高精度转速控制的需求，相比同功率等级的其他控制器，散热结构的优化让其在高负载工况下的温升更低，长时间运行的稳定性更有保障。
