风冷式单缸发动机散热缸体结构设计

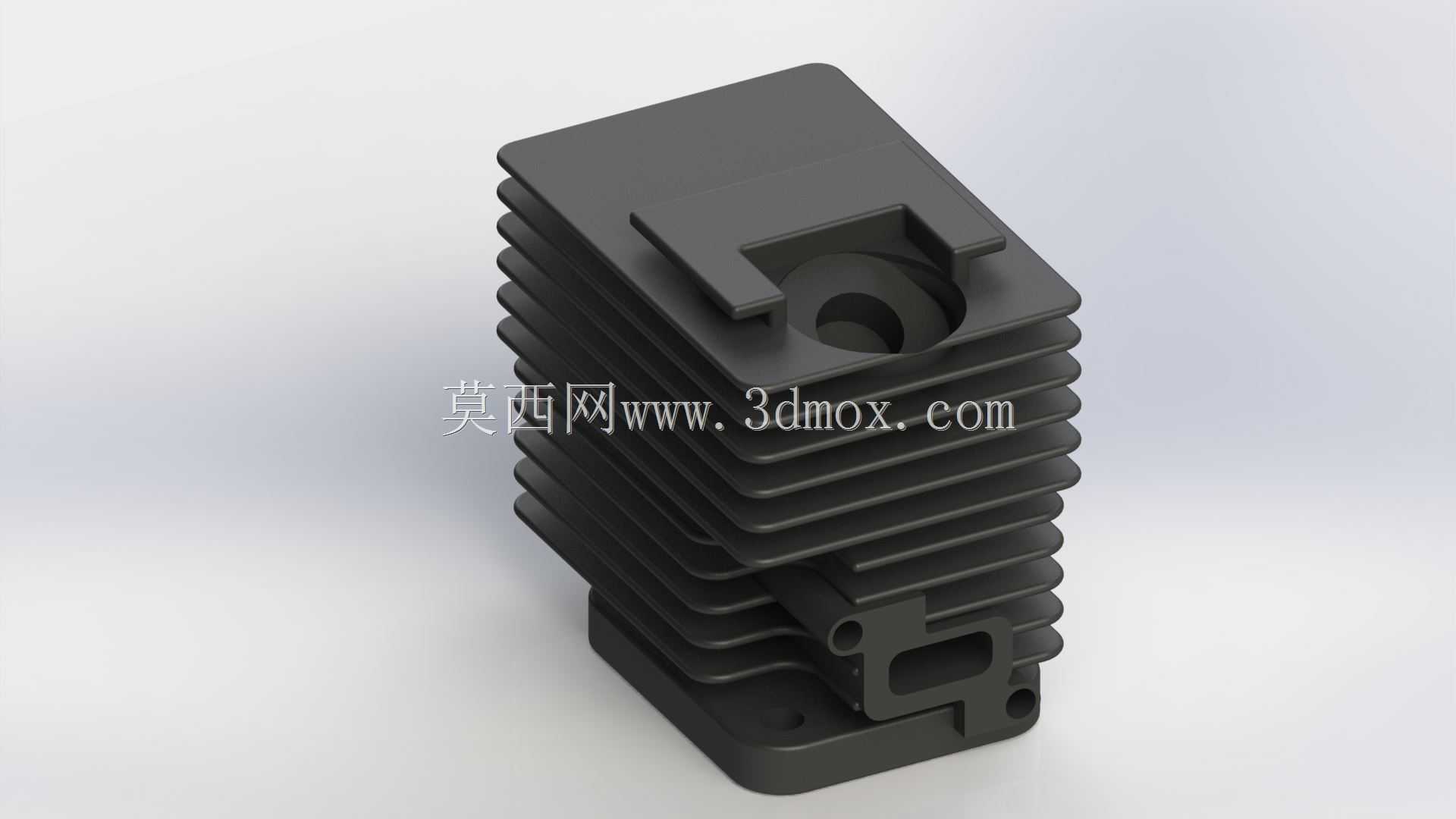

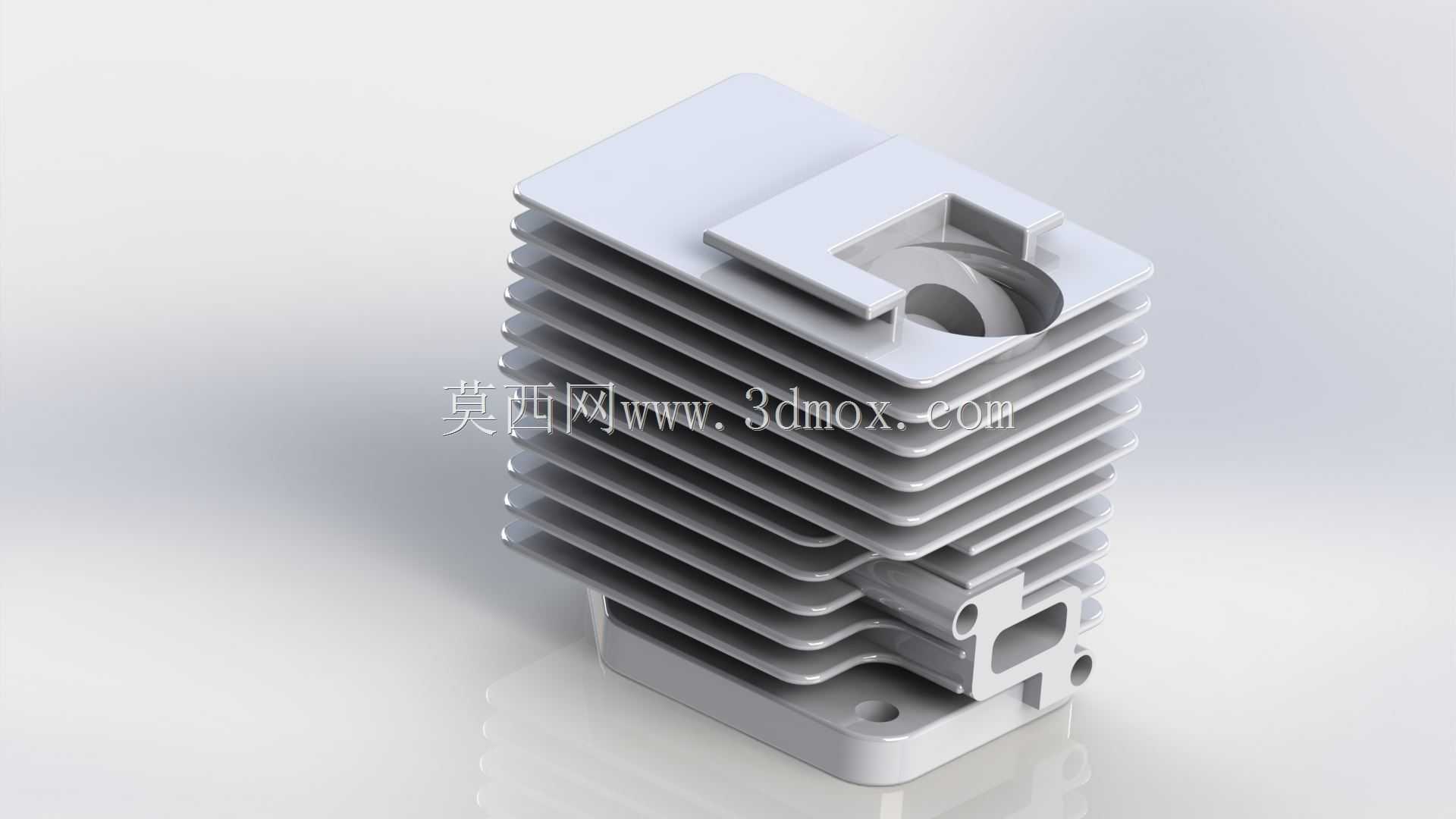

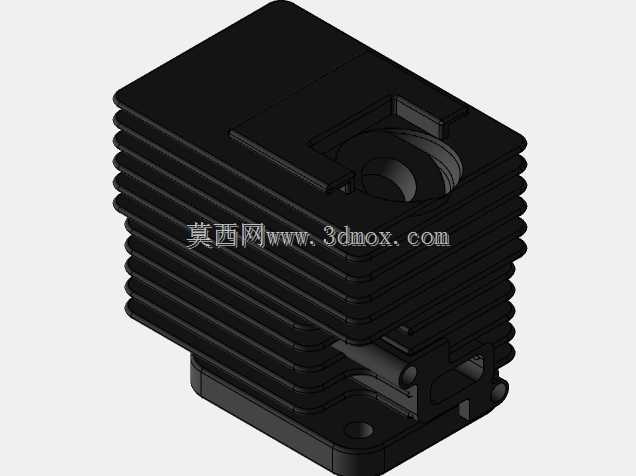

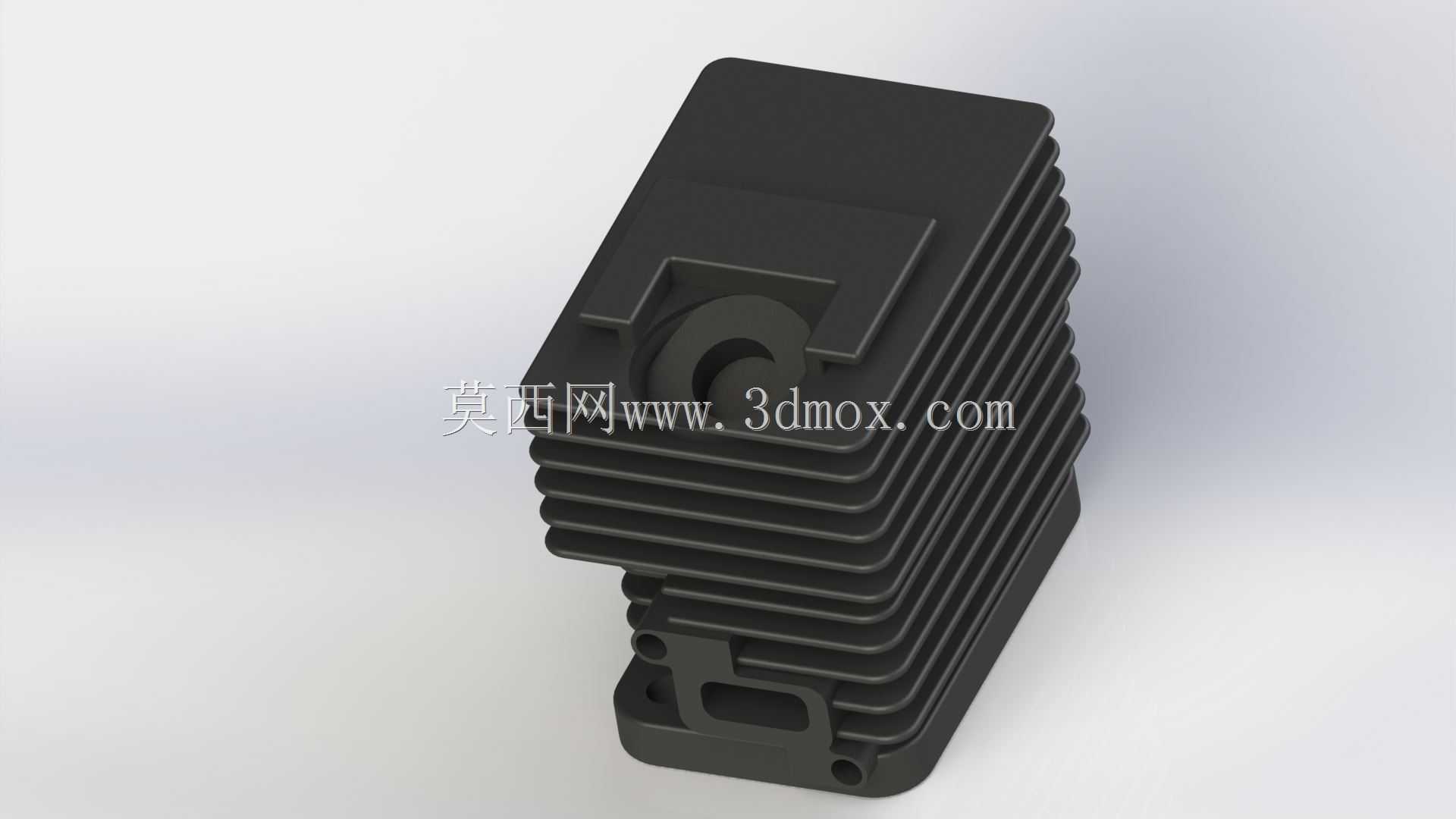

　　该零件为小型动力设备核心的散热承载构件，主要适配小排量单缸内燃动力单元，常见于通用汽油机、小型空压机、便携发电机组这类需要风冷散热的动力场景，在园林修剪机械、小型农用动力机具、便携工程动力头这类无法布置复杂水冷回路的设备上应用广泛。从结构功能来看，零件主体的多层平行鳍片是核心散热结构，鳍片采用等间距平行排布，相邻鳍片间预留了足够的空气流通间隙，当设备运行时，配套的冷却风可以顺着鳍片间隙快速穿过，将燃烧室传递到缸体的热量快速带走，避免动力单元因过热出现功率衰减、润滑失效甚至拉缸的故障。鳍片的厚度经过匹配计算，既保证足够的导热截面积，让缸筒内壁的热量可以快速传导到每一片鳍片的边缘，也不会因为鳍片过厚增加不必要的整机重量，

　　同时鳍片边缘做了微小的倒角处理，避免装配和维护过程中锐边划伤操作人员。零件上部的凸起安装位是为缸头组件预留的定位结构，上面的沉孔用于穿装缸头固定螺栓，安装面的平面度有严格要求，装配时需要配合密封垫片实现燃烧室的密封，防止燃气泄漏影响压缩比。下部的方形基座是整个缸体的安装定位基准，基座上的两个通孔用于穿装曲轴箱固定螺栓，基座与曲轴箱的配合面同样有平面度和粗糙度要求，保证结合面的密封性能，防止润滑油渗漏。侧面的异形凸台结构集成了气道安装位和传感器安装孔，其中带圆弧凹槽的位置是进气道的衔接部位，旁边的小孔用于安装温度传感器，可以实时监测缸体的工作温度，为动力单元的燃油喷射或者点火控制提供温度参数参考。在设计过程中，

　　首先需要匹配动力单元的排量和额定功率计算所需的散热面积，再根据整机的安装边界确定鳍片的总高度和外轮廓尺寸，避免鳍片和周边的启动拉盘、油箱、护罩等部件出现干涉；鳍片的间距需要结合配套冷却风的风速设计，风速较低的应用场景适当加大鳍片间距避免积尘堵塞，风速较高的场景可以适当缩小间距增加散热面积。安装边界方面，该缸体整体为近似方形的柱体结构，下部基座的安装孔中心距需要和对应曲轴箱的安装孔位完全匹配，上部缸头安装位的定位止口尺寸需要和缸头的定位凹腔精准配合，整体高度方向的尺寸需要匹配活塞的行程长度，保证活塞在上止点时的余隙容积符合设计要求，不会出现活塞碰气门或者顶缸盖的问题。侧面凸台的外伸尺寸需要控制在整机的宽度边界内，避免和周边的机架、

　　覆盖件产生干涉，同时传感器安装孔的深度和螺纹规格需要匹配选定的温度传感器型号，保证传感器的测温端可以准确接触到缸体的高温区域，测量数据准确可靠。从结构强度角度，鳍片和缸筒主体的连接位置做了圆角过渡，避免应力集中在设备运行振动过程中出现鳍片断裂的问题，基座位置的壁厚做了局部加强，承受缸头螺栓的预紧力和燃烧过程中的爆发压力，不会出现基座变形导致的密封失效问题。整个零件的材质通常选用导热性能较好的铝合金，采用压铸工艺成型后再对安装面、缸筒内壁进行机加工，兼顾导热性能、结构强度和批量生产的经济性，在满足散热需求和安装强度的前提下，尽可能压缩零件的整体重量，适配便携类动力设备的轻量化设计需求。
