框架式分层物料承载机架结构设计

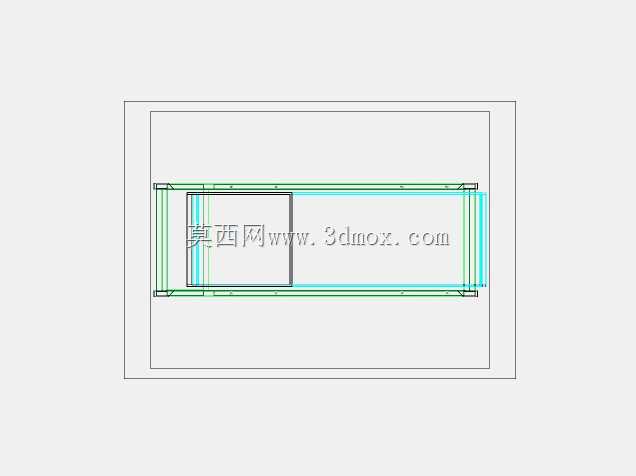

　　该框架式分层承载结构主要面向生产车间线边暂存、工位物料周转、轻型仓储分拣等场景使用，区别于常规焊接式固定货架，整体采用型材拼接的框架主体，在设计阶段就充分考虑了现场安装的便捷性与后期改造调整的冗余空间。从结构布局来看，主体框架采用矩形截面型材搭建四周立柱与上下横梁，立柱与横梁的连接节点处设置有角件固定位，无需复杂焊接工序，现场仅需标准紧固件即可完成整体组装，对于需要频繁调整工位布局的组装车间而言，这种结构可以快速拆解转运，重新搭建时不需要额外的焊接校正工序，能大幅降低产线调整的停机等待时间。

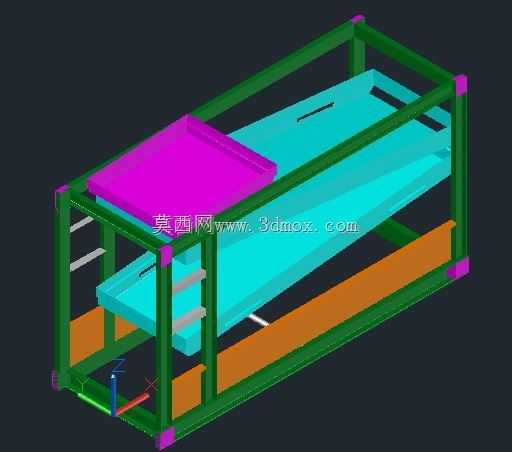

　　分层承载部分设置了三层不同功能的置物面，最上层为平面硬质置物台，可放置工装夹具、作业指导书存放板或者小型检测工具，台面边缘做了凸起挡边设计，避免放置的小件物料受设备振动滑落；中间层为倾斜式置物滑道，滑道面设置有平行的导向挡条，适合放置带周转盒的标准件物料，依靠重力实现物料的先进先出，作业人员无需探身即可取到滑道前端的物料，能有效减少工位取料的动作浪费，适配流水线工位的物料补给需求；最下层为平置的大尺寸置物层，可放置重量稍大的待加工工件或者成品周转箱，层板下方预留了足够的离地间隙，方便日常地面清洁以及扫地机等清洁设备通行，避免卫生死角积尘积屑。

　　从安装边界来看，整体框架的宽度适配标准1200mm宽度的物流通道，深度控制在800mm，不会过多占用工位的操作空间，整体高度控制在1100mm，刚好匹配站立作业人员的手肘操作高度，取放上层物料时不需要抬臂过高，长时间作业也不容易产生肢体疲劳。框架的四个底脚预留了脚轮安装孔与固定地脚的安装位，用户可以根据实际使用需求选择安装万向脚轮做成移动周转架，或者安装可调地脚固定在地面作为固定工位架使用，可调地脚的调节行程预留了30mm，可适应车间地面不平整的安装条件，保证架体放置平稳不会出现晃动。

　　在结构强度设计上，每层置物面的承载能力按照单层均布载荷50kg进行校核，框架主体的型材壁厚选型经过受力仿真验证，在额定载荷下横梁的最大扰度控制在1mm以内，不会出现层板下弯导致物料滑落的问题。框架的侧面预留了附件安装孔位，可以根据使用需求加装工具挂钩、物料盒挂条、防静电接地端子等附件，适配电子组装、机加工零部件存放、装配工位物料补给等不同场景的使用需求。倾斜滑道的角度设置为5度，既可以保证周转盒依靠重力顺畅滑动，又不会因为角度过大导致物料下滑速度过快产生撞击，滑道末端设置有阻挡块，避免周转盒滑出滑道掉落。

　　设计过程中充分考虑了加工工艺性，所有型材的下料长度均采用标准模数，不需要特殊定制长度的型材，加工时仅需按照定长下料、端面处理后即可进行组装，零部件的通用化率达到90%以上，后期如果出现零部件损坏，可直接采购标准型材进行替换，不需要专门开模定制配件，大幅降低了后期的维护成本。架体的整体结构没有复杂的曲面造型，所有零部件均为常规机加工与标准型材件，无论是小批量定制加工还是批量生产都有较好的工艺经济性，同时组装完成后的架体棱角处均做了倒角处理，避免作业人员磕碰受伤，符合车间生产的安全规范要求。
