六缸发动机排气歧管结构设计方案

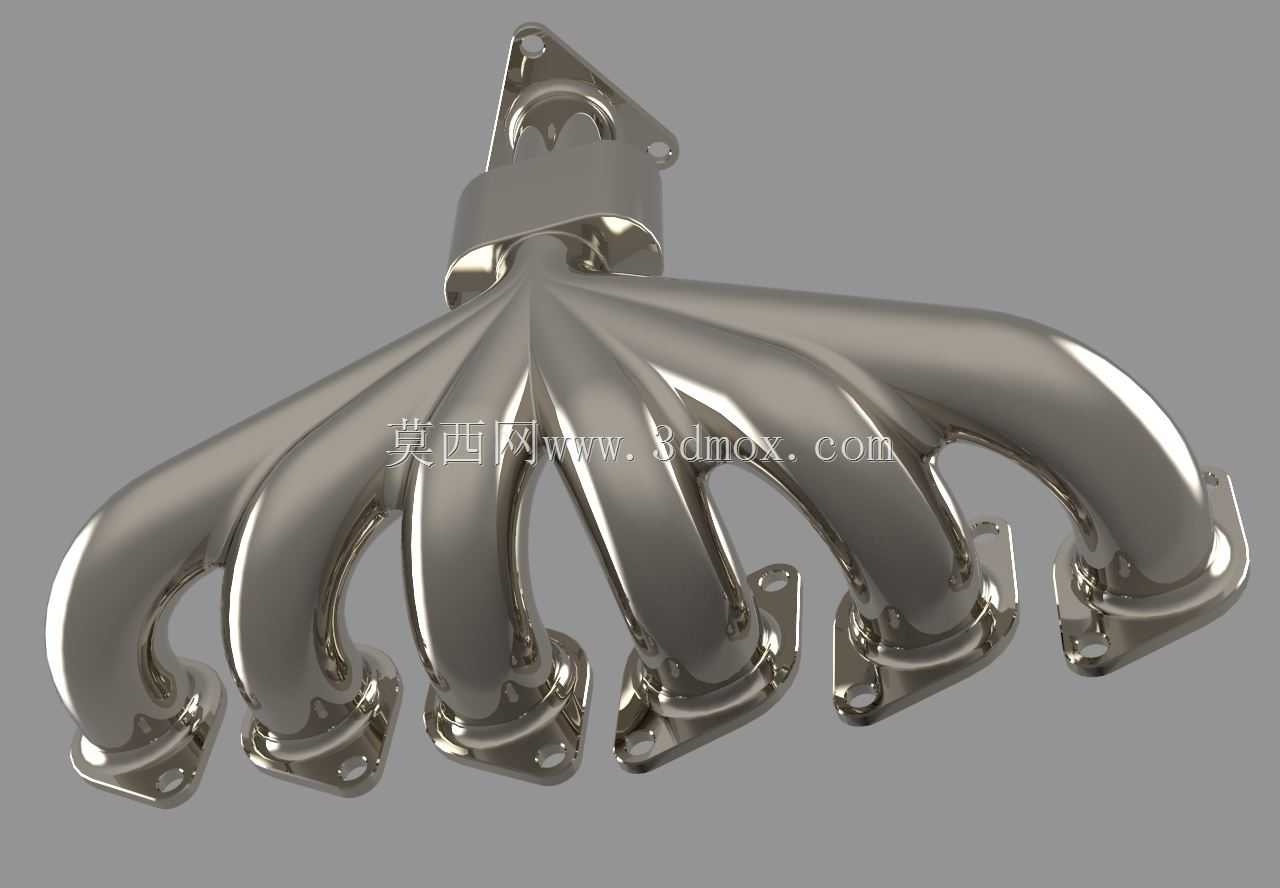

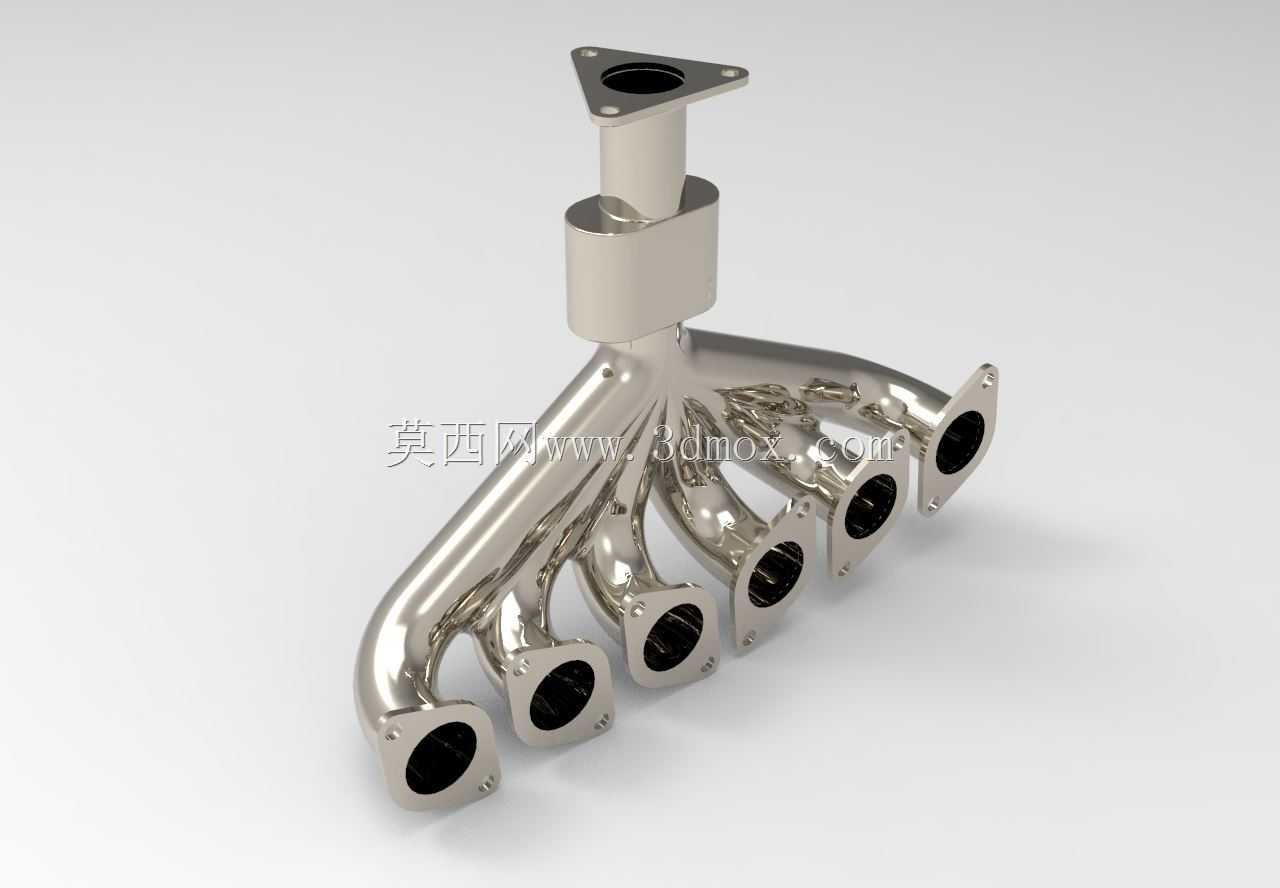

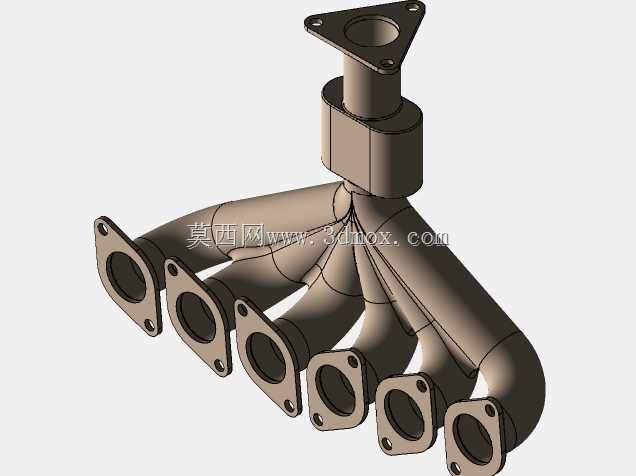

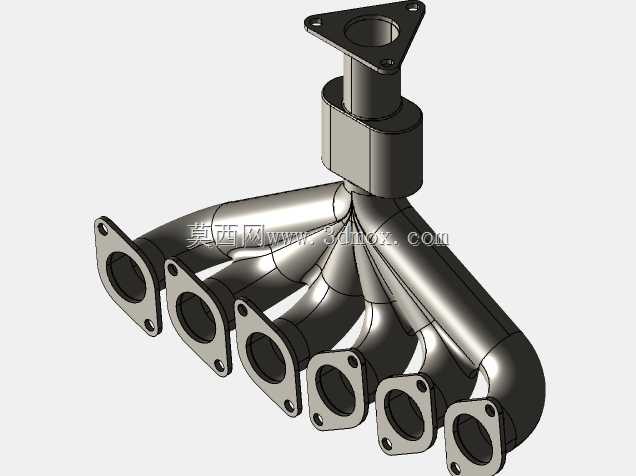

　　在直列六缸内燃机的进排气系统开发中，排气歧管的结构合理性直接决定发动机的排气效率、动力输出特性与舱内布局适配性，本次设计的六缸排气歧管采用等长管路排布逻辑，针对直列六缸发动机的点火顺序做了管路长度的匹配计算，避免各缸排气脉冲出现相互干涉的问题。从实际装车场景来看，这类歧管多用于大排量直列六缸乘用车、轻型商用车的自然吸气或涡轮增压机型，安装位置位于发动机缸盖排气侧，上端通过三角法兰对接排气总管或涡轮增压器进气端，下端六个带安装孔的法兰分别对应一到六缸的排气道口，法兰面均预留了密封垫安装的压紧余量，安装孔位的位置度公差控制在0.1mm以内，保证与缸盖排气口的同轴度，避免长期高温工况下出现漏气、垫片冲蚀的问题。

　　设计过程中首先考虑的是排气背压的控制，每一段支管的弯曲半径都经过流场仿真验证，避免出现急弯、截面突变的结构，减少排气气流的沿程阻力，支管交汇处的集合管采用渐变扩径结构，让各缸排出的废气能够平稳汇入总管，不会因为气流对冲产生额外的阻力损失。外形尺寸方面，整体结构沿缸盖排气侧横向排布，六个支管的间距完全匹配直列六缸缸盖的排气口中心距，上端连接法兰的安装孔采用三角分布形式，适配主流的涡轮增压器或三元催化器入口安装尺寸，整体外轮廓的最大宽度、高度与伸出长度都严格控制在发动机舱的预留安装边界内，不会与周边的防火墙、悬置支架、冷却管路产生运动干涉。管壁厚度的选取兼顾了高温强度与轻量化需求，采用等壁厚设计，壁厚值满足排气高温下的结构刚度要求，

　　避免发动机运行过程中出现共振开裂的问题，同时支管与法兰的连接位置做了圆弧过渡处理，减少应力集中，提升部件的疲劳寿命。从功能特性来看，该歧管能够将六个气缸排出的高温废气有序汇集导出，同时通过管路长度的匹配，利用排气脉冲效应提升气缸的扫气效率，帮助发动机在中高转速区间获得更顺畅的排气表现，降低泵气损失。设计时还考虑了热膨胀的补偿问题，各支管的弯曲形态预留了一定的热变形余量，避免发动机从冷机到热机的温度变化过程中，歧管因为热胀冷缩产生过大的内应力，导致法兰面变形漏气或者焊缝开裂。表面的金属质感处理也对应了实际产品的铸造或不锈钢焊接工艺的外观特征，各个安装法兰的端面都设计为精加工平面，保证密封性能，法兰上的螺栓孔采用通孔设计，

　　适配标准的缸盖排气螺栓规格，安装时不需要额外做孔位修整。在实际的发动机台架测试场景中，这类结构的排气歧管能够在全转速区间维持稳定的排气背压，不会因为某一缸的排气脉冲影响相邻气缸的排气效率，同时集合管的容积设计也兼顾了涡轮响应速度与排气顺畅度，对于涡轮增压机型来说，能够让涡轮在更低的转速下建立起目标增压压力，提升发动机的低速扭矩表现。整个结构没有多余的冗余设计，所有的管路走向都服务于气流顺畅性与安装适配性，支管之间的间隙也预留了隔热罩的安装空间，方便后续装车时加装隔热部件，避免高温歧管烘烤周边的线束、橡胶管路，提升整车运行的可靠性。
