产线仓储联动AGV自动导引输送系统

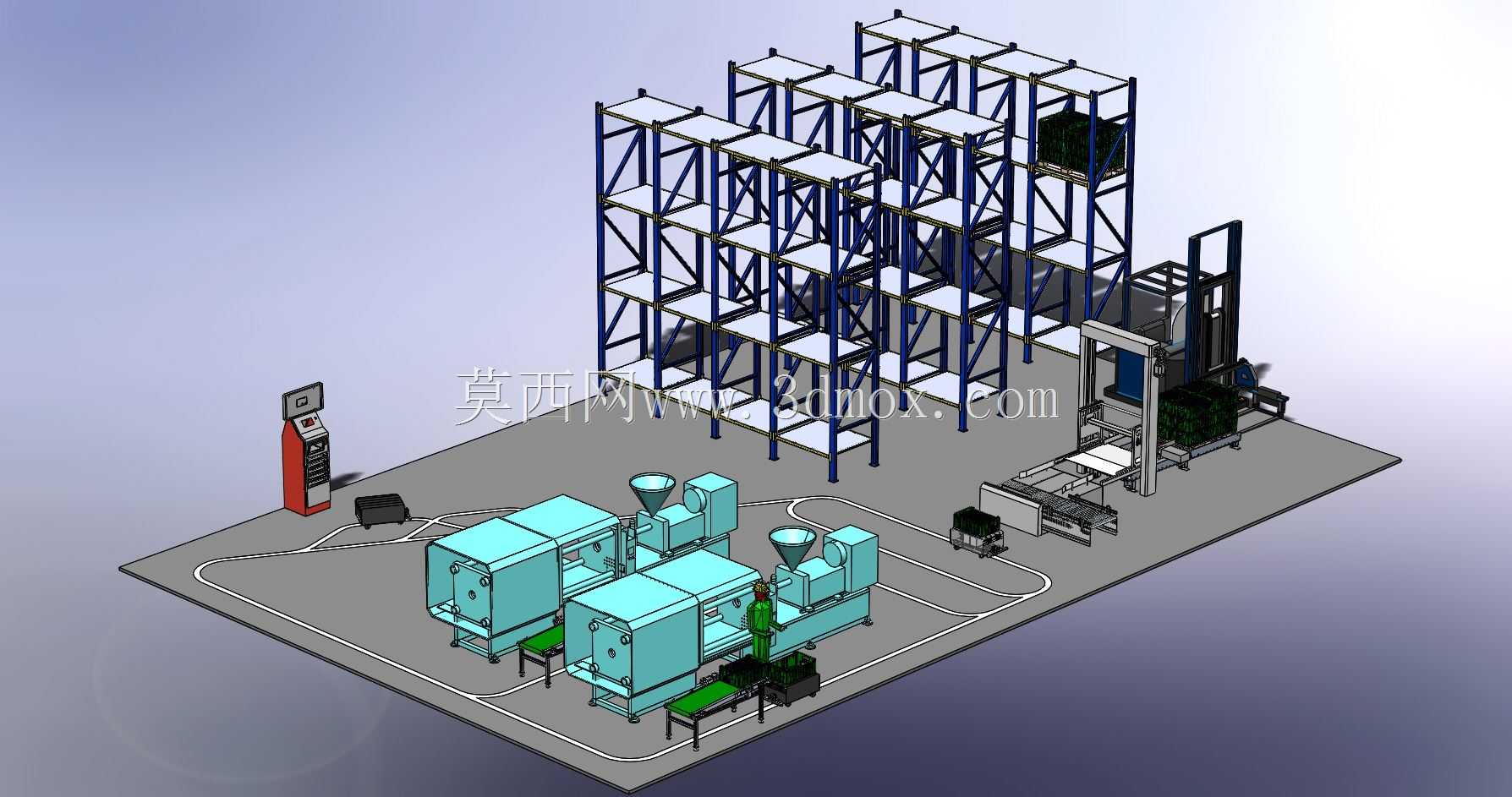

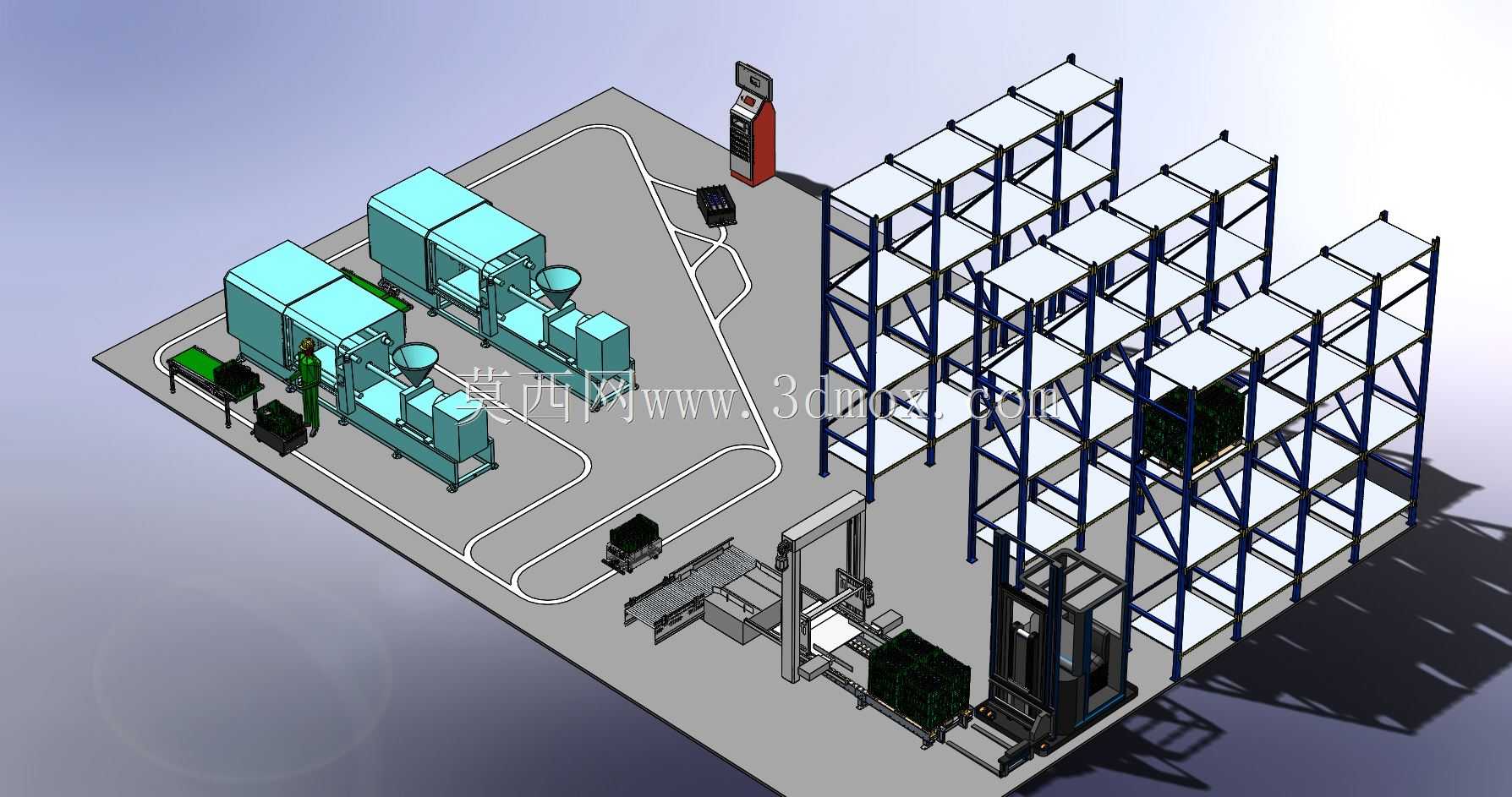

　　这套自动导引输送系统的三维布局，完整还原了离散制造车间内产线与仓储端的物料流转全链路场景，覆盖从机加工工位产出工件到立体仓储入库、再按需补料到装配工位的全流程无人化转运逻辑，适配多品种小批量的柔性生产模式，可替代传统人工叉车、地推料车的转运方式，降低车间内物流通道的人员通行安全风险，同时减少线边物料堆积的空间占用。

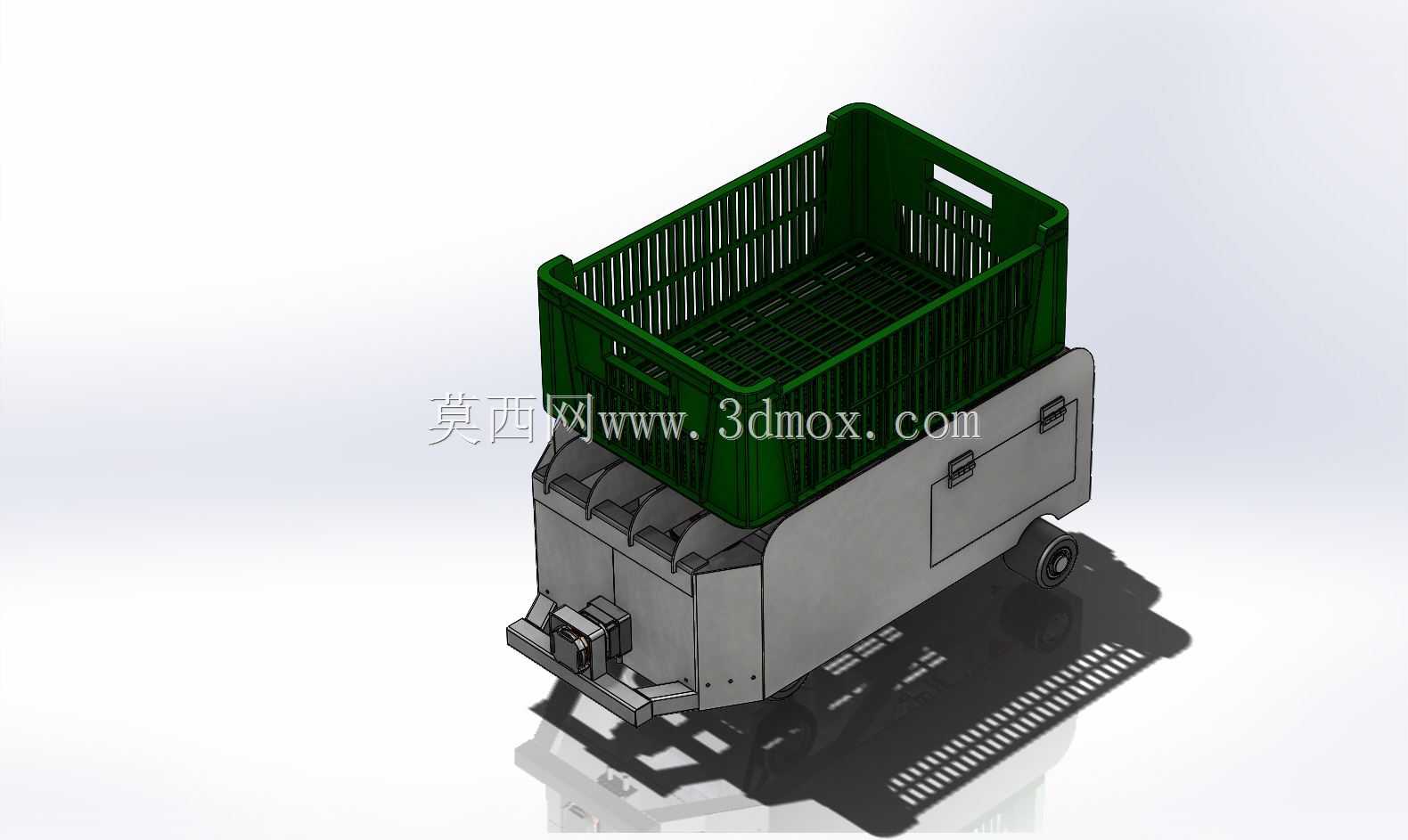

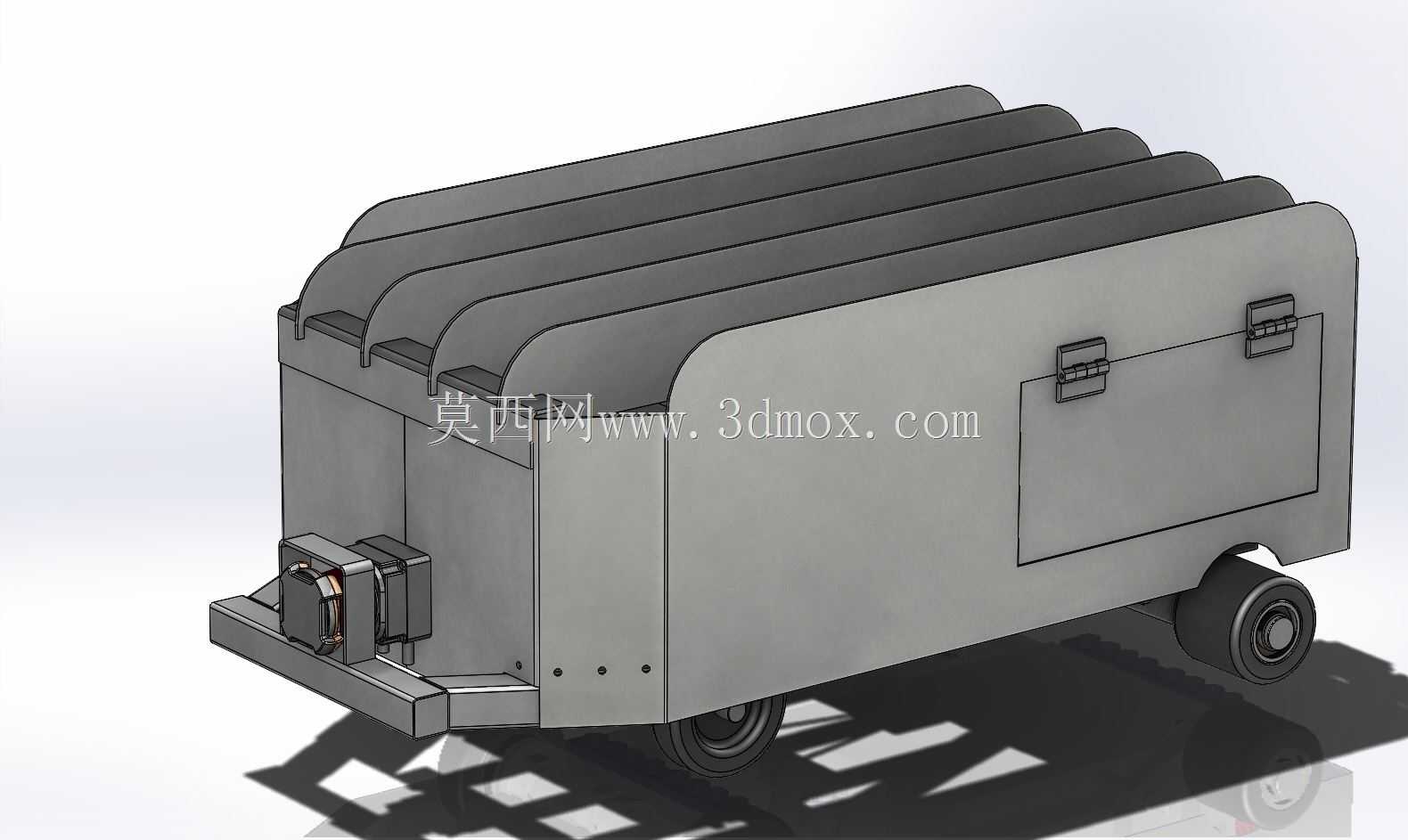

　　从实际落地的应用边界来看，整套系统的运行通道预留宽度适配1.2米的标准AGV通行需求，转弯半径按照设备最大外廓做了300mm的安全余量设计，产线设备与仓储货架之间的接驳位置，预留了AGV举升对接的150mm高度差空间，避免运行过程中出现剐蹭卡滞。整套系统里的AGV本体采用潜伏顶升式的结构设计，额定承载能力覆盖45kg的常规轻型工件转运需求，运行速度上限设置为0.5m/s，兼顾转运效率与车间内人员混行场景下的制动安全距离，车体表面的防撞触边、顶部的二维码识别导航模块、侧边的障碍物检测传感器都在模型中做了结构还原，可直接用于方案阶段的布局干涉校验。

　　设计这套布局的时候，首先是按照车间实际的设备排布做了动线规划，AGV的磁条/二维码导航路径采用闭环回路设计，避免多台设备运行时出现路径对冲的死锁问题，路径上设置的充电工位位于产线与仓储区的中间闲置角落，不占用主物流通道，可支持设备低电量时自动回充，无需人工干预。产线端的接驳工位设置在每台加工设备的出料侧，AGV停靠位置与设备出料口的水平对接误差控制在±10mm以内，配合产线端的出料斜坡可直接完成工件的转移，无需额外加装移栽机构；仓储端采用横梁式组合货架，单货位的承载尺寸与AGV顶升后的托盘尺寸完全匹配，货架底层预留了AGV潜入的空间，可直接完成整托物料的上架存取，高层货位则配合堆垛设备完成重型物料的存储，整体仓储空间利用率比传统平面存储提升60%以上。

　　从结构建模的细节来看，整套模型里的AGV车体、货架、产线加工设备、充电桩、对接输送台都做了等比例的尺寸还原，所有部件的安装基准面都按照实际车间的地面标高做了对齐，可直接导入工厂仿真软件做物流节拍验证，核算不同产能需求下的AGV配置数量，避免方案阶段出现设备配置不足导致的产能瓶颈，或是过量配置造成的成本浪费。模型里的路径走线也按照实际施工的转弯半径、直段长度做了绘制，可直接用于前期的现场施工点位参考，减少现场勘测的重复工作量。

　　在功能适配性上，这套系统可根据不同行业的产线需求做模块调整，比如电子组装行业可更换为皮带接驳的AGV本体，机加工行业可更换为带辊筒对接的重载型AGV，仓储货架的层数、货位尺寸也可根据存储物料的规格做参数化调整，整体布局的拓展性较强，可适配不同面积的车间场景，从几百平的小型加工车间到上万平的智能工厂仓储物流区都可基于这套基础布局做适配修改。
