单坡式钢结构遮阳遮雨棚架结构设计

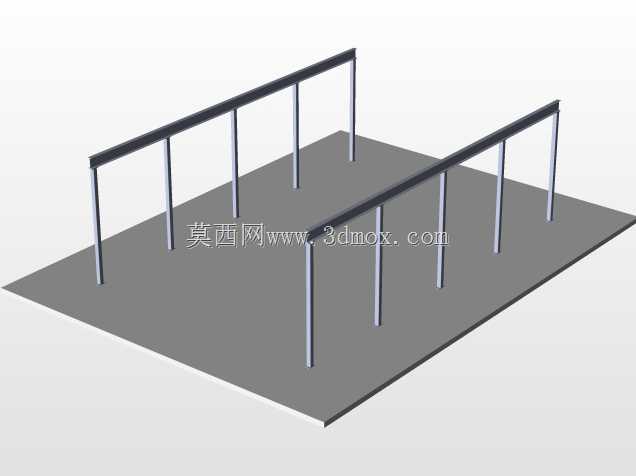

　　这类单坡式钢结构棚架在厂区临时物料堆放区、户外设备防护区、非机动车停放区以及小型作业工位遮护场景中应用十分广泛，相比传统混凝土结构的遮雨设施，钢构件装配式的结构形式施工周期短，后期可根据场地需求灵活移位或拓展，构件全部采用工厂预制后现场栓接或焊接固定，对场地基础的要求更低，仅需做简单的硬化地坪即可完成安装固定。从结构受力逻辑来看，整个棚架采用立柱支撑单坡排水的屋面体系，立柱采用等截面矩形钢管制作，沿棚架进深与开间方向均匀排布，每根立柱底部与预埋在硬化地坪内的钢板焊接固定，立柱之间通过横向系杆连接形成整体框架，避免单根立柱受侧向力出现失稳变形。屋面部分的主承重梁采用变截面H型钢或者焊接工字钢，沿棚架坡度方向布置，

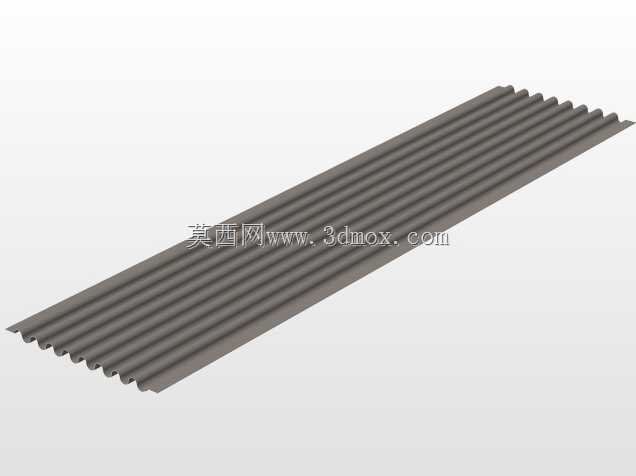

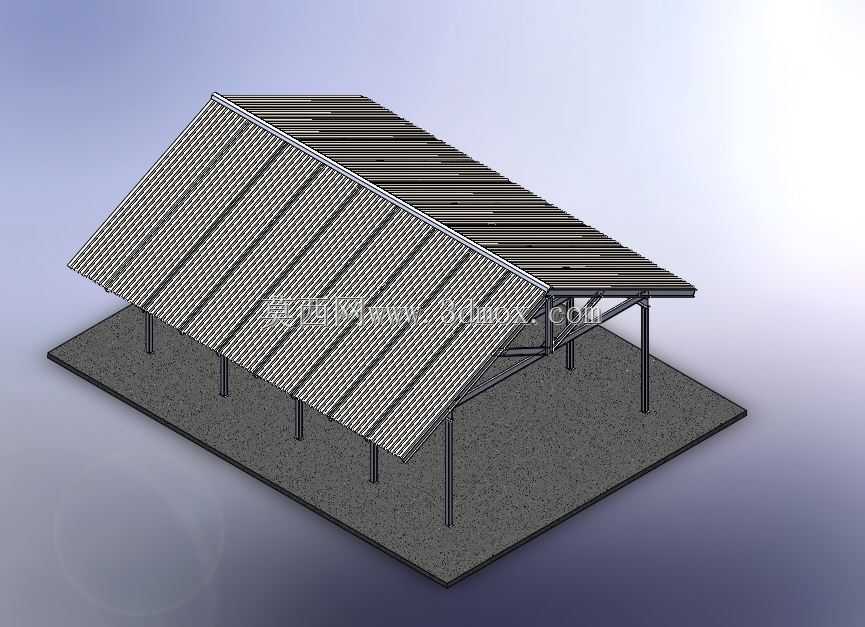

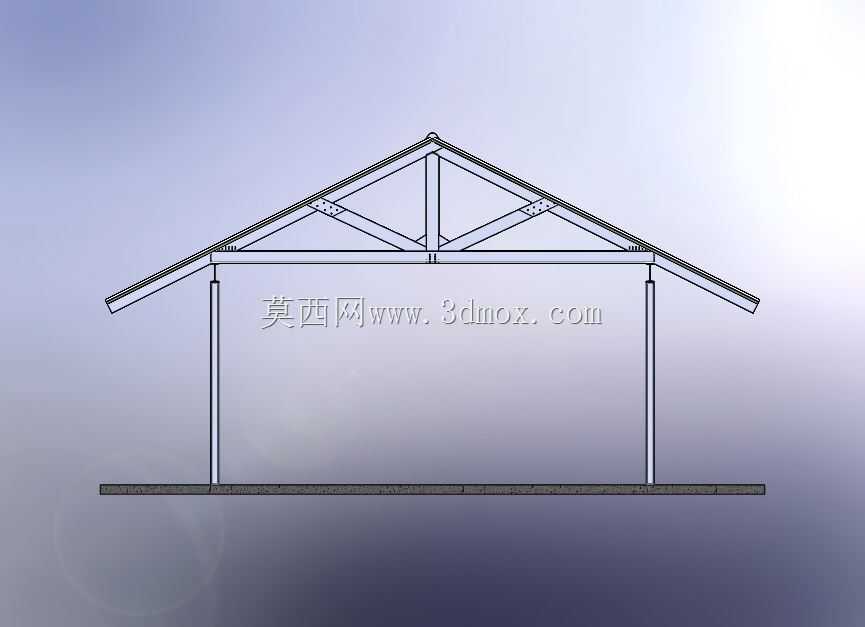

　　主钢梁之间设置横向檩条，檩条采用C型冷弯薄壁型钢，通过螺栓固定在主钢梁上翼缘位置，屋面板采用压型彩钢板或者采光瓦，通过自攻螺钉固定在檩条上，单坡的屋面坡度设置在5%到10%之间，能够快速排走屋面雨水，避免屋面积水增加结构荷载。在设计这类棚架的时候，首先要根据使用场景确定棚架的覆盖范围，常规的小型单棚开间方向单跨尺寸在3米到6米之间，进深方向根据需求可做到4米到8米，立柱高度一般设置在2.5米到3.5米，满足人员通行或者小型设备放置的净空要求，若需要满足货车通行需求，立柱净空高度则要提升到4米以上。荷载取值方面，除了要考虑屋面构件的自重之外，还要结合项目所在地的气象条件，核算屋面的雪荷载、风荷载，

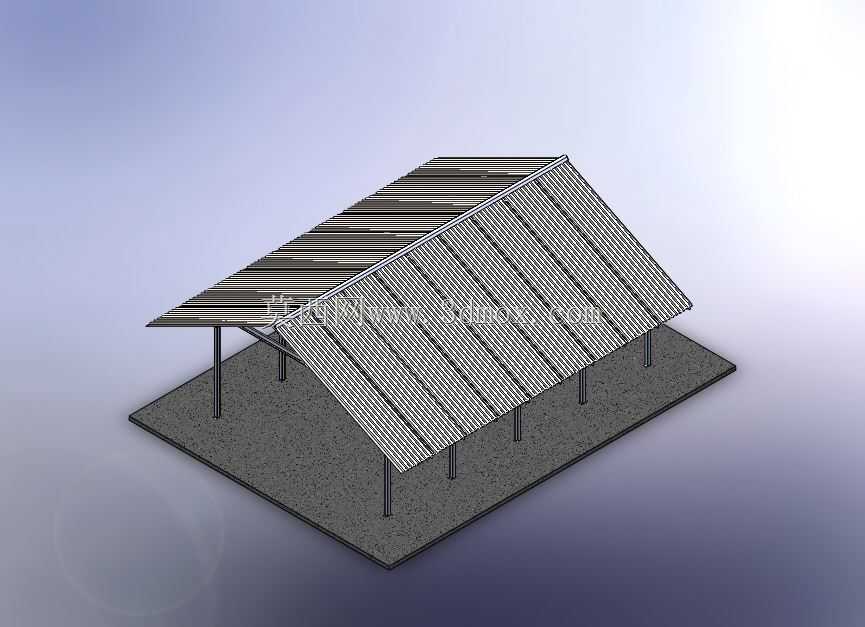

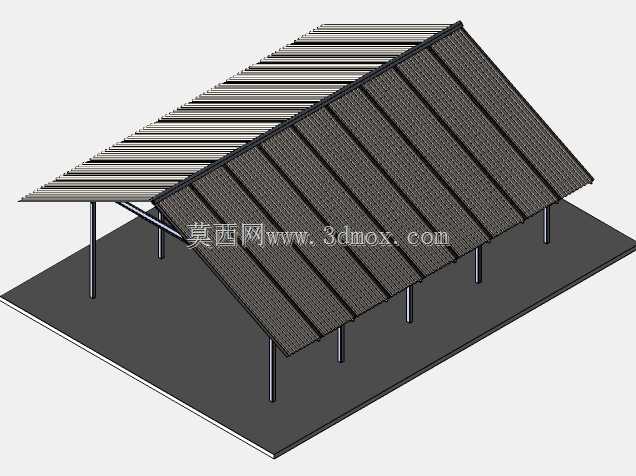

　　沿海区域还要额外考虑台风工况下的结构抗拔能力，所有立柱与基础的连接节点、钢梁与立柱的连接节点都要做受力验算，避免极端天气下结构出现倾覆或者构件变形。整个结构的焊接节点全部采用连续角焊缝，焊脚尺寸根据构件壁厚确定，所有钢构件出厂前都要做除锈并喷涂防锈底漆，现场安装完成后再对焊缝位置补刷面漆，提升结构的抗锈蚀能力，延长户外使用寿命。相比双坡形式的棚架，单坡结构的构件数量更少，加工制作难度更低，排水方向统一，在场地一侧有墙体或者相邻建筑的时候，单坡形式可以直接将高点靠墙布置，雨水统一排向场地外侧，不会出现雨水流向建筑墙体或者相邻区域的问题。在建模过程中，采用焊接件特征来搭建整个结构，能够快速完成不同规格型材的拼接，

　　自动处理构件之间的相交裁剪，同时可以直接提取每个构件的下料长度、截面规格，方便后续生成加工图纸与材料清单，所有构件的定位都要严格对齐安装基准，保证现场安装的时候构件能够精准对位，减少现场扩孔、切割的调整工作量。这类棚架的安装边界需要注意，立柱外侧要预留至少0.5米的操作空间，方便后期维护以及排水槽的安装，屋面高点位置如果靠近建筑，要保证与建筑外立面之间留有足够的检修间隙，避免屋面排水冲刷建筑墙面，同时整体结构不能超出场地的用地红线，若在厂区内部布置，还要避开地下管线、消防通道等关键位置，保证结构安装后不影响场地的正常通行与管线运维。
