传感器配套多孔法兰式安装面板结构

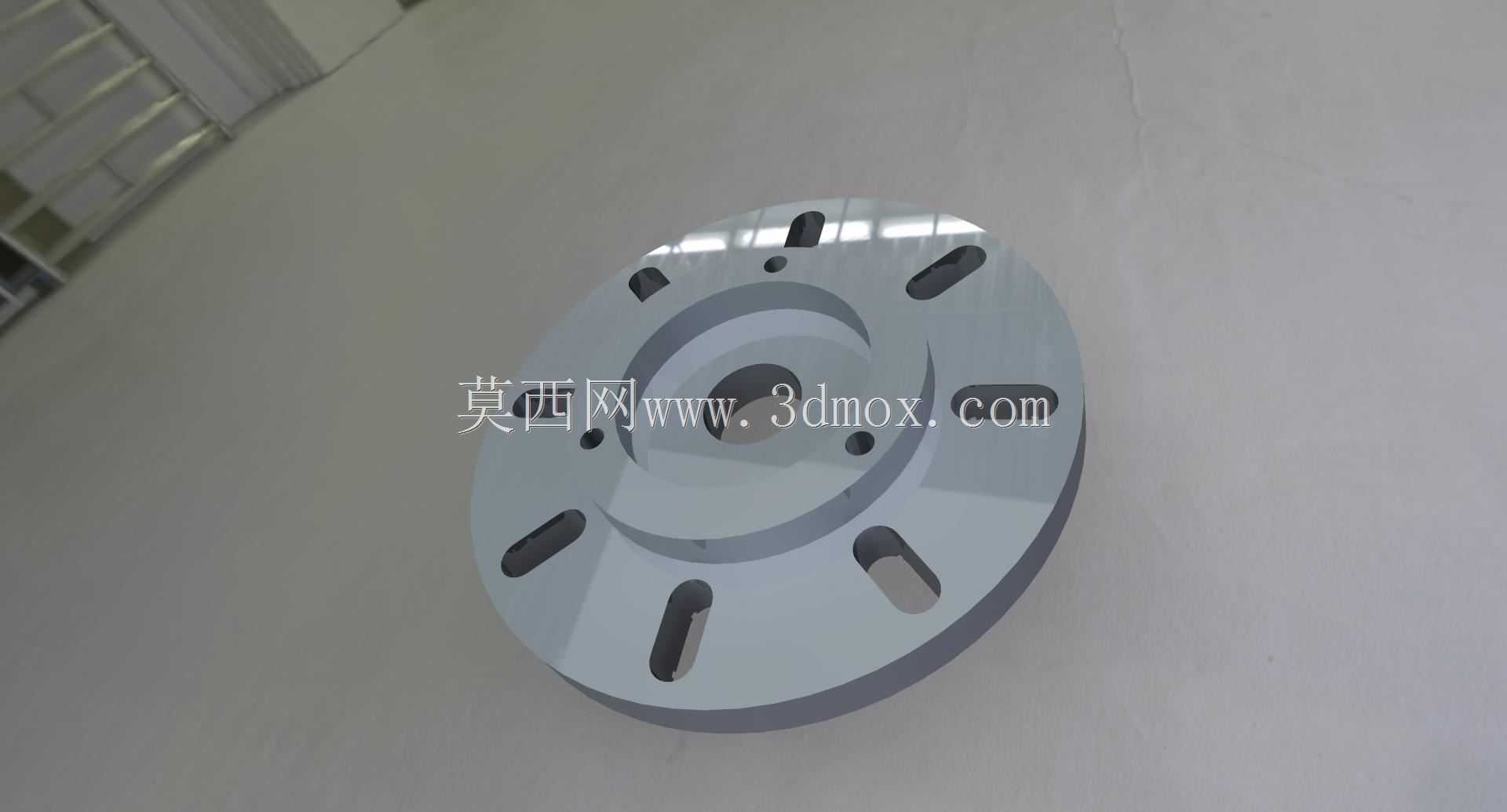

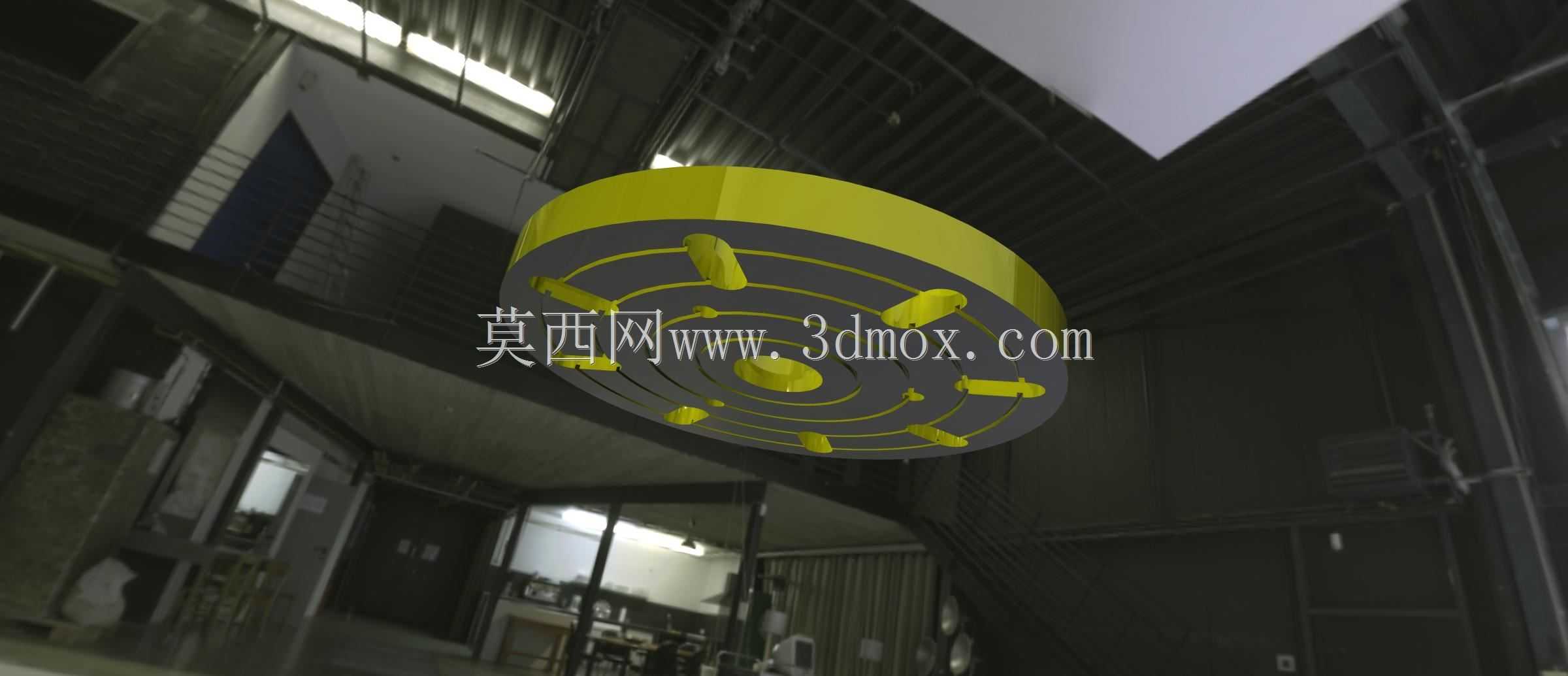

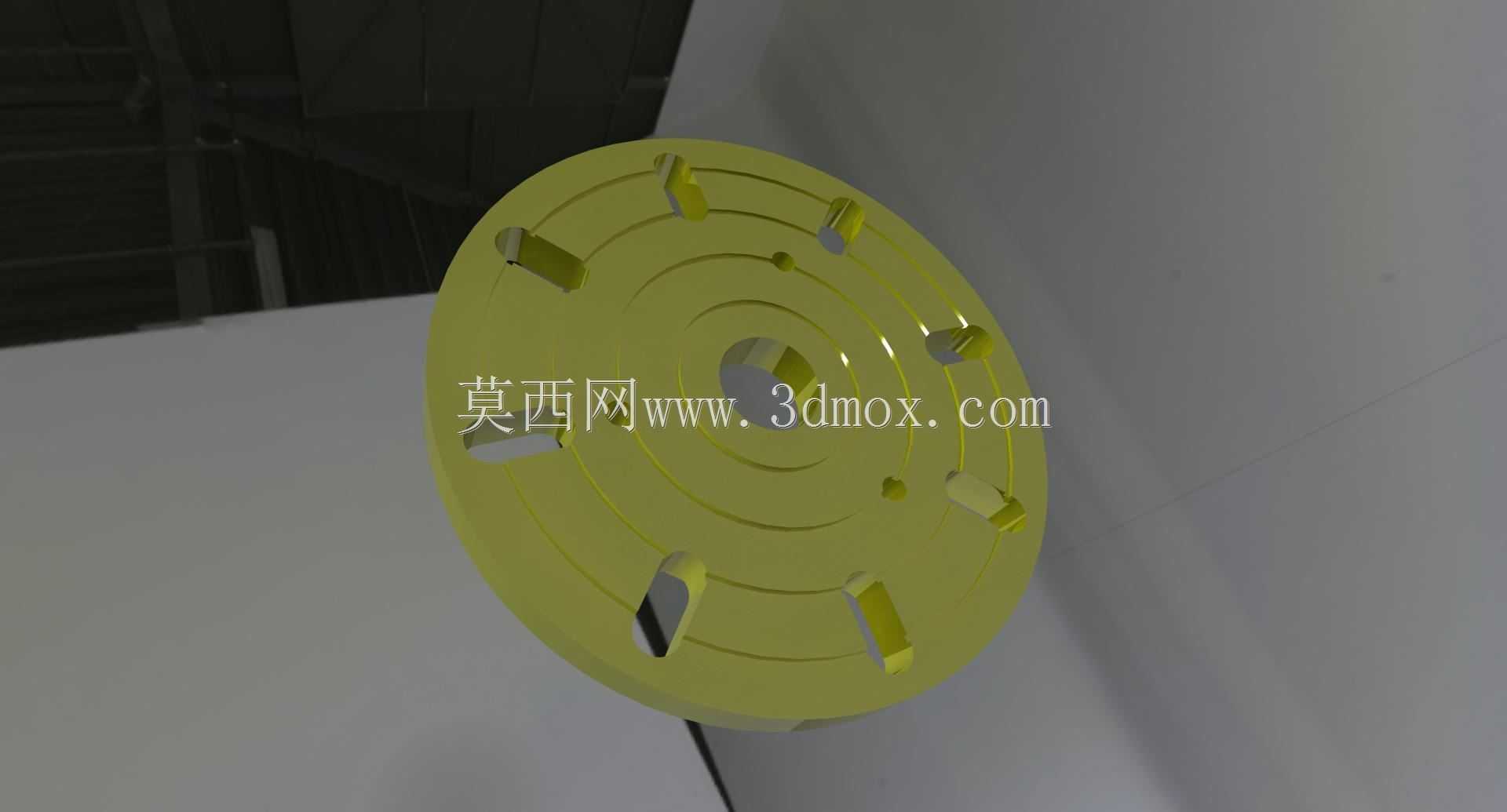

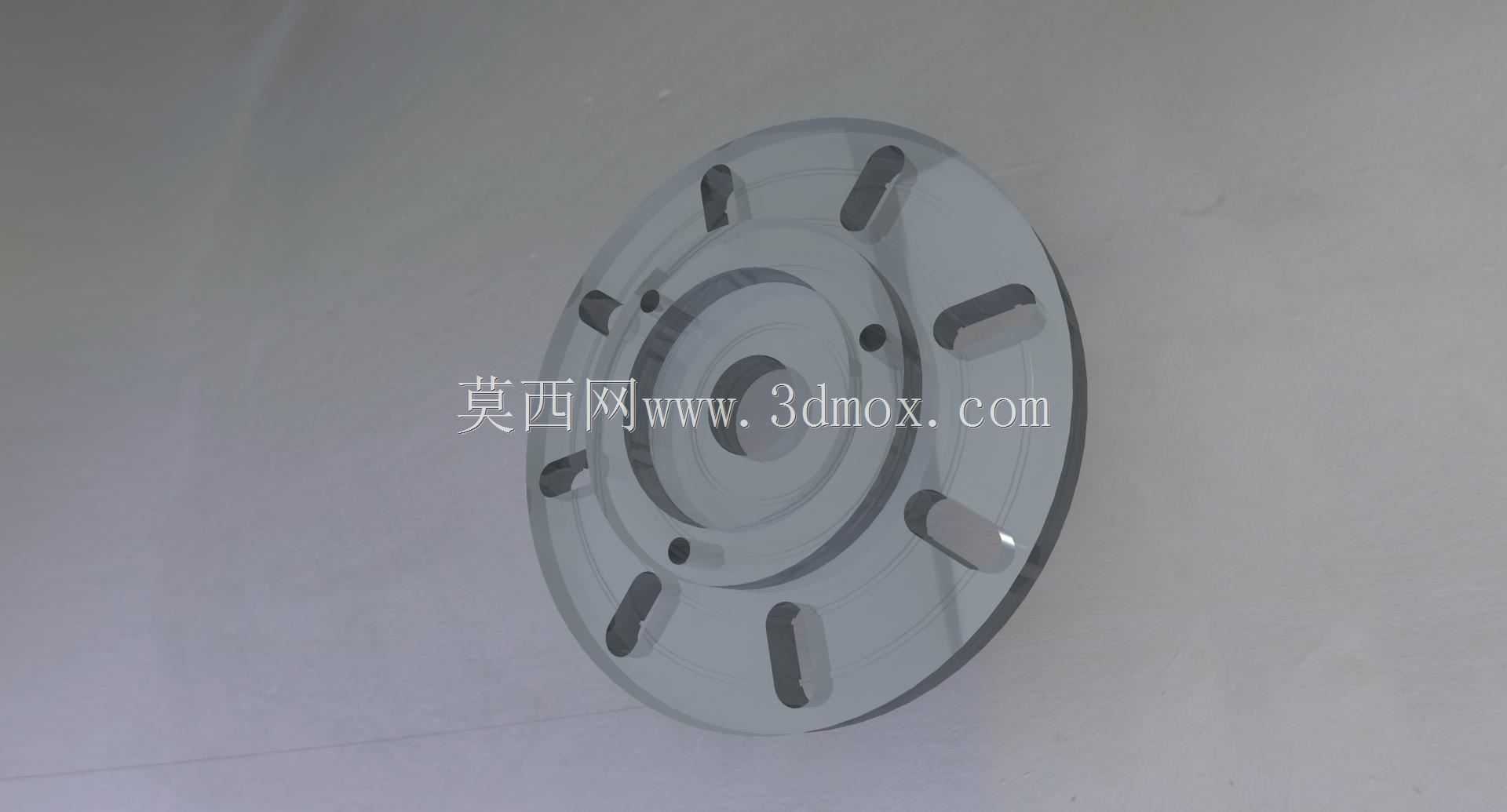

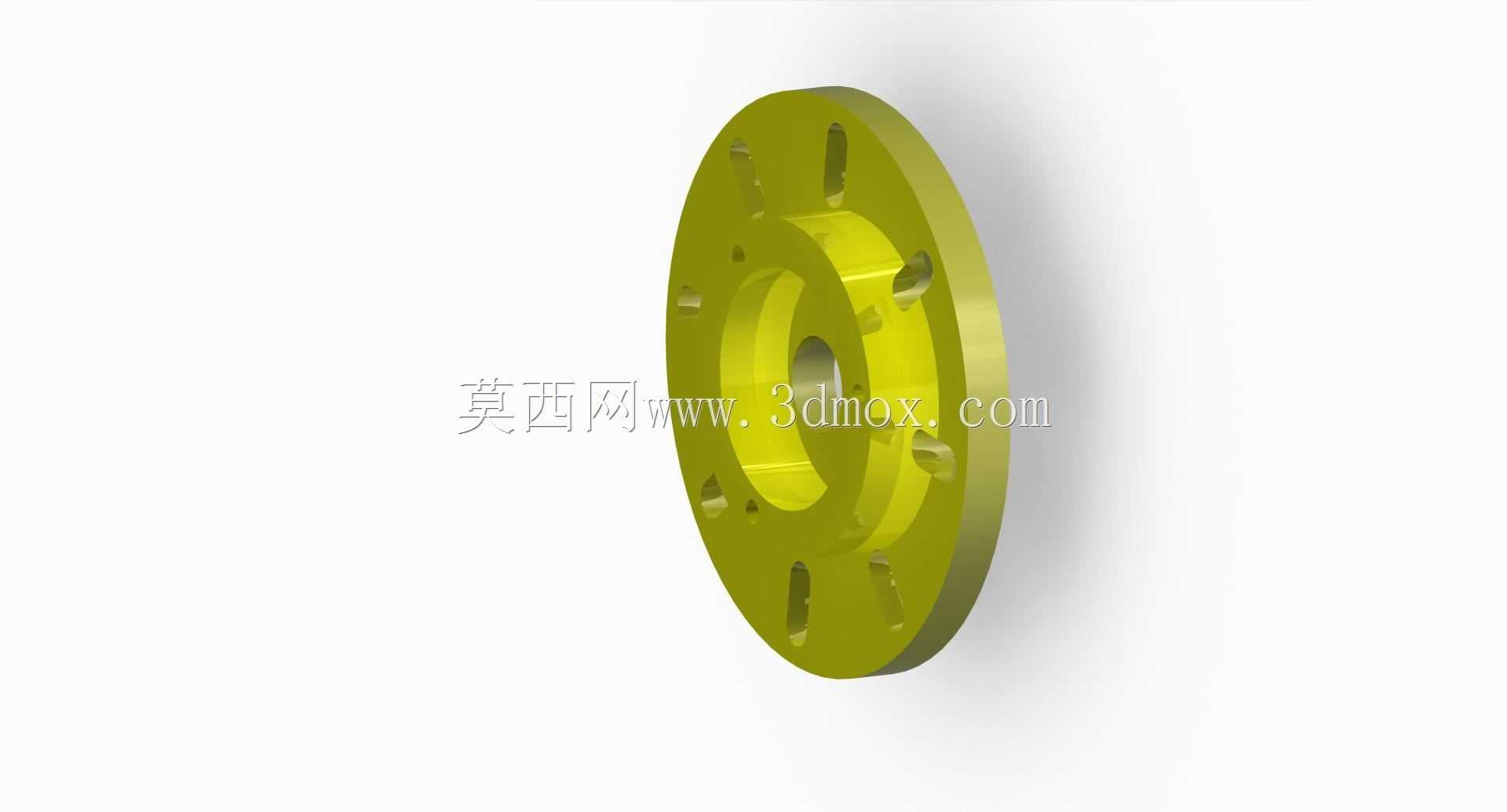

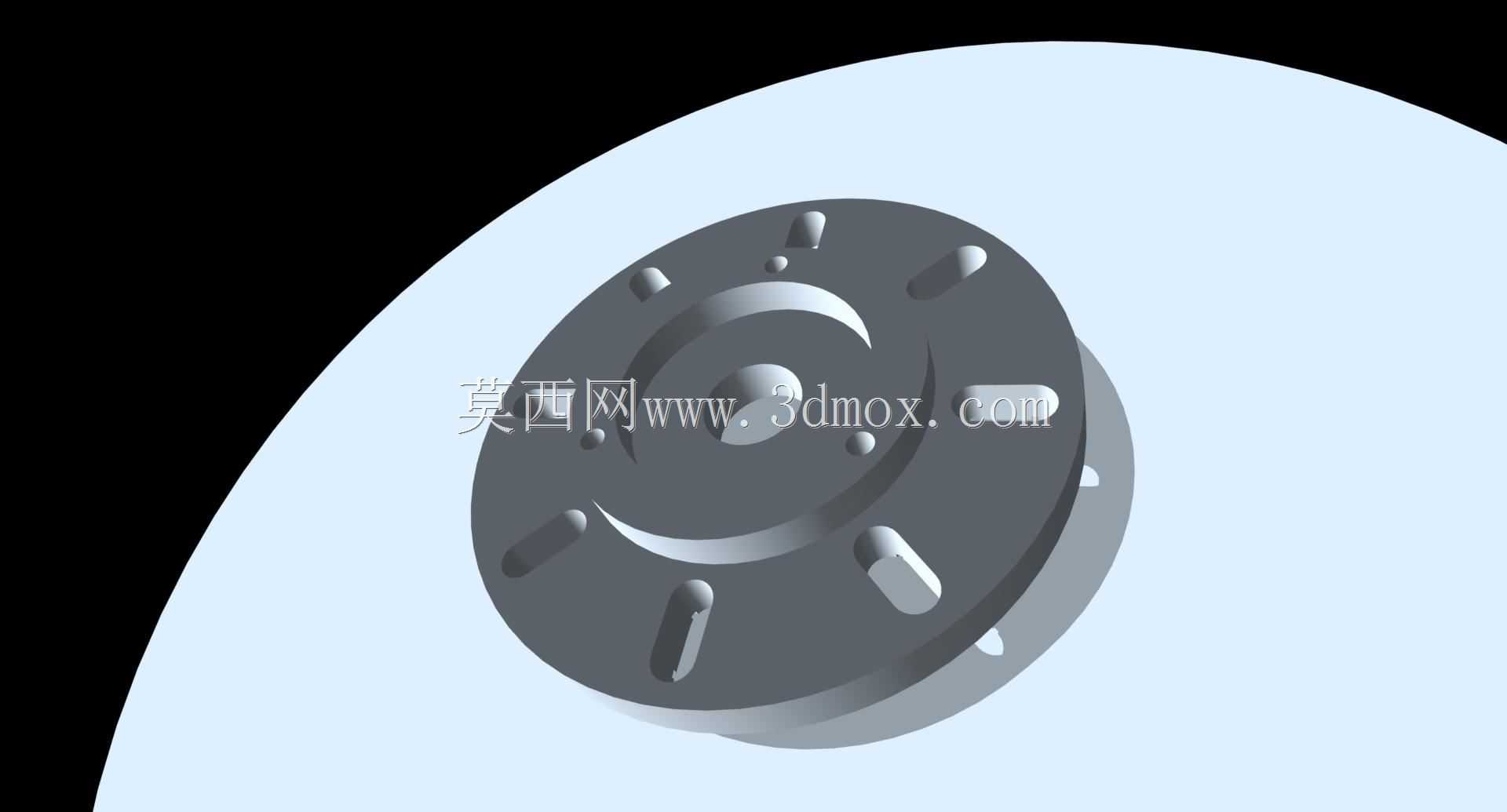

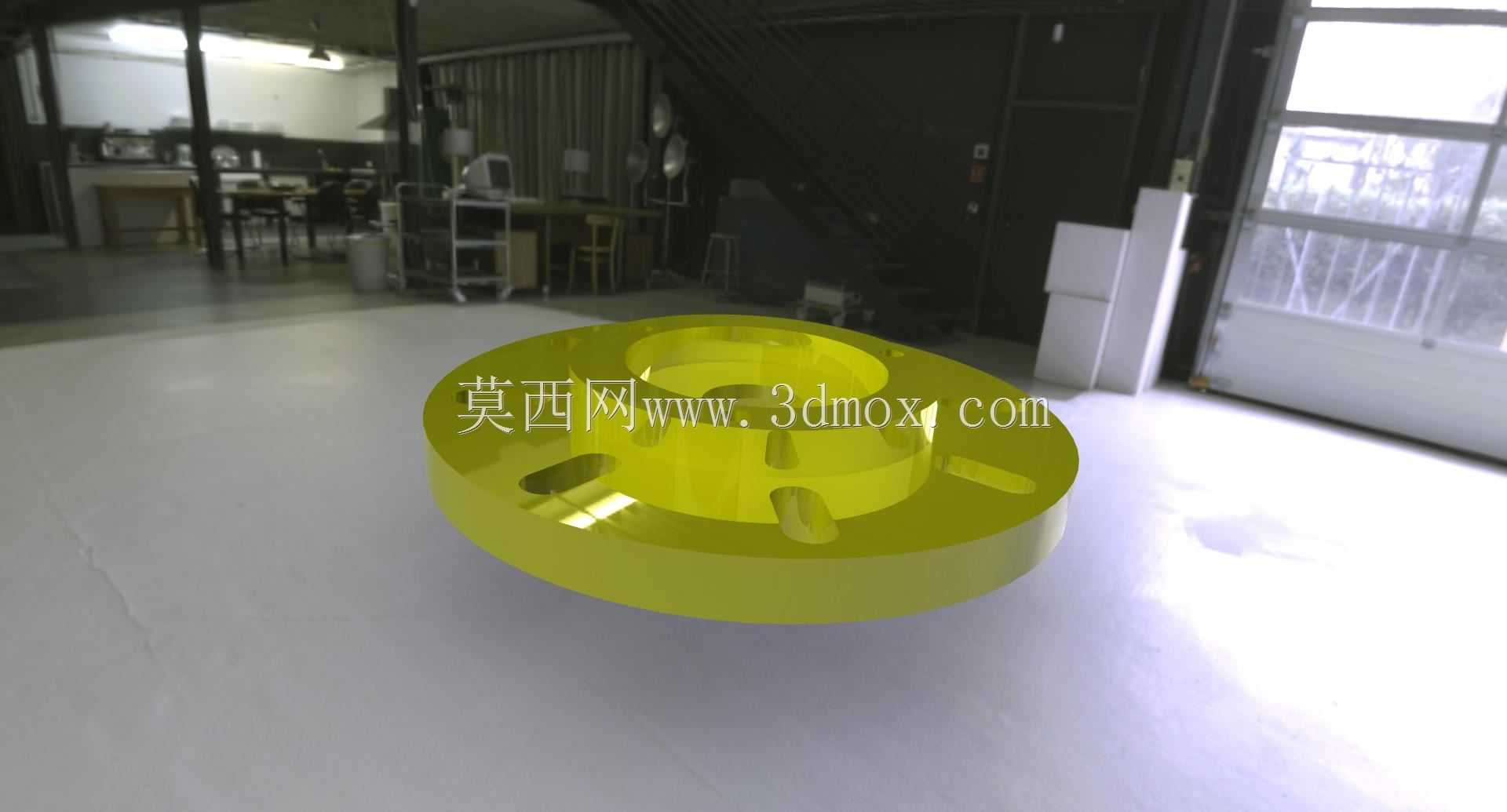

　　这类带周向均布槽孔的圆盘式安装面板，多应用在工业传感检测、流体管路测控的安装工位上，作为传感元件与设备主体的连接承载结构，承担定位支撑、载荷分散、安装适配的核心作用。从结构设计逻辑来看，整体采用圆盘式对称布局，中心设置阶梯式沉孔，用于穿装传感主体或者定位芯轴，保证核心元件的同轴度安装要求，避免安装偏斜带来的检测误差。周向分布的长圆形腰型槽，并非等径圆孔，这种设计是为了适配不同安装孔距的对接基座，现场安装时可以在槽孔长度范围内微调安装角度与位置，抵消安装面的加工公差，降低对接面的加工精度要求，减少现场配钻、铰孔的工作量，尤其适合设备改造、旧件替换的现场工况。

　　从安装边界来看，圆盘的外径尺寸需要匹配对接法兰的安装面尺寸，保证整个面板完全贴合在对接基座表面，避免局部悬空导致的受力变形；中心沉孔的深度需要根据传感元件的插入长度设计，保证元件安装后端面与面板贴合无间隙，避免运行过程中出现振动松脱。周向腰型槽的宽度适配常用的内六角螺栓规格，槽孔的长度覆盖常见的同规格法兰安装孔距公差范围，无需额外加工即可完成适配。

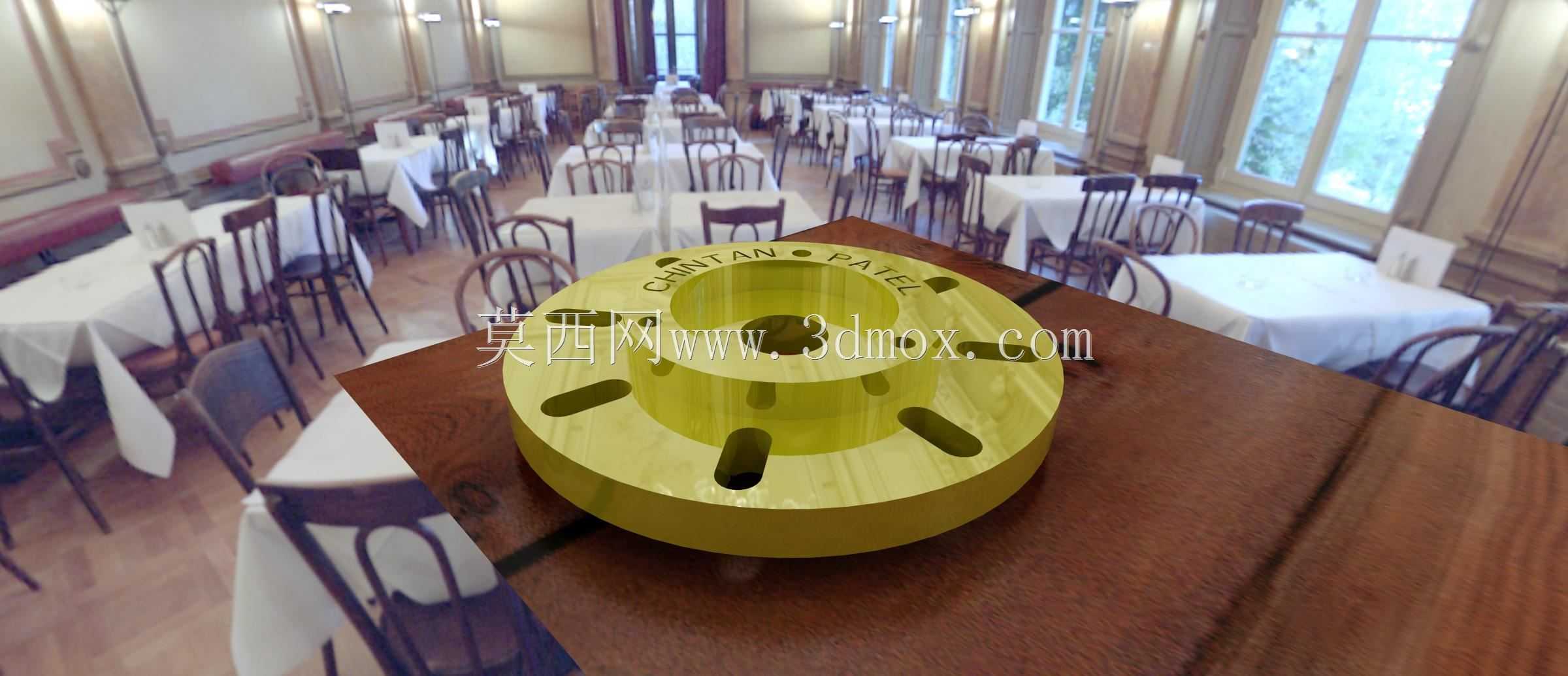

　　在实际应用场景中，这类面板常安装在压力检测、转速传感、位置检测的工位上，比如液压管路的压力传感器安装座、旋转轴的转速传感器支架、输送线的位置检测元件固定座，都能见到这类结构的身影。设计时需要考虑面板的受力情况，当传感元件带有外接管路或者线缆拖拽时，面板的厚度需要满足抗弯强度要求，避免长期受侧向力导致面板变形，影响传感元件的检测精度。表面的周向刻字区域可以用于标注安装方向、元件型号，方便后期运维时快速识别元件参数，减少排查时间。

　　结构建模过程中，优先保证各槽孔的位置度公差，腰型槽的两端圆弧与直段相切无拐点，避免加工时出现刀具轨迹突变导致的加工缺陷；中心孔与外圆的同轴度需要控制在合理公差范围内，保证安装后传感元件的轴线与安装面垂直。这类结构没有复杂的曲面特征，所有特征均为回转体与拉伸切除组合，建模时可以先绘制中心回转基体，再通过阵列特征完成周向槽孔的布局，调整阵列角度即可适配不同槽数的安装需求，参数化调整效率较高，能快速适配不同规格的传感元件安装要求。
