船用动力传输连杆端结构设计

　　在船舶动力传动系统的布局中，连杆端是承担动力换向、载荷传递的核心铰接部件，多应用于船舶主机与推进轴系的连接段、甲板辅机的传动连杆组、舵机操纵机构的联动节点等场景，其结构可靠性直接决定整套传动链路的运行稳定性，一旦出现配合间隙超差或结构强度不足的问题，极易引发传动异响、载荷冲击甚至动力中断的故障。

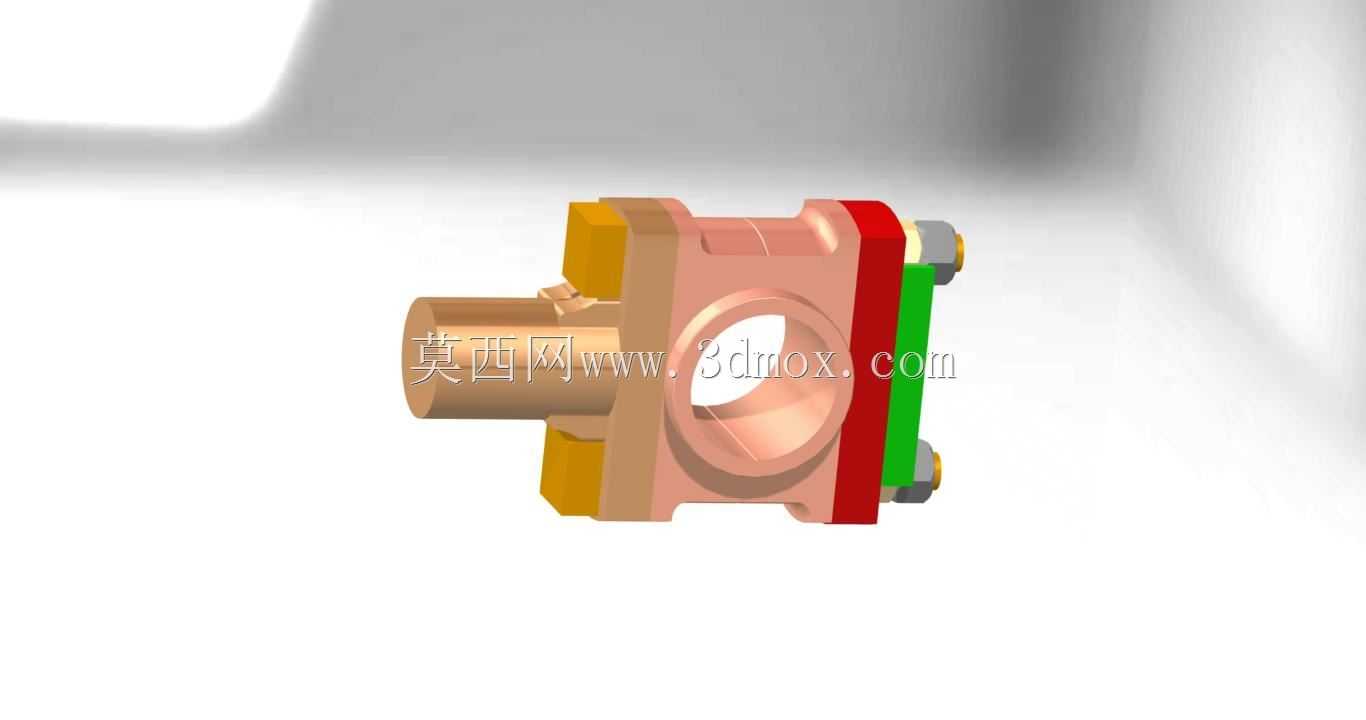

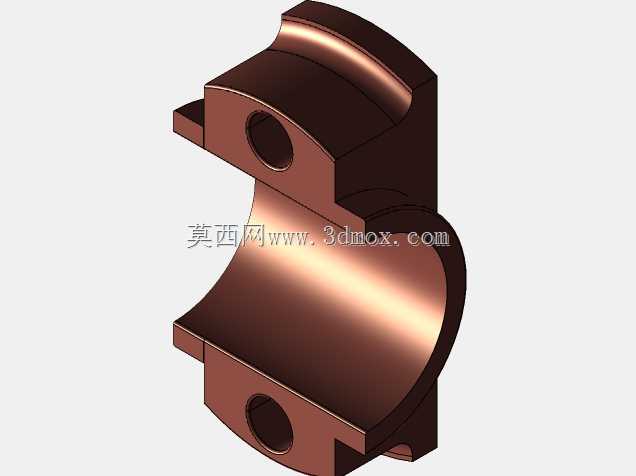

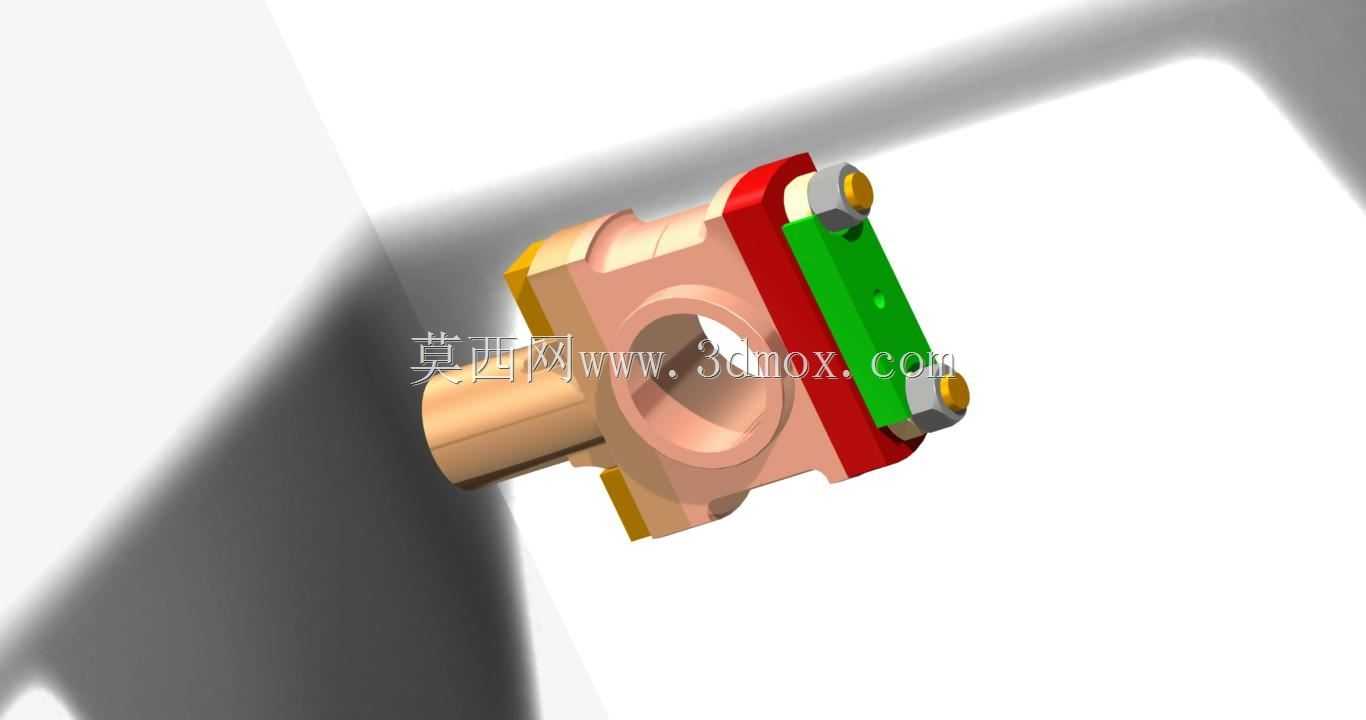

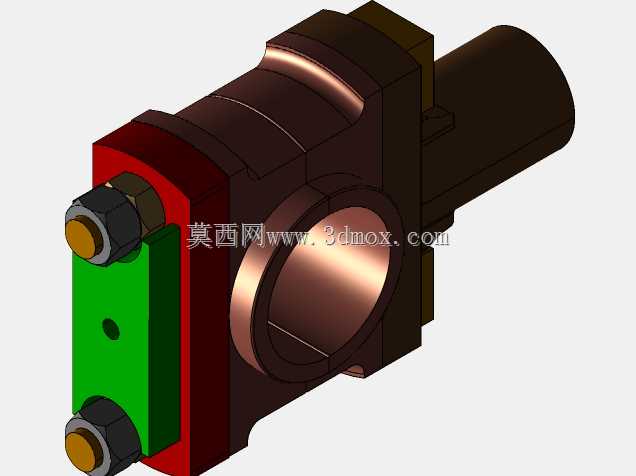

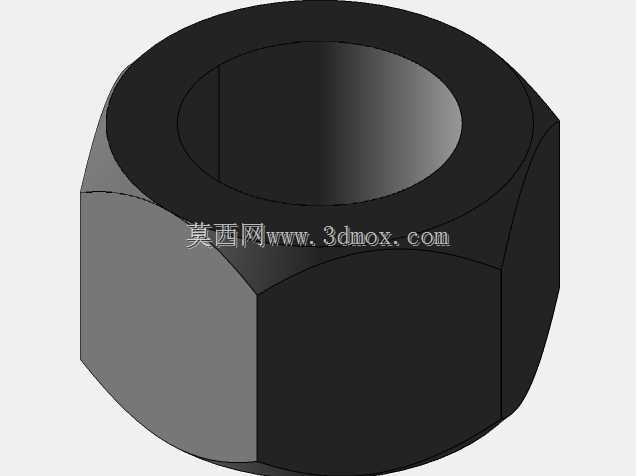

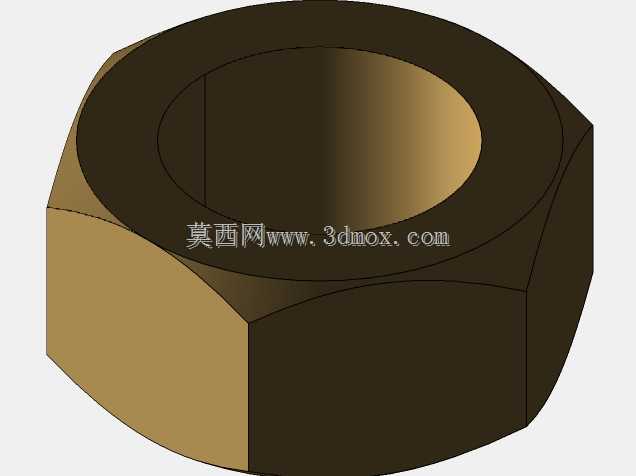

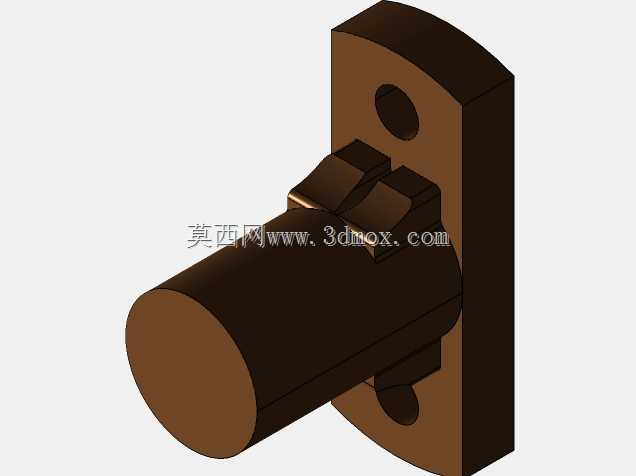

　　从结构设计逻辑来看，该连杆端采用分体式组合结构，主体承载基座为铜合金材质，兼顾耐磨性能与抗腐蚀特性，适配船舶高湿高盐雾的作业环境；侧面设置的红色密封压盖用于封装内部润滑脂腔，避免航行过程中水汽、盐雾侵入铰接配合面造成磨粒磨损，绿色定位块承担周向限位作用，防止连杆在往复摆动过程中出现径向窜动，两端的紧固螺栓配合防松垫片，可抵御船舶运行过程中持续的振动载荷，避免连接副出现松脱失效。

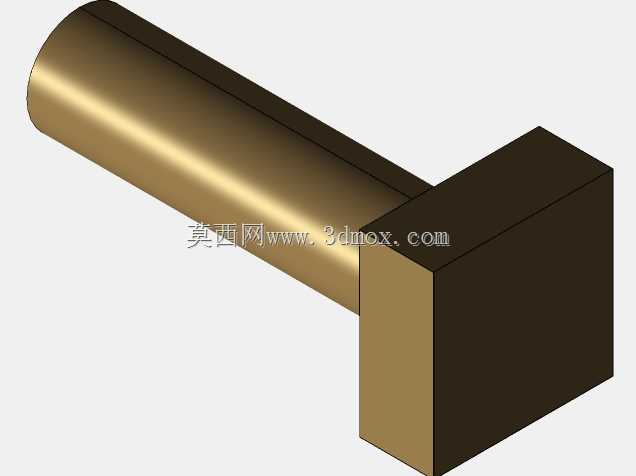

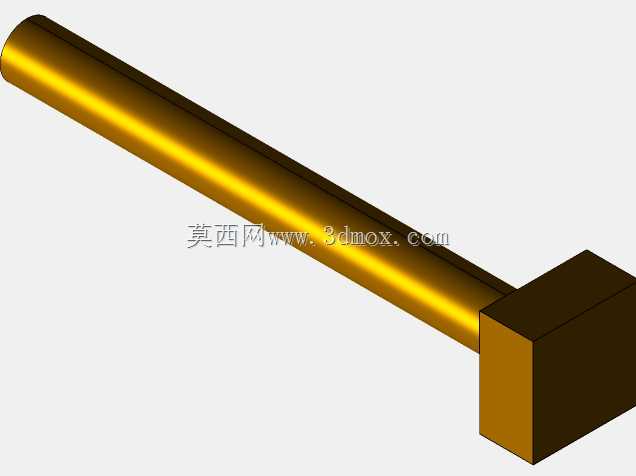

　　安装边界层面，该连杆端的中心铰接孔为核心配合基准，孔壁加工精度需达到H7级公差，与配套销轴的配合间隙控制在0.02-0.04mm区间，既保证铰接转动的灵活性，又避免间隙过大引发的冲击载荷；主体基座的轴向安装面设置有定位止口，与相邻传动构件的止口槽配合时，同轴度公差需控制在0.03mm以内，防止传动过程中出现偏载。端部伸出的圆柱轴段用于连接传动叉架，轴段表面加工有环形润滑槽，可在运行过程中持续存储润滑介质，降低配合面的摩擦损耗。

　　实际功能层面，该连杆端可将主机输出的旋转运动转化为指定方向的往复摆动，或是将直线作动器的推力传递至舵面、离合机构等执行端，在设计过程中通过有限元仿真对铰接孔周边、螺栓连接位的应力集中区域做了圆角过渡处理，在不额外增加整体重量的前提下，将结构的疲劳强度提升了27%左右，可适配持续交变载荷下的长期运行需求。密封压盖与主体基座之间设置有耐油橡胶密封圈，可耐受船舶常用的锂基润滑脂侵蚀，长期运行不会出现密封老化失效的问题。
