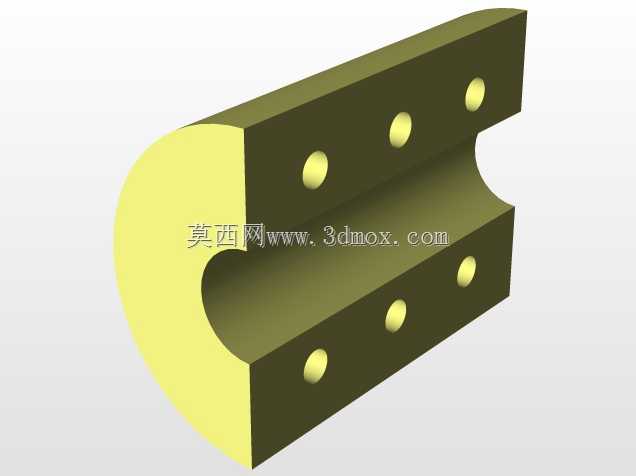

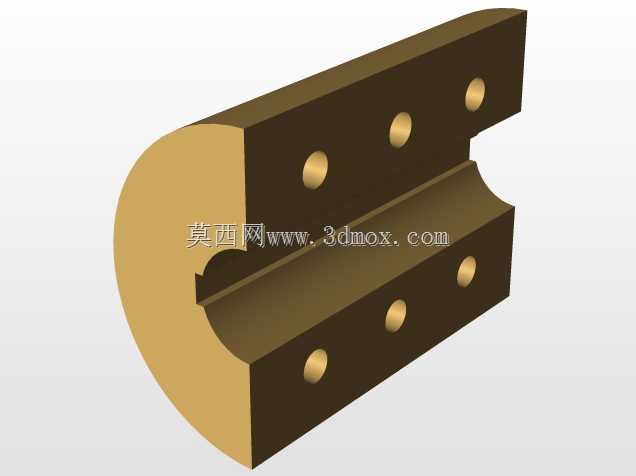

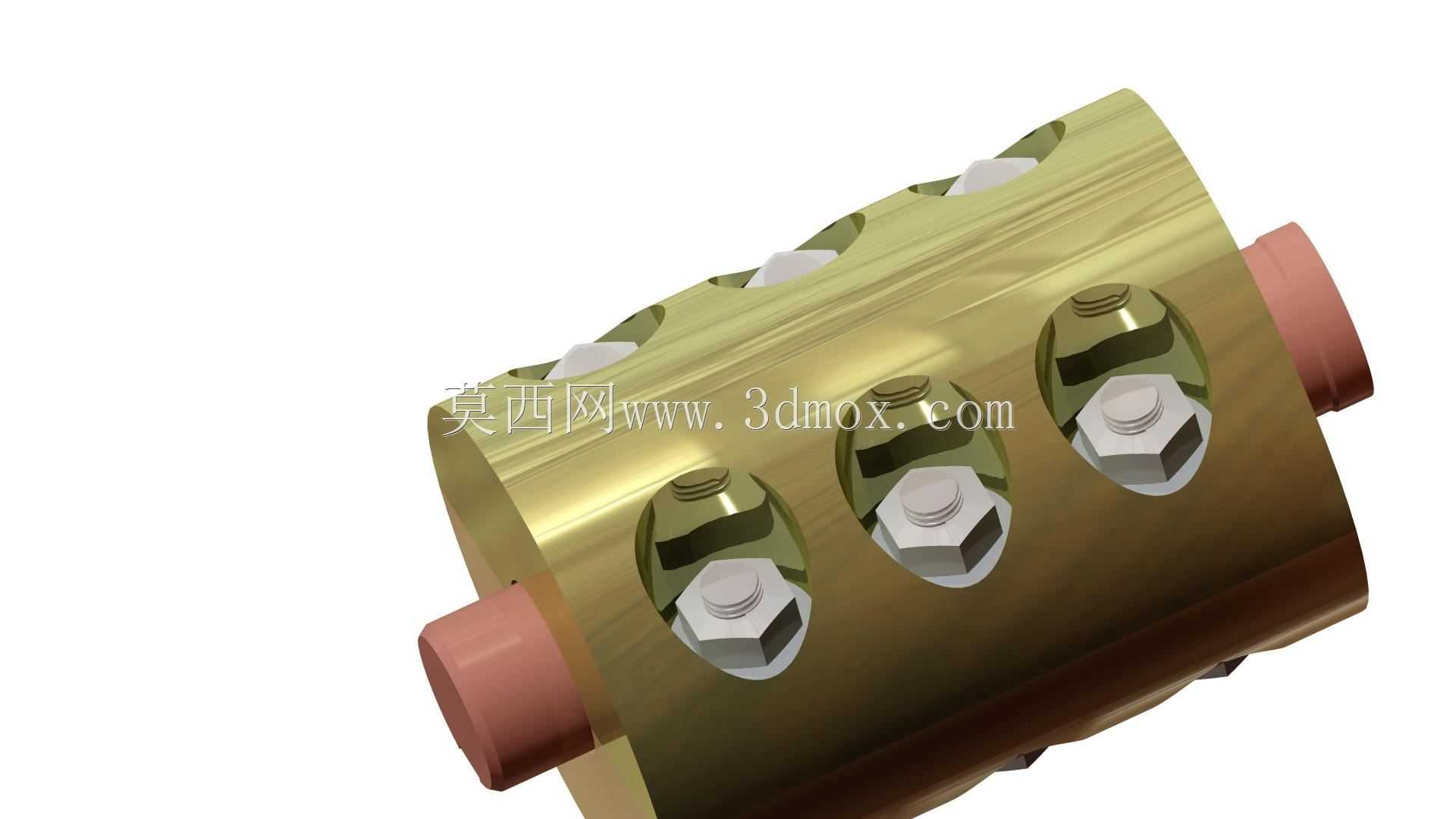

在重载中等转速的工业传动场景中,轴系连接的可靠性直接决定整条产线的连续运行能力,传统整体式套筒联轴器在后期运维时往往需要挪动电机或从动端设备的安装位置,拆解半联结构件才能完成拆装,对于排布紧凑的生产线、重型输送辊道、矿山给料设备这类轴系就位后调整空间极小的工况,运维拆装的额外工作量会大幅拉长停机检修周期。这款剖分式套筒联轴器的设计核心,就是针对这类运维痛点做的结构优化,整体套筒沿轴向中分面拆为两个半瓦结构,配合面加工有定位止口保证合模后的同轴度,中分面采用低碳钢螺柱贯穿锁紧,无需挪动两端轴的安装位置,仅需拆除锁紧螺柱即可完成联轴器的拆装更换,大幅降低现场运维的作业难度。从结构功能来看,联轴器本体采用铸铁材质,

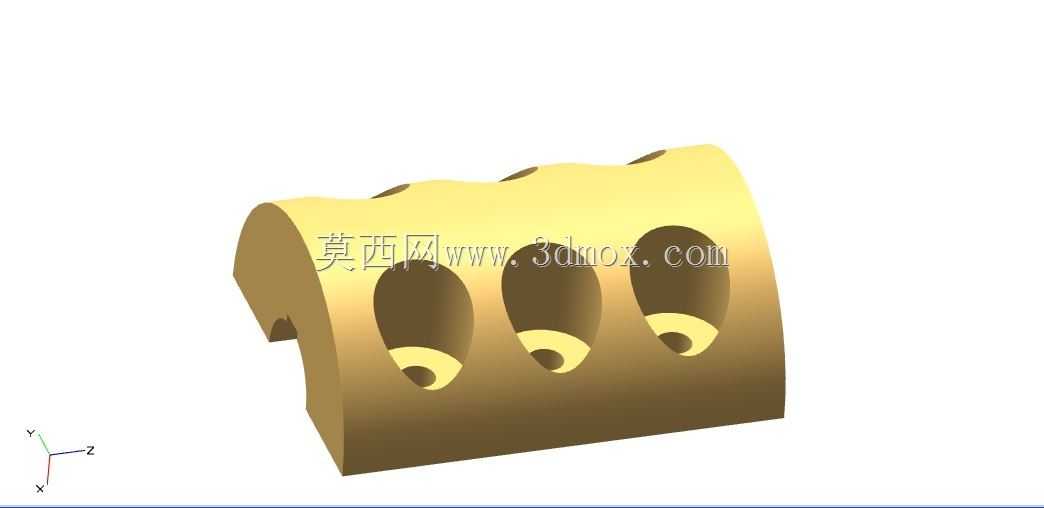

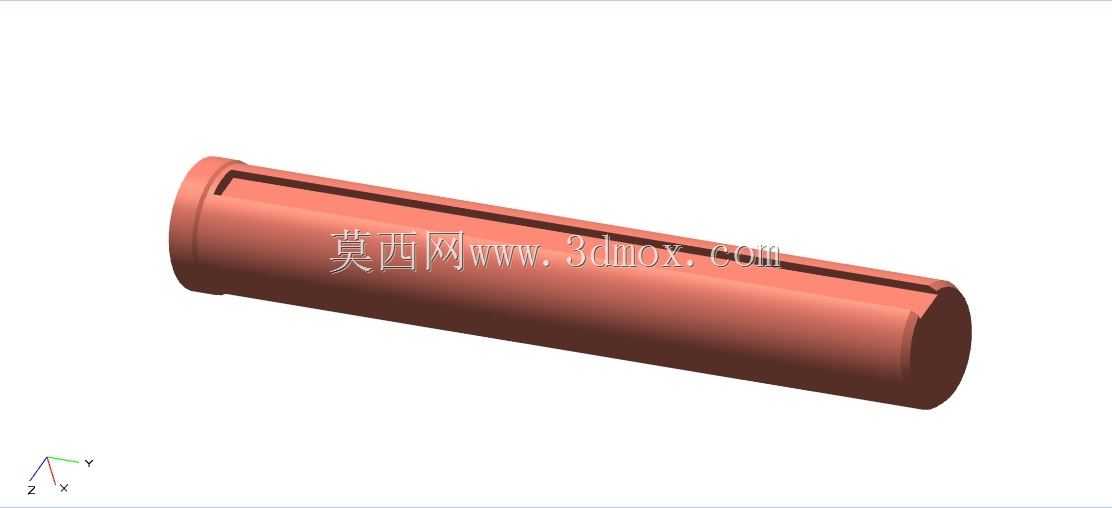

具备足够的刚性与减震性能,能够适配中等转速下的大功率扭矩传输,套筒内壁与轴的配合面可根据实际轴径加工键槽,通过平键传递扭矩,避免轴与套筒之间出现相对滑动;套筒本体上加工的三处沉头孔,既可以作为锁紧螺柱的安装避让位,也能在装配时作为工艺孔辅助定位两半套筒的合模位置,端部的轴端挡圈结构可以限制联轴器在轴向上的窜动,保证传动过程中轴系的轴向定位精度。设计过程中需要重点管控几个尺寸边界:首先是套筒的总长需要覆盖两端轴的插入深度,保证轴头插入长度不小于轴径的1.2倍,避免接触应力过大造成轴头压溃;其次是中分面的配合平面度需要控制在0.02mm以内,合模后套筒内孔的圆度公差不能超过0.03mm,防止高速运转时出现偏心带来的振动;

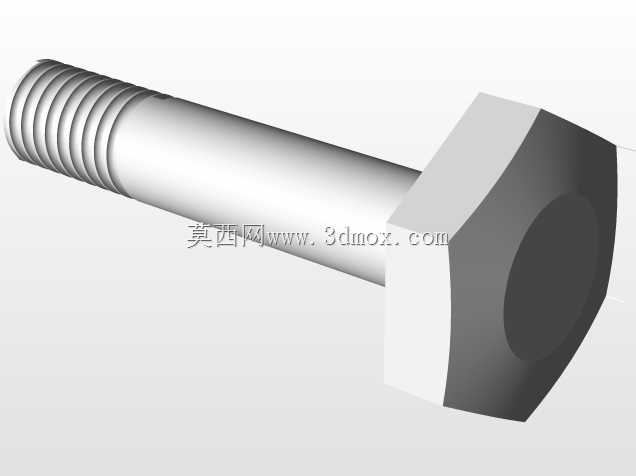

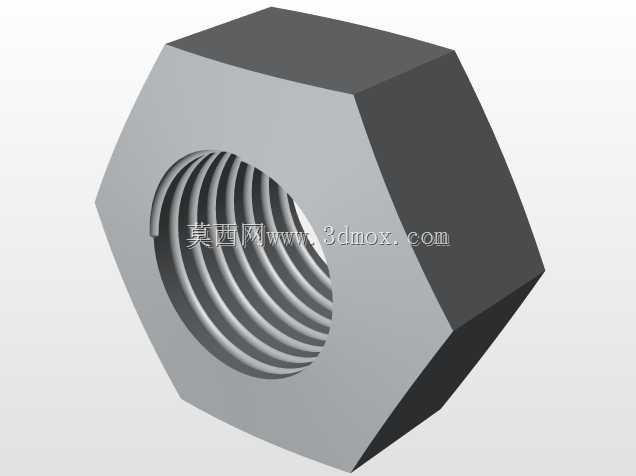

锁紧螺柱的规格需要根据传递扭矩的大小核算,保证预紧力足够克服传动过程中两半套筒的分离趋势,同时螺柱的沉头深度要保证锁紧后螺柱顶端不超出套筒外圆,避免运转时与周边防护罩产生干涉。这类联轴器通常应用在冶金生产线的辊道传动、矿山破碎设备的中间轴连接、农用机械的动力传输轴系等场景,相比凸缘联轴器、弹性套柱销联轴器,它的径向尺寸更小,结构更简单,没有易损的弹性元件,在重载、有少量粉尘的恶劣工况下具备更长的使用寿命,同时剖分结构带来的运维便利性,是整体式套筒联轴器无法比拟的优势。建模过程中需要注意铸铁件的拔模斜度设置,以及锁紧螺柱孔的位置度公差,避免装配时出现螺柱无法穿入的问题,同时内孔与轴的配合公差选用H7/k6的过渡配合,既保证装配时的同轴度,也不会因为过盈量过大造成装配困难。
