高同轴度盘式扭矩传递联轴器结构

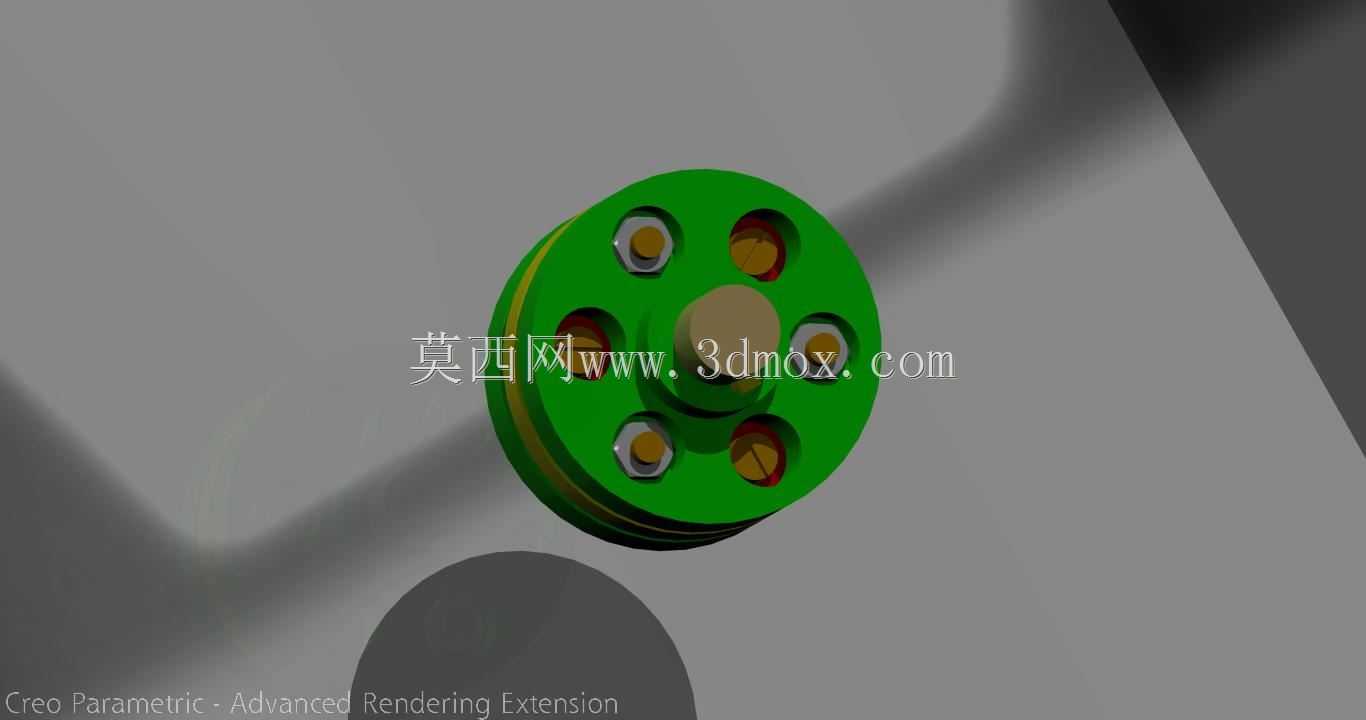

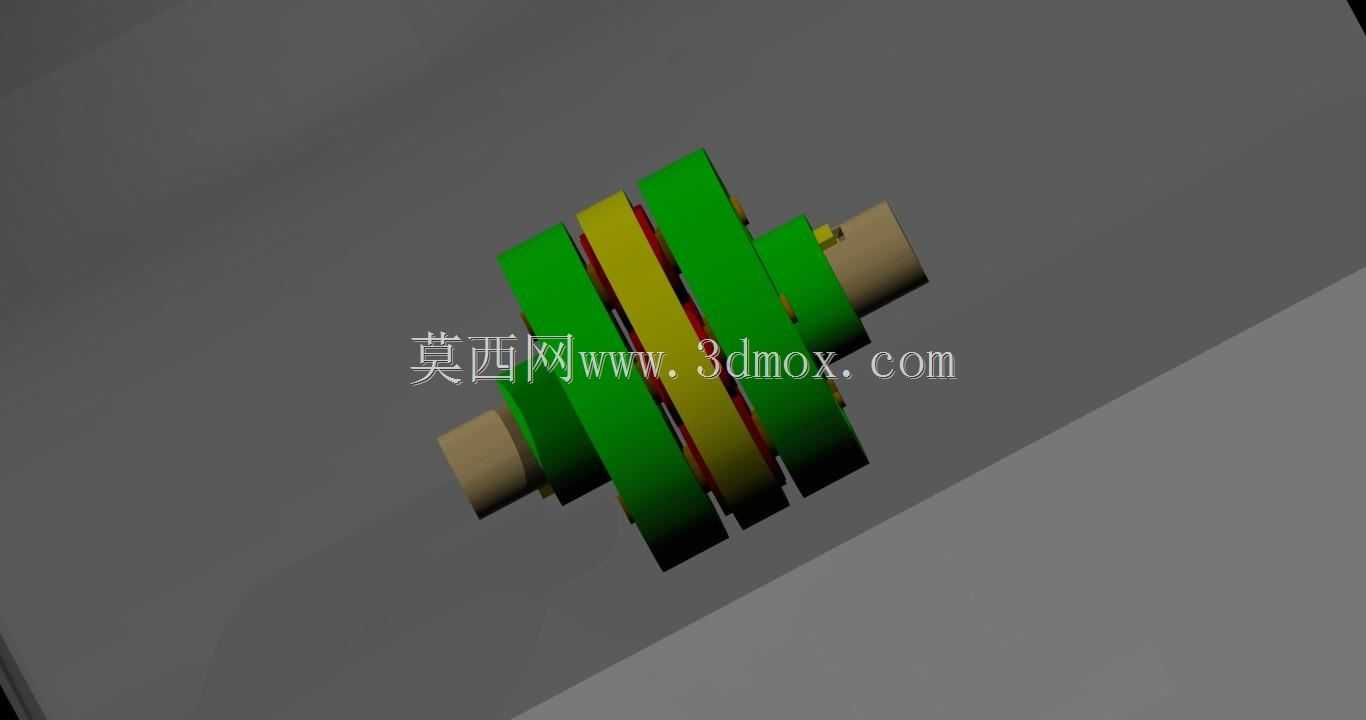

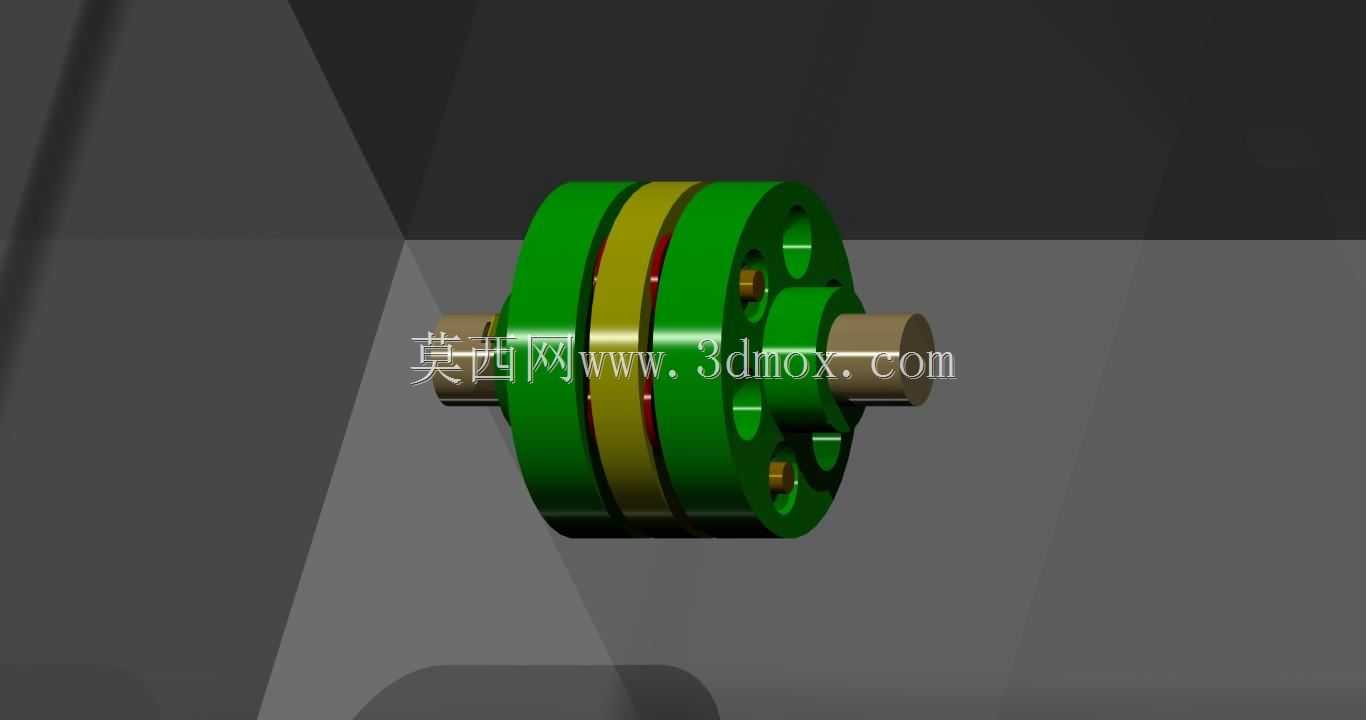

　　在各类需要严格保证两轴同轴度的传动场景中，盘式联轴器的应用覆盖了从精密检测设备到中小型动力传输单元的诸多工况，这类传动件的核心作用是在驱动轴与从动轴存在微小安装偏差时，依然可以稳定沿公共轴圆周切向传递扭矩，避免轴系因不对中产生额外的交变载荷，延长轴承、密封件等周边配套零件的使用寿命。从结构设计逻辑来看，这款盘式联轴器采用对称式双轮毂加中间弹性隔层的布局，两端轮毂分别与主动、从动轴通过轴孔配合实现周向固定，轮毂外圈均匀布置的锁紧螺栓可以提供足够的轴向压紧力，保证中间传力层与两侧轮毂端面紧密贴合，不会在负载波动时出现相对滑移。中间的隔层结构一方面可以补偿两轴间微量的角向、径向偏移，另一方面能够吸收传动过程中产生的小幅振动，

　　降低轴系运行的噪音水平，相比刚性凸缘联轴器，它对安装时的同轴度公差容忍度更高，更适合装配空间受限、现场调试精度难以达到极高要求的设备场景。在安装边界设计上，两端轴孔的直径公差按照过渡配合要求设定，既可以保证装配时的便利性，又能避免运行过程中轴与孔之间出现间隙导致的冲击；联轴器的整体外径尺寸控制在紧凑范围内，不会占用过多的径向安装空间，适合安装在设备内部空间局促的传动节点处；轴向总长度根据传递扭矩的量级匹配，螺栓的布置节圆直径经过核算，保证在额定扭矩下螺栓承受的剪切应力处于材料许用应力区间内，不会出现过载剪断的失效问题。实际选型应用时，需要结合轴系的额定传递扭矩、最高运行转速、两轴的允许偏移量来匹配对应规格的产品，

　　这类盘式联轴器尤其适合在传感器配套的精密传动机构、小型试验台架、轻工自动化设备的动力传输节点中使用，它的传力过程无背隙，传动精度较高，能够满足需要精准传递转角的工况需求。建模过程中对各零件的配合面做了公差匹配设计，轮毂上的螺栓孔位置度严格控制，保证装配时各螺栓受力均匀，中间隔层的厚度根据补偿量要求设定，过薄会降低偏移补偿能力，过厚则会影响整体传动的刚性，导致扭转角过大影响传动精度。
