扭转弹簧精密结构三维数模

　　做了快十二年机械结构设计，经手的弹性元件数模没有一百也有八十，扭簧这类看着结构简单的零件，真要把参数做准、安装边界卡到位，没点现场调试经验很容易出问题。这次做的这款扭簧数模，是之前给自动化产线的翻盖定位机构做配套时攒的成熟结构，当时前后改了三版簧圈参数，才解决了早期样机里簧臂刮擦安装座、复位力矩衰减过快的问题。

　　先从实际应用场景说，这类扭簧的适用面比很多新人想象的广，小到消费电子的翻盖复位、家电舱门的回弹定位，大到工业设备的铰链缓冲、工装夹具的快速压合复位、园林工具的扳机回位，甚至汽车内饰的扶手箱阻尼结构里，都能见到同结构扭簧的身影。和常见的压簧拉簧不一样，扭簧的受力核心是绕簧体中心的扭转力矩，所有的结构设计都要围绕力矩输出的稳定性、安装后的无干涉运行来做，不能只照着标准件手册套参数。

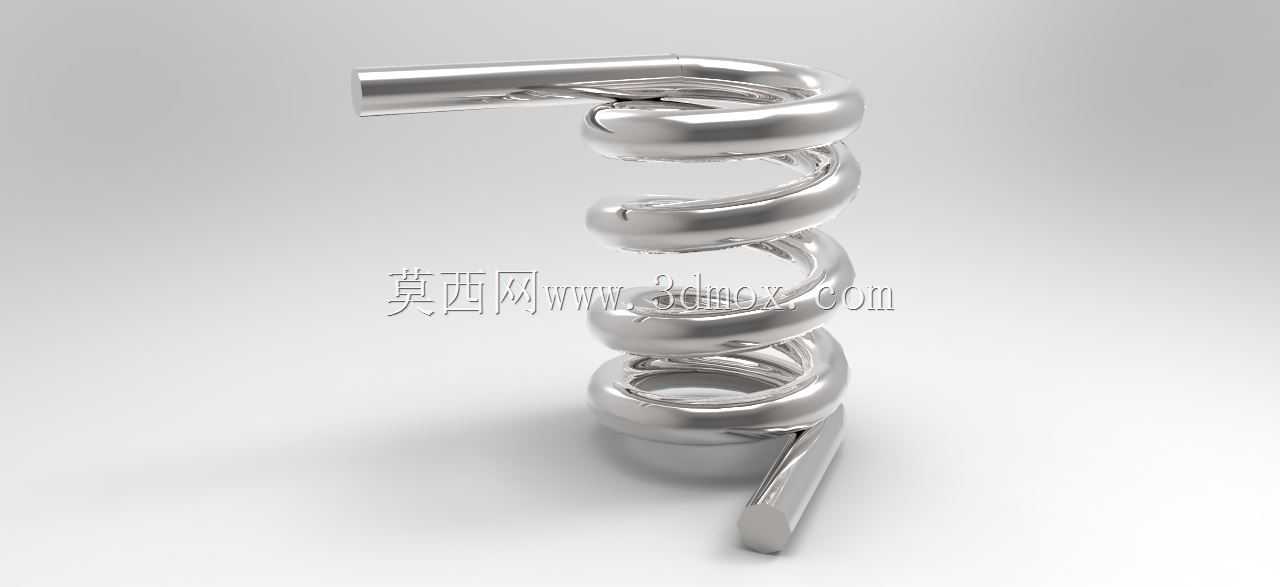

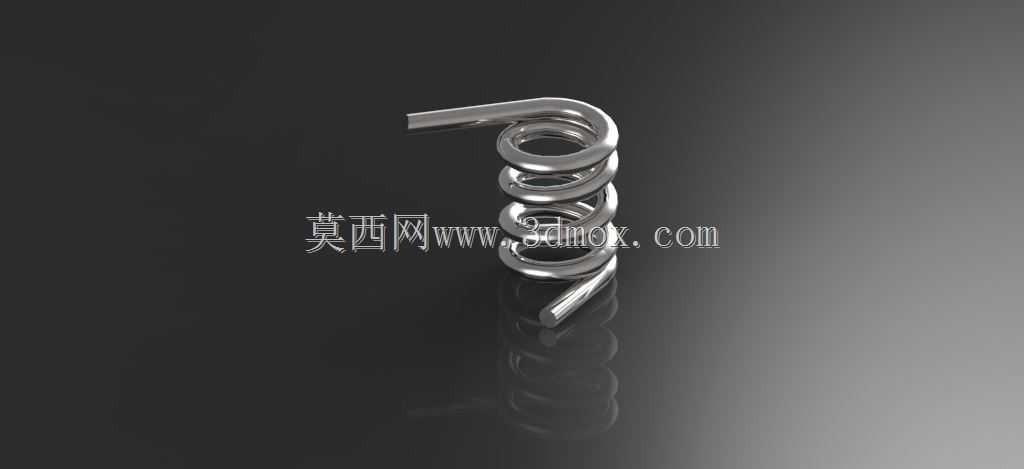

　　从功能特性上看，这款扭簧采用等节距圆柱螺旋结构，两个伸出的簧臂做了平直切边处理，没有多余的弯钩弯折，一方面是避免弯折处的应力集中导致长期使用后断裂，另一方面平直臂的接触形式更适配平面推抵的安装场景，不会像带弯钩的扭簧那样在扭转时出现接触点滑移、力矩输出波动的问题。簧体的圈间预留了合理的微小间隙，扭转过程中圈与圈不会出现摩擦剐蹭，既减少了工作过程中的磨损，也避免了摩擦带来的力矩损耗，能保证长期循环工作下的力矩一致性。

　　设计思路上，我当时没有直接调用标准件库的现成模型，而是先根据安装空间的边界反推参数：首先确定安装芯轴的直径，簧体内径要比芯轴大出合理的配合间隙——这个间隙不能太大，不然扭簧扭转时会出现簧体偏摆，蹭到周边的结构件；也不能太小，不然簧体受力扩张后会抱轴，增大转动阻力甚至磨伤芯轴表面。然后根据需要的复位力矩反推簧丝直径、有效圈数，这里要特别注意两个簧臂的角度，自由状态下的臂夹角要比安装后的工作初始角度小一定数值，保证安装后就能提供初始预紧力，不会出现机构空行程。另外簧臂的长度也做了反复校核，太长的话受力时臂端变形量过大，会导致力矩输出非线性；太短的话又会对安装座的抵接面位置精度要求过高，装配公差稍微超差就会出现卡滞。

　　说到外形尺寸和安装边界，这款扭簧的簧体外径控制在适配常规小型铰链机构的尺寸区间，整体轴向长度紧凑，不会占用过多的安装空间。安装时需要注意三个核心边界：一是芯轴的长度要能完全覆盖簧体的轴向尺寸，两端要做限位结构，避免扭簧工作时沿轴向窜动；二是两个簧臂的抵接面要做足够的宽度和硬度处理，因为扭簧工作时臂端会对抵接面施加持续的交变压力，如果抵接面太窄或者硬度不够，长期使用会出现压痕甚至变形，导致扭簧工作角度偏移；三是扭转的工作角度要控制在材料允许的极限角度以内，不能超行程使用，不然簧丝的应力超过屈服极限，会出现永久变形，复位失效。

　　建模的时候我特意把簧丝的过渡圆角、簧臂端部的去毛刺倒角都做出来了，不是为了好看，是这些细节在做装配干涉检查、有限元应力分析的时候都会影响结果准确性——很多新人建模只做个大概的螺旋形状，忽略端部细节，等到做运动仿真的时候才发现干涉，或者应力分析的时候端部出现虚假的应力集中，反而耽误设计进度。另外簧体的螺旋升角也按照实际加工的参数做了还原，不是随便扫个螺旋线就完事，毕竟实际生产中扭簧的卷制方向、升角大小都会直接影响最终的力矩输出方向和大小，数模做不准，后面打样出来的零件根本没法直接用。

　　之前有个年轻同事做设备舱门的扭簧选型，直接从网上下了个外形差不多的扭簧数模装进去，结果打样回来发现扭簧的扭转方向反了，装上去根本提供不了复位力矩，还差点把舱门的塑料铰链掰断，后来还是对照着实际安装空间重新核算参数，改了簧体的旋向和臂长才解决问题。所以这类基础零件的数模，最核心的不是外形像，而是所有参数都要符合工程实际的逻辑，每个尺寸、每个结构都要有对应的设计依据，能直接对接生产、指导装配，而不是仅仅做个展示用的外观模型。

　　另外还要考虑长期使用的疲劳特性，这款扭簧的结构设计上，所有的弯折处都做了圆滑过渡，没有尖锐的应力集中点，圈间间隙均匀，工作时没有额外的摩擦损耗，只要配合对应的弹簧钢材料和表面处理，就能满足数十万次的循环工作要求，适配大多数工业场景和民用产品的使用需求。不管是用来做机构设计的选型参考，还是用来做装配模拟、运动仿真，这个数模的参数精度都能满足实际工程的要求，不会出现数模和实物脱节的问题。
