心轴稳定支撑固定工装结构

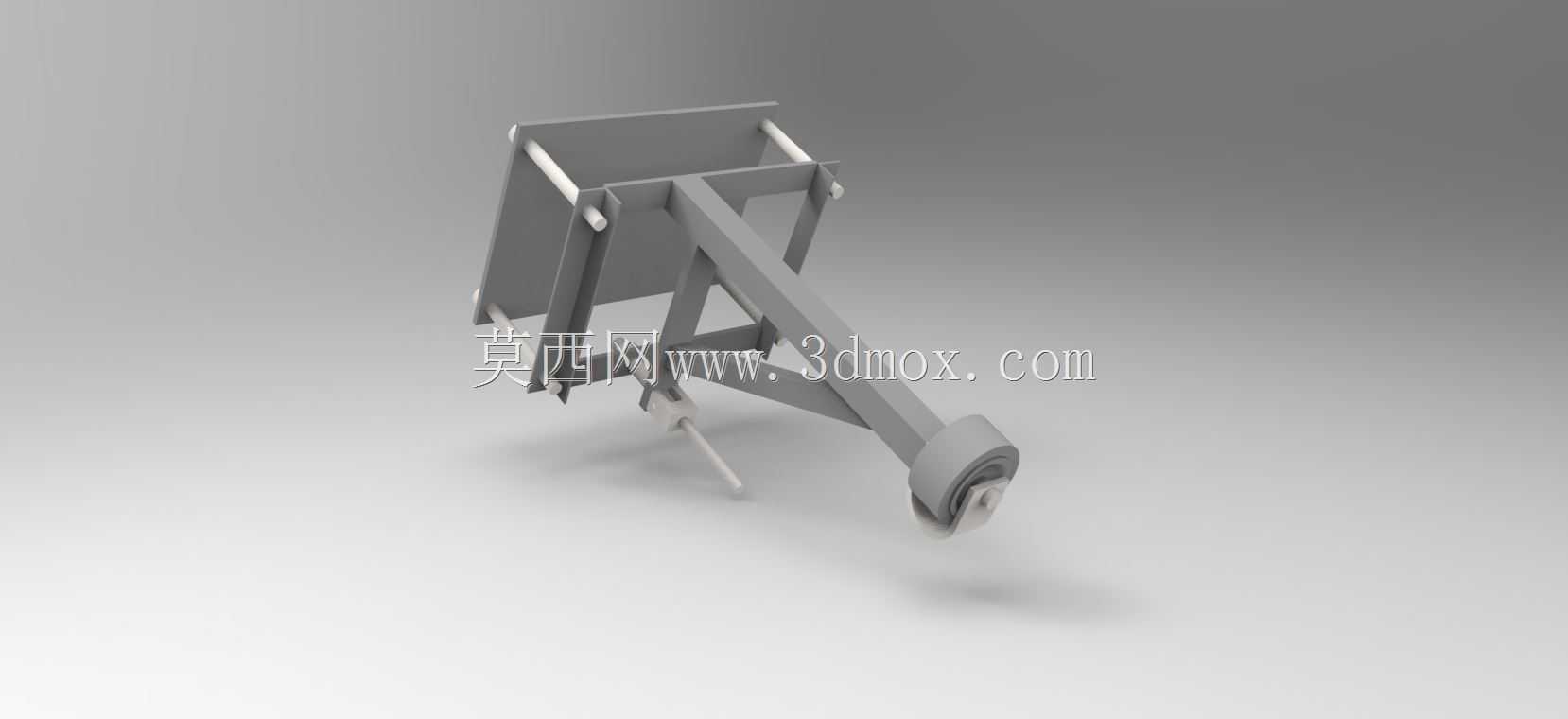

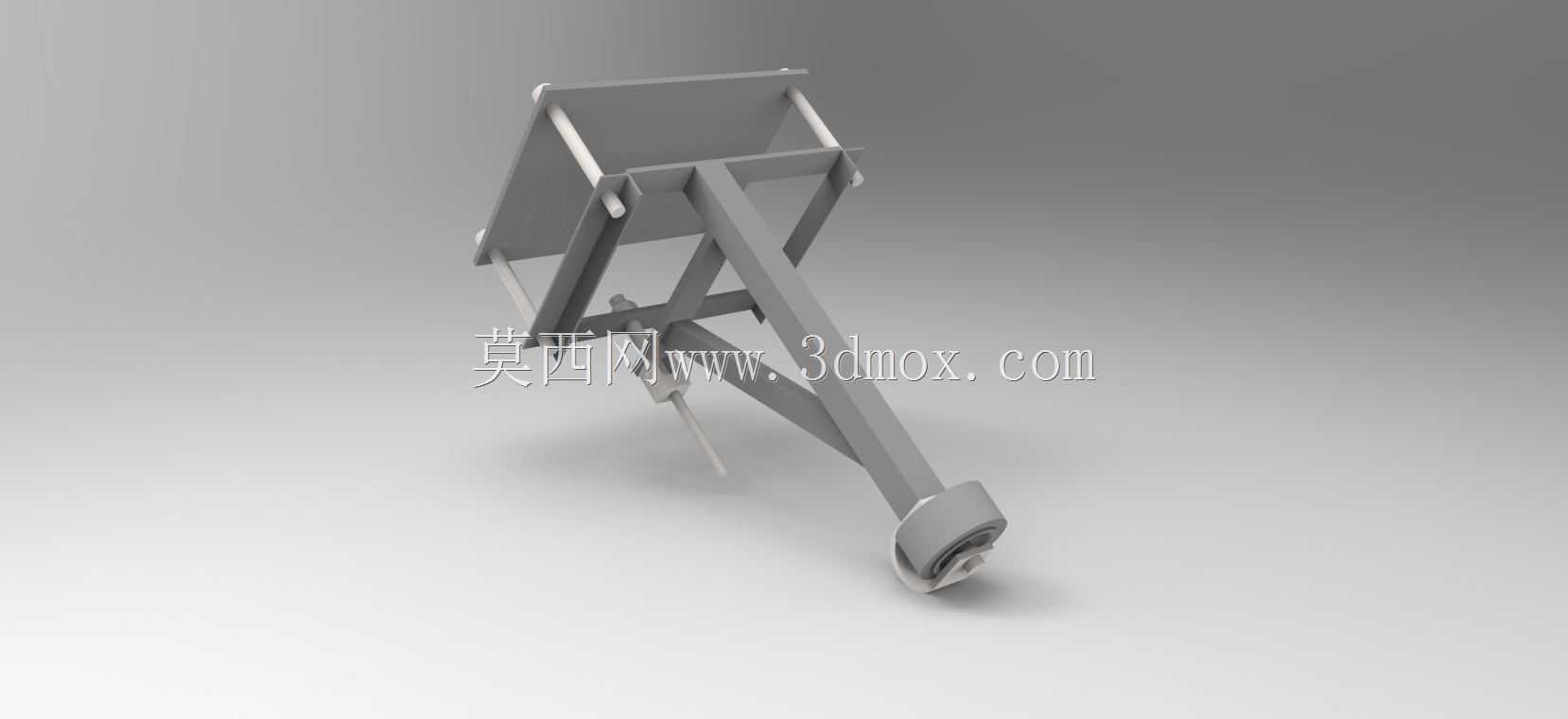

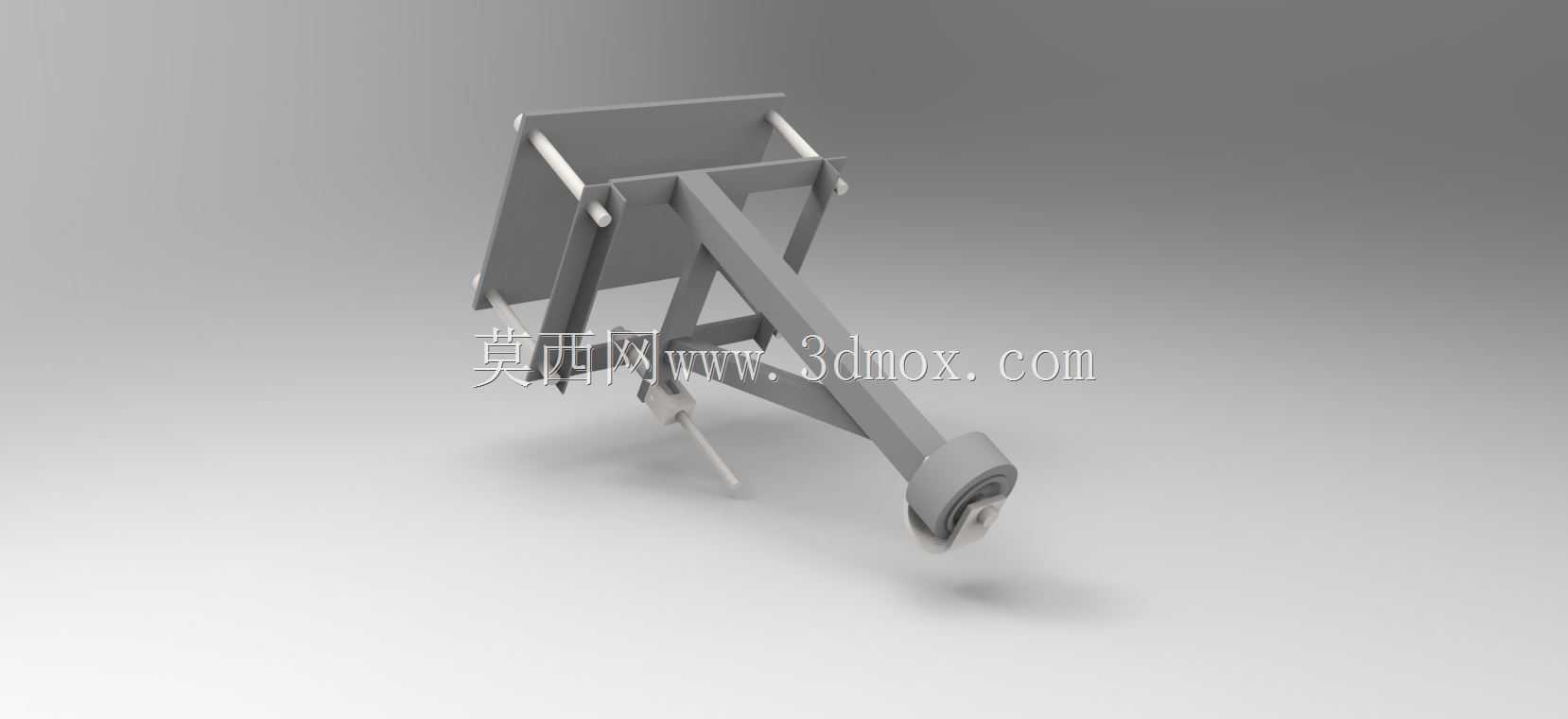

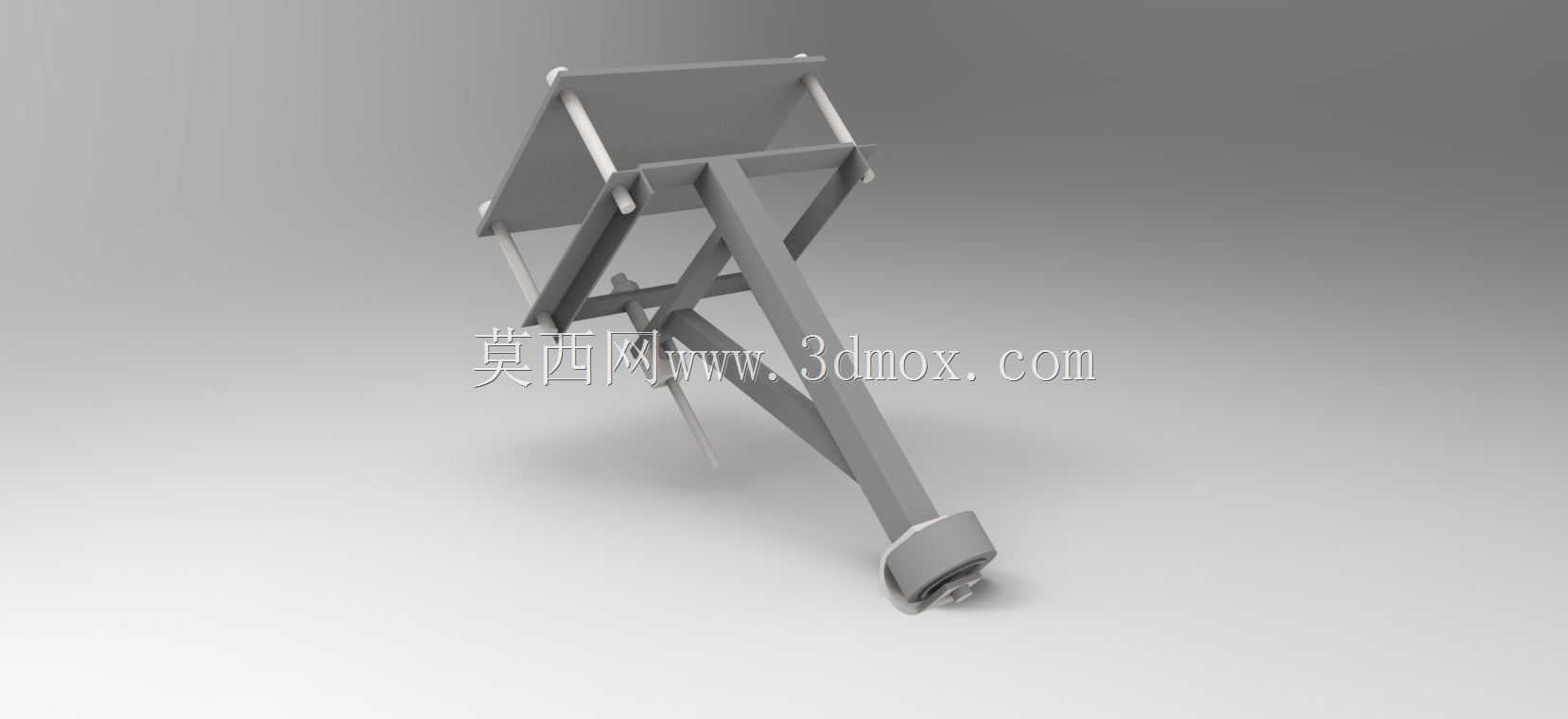

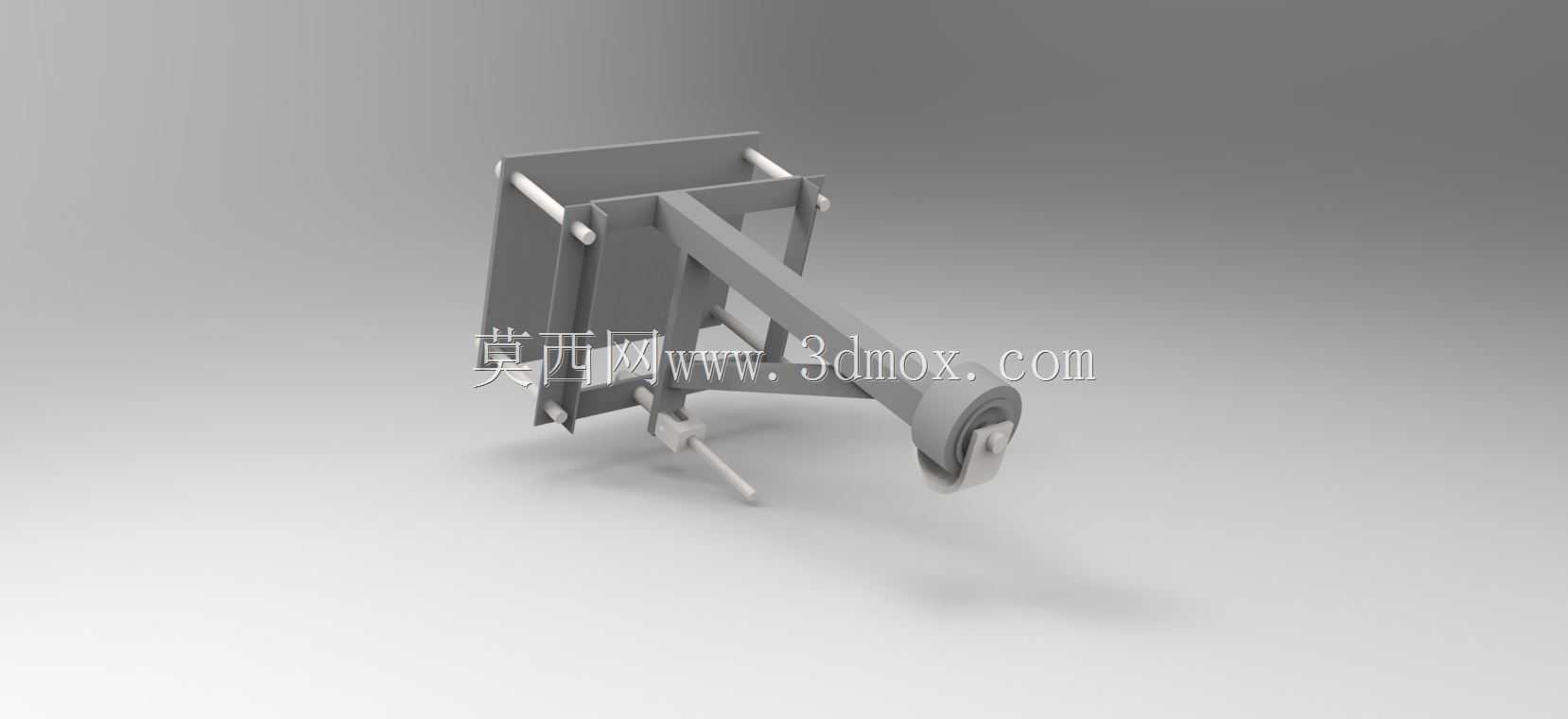

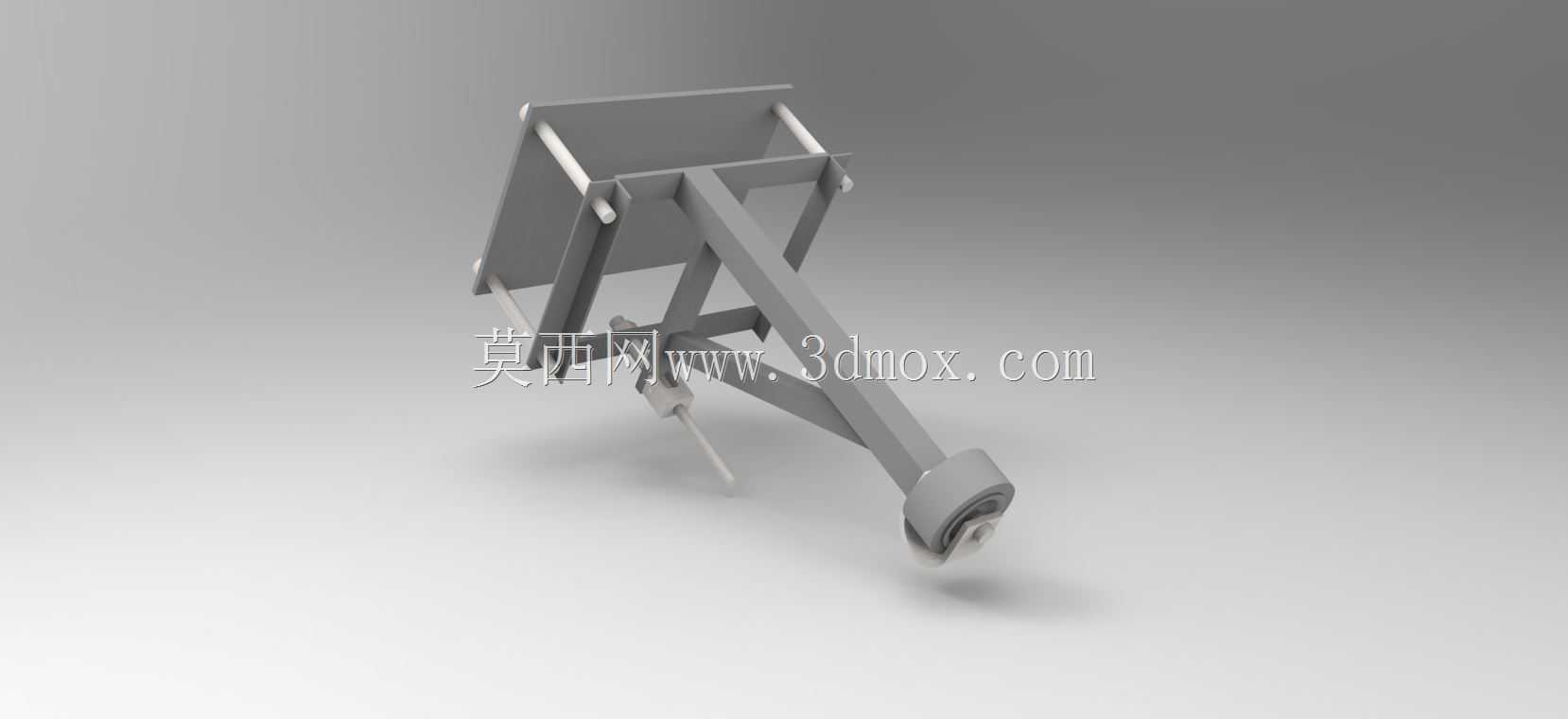

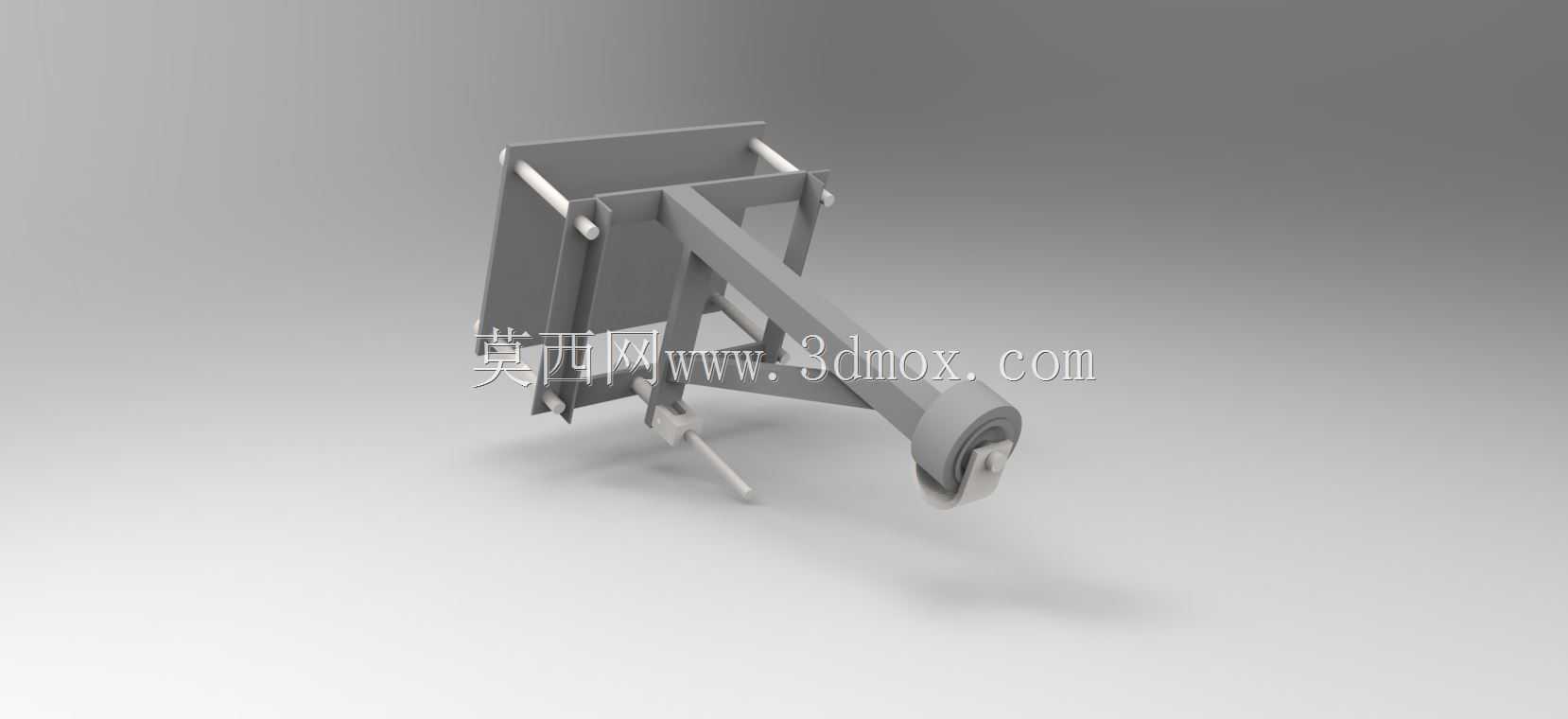

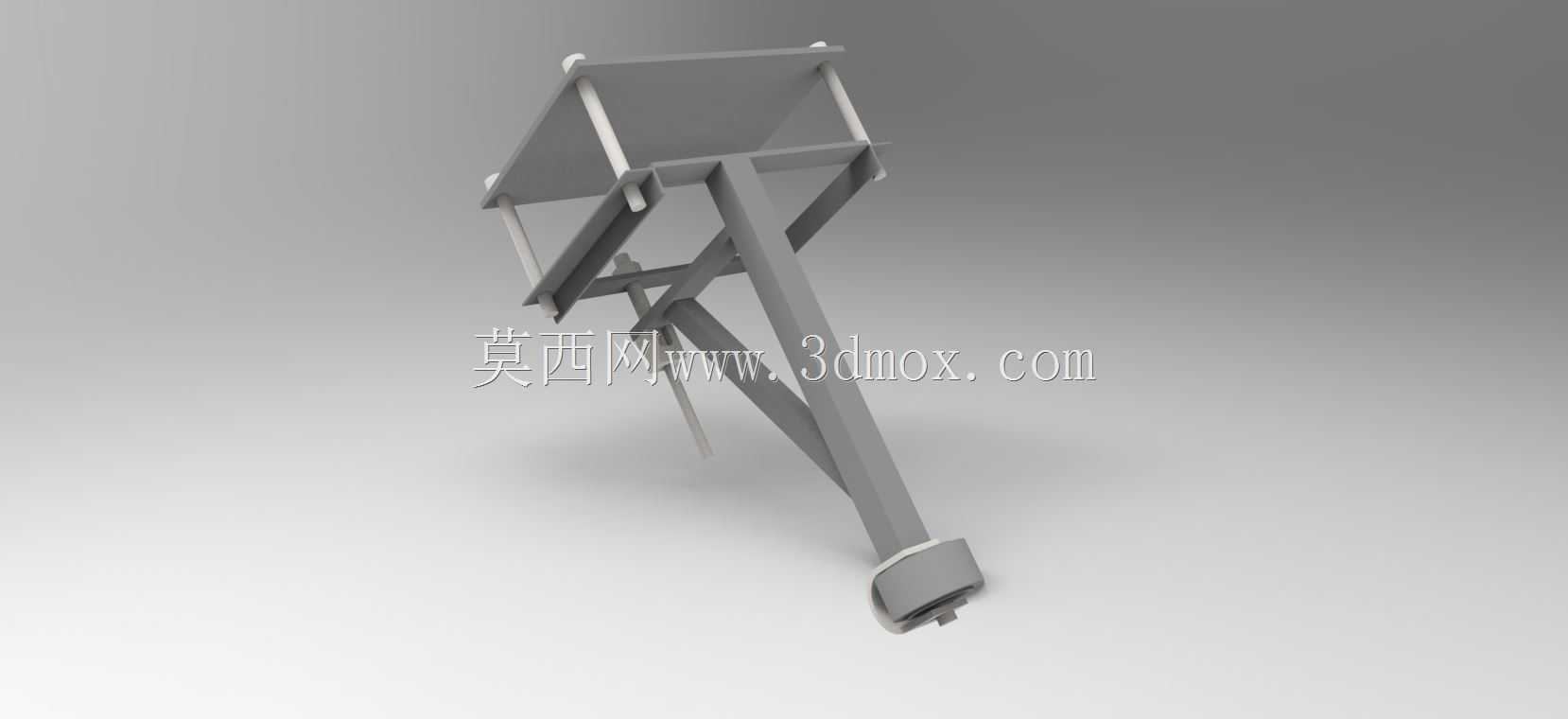

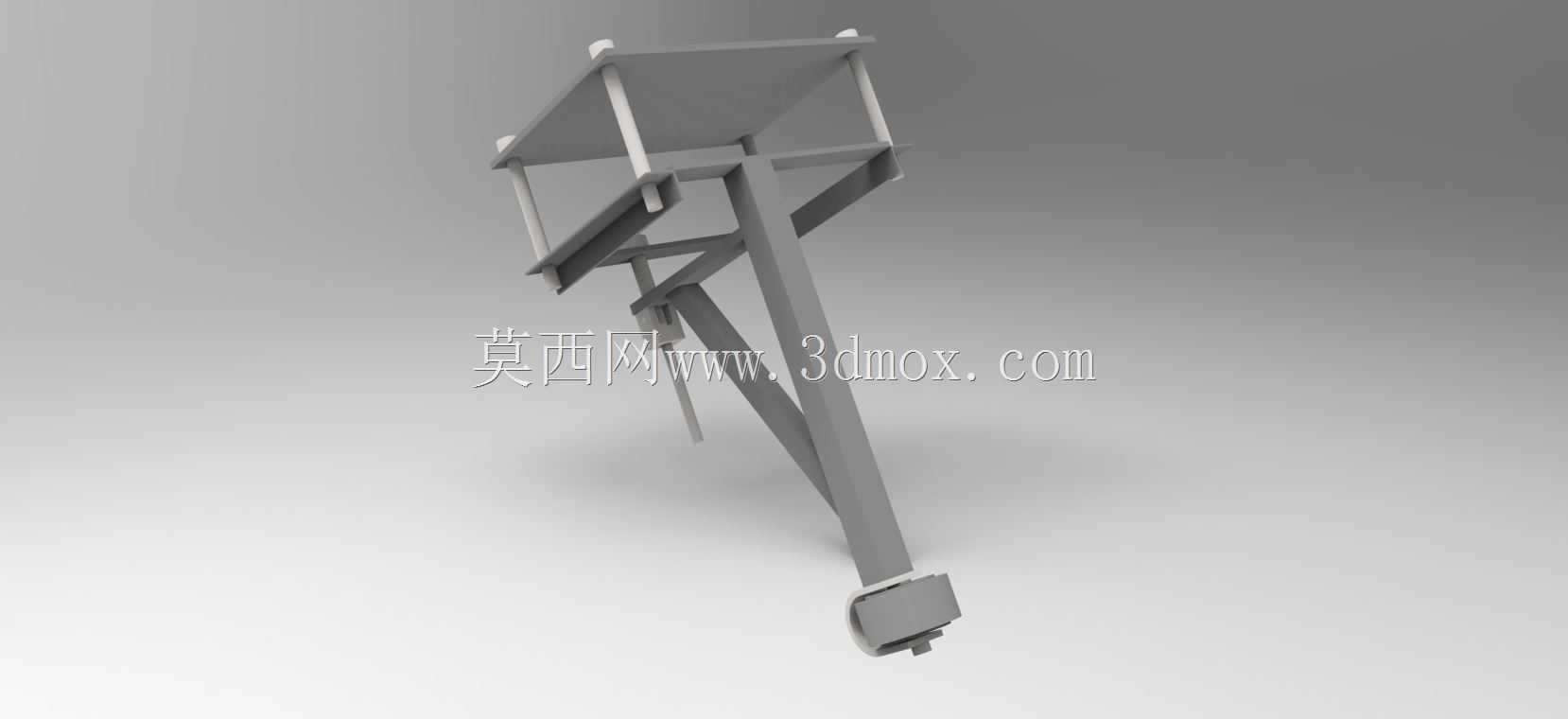

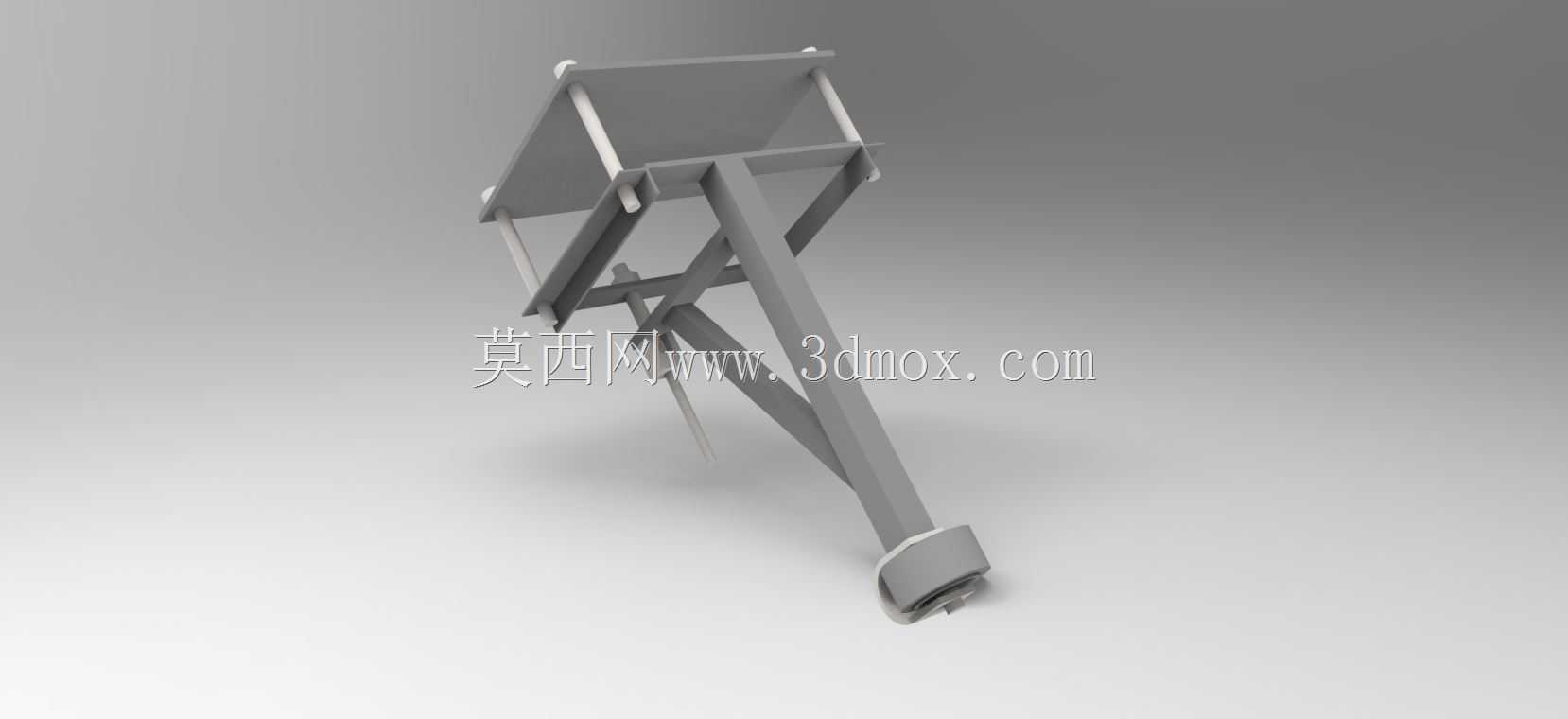

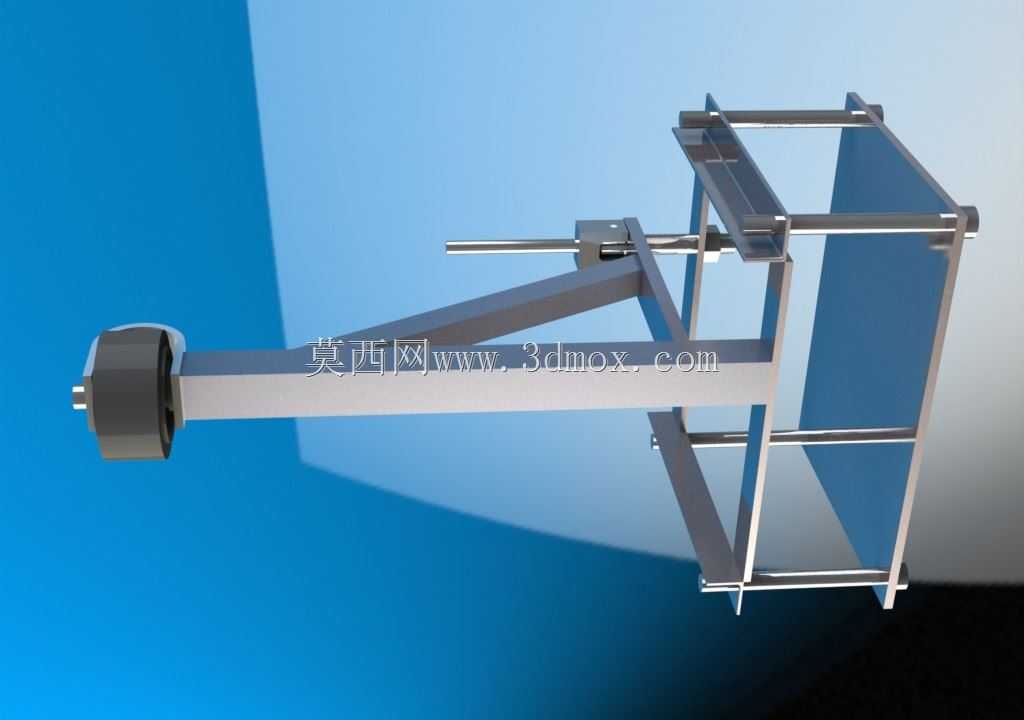

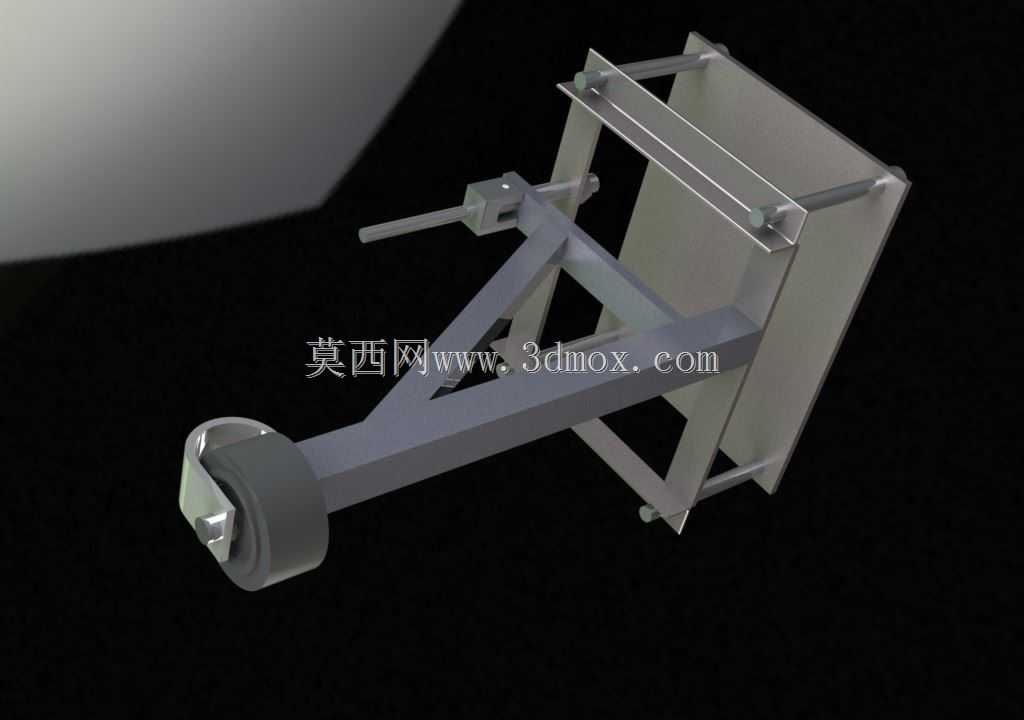

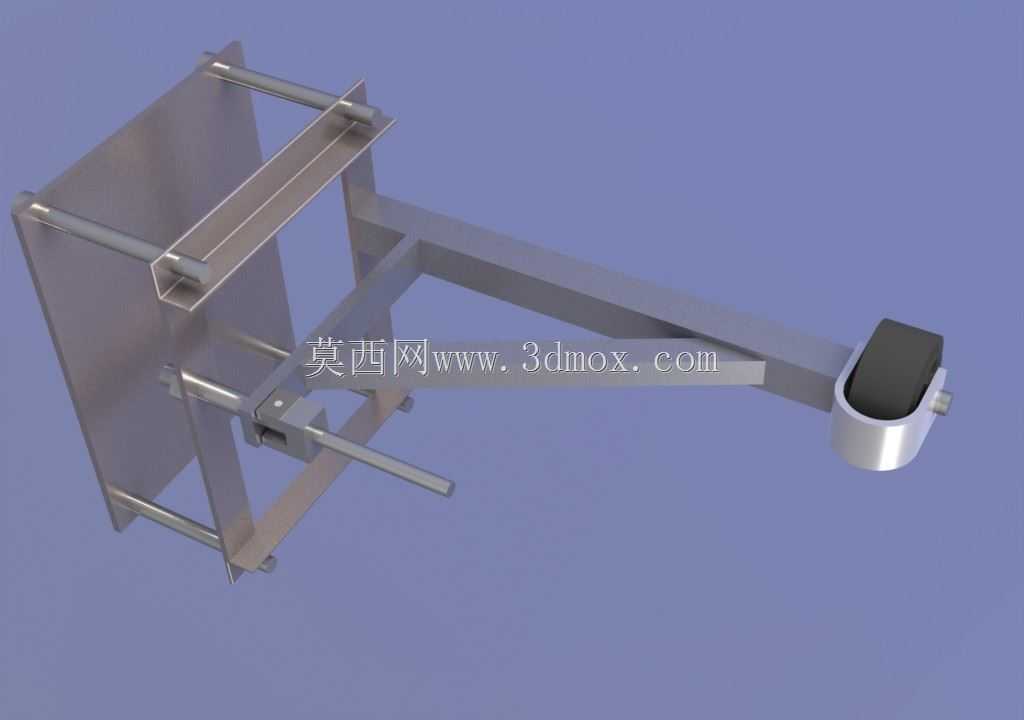

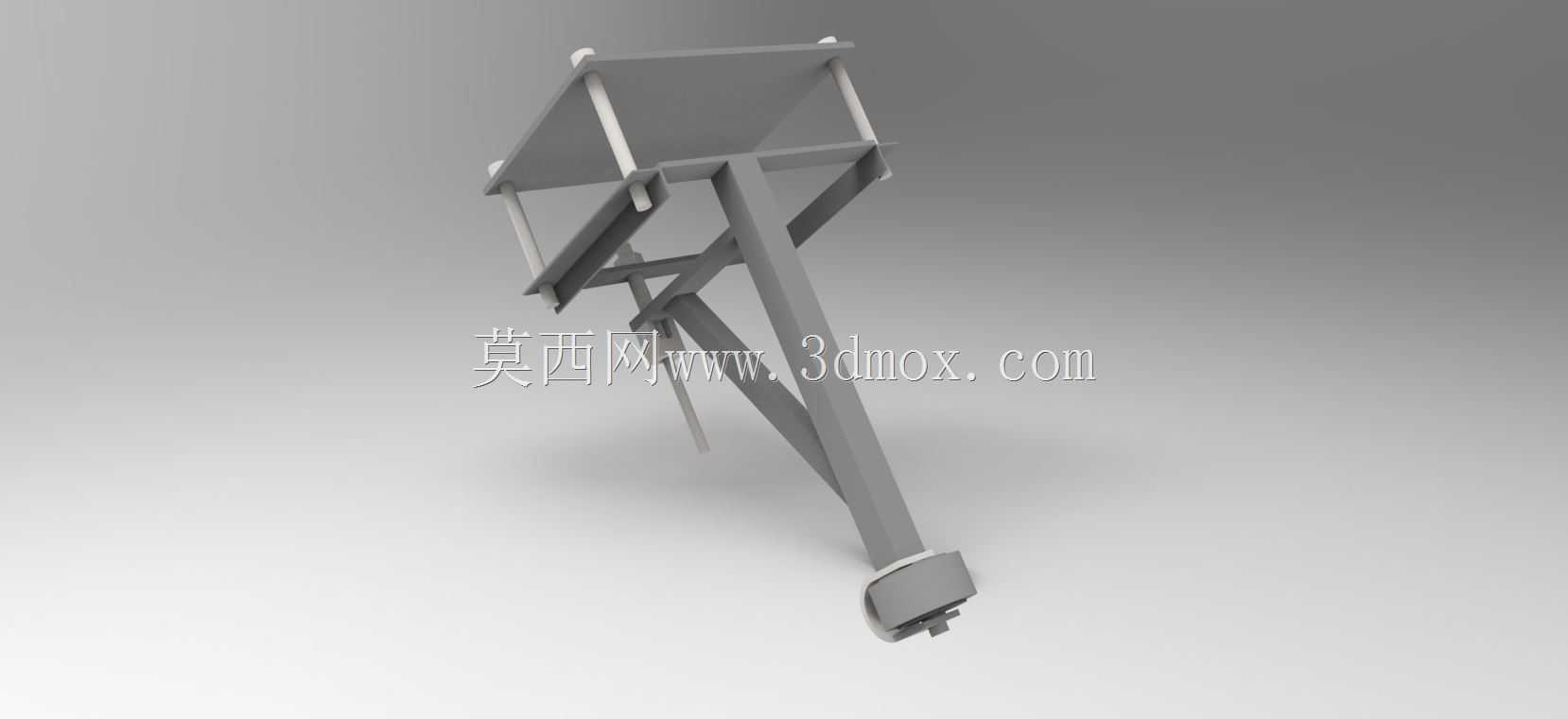

　　在各类轴类零件加工、装配以及长轴类部件的调试工位中，轴件自身的挠度形变、径向窜动一直是影响加工精度与装配同轴度的核心问题，这款心轴稳定支撑结构正是针对这类场景开发的专用定位工装，可适配不同直径的光轴、阶梯轴以及带装配附件的心轴组件，在机加工辅助定位、自动化线体上料定位、设备检修临时支撑等场景下都能发挥稳定作用。从结构组成来看，该工装采用立式安装基板作为承载基础，基板上预留了多组平行的导向杆安装位，四根平行布置的光滑导杆构成了支撑臂的滑移导向轨道，支撑臂采用槽型截面的型材焊接成型，既保证了整体的抗弯刚度，又尽可能控制了自身重量，避免悬臂过长带来的下挠问题。支撑臂的前端设置了快换式的轴件承托结构，承托位采用半包式的圆弧卡口，

　　卡口内侧可根据待支撑心轴的直径更换适配的衬垫，既可以避免硬接触划伤轴件表面，也能通过衬垫的过盈配合消除径向配合间隙，防止轴件在支撑状态下出现周向转动或者径向跳动。支撑臂与导杆的连接位置设置了锁紧机构，通过侧面的顶紧螺杆可以快速固定支撑臂在导杆上的伸出长度，适配不同长度的心轴支撑需求，操作人员无需借助专用工具，徒手即可完成位置调整与锁紧，适配小批量多品种的生产现场快速换型需求。安装边界方面，立式基板的四个角位预留了沉头安装孔，可通过螺栓直接固定在机床床身、装配工作台或者线体的铝型材框架上，基板的厚度经过刚度校核，在支撑臂全伸状态下，基板的最大形变量控制在0.02mm以内，不会因为基板形变影响支撑精度。

　　导杆的两端采用轴用挡圈固定在基板上，导杆表面做了硬铬镀层处理，表面硬度达到HRC55以上，长期滑移使用也不会出现拉毛、磨损的问题，保证支撑臂移动的顺畅度。在实际使用场景中，这类支撑结构常搭配车床、外圆磨床使用，在加工长度超过设备自身中心架支撑范围的长轴时，可将该工装固定在机床床身的合适位置，对轴件的悬空段做辅助支撑，抵消轴件旋转时的离心力带来的甩动问题，将长轴加工的圆柱度误差控制在0.01mm以内；在自动化装配线中，该工装可作为轴类零件上料的临时定位位，待装配的心轴放置在支撑卡口上后，机械手可直接抓取轴件完成后续压装工序，无需额外设置视觉定位结构，大幅降低线体的定位成本。设计过程中，针对悬臂结构的刚度问题，

　　工程师对支撑臂的截面做了拓扑优化，在支撑臂的非受力区域去除了多余的材料，同时在支撑臂与滑移座的连接位置增加了三角加强筋，将支撑臂前端的最大下挠量控制在0.03mm以内，满足精密装配与加工的支撑精度要求。承托结构的转动副设计预留了1°的自适应摆角，当待支撑心轴存在微小的安装角度偏差时，承托卡口可自动适配轴的角度，避免出现卡滞或者硬接触导致的轴件变形。整个结构没有采用复杂的传动或者气动元件，纯机械结构的设计让工装的维护成本极低，日常仅需定期给导杆涂抹润滑脂即可保证长期稳定运行，适合在生产车间的多粉尘、多切削液的恶劣环境下使用，不会因为污染物进入结构内部导致功能失效。针对不同的使用场景，该支撑结构的导杆长度、支撑臂伸出行程都可以做模块化调整，比如用于重型轴件支撑时，可更换直径更大的导杆与厚度更高的支撑臂型材，提升整体的承载能力，用于微型精密轴件支撑时，可缩小整体结构尺寸，搭配微型的锁紧螺杆，适配小空间内的安装需求。
