复合管加工用管道剃须刀结构设计

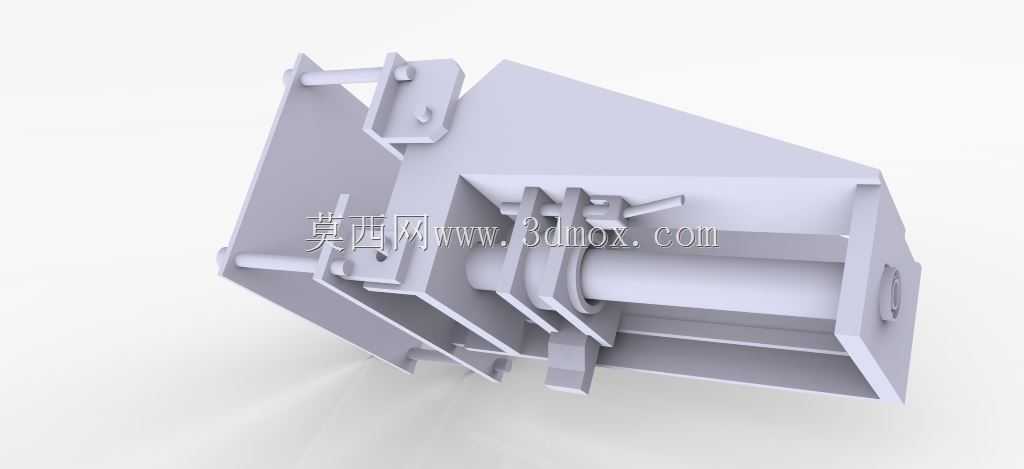

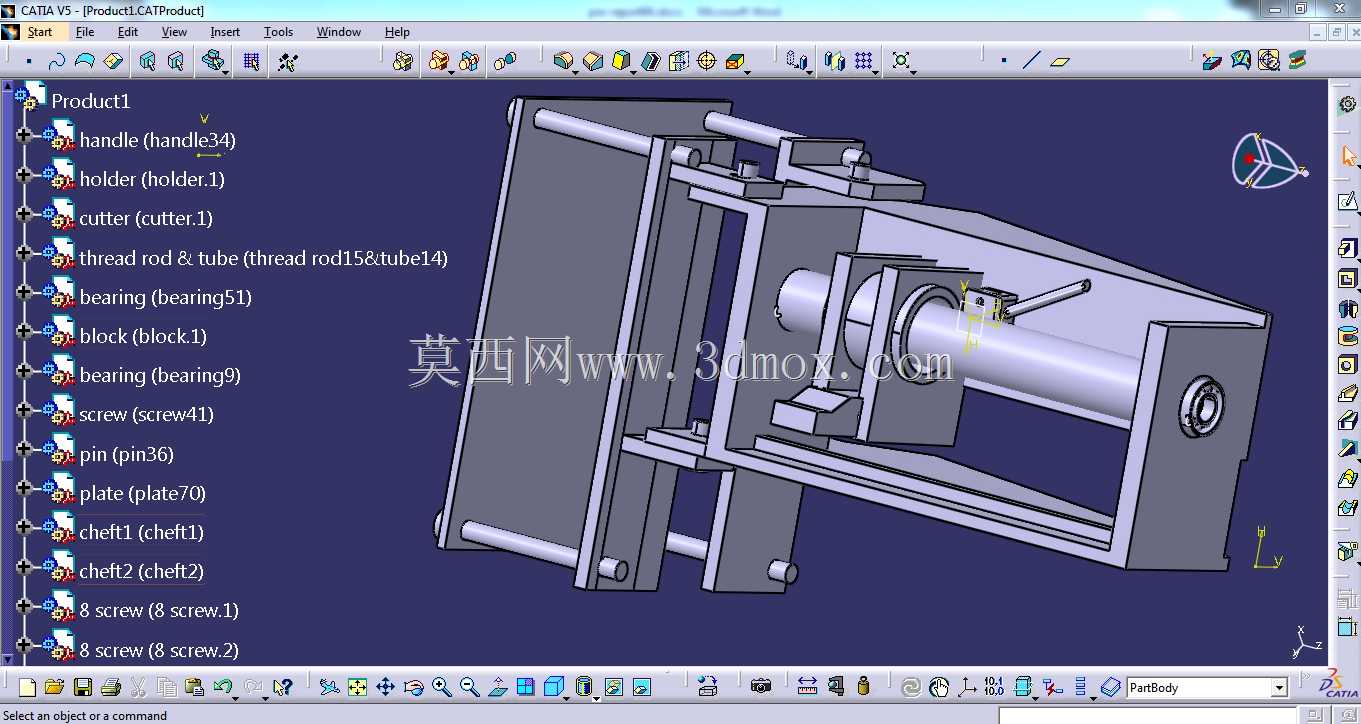

　　在复合管材连续生产与现场敷设的作业场景中，管口端面的规整度直接决定后续法兰对接、热熔连接、密封装配的最终质量，管道剃须刀正是针对复合管层间剥离、端面毛刺、坡口角度不统一这类现场痛点开发的专用管口处理构件。不同于手持打磨工具的无基准作业，这款构件采用框架式承载结构，将切削进给、管材定位、导向支撑三个功能模块集成在同一焊接箱型基座上，作业时无需额外搭建临时支撑，可直接适配生产线末端的固定工位，或是野外管线铺设的移动作业场景，处理后的管口端面垂直度偏差可控制在0.2mm以内，完全满足中高压复合管线的装配密封要求。从结构设计逻辑来看，这款构件没有采用复杂的数控进给方案，而是通过纯机械的导向限位实现切削参数的稳定控制：

　　基座一侧的法兰安装面预留了与生产线支架匹配的螺栓孔位，安装时可直接通过螺栓锁紧在固定工位，安装边界的长宽尺寸控制在420mm×280mm范围内，不需要占用过大的作业空间，即使是空间局促的井下管线作业点，也能通过便携式支架完成临时固定。切削模块的核心刀座采用燕尾槽导向结构，进给行程设置为120mm，可覆盖外径从63mm到250mm的常规复合管加工需求，刀座上的刀片安装位预留了2°的倾斜角度，切削时可同步完成端面修平与30°焊接坡口的加工，不需要二次换刀调整。定位模块采用三爪式自定心结构，爪头镶嵌了尼龙防滑衬垫，装夹时不会损伤复合管外层的聚乙烯防护层，同时能保证管材轴线与切削主轴的同轴度，避免出现管口偏心切削导致的壁厚不均问题。

　　在实际作业过程中，操作人员只需将待处理的复合管端推入定位腔，锁紧三爪定位结构后转动进给手轮，刀座就会沿导向槽平稳进给，刀片逐层切削管口的多余层料，整个过程不需要复杂的参数设置，即使是没有经过长期培训的现场作业人员，也能在短时间内加工出符合装配要求的管口。构件的侧面预留了排屑缺口，切削产生的塑料碎屑与金属层切屑会顺着缺口直接落入下方的集屑槽，不会堆积在导向槽内影响进给顺畅度，日常维护时只需要定期清理切屑、在导向面涂抹少量润滑脂即可，不需要复杂的拆解保养。考虑到野外作业的复杂工况，整个构件的外露部件都做了镀锌防锈处理，切削刀片采用标准硬质合金机夹刀片，磨损后可直接快速更换，不需要对刀座进行二次研磨，大幅降低了现场运维的成本。

　　不同于传统的管口打磨设备会产生大量粉尘，这款剃须刀采用切削式加工，切屑为连续条状，不会出现扬尘问题，在密闭空间作业时也能满足职业健康的防护要求。从安装适配性来看，构件的进给手轮位置设置在机身侧面，操作时人员站在机身侧方即可完成全部操作，不需要正对管口位置，避免了切屑飞溅伤人的风险；基座底部预留了四个M16的地脚螺栓孔，既可以固定在生产线的钢制支架上，也可以安装在移动小车上作为现场移动加工设备使用，适配不同场景的作业需求。在复合管生产线上，这款构件通常安装在定长切割工位的后端，管材完成定长切割后直接进入该工位进行端面处理，单根管材的处理时间不超过15秒，可匹配每分钟8米的连续生产线速度，不会成为整条生产线的效率瓶颈；在现场管线施工场景中，搭配便携式动力头即可完成手动进给作业，处理后的管口可直接进行电熔连接或者法兰对接，不需要额外的打磨修整工序，有效缩短了现场施工的周期。结构设计时还特意做了轻量化处理，整个构件不含动力模块的自重控制在38kg以内，两名作业人员即可完成搬运转移，不需要借助起重设备，非常适合野外分散作业点的转场需求。
