异形法兰式滑动螺母嵌件结构设计

项目分类:通用五金配件 发布时间:2022-01-13 ID:496774
  • 异形法兰式滑动螺母嵌件结构设计
  • 异形法兰式滑动螺母嵌件结构设计
  • 异形法兰式滑动螺母嵌件结构设计
  • 异形法兰式滑动螺母嵌件结构设计

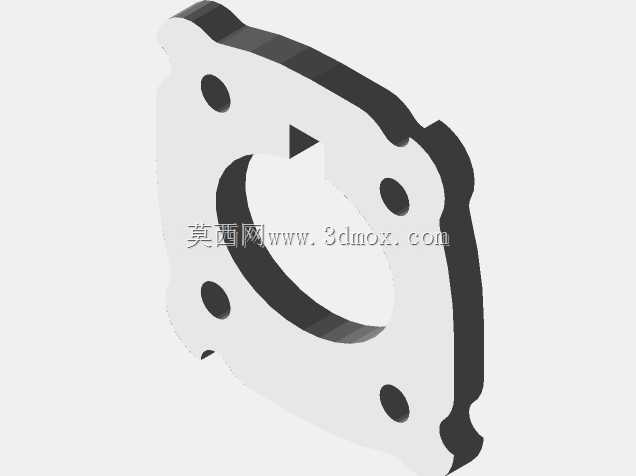

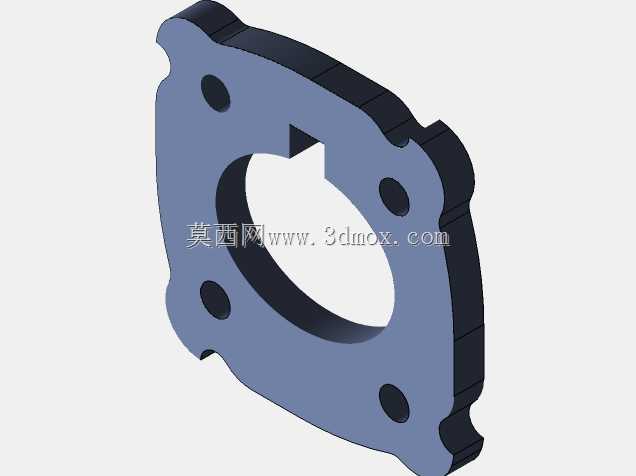

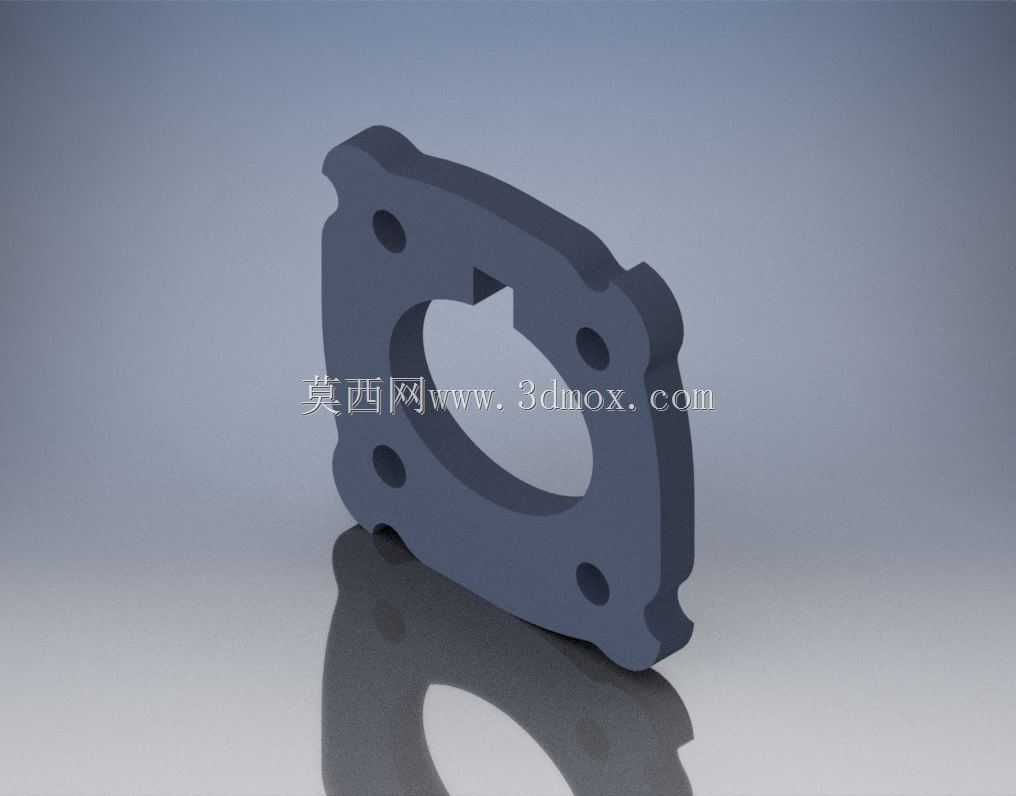

  在轻载直线传动模组、小型工装滑台、3D打印设备运动轴以及桌面级自动化进给机构的设计场景中,这类带法兰定位结构的滑动螺母嵌件是承担螺旋传动副配合、实现直线位移输出的核心配套零件,区别于标准圆螺母的通用连接属性,该零件需要同时兼顾周向防转、轴向定位、滑动导向三个核心功能,因此在结构设计上做了针对性的异形轮廓优化。从实际装配边界来看,该零件的主体为带中心螺纹通孔的类三角法兰结构,中心孔为传动丝杠的配合通道,孔壁加工有与适配丝杠匹配的传动内螺纹,螺纹精度按照轻载传动常用的7H公差设计,既保证与丝杠的啮合间隙控制在合理范围,避免传动过程中出现过大回程误差,又不会因为配合过紧导致滑动阻力陡增,适配无预紧或者轻预紧的滑动传动场景。

  法兰盘上均匀分布的四个通孔为安装固定孔,孔位按照对应安装基座的定位柱位置做了等角度排布,安装时可以直接穿过固定螺钉将螺母嵌件锁附在滑动台的安装槽内,异形的外轮廓并非随意设计,而是与滑动台的嵌装槽轮廓完全匹配,装入后可以实现完全的周向防转,不需要额外加装防转销或者定位键,既减少了装配工序,也避免了额外连接件带来的装配累积误差。零件的厚度方向做了分层设计,靠近传动啮合区的部分厚度略大于法兰安装边,保证螺纹啮合长度达到丝杠公称直径的1.2倍以上,满足轻载传动下的螺纹啮合强度要求,避免频繁往复运动下出现螺纹滑牙的问题;法兰安装边的厚度则根据嵌装槽的深度做匹配设计,装入后安装面与滑动台表面齐平,不会出现凸起干涉滑动台与导轨之间的配合间隙。

  从滑动性能的设计考量上,该零件的材质适配通常选用自润滑性能较好的工程塑料或者粉末冶金材质,不需要额外加装润滑脂注油通道,依靠材质本身的自润滑属性就可以实现长期低阻力滑动,适合在无尘、免维护的桌面级设备场景中使用,避免油污污染加工或者打印工作面。在安装适配过程中需要注意,该嵌件的外轮廓异形边带有微小的导向倒角,装配时需要对准嵌装槽的对应方向推入,强行敲入会导致法兰边崩裂或者嵌装槽变形,固定螺钉的锁紧扭矩需要控制在对应材质的合理范围内,工程塑料材质的锁紧扭矩通常不超过0.8N·m,粉末冶金材质可以适当提升至1.5N·m,避免锁附过紧导致零件变形挤压中心螺纹孔,造成滑动卡滞。在实际工况应用中,

  这类滑动螺母嵌件通常适配直径8-12mm的冷轧丝杠,单圈导程根据使用场景可以选择2mm或者4mm规格,额定轴向负载在50-120N区间,适合承担传感器安装架、打印喷头、小型拾取机械手等轻载部件的直线传动,运行线速度建议不超过0.2m/s,过高的运行速度会加剧螺纹副的磨损,缩短零件的使用寿命。设计建模过程中,需要重点关注四个安装孔的位置度公差,位置度误差需要控制在0.1mm以内,否则安装时会出现孔位错位无法锁附螺钉的问题;中心螺纹孔与法兰安装面的垂直度公差需要控制在0.05mm以内,避免装配后丝杠与螺母出现偏载,导致滑动过程中出现周期性阻力波动,影响传动平稳性。零件的外轮廓非安装边做了R2左右的圆角过渡,既可以减少零件加工过程中的应力集中,也可以避免装配时尖锐边角划伤操作人员或者刮损相邻的线缆、管路等辅件。不同于标准圆形滑动螺母需要额外配套防转结构,该异形法兰嵌件的一体化设计将安装、防转、传动三个功能集成在单个零件上,大幅减少了传动滑台的零件数量,降低了装配复杂度和整体成本,在小型化、轻量化的传动机构设计中具备很高的应用价值,建模时可以通过参数化设计调整安装孔间距、中心螺纹规格、法兰厚度等参数,快速适配不同负载、不同安装尺寸的滑台设计需求,不需要重新进行整体结构的重构,能够有效缩短非标设备的设计周期。
