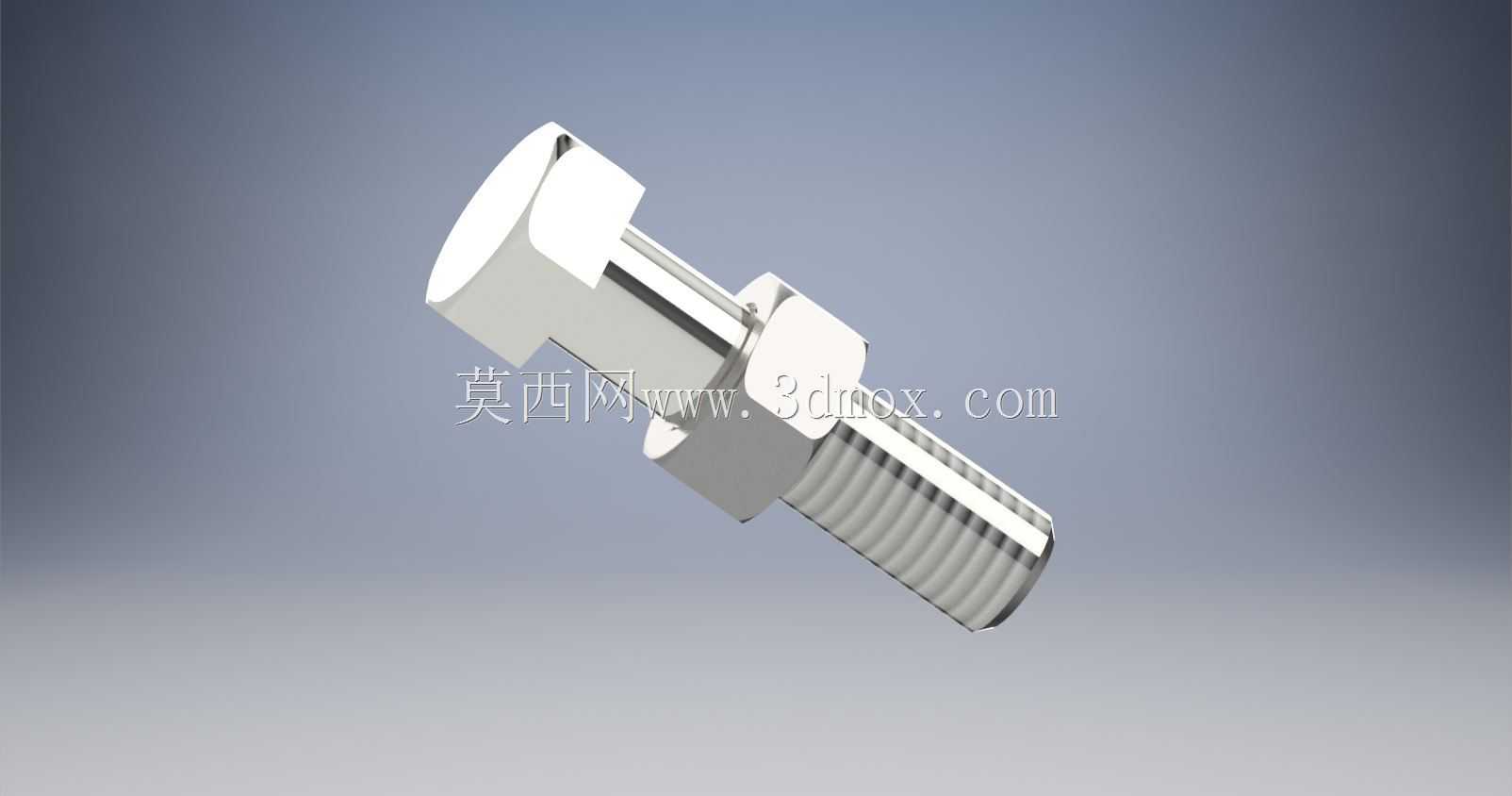

M10规格螺栓螺母组合紧固件结构

　　在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，小到消费电子内部结构锁附，大到重型工程机械的结构件拼接，都离不开螺栓螺母组合的可靠连接支撑。本次涉及的M10x1规格螺栓搭配对应螺母的组合结构，针对中等载荷的连接工况做了结构适配，1mm的细牙螺纹设计相比同公称直径的粗牙螺纹，拥有更小的螺距，在承受轴向载荷时具备更好的自锁性能，同时螺纹牙型的受力分布更均匀，适合存在小幅振动的设备安装场景，比如中小型输送线机架拼接、通用工装夹具的部件固定、低压流体管道的法兰辅助锁附等场景都能适配。

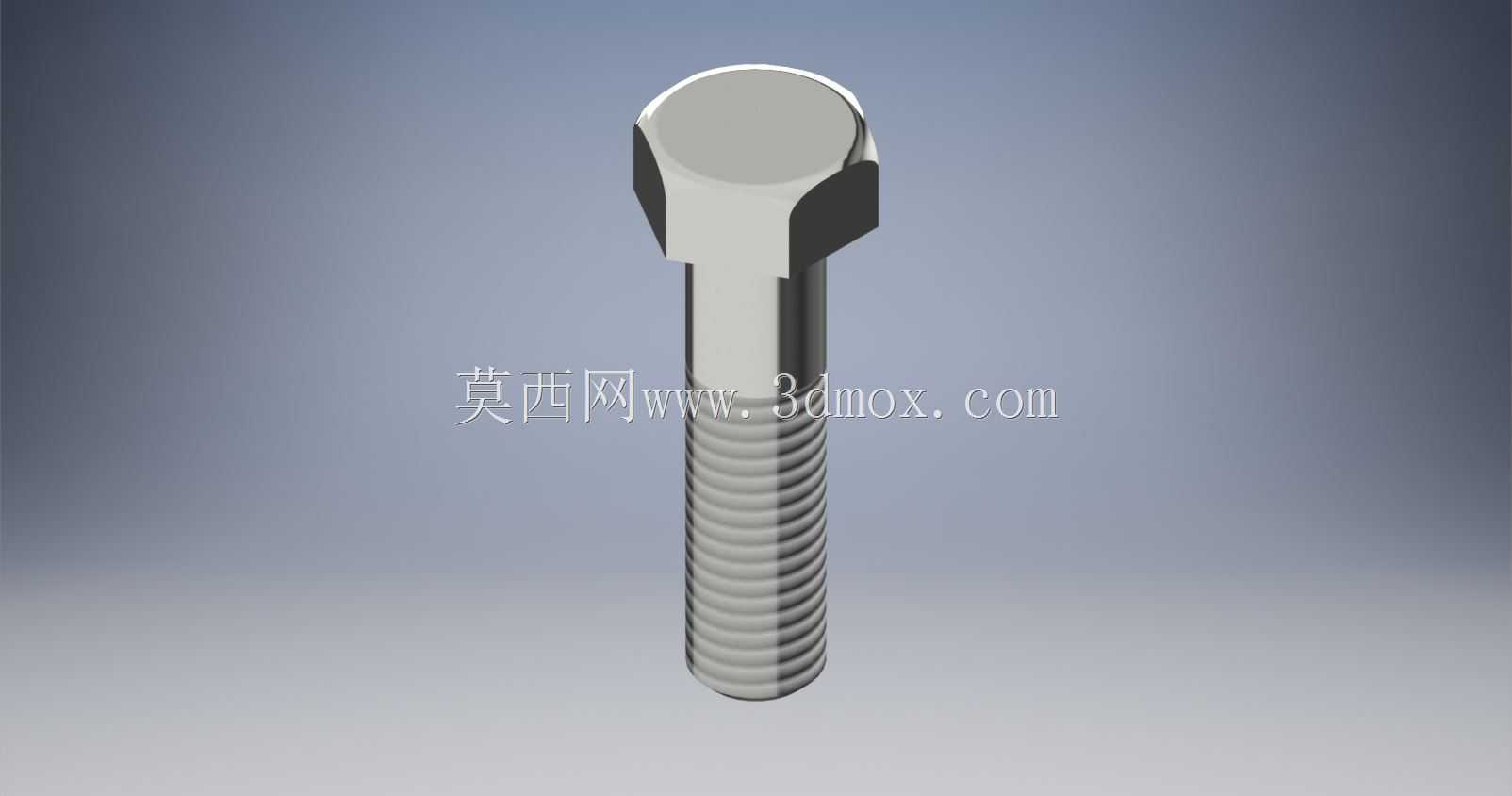

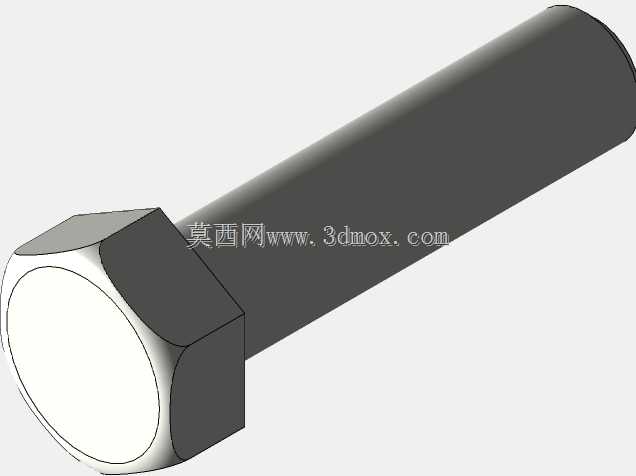

　　从结构设计逻辑来看，螺栓头部采用外六角构型，是目前工业装配中通用性最强的螺栓头部形式，既可以适配普通开口扳手、活动扳手的手动装配，也能匹配套筒、电动扭矩扳手的机械化装配作业，头部的厚度尺寸按照常规M10六角螺栓的受力边界设计，在施加标准拧紧扭矩时不会出现头部剪切断裂的问题，头部与螺杆衔接的位置做了微小的圆角过渡，避免应力集中导致的螺杆根部断裂失效。螺杆部分分为光杆段与螺纹段，光杆段的直径与螺纹大径保持一致，当被连接件的安装孔为基孔制间隙配合的通孔时，光杆段可以承担一定的径向剪切载荷，避免螺纹牙直接承受横向剪切力而出现滑牙、变形问题；螺纹段的长度覆盖了常规连接场景下的叠层厚度需求，搭配六角螺母装配时，螺母拧紧后能露出2-3牙的螺纹余量，既保证螺纹啮合的有效扣数满足轴向拉拽载荷的受力要求，也不会因为螺纹伸出过长造成安装空间的干涉。

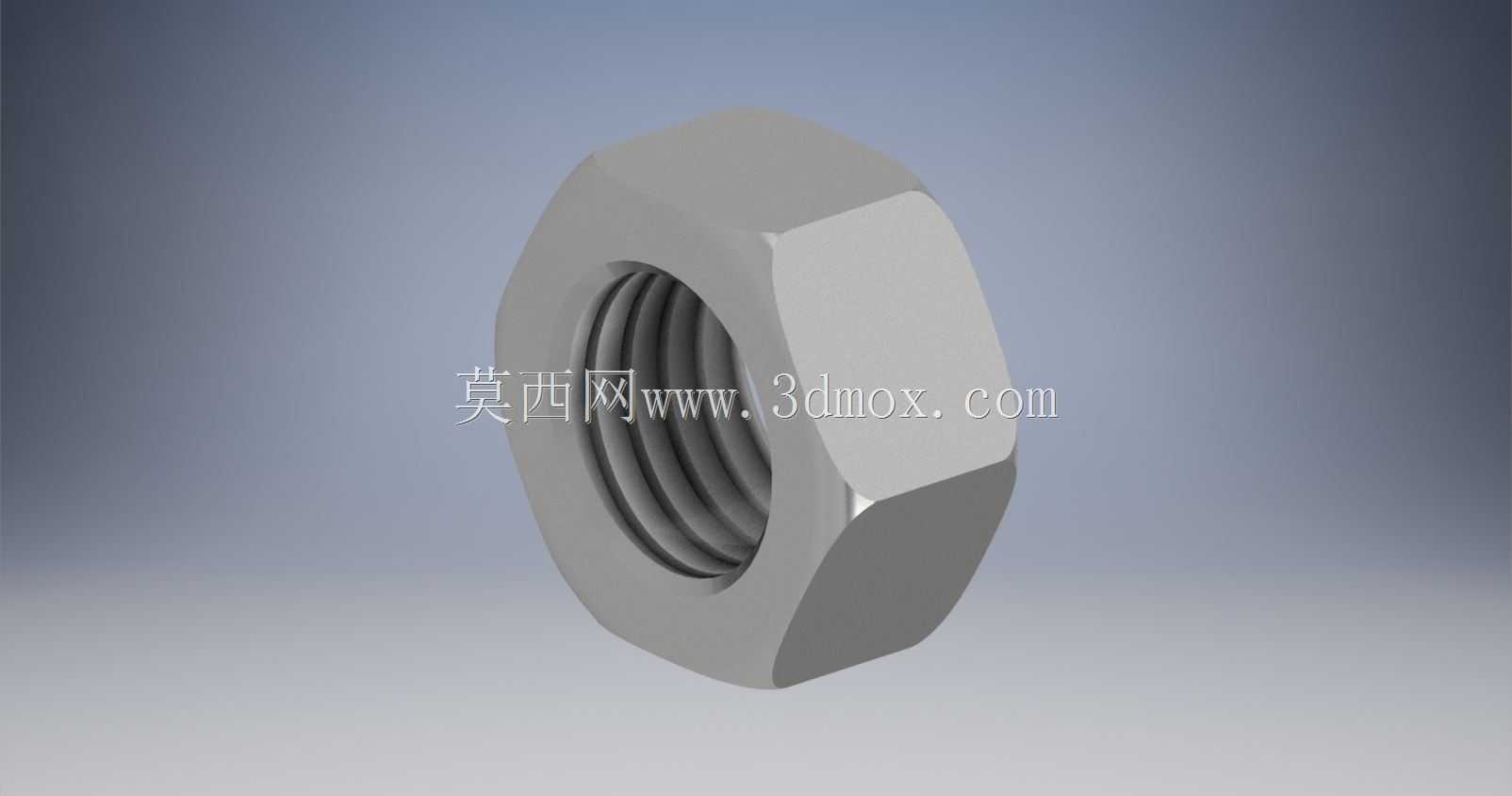

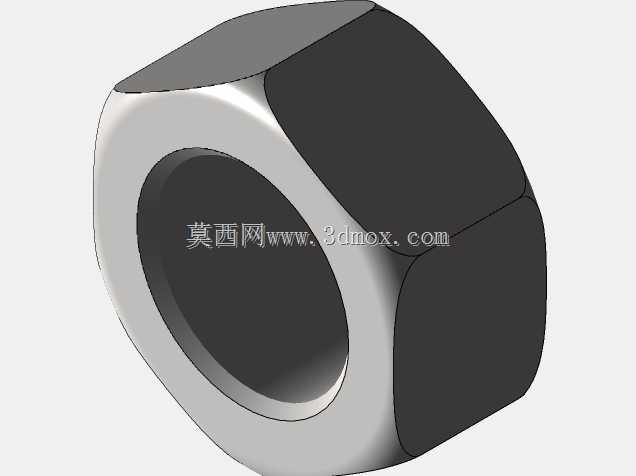

　　配套的六角螺母采用标准对边尺寸设计，与螺栓头部的扳手尺寸通用，减少装配过程中更换扳手的频次，螺母的端面做了平整化处理，与被连接件或者垫圈接触时能保证足够的接触面积，降低接触面的压应力，避免长期受力后螺母嵌入被连接件表面造成预紧力流失。在实际选型应用中，这套组合件需要匹配对应规格的平垫圈使用，如果应用在振动幅度较大的设备上，还需要追加弹簧垫圈或者螺纹锁固胶来强化防松性能，安装时需要根据被连接件的材质确定拧紧扭矩，比如被连接件为铝合金、工程塑料等低强度材料时，要适当降低拧紧扭矩，避免压溃被连接件的安装面；如果被连接件为钢材、铸铁等高强度金属材料，可以按照标准推荐的扭矩值施加预紧力，保证连接的可靠性。

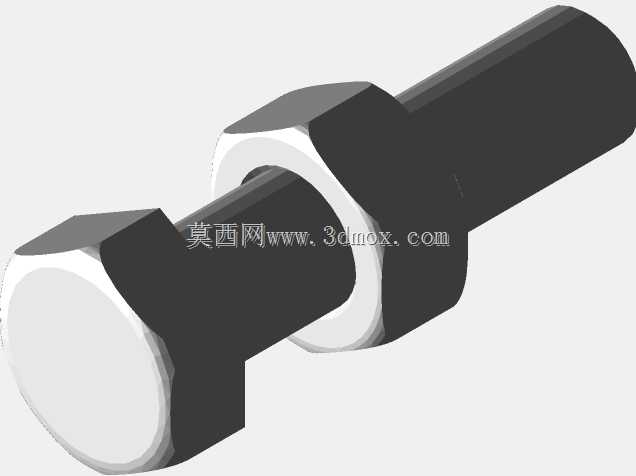

　　从安装边界来看，这套螺栓螺母组合的安装空间需要预留足够的扳手操作空间，外六角头部的周围需要留出至少大于扳手回转半径的操作间隙，避免装配时扳手无法正常转动，螺杆穿过的安装孔直径建议设置为11mm，既保证螺杆能顺利穿入，也不会因为间隙过大造成连接错位。在三维建模过程中，螺纹部分采用了简化的修饰螺纹结构与真实螺纹结构结合的呈现形式，既保证装配干涉检查时的准确性，也能在渲染输出时还原真实螺纹的外观质感，螺栓头部与螺母的棱角处做了符合实际加工工艺的微小倒角，还原冷镦、机加工工序后的真实零件形态，没有出现建模中常见的尖锐棱角、尺寸错位等问题，可直接用于装配模拟、工程出图、产品演示动画制作等场景，结构设计完全符合通用紧固件的相关标准，不需要额外做结构调整就能直接适配常规的M10螺纹连接设计需求。
