原料储罐及配套输送管路系统设计

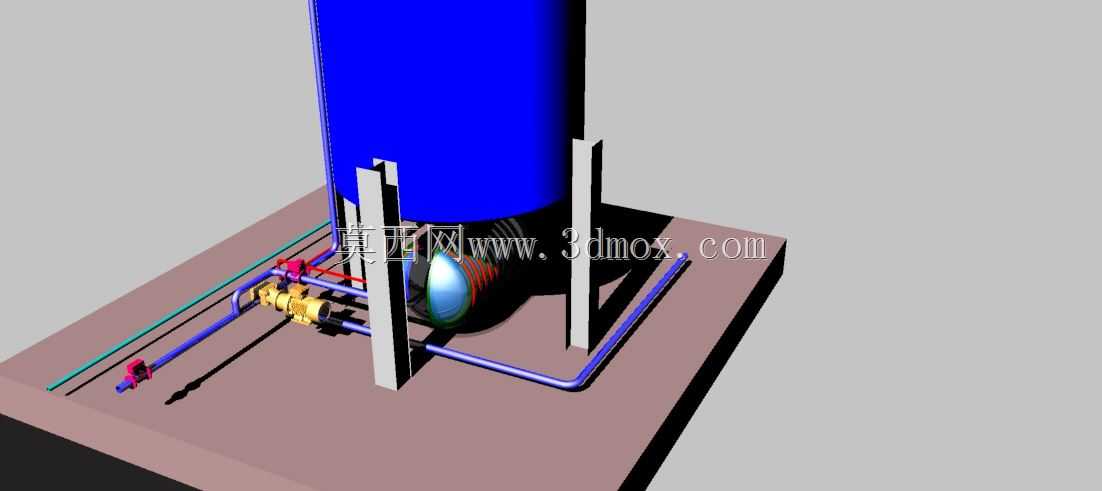

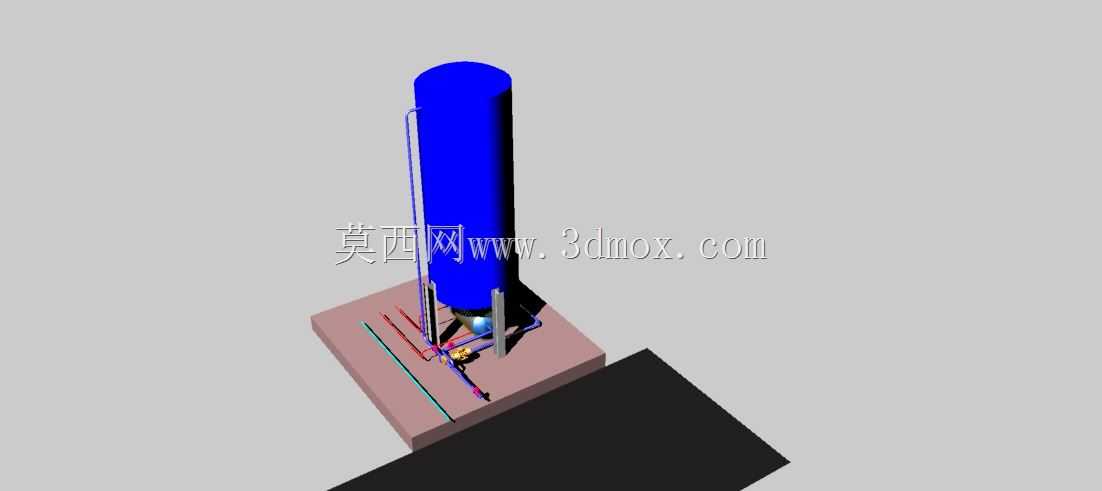

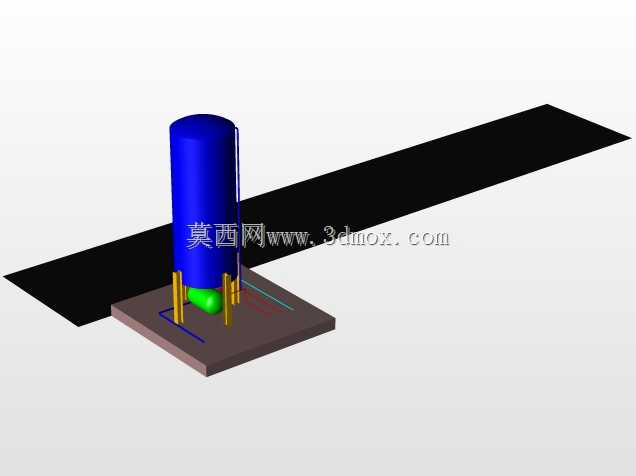

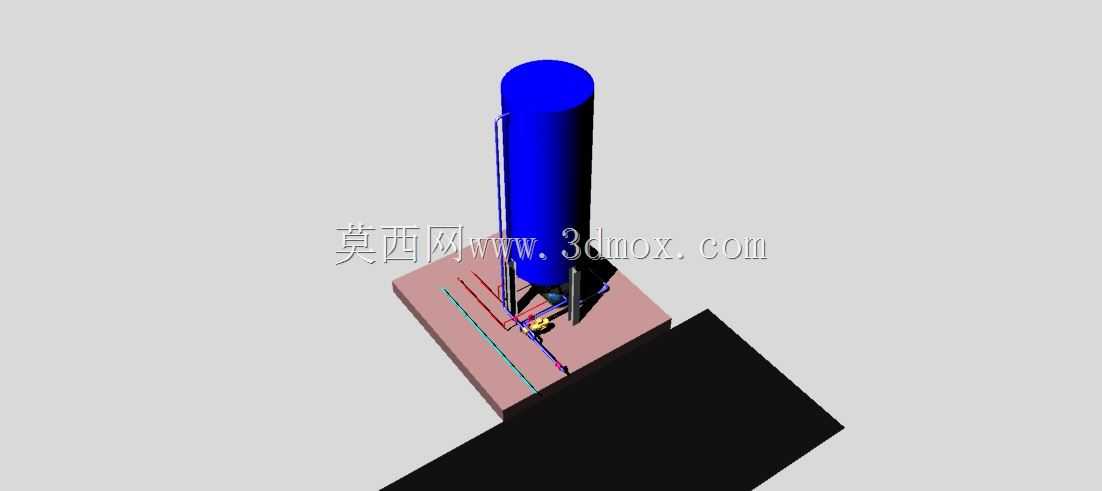

　　在精细化工、粮油加工、日化生产等连续作业的流程工业场景中，原料的稳定存储与定量输送是保障生产线连续运转的核心前提，这套储料及输送系统的三维设计，完全围绕厂区原料中转工段的实际作业需求搭建，覆盖了大宗原料静态存储、日常生产按需取用、流体介质密闭输送的全流程功能。设计阶段首先锚定了两类核心储料单元的功能边界，50公吨级的主储罐承担大宗原料的批量存储职能，罐体采用立式支腿架空结构，底部预留足够的净空高度来安装底阀、输送泵及配套管路，避免落地式储罐常见的积液排残困难、底部阀门操作空间不足的问题，支腿的跨距经过载荷校核，单根支腿的承载余量满足满罐状态下的动静态载荷叠加要求，同时匹配厂区现有管廊的标高参数，

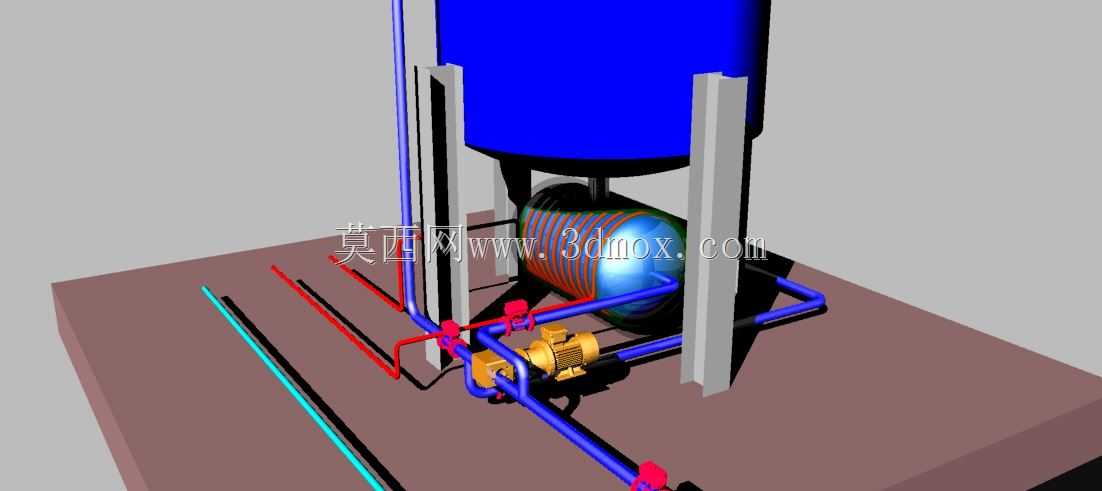

　　确保储罐出料口与外部输送主管路的对接无额外变向弯头。150公吨级的日用罐则直接对接生产线的日耗料需求，布置位置更靠近生产车间进料端，罐体的有效容积按照生产线最大产能下1.2倍的日消耗量设计，避免因上游原料输送临时中断导致的生产线停摆，罐顶配置的呼吸阀、液位计接口位置完全对齐日常巡检的操作通道，无需额外搭设操作平台即可完成日常参数抄录与设备维护。配套的12M3输送泵选用卧式离心泵结构，安装位置处于两个储罐的管路交汇节点处，泵体的进出口通过软接头与硬管连接，抵消管路热胀冷缩及泵体运行产生的振动传递，泵基础的地脚螺栓孔位与现有厂区通用泵基础的安装尺寸完全兼容，后期更换同参数泵体无需重新浇筑基础。

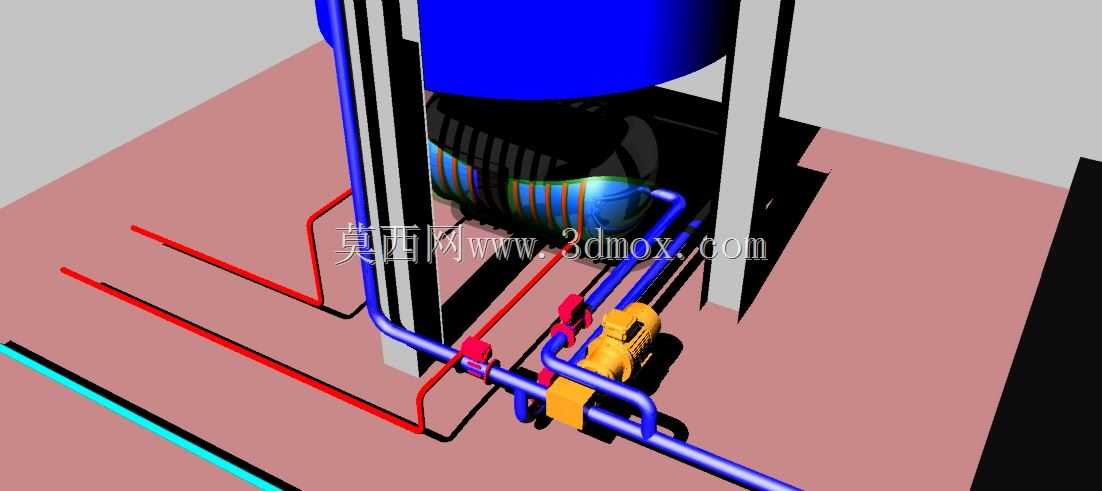

　　管路系统的设计完全遵循流体输送的阻力最小原则，不同功能的管路采用差异化配色区分，红色管路承担蒸汽伴热职能，沿着储罐出料口到泵入口的管段全程并行布置，针对低温下易凝固的高粘度原料，伴热管的缠绕间距经过热损计算，确保环境温度在零下十摄氏度时管内原料仍能保持额定输送粘度；蓝色管路为原料输送主通路，所有弯头均采用大曲率半径的冲压弯头，减少直角弯头带来的局部阻力损失，管路上的阀门布置位置充分考虑操作可达性，切断阀、止回阀、流量调节阀的安装高度距离操作面1.2米左右，日常开关操作无需借助登高工具，管路的支架间距根据管径大小匹配，避免长距离管路出现挠度变形导致的法兰密封面泄漏。整套系统的安装边界充分考虑了厂区现有场地的限制，

　　储罐区的防火间距满足厂区消防规范要求，管路的走向避开了厂区现有叉车通行通道与巡检路线，所有突出的管路支架、阀门手轮均不会对日常人员通行、物料转运造成干涉，罐区周边预留的检修通道宽度满足检修车辆进出、泵体吊装更换的空间需求。从三维建模的细节来看，所有管路的法兰连接面、阀门的结构尺寸、泵体的外形轮廓都按照实际选型的产品参数1:1还原，没有做简化处理，后期可以直接导出管路预制图用于现场施工，减少现场测绘、管段切割的工作量，储罐的支腿、加强筋、人孔等结构的位置也完全符合压力容器的相关设计规范，能够直接给后续的罐体加工制造提供尺寸参考。
