军用机载概念导弹结构三维设计

　　在航空武器配套的结构设计场景中，这类机载导弹概念方案的三维建模，核心是围绕载机挂载适配、气动性能验证、结构轻量化几个核心方向展开，不同于定型列装的制式装备，概念阶段的模型更侧重快速验证外形逻辑与安装边界的匹配度，为后续的方案迭代提供可落地的三维参照。从实际用途来看，该型导弹定位为军用作战飞机的配套机载武器，主要承担近距空中打击的战术职能，概念设计阶段优先考虑与载机挂架的适配性，避免出现挂载干涉、气动阻力超标的问题，整体长度控制在4米级别，这个尺寸区间刚好适配多数战术飞机的翼下挂点、机身半埋挂点的安装边界，既不会因为尺寸过大挤占过多挂点空间，也能保证足够的战斗部装填空间与动力段行程。弹体主体采用钛合金作为主结构材料，

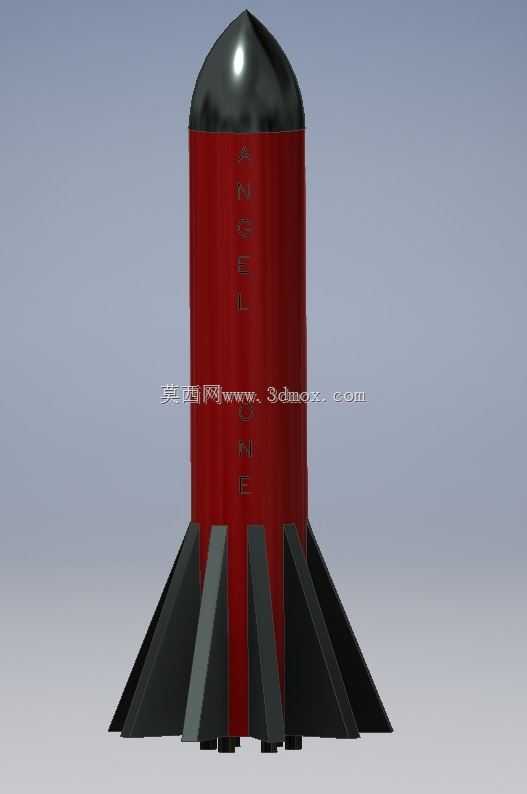

　　这个选型逻辑是兼顾了结构强度与减重需求，机载武器对重量敏感度极高，每减少一公斤的结构重量，就能换来载机更大的作战半径或者导弹自身更远的射程，钛合金的比强度优势刚好匹配这个需求，同时在高速飞行的气动加热环境下，钛合金的热稳定性也能保证弹体结构不会因为温度升高出现形变超差。外形设计上，弹头采用尖锥式整流罩构型，这种气动外形可以有效降低跨音速、超音速飞行阶段的激波阻力，弹体为等直径圆柱段，加工工艺性更好，也方便内部制导组件、战斗部、动力段的模块化排布，尾部的多片稳定翼采用后掠式设计，在飞行过程中提供足够的航向稳定性，翼面的后掠角度经过气动逻辑匹配，避免在大机动飞行状态下出现翼面失速的问题。建模过程中，弹体的同轴度是核心控制指标，从弹头整流罩到尾部喷口段的全弹同轴度公差需要控制在合理区间，否则会直接影响飞行过程中的姿态稳定性，增大飞行阻力甚至偏离预定弹道。弹体表面的标识排布也做了适配性设计，预留了后续加装制导窗口、数据链天线的安装位置，概念阶段虽然没有细化内部的分系统结构，但整体的内部舱段划分已经在三维模型中做了空间预留，从前到后依次为制导舱、战斗部舱、动力舱、尾舵控制舱，每个舱段的连接法兰位置也做了初步的结构设计，保证后续细化设计时不需要大幅调整整体外形尺寸。从安装适配的角度来看，弹体上部预留了标准的机载挂架连接接口，接口位置做了局部加强设计，避免在载机大机动挂载过程中出现连接结构强度不足的问题，挂点位置的选取经过重心配平计算，

　　保证挂载后导弹的重心与挂点的承载中心重合，不会对载机的飞行姿态造成额外的配平负担。不同于地面发射的导弹装备，机载导弹需要考虑载机起飞、着陆、大机动飞行过程中的过载工况，弹体结构的强度设计需要满足对应的过载系数要求，钛合金壳体的壁厚设计经过初步的强度校核，既不会因为壁厚过大造成重量冗余，也不会因为壁厚不足在过载工况下出现结构变形。尾部稳定翼与弹体的连接采用嵌入式安装结构，翼根位置做了倒角过渡，减少应力集中的问题，同时翼面的厚度从翼根到翼尖逐步减薄，在保证结构强度的前提下进一步降低结构重量，也能减少飞行过程中的翼面阻力。在三维建模的细节处理上，弹体的各段连接位置都做了同轴度的约束配合，避免出现台阶、错位的问题，

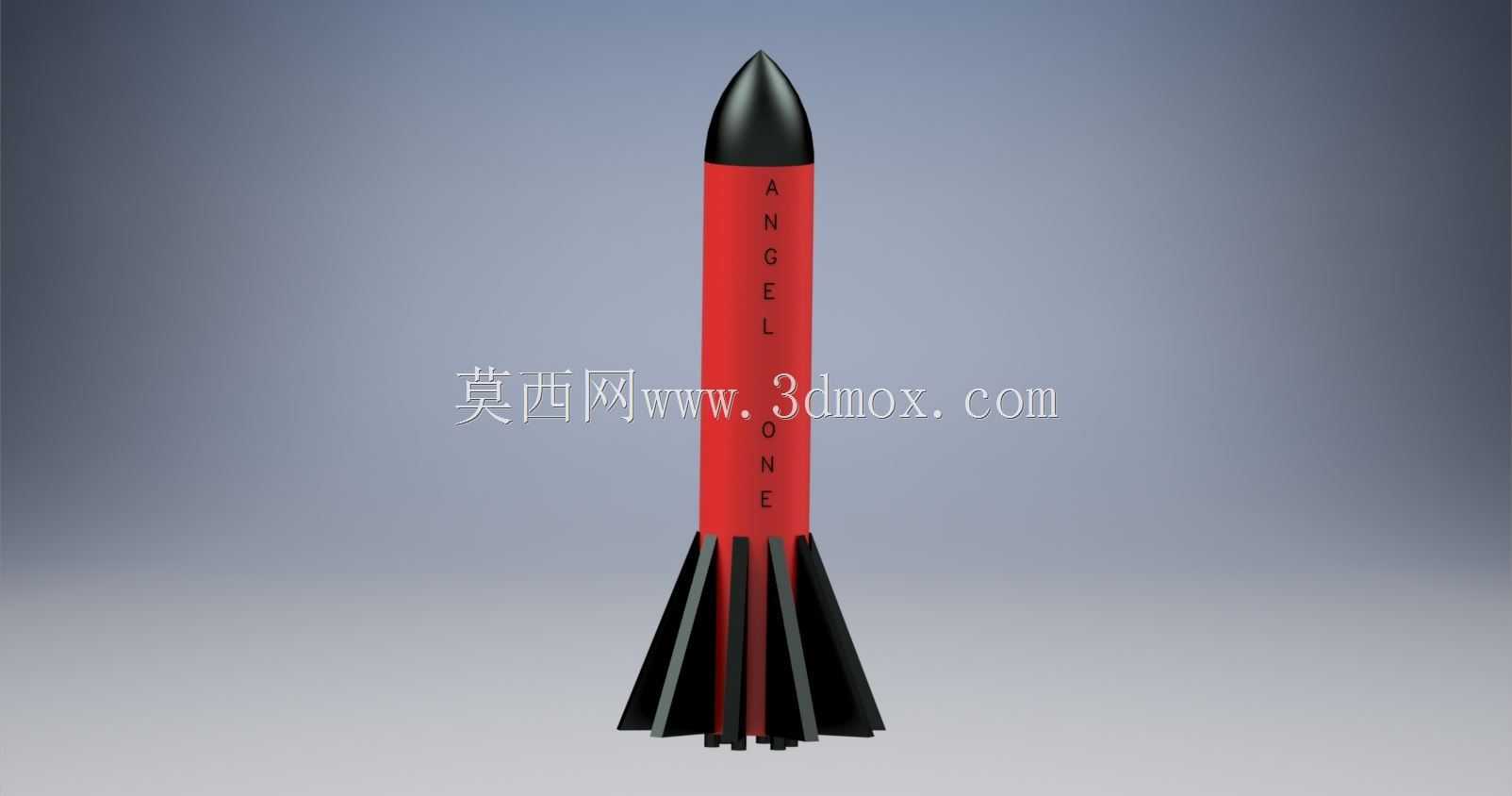

　　这些外形上的细节偏差在实际飞行中都会带来额外的阻力增量，甚至影响雷达反射截面积的控制，概念设计阶段虽然不做隐身性能的专项优化，但基础的外形连续性控制是结构设计的基本要求。该模型同时做了渲染效果与素模效果的区分，渲染版本用于方案展示阶段的效果呈现，素模版本则用于后续的结构细化、气动仿真、干涉检查等工程环节，不同版本的模型保持几何尺寸的完全一致，避免不同环节使用的模型出现尺寸偏差，影响后续的设计验证效率。对于航空武器设计的从业者来说，这类概念模型的核心价值不是直接用于生产加工，而是快速把设计思路转化为可视化的三维结构，验证整体尺寸、安装边界、气动外形的合理性，在方案早期就发现潜在的干涉、配平、阻力问题，减少后续详细设计阶段的反复修改工作量。
