120毫米电脑机箱散热风扇防尘过滤器

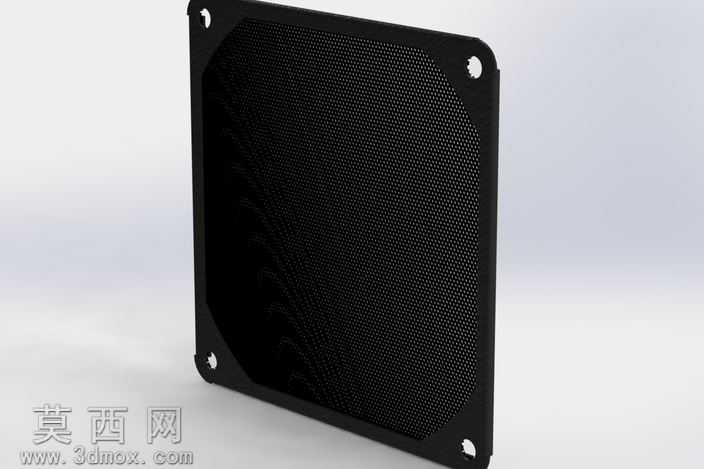

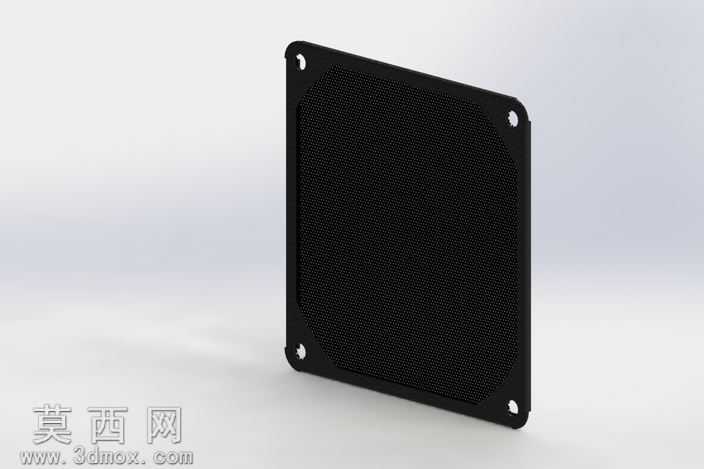

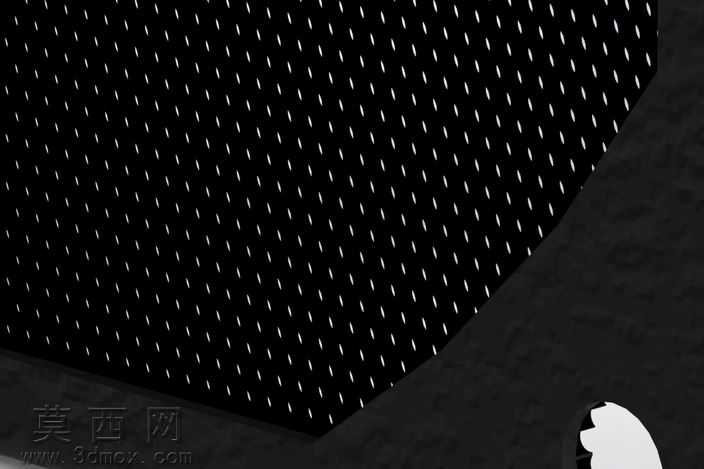

本模型为120毫米规格的电脑机箱风扇防尘过滤器，采用SolidWorks2013完成全参数化三维建模，建模过程严格遵循实际产品的尺寸规范，整体外框为正方形结构，四角预留标准的风扇安装沉孔，可直接适配市面上常规120mm规格的散热风扇，安装对位精准无偏差。模型外框部分采用实体拉伸特征构建，边缘做了微小的圆角过渡处理，避免尖锐棱角带来的装配划伤风险，外框厚度均匀，结构强度符合实际注塑产品的壁厚设计要求，不会出现壁厚不均导致的注塑缺陷。中间的滤网部分采用细密的网孔结构设计，建模时通过阵列特征完成数千个网孔的排布，网孔孔径均匀一致，排布规整，既保证了通风散热的气流通畅性，又能有效阻挡外界灰尘进入机箱内部，平衡了通风效率与防尘效果。渲染阶段采用哑光黑色塑料材质赋予外框部分，还原了尼龙加玻纤材质的磨砂质感，表面无多余反光，贴近实际商用过滤器的外观表现；滤网部分采用半哑光的黑色金属质感材质，模拟了金属防尘网的细微纹理，通过材质参数调整还原了网面的通透层次感，光影渲染下能够清晰展现网孔的细密结构与整体的立体形态。结构设计上参考了市售Akasa同规格铝制风扇过滤器的成熟方案，外框设置了滤网压合的限位台阶，可将滤网牢牢固定在外框内部，不会出现滤网松动脱落的问题，整体结构紧凑，安装后不会额外占用过多机箱内部空间，适配绝大多数机箱的风扇安装位。设计过程中针对网孔特征的资源占用问题做了优化调整，在保证网孔视觉还原度的前提下合理控制特征数量，避免模型过于臃肿导致的操作卡顿，同时保留了所有关键安装尺寸与结构特征，可直接用于产品开模参考、散热结构模拟、机箱装配干涉验证等场景，模型同时导出了STEP与IGES通用格式，可兼容多数主流三维设计软件，方便不同使用场景下的调用与修改。
