四合一等长排气歧管结构设计方案

　　这款四合一排气歧管的结构设计，核心围绕内燃机排气端的气流组织需求展开，日常主要适配直列四缸内燃机型的排气系统布置，不管是民用乘用车的动力总成改装、小型通用动力机组的排气配套，还是非道路移动机械的动力单元排气改造，都能匹配对应的安装需求。从实际使用场景来看，这类歧管安装在发动机缸盖排气侧与排气后处理装置的衔接位置，核心作用是将四个气缸排出的高温高压废气有序汇集，送入下游的三元催化、消声装置等排气后处理单元，同时要兼顾各缸排气背压的一致性，避免各缸排气干涉导致的充气效率下降，影响发动机的动力输出表现与排放达标能力。

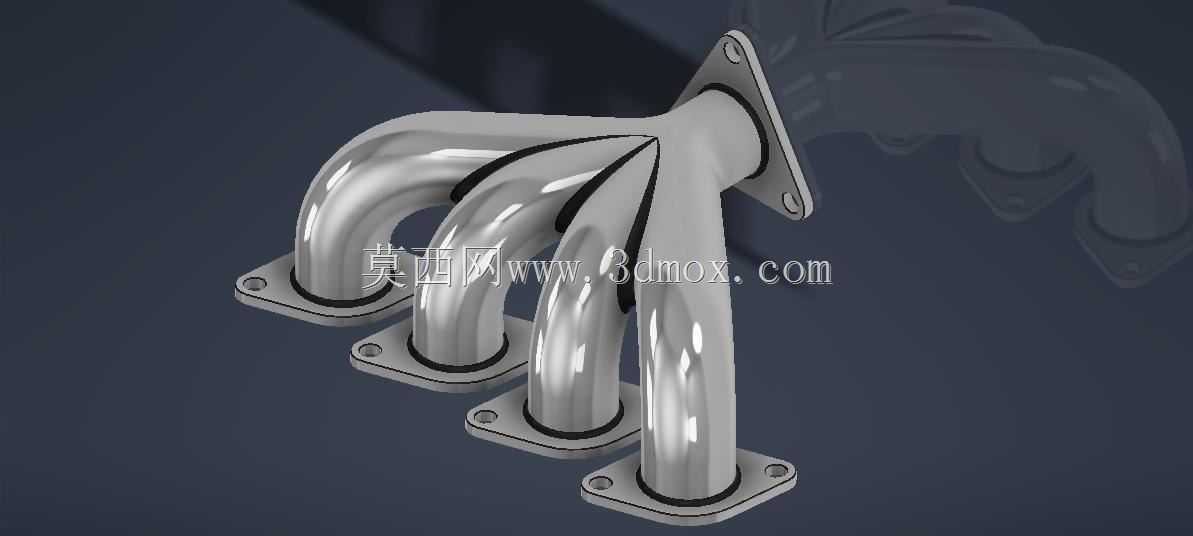

　　设计过程中首先考虑的是各支管的长度一致性，四个弯曲支管采用等长曲率的弯管结构，每一段管路的弯曲半径都经过气流路径核算，保证四个气缸排出的废气到达汇合腔的路径长度基本一致，这样可以有效利用排气脉冲效应，提升气缸的扫气效率，减少残余废气在燃烧室内的滞留量。管路的弯曲段采用大圆弧过渡设计，没有出现直角弯折或者截面突变的结构，尽可能降低废气在管路内的流动阻力，减少排气背压的无谓升高，避免背压过大导致的发动机功率损耗、油耗上升问题。

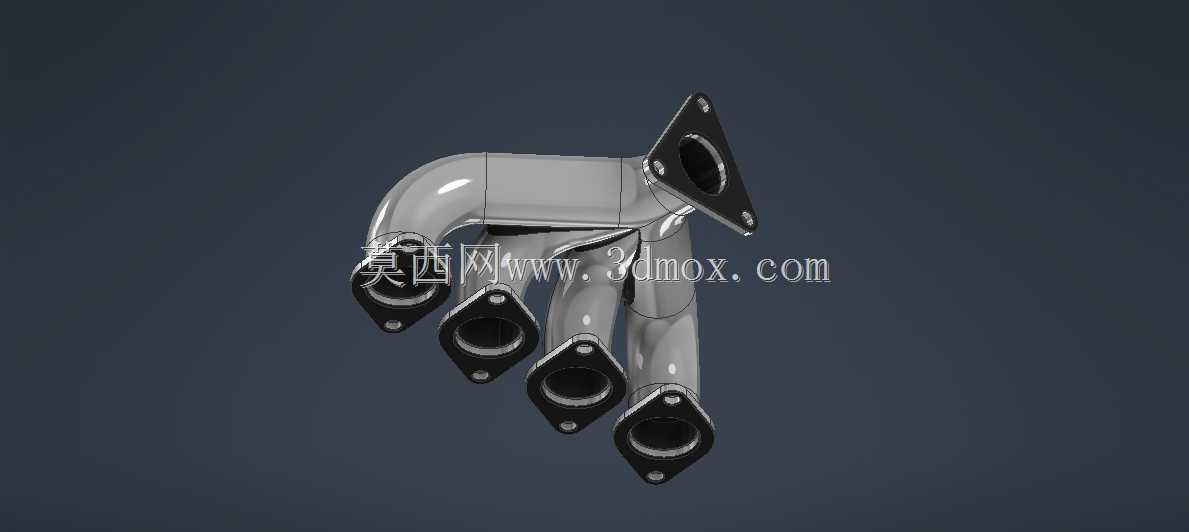

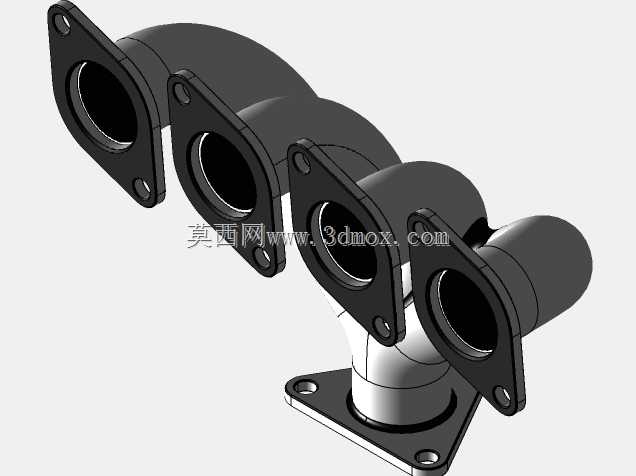

　　安装边界方面，歧管的四个进气端分别设计了独立的方形安装法兰，每个法兰上预留了两个对称布置的安装孔位，对应直列四缸发动机缸盖排气侧的标准安装螺柱位置，法兰与缸盖贴合的面设计了密封槽结构，安装时配合金属密封垫片可以耐受高温排气的冲刷，避免出现废气泄漏的问题。歧管的出气端为单个圆形法兰结构，法兰上设置了三个呈三角分布的安装孔，用于对接下游的排气前段管路，出气端的通径经过流量核算，能够满足四个气缸同时排气时的最大流量通过需求，不会出现截面瓶颈。

　　结构细节上，支管与法兰的衔接位置做了圆弧过渡的加强结构，因为歧管长期工作在冷热交替的环境中，发动机冷启动与全负荷工作时的温差可达数百摄氏度，衔接位置的应力集中很容易导致热疲劳开裂，圆弧过渡结构可以分散热胀冷缩产生的结构应力，提升部件的使用寿命。管路的壁厚设计兼顾了结构强度与轻量化需求，既可以承受排气脉冲带来的压力波动，也不会因为壁厚过大导致整体重量过高，增加动力总成的额外负载。整个歧管的外形轮廓经过干涉校核，安装后不会与发动机舱内的周边部件比如线束、冷却管路、发动机悬置结构产生位置冲突，安装操作时可以直接从发动机排气侧对位安装，不需要额外调整周边部件的位置。

　　从流体设计的角度，四个支管在汇合处的交汇角度经过反复调整，避免各支管排出的废气在汇合腔形成对冲紊流，减少气流之间的相互干扰，让废气能够更顺畅地进入出气端管路。支管的内壁设计为光滑过渡结构，没有凸起或者凹陷的结构特征，减少气流在管壁处的摩擦阻力，同时也能减少积碳在管壁的附着，降低长期使用后管路通径变小、背压升高的风险。这类歧管的设计还考虑了热膨胀的补偿空间，支管的弯曲结构本身可以吸收一部分工作时产生的热变形量，不需要额外设置膨胀节就可以避免热应力导致的结构变形或者密封失效问题，简化了整个排气系统的结构组成，减少了潜在的泄漏点。
