嘉实多GTX机油塑料包装瓶外观结构设计

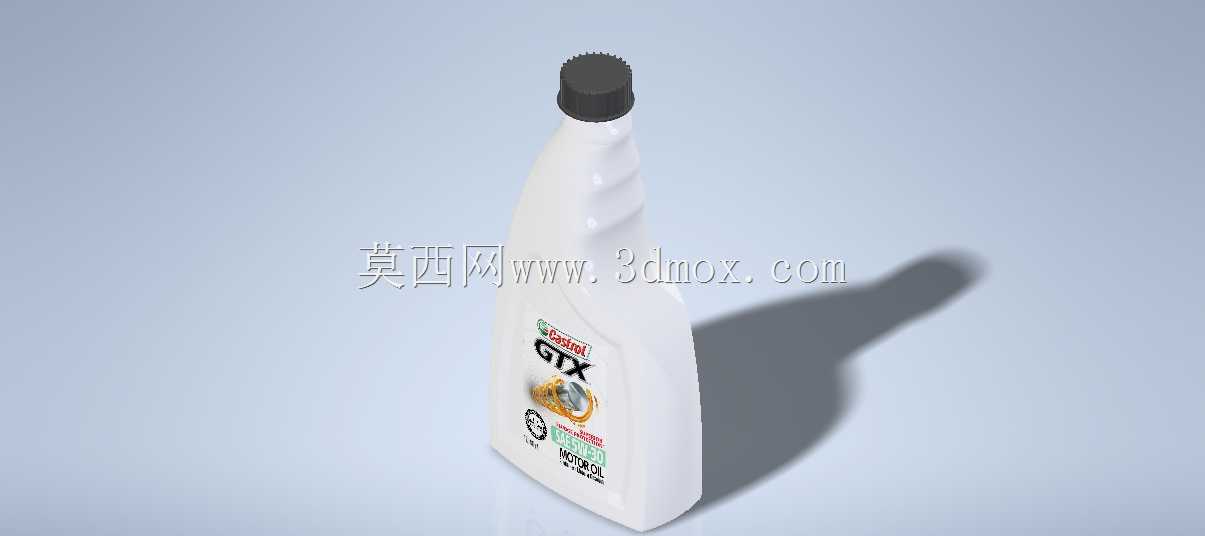

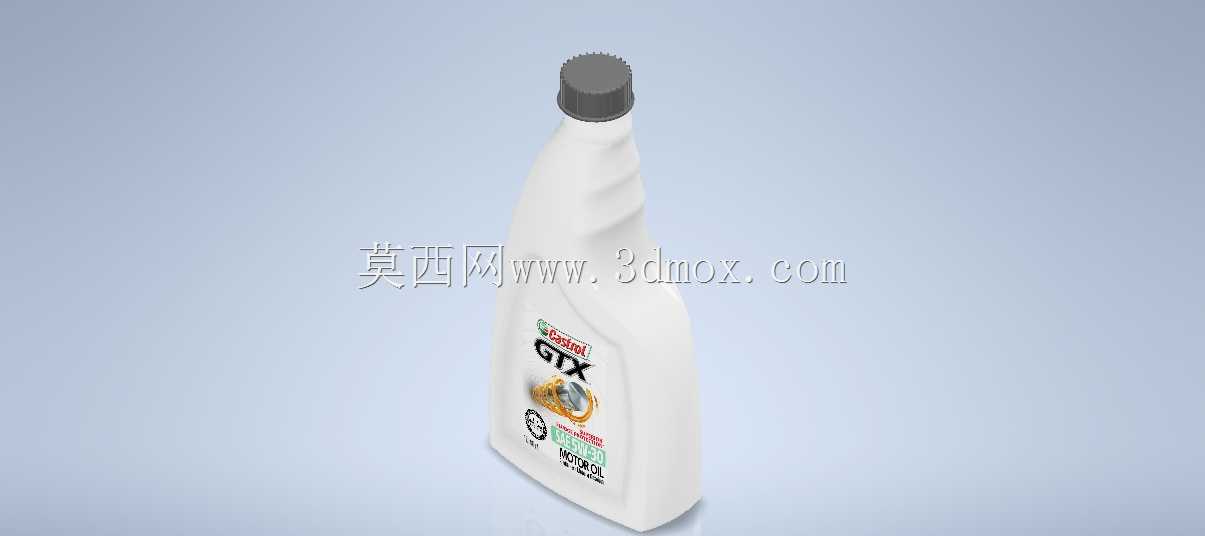

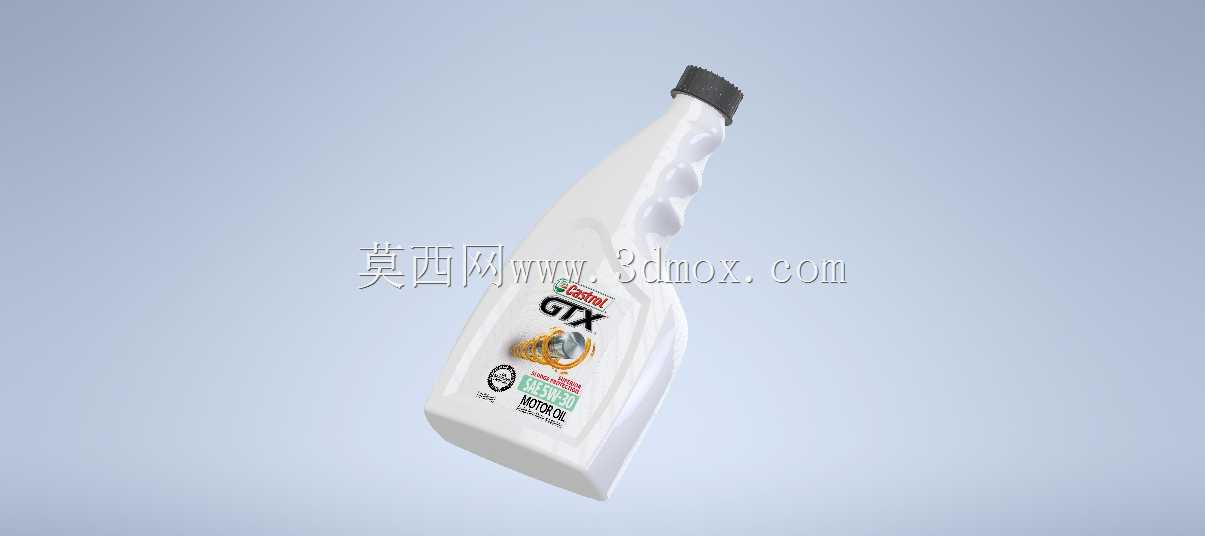

　　这款塑料包装瓶的三维结构设计，最初是针对车用润滑油分装场景做的方案迭代，实际落地后也可兼容家用清洁喷剂、工业养护液类的液态产品灌装需求，核心是解决手持操作的握持舒适度、灌装运输过程的结构强度、货架陈列的视觉识别度这三个工程层面的实际问题。从结构设计思路来看，瓶身整体采用带弧度的收腰造型，并非单纯为了外观美观，而是充分考虑人手握持时的受力分布，瓶身侧面的内凹曲面刚好贴合成年人手掌的自然弯曲弧度，单手握持时手指可以自然贴合瓶身曲面，不需要刻意发力就能稳定持握，在倾倒液体或者按压喷雾头操作时，手腕不需要额外调整角度就能完成操作，长时间使用也不会产生明显的握持疲劳。瓶身的壁厚设计做了差异化处理，底部和螺纹瓶口位置的壁厚比瓶身中段厚1.

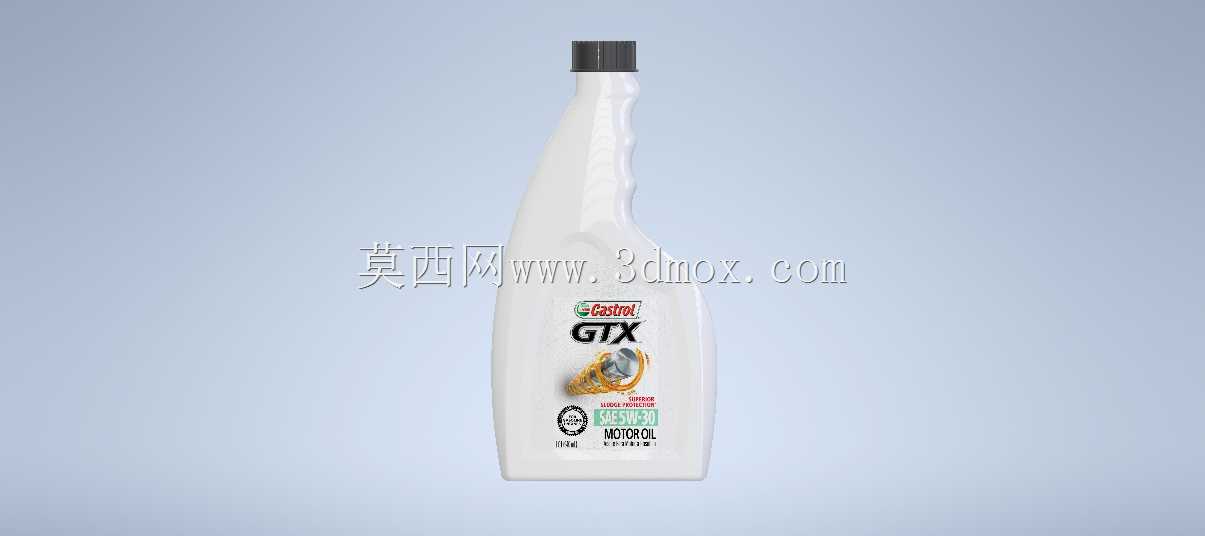

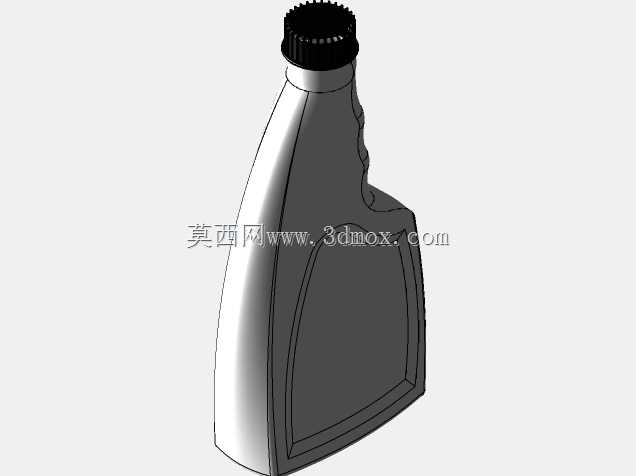

　　2mm，底部做了内凹的加强筋结构，既可以保证灌装后整瓶直立放置的稳定性，避免灌装后因为重心偏移出现倾倒问题，也能在运输堆叠过程中承受上层货物的压力，不会出现瓶身凹陷变形的情况；瓶口位置采用标准的锯齿螺纹结构，搭配带防滑齿的旋盖，旋合时的扭矩控制在1.2-1.5N·m区间，既可以保证密封性能，避免运输过程中液体渗漏，也不会因为旋合过紧导致普通用户难以开启。瓶身正面预留了平整的标签贴附区域，该区域的平面度公差控制在0.3mm以内，保证不干胶标签粘贴后不会出现翘边、气泡的问题，标签区域的尺寸刚好适配常规的润滑油产品标签规格，不需要额外调整标签印刷尺寸就能直接使用。从安装边界和尺寸适配来看，瓶身总高度控制在260mm，

　　瓶身最大宽度为85mm，厚度为60mm，这个尺寸刚好可以适配常规的汽车后备箱储物格、家用清洁柜的层板间距，也能匹配现有自动化灌装生产线的卡瓶夹具尺寸，不需要对现有灌装设备做改造就能直接上线生产，瓶身的重心设计在整体高度的三分之一偏下位置，灌装额定容量液体后，倾斜30度时依然可以保持稳定，不会出现侧翻。瓶肩位置做了平滑的圆弧过渡，没有尖锐的棱角，一方面是避免注塑成型过程中出现应力集中导致的开裂问题，另一方面也能在运输过程中减少相邻包装之间的磕碰划伤，降低运输过程中的外观残次率。瓶身的塑料材质选用高密度聚乙烯，表面做了哑光磨砂处理，既可以提升握持时的摩擦力，避免手上沾有油污时出现打滑的情况，也不容易在表面残留指纹和划痕，

　　长期存放后依然能保持较好的外观质感。喷雾款的瓶身内部预留了吸管安装的导向槽，吸管插入后可以直接贴合瓶身内壁延伸到瓶底最凹陷的位置，保证瓶内液体可以完全被吸出，减少残留量；旋盖款的瓶口内部做了密封铝箔的压合台阶，封口时铝箔可以完全贴合在台阶面上，密封可靠性更高。在结构验证阶段，针对瓶身做了1.2米高度的自由跌落测试，装满额定容量的水后从不同角度跌落到水泥地面，瓶身没有出现开裂、渗漏的情况，完全满足运输环节的抗冲击要求；同时做了堆压测试，在瓶身顶部施加15kg的压力持续24小时，瓶身变形量小于2mm，移除压力后可以完全恢复原状，不会出现永久变形。这款瓶型的结构设计没有采用复杂的异形曲面，所有的脱模斜度都控制在1.5度以上，注塑生产时可以顺利脱模，不需要复杂的抽芯结构，能有效降低模具的制造成本和生产过程中的不良率，适配大规模量产的需求。
