弹簧加压式润滑脂软管储油罐结构

　　在各类需要持续定点供给润滑脂的工业设备场景中，这类弹簧加压的软管储油罐是分散式润滑系统里非常实用的小型供油单元，常见于中小型机床的导轨润滑点、冲压设备的曲轴轴承位、输送线的链轮轴组等位置，不需要接入集中润滑的复杂管路，就能独立为单个或邻近的几个摩擦副持续提供定量润滑脂，避免人工定期注脂的疏漏，也能减少润滑脂过量加注造成的污染与浪费。

　　从实际功能逻辑来看，这个储油单元依靠内置的弹簧提供持续的下压推力，始终对罐体内存储的润滑脂保持稳定的施压状态，让润滑脂能够顺着连接的软管持续输送到需要润滑的摩擦接触面，不需要额外配置动力泵组，结构可靠性很高，在供电不稳定或者没有气源的简易设备工位上也能正常工作。罐体本身的密封结构做了适配润滑脂粘度的设计，既不会因为弹簧压力过大造成润滑脂从接缝处渗漏，也不会因为密封过紧导致弹簧下压阻力过大、供脂中断，连接软管的接口采用了标准的锥面密封结构，和市面上常见的润滑脂输送软管通配，现场安装时不需要额外加工转换接头，直接拧紧就能达到密封要求。

　　做这个结构的三维建模时，首先要考虑的是弹簧的选型匹配，弹簧的预压行程和刚度需要和罐体的有效储脂容积对应，保证在润滑脂从满罐到即将耗尽的整个行程里，弹簧提供的压力波动控制在合理区间，不会出现初始压力过大挤爆密封、末端压力不足供脂断流的问题。罐体的内壁粗糙度要在模型里明确标注要求，因为润滑脂本身粘度高，内壁如果过于粗糙会增大活塞下压的阻力，影响供脂稳定性，活塞和罐体内壁的配合间隙也需要反复校核，间隙过大会造成润滑脂从活塞侧边渗漏到弹簧腔，间隙过小则会因为加工公差累积导致活塞卡滞，完全失去加压供脂的作用。

　　外形尺寸方面，这类小型储油罐的外径通常控制在80到120毫米区间，整体高度根据储脂容量不同在150到250毫米之间，安装时一般通过罐体侧面的两个安装耳片用螺栓固定在设备的机架立板上，安装位置要比润滑点高出100毫米以上，借助重力辅助弹簧压力让润滑脂流动更顺畅，同时要避开设备的运动部件行程范围，防止运行过程中碰撞罐体或者连接软管。软管的排布需要预留足够的弯曲半径，不能出现打死折的情况，否则会阻断润滑脂的输送通路，软管长度一般控制在1.5米以内，过长的管路会增大润滑脂的流动阻力，导致远端润滑点供脂量不足。

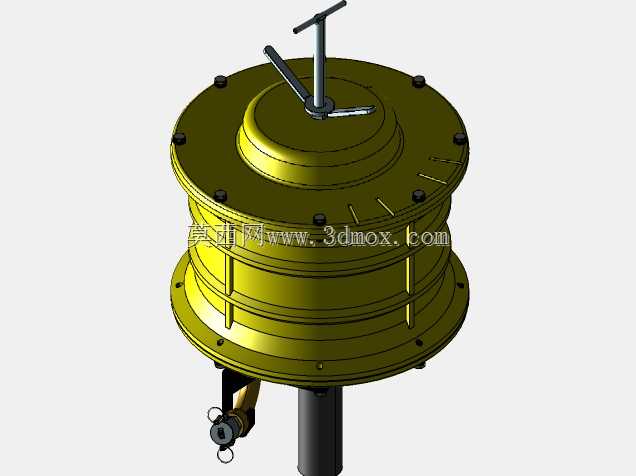

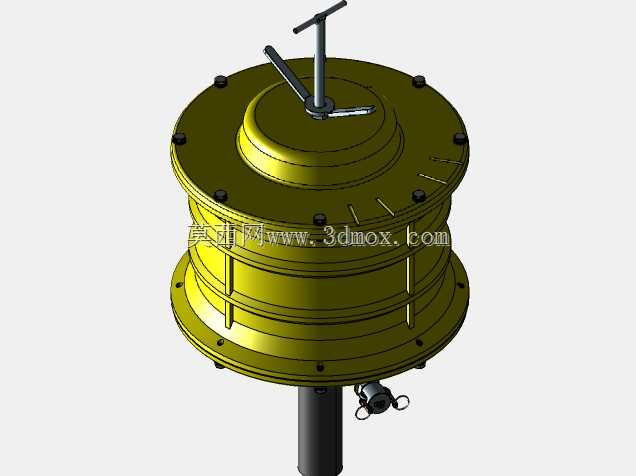

　　在结构细节处理上，罐体顶部设置了注脂口，平时用密封螺塞封堵，需要补充润滑脂的时候只需要拧下螺塞，用标准的黄油枪就能直接向罐内加注新的润滑脂，不需要拆解整个罐体，日常维护非常方便。活塞上设置了耐油橡胶的密封圈，材质选用丁腈橡胶，能够长期和锂基脂等常见润滑脂接触而不发生溶胀变形，保证密封效果的持久性。弹簧的两端都做了磨平处理，一端抵在活塞的中心定位槽里，另一端抵在罐体底部的定位凸台上，避免弹簧在压缩过程中出现偏斜，导致活塞受力不均出现卡滞。连接软管的接头内部设置了小型的过滤滤网，能够拦截润滑脂里可能混入的固体杂质，防止杂质顺着管路进入摩擦副，造成接触面的异常磨损。

　　实际选型应用的时候，需要根据润滑点的耗脂量选择对应容积的罐体规格，耗脂量大的点位可以选择容积更大的型号，减少日常补脂的频次，同时要核对弹簧的压力参数，对于需要供脂距离稍长的场景，可以选择刚度稍大的弹簧，保证足够的输送压力，而对于近距离、低阻力的润滑点，则选择刚度稍小的弹簧，避免供脂量过大造成润滑脂溢出污染设备和加工工件。安装时要注意罐体的垂直度，倾斜角度不能超过15度，否则会导致活塞偏磨，缩短密封圈的使用寿命，也会影响供脂的稳定性。
