CCHX2015显示面板单元布线安装结构

　　这套结构主要面向工业电控设备的显示面板集成布线场景，常见于各类工控机柜、成套电控单元的前端操作显示区域，承担显示模块的固定支撑、内部线束规整、操作元件排布的核心作用，是电控系统人机交互部分的核心承载结构。从实际使用场景来看，这类结构多安装在电控柜的前门内侧或者操作工位的立面安装位，操作人员在设备外侧即可通过面板上的显示窗口、操作按钮完成设备状态查看、参数调整、启停控制等操作，内部的布线结构则负责将显示模块、操作按钮、指示灯等元件的连接线规整引导至柜内的主控单元区域，避免线束散乱、干涉其他柜内组件，同时降低线束被运动部件剐蹭、被高温元件烘烤老化的风险。

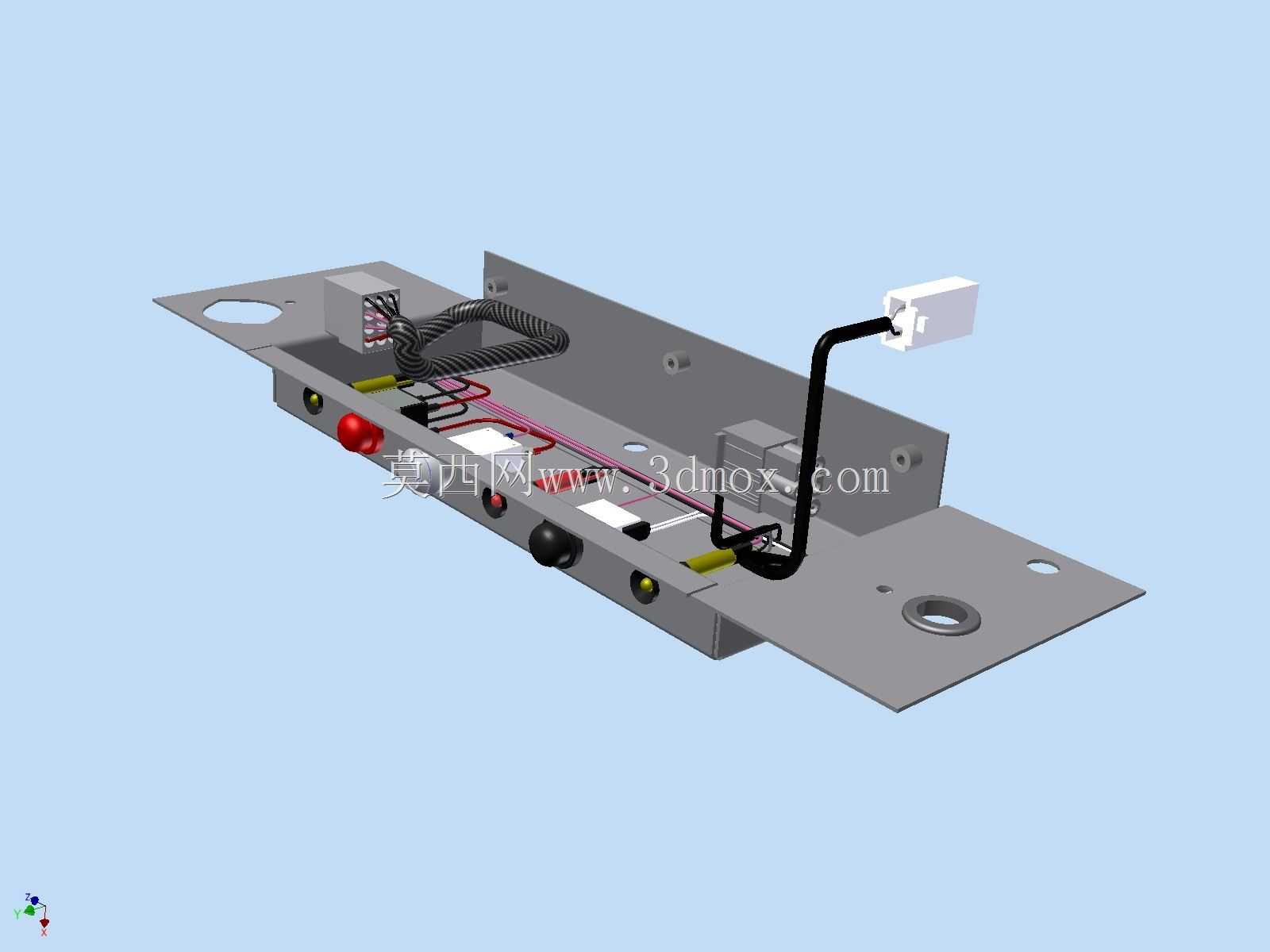

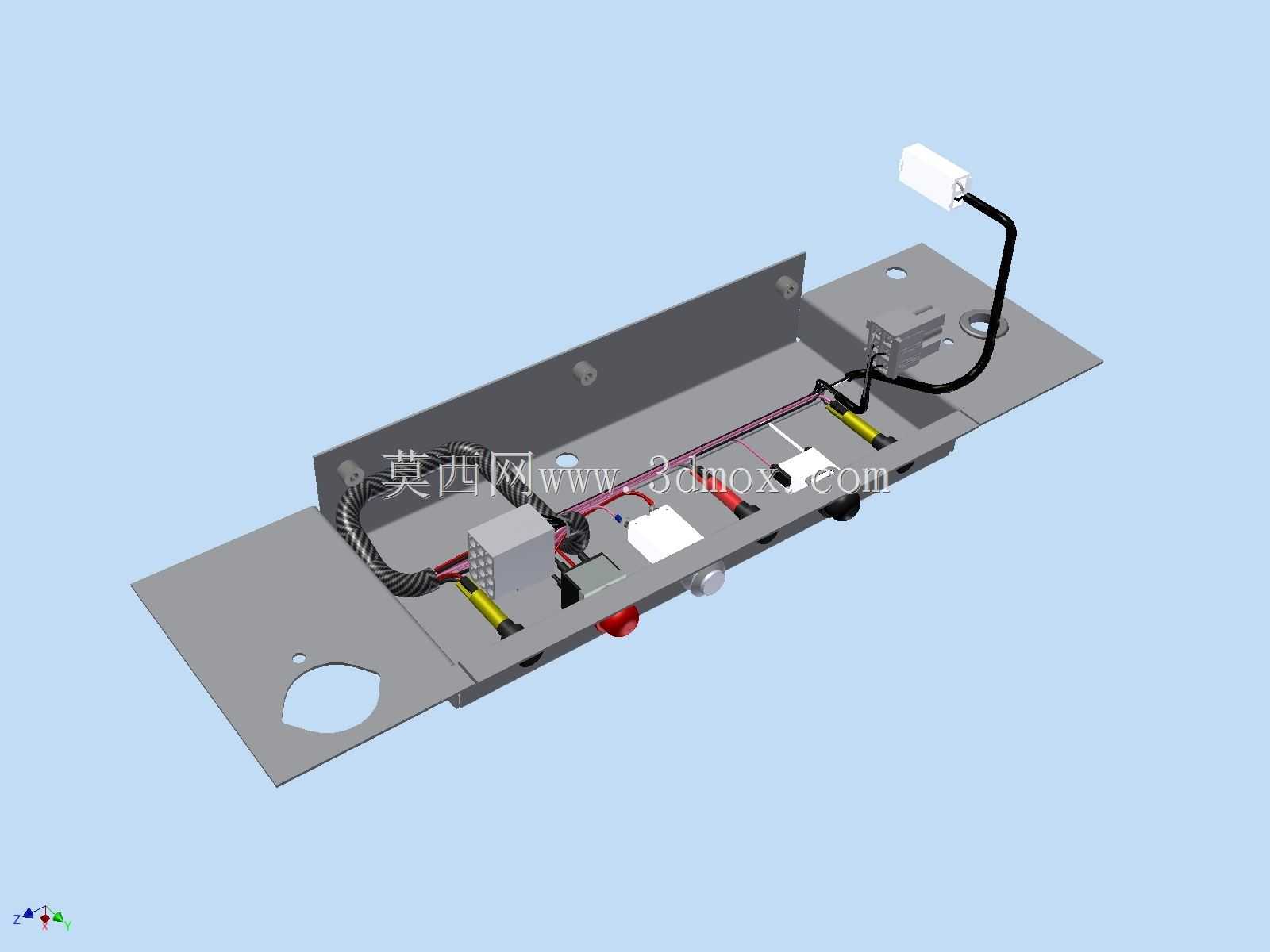

　　整个结构以一块成型钣金基板作为核心承载件，基板采用冷轧钢板冲压折弯成型，边缘做了折弯翻边处理，既提升了整体结构刚度，避免基板安装后出现翘曲变形，也能消除钣金锐边，防止安装维护过程中割伤操作人员、破坏线束绝缘层。基板上预留了多组不同规格的安装孔位，其中两端的大尺寸圆孔是基板自身的主安装固定孔，用于通过螺栓将整个组件固定在柜体的预设安装位上，孔位的位置公差控制在±0.1mm范围内，确保安装后与柜体外侧的显示窗口精准对位，不会出现显示区域偏移、按钮与面板开孔错位的问题。基板上还分布了多组小型螺纹孔，分别用于固定显示模块支架、线束固定座、操作按钮座、指示灯座等附属组件，所有孔位的位置都经过布线路径优化，尽量缩短各元件之间的接线长度，减少线束冗余。

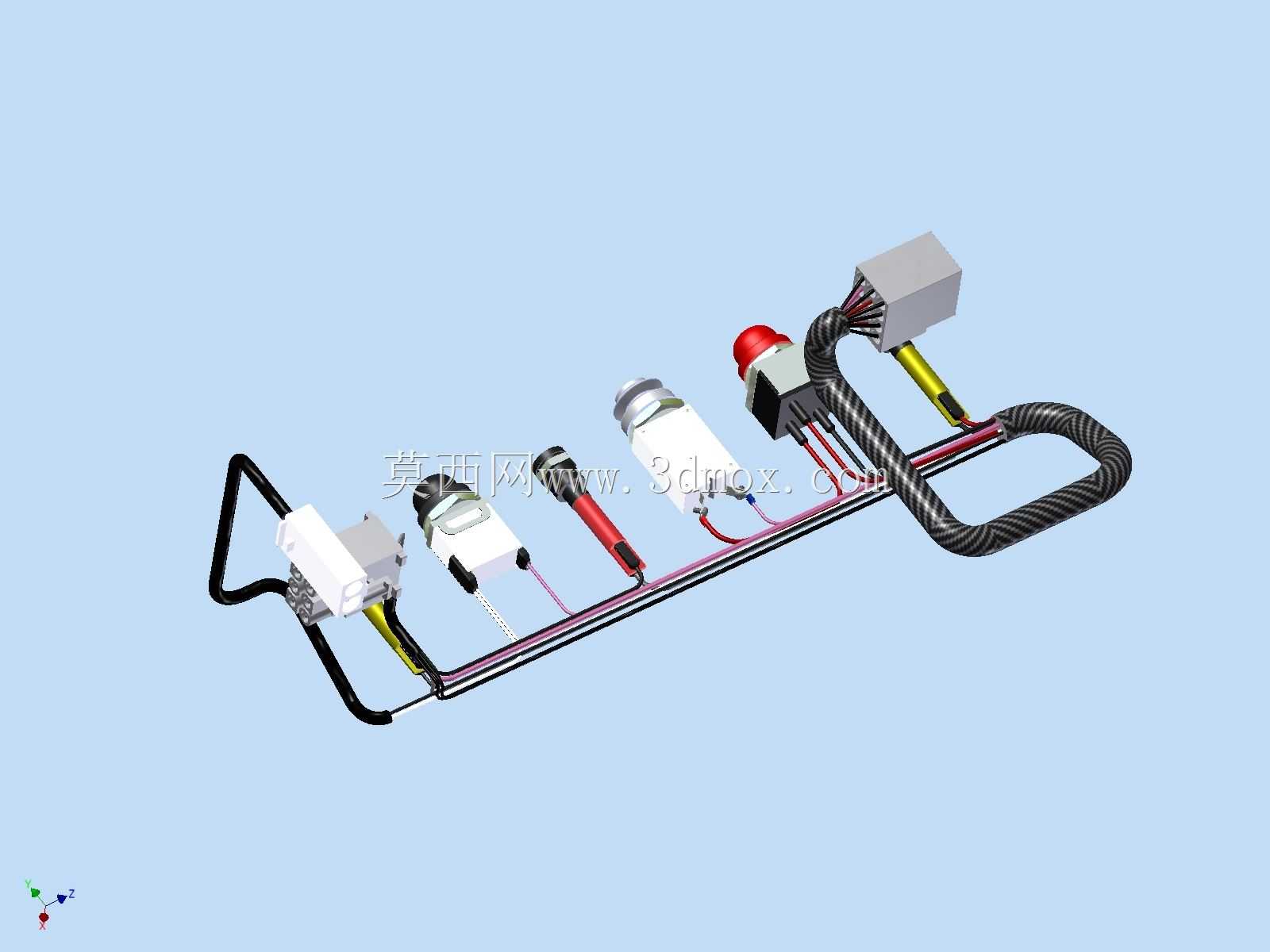

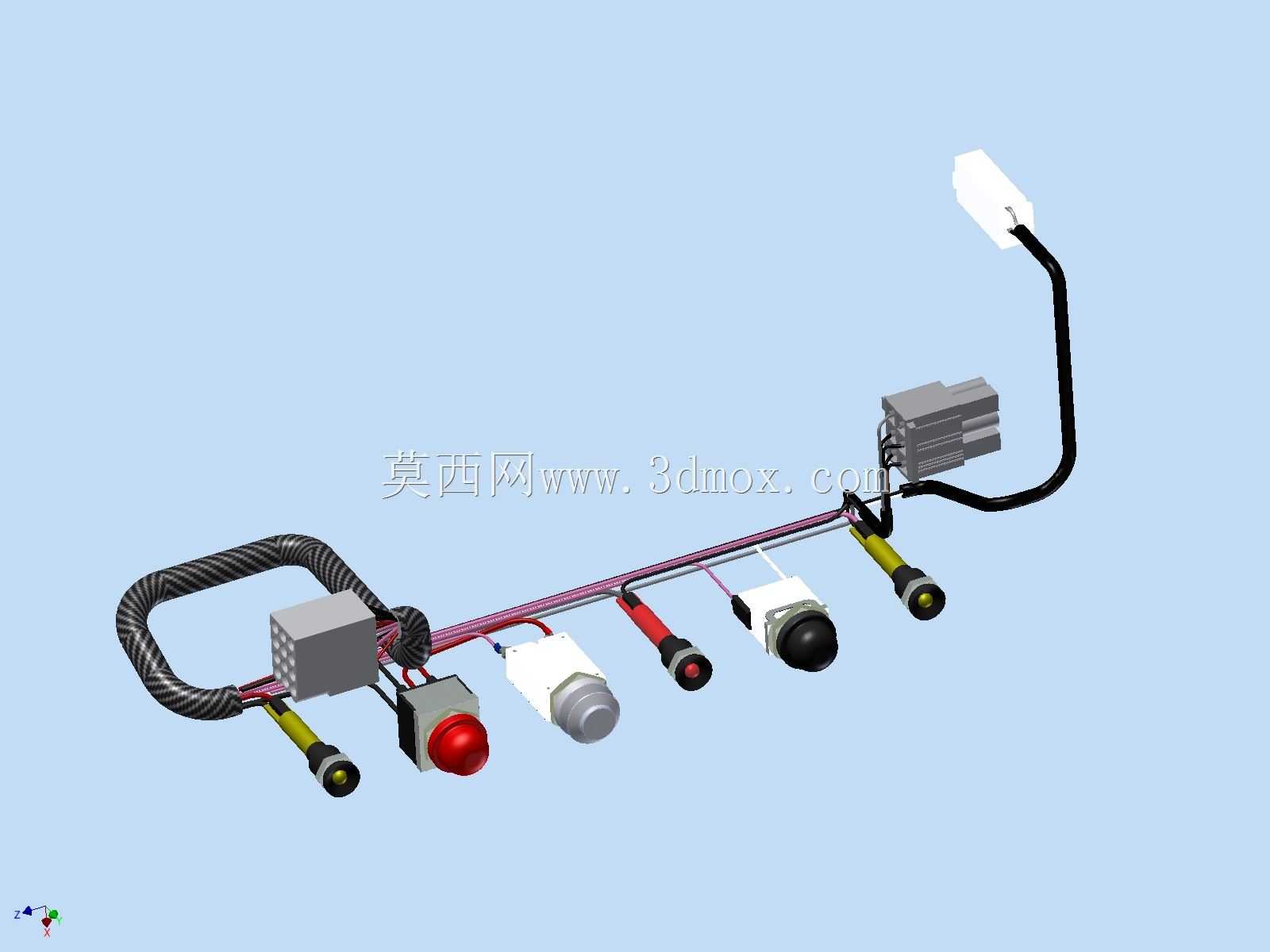

　　布线设计上采用了分层走线的思路，强电控制线与弱电信号线分开排布，其中大电流的操作按钮控制线沿着基板一侧的走线槽布置，显示模块的弱信号传输线则沿着另一侧排布，两类线束之间通过钣金上的凸起隔筋做物理分隔，避免强电信号对弱电显示信号造成电磁干扰，保证显示数据传输稳定。线束的固定采用了扎带座与波纹管结合的方式，对于跨距较大、需要弯折活动的线束段，比如连接到可微调角度显示模块的出线部分，套了带屏蔽层的波纹管，既可以防护线束被弯折磨损，也能进一步提升抗干扰能力；对于固定排布在线槽内的线束段，则通过均匀分布的扎带座用尼龙扎带固定，扎带间距控制在80-100mm，既不会因为间距过大导致线束松脱散乱，也不会因为间距过小增加装配工作量、不便于后期维护拆线。

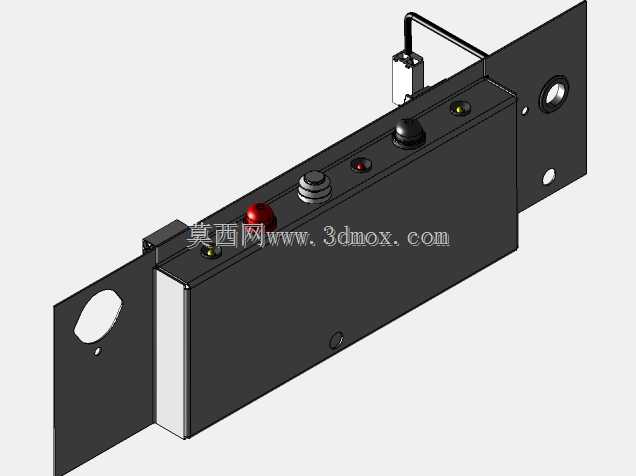

　　显示模块的安装支架采用了弯折成型的金属支架，支架一端通过螺栓固定在基板上，另一端预留了显示模块的安装孔位，支架的弯折角度经过优化，使得显示模块安装后刚好对准柜体面板的显示窗口，同时支架上预留了微调长圆孔，在装配时可以根据实际面板的装配误差小范围调整显示模块的前后、左右位置，补偿柜体加工、面板安装带来的累积误差，避免出现显示区域被面板遮挡的问题。基板上还集成了多个操作元件的安装位，包括红色急停按钮、黑色功能按钮、黄色状态指示灯等元件的安装座，这些元件的安装孔位都按照人机操作的合理间距排布，相邻按钮的中心间距不小于30mm，避免操作人员操作时误触相邻按钮，急停按钮的位置设置在最便于快速触碰的区域，符合电控设备的安全设计规范。

　　从安装边界来看，整个组件的整体外轮廓尺寸适配标准的电控柜安装窗口，基板的厚度为2mm，整体安装完成后，基板背面到显示模块最前端的距离控制在120mm以内，不会占用过多柜内的纵深空间，给柜内其他主控元件、走线槽预留足够的安装空间。基板上的所有元件安装后，最高凸起高度不超过50mm，确保组件安装到柜门上之后，关闭柜门时不会与柜内的其他安装梁、元件发生干涉。在设计过程中还充分考虑了维护便利性，所有线束的接头位置都预留了足够的操作空间，后期更换显示模块、按钮元件时，不需要拆除整个基板，只需要拆除对应元件的固定螺栓即可完成更换，线束的扎带都采用可松脱式结构，维护时可以快速解开扎带调整线束，不需要剪断扎带重新绑扎，降低后期维护的工作量。

　　另外，基板的表面采用了喷塑处理，涂层厚度控制在60-80μm，既具备良好的绝缘性能，避免基板与线束、元件引脚接触造成短路，也有不错的防锈耐腐蚀能力，适配工业车间多粉尘、偶尔有凝露的使用环境，延长结构的整体使用寿命。所有的钣金边缘都做了倒钝处理，没有尖锐的毛刺、飞边，无论是装配过程还是后期维护，都不会划伤操作人员或者破坏线束的绝缘层，从细节上符合机械结构的安全设计要求。
