CCHX2015型紧凑型抽油采油设备结构

　　在陆上油田零散井、边际区块的采油作业场景中，常规大型游梁式抽油机往往存在占地空间大、安装转运成本高、低产井适配性差的问题，CCHX2015型抽油设备正是针对这类工况开发的紧凑型采油举升装置，核心作用是通过往复机械运动带动井下抽油泵完成原油的井筒举升作业，把储层渗流到井筒内的原油持续输送到地面集输管线，适配低产、低渗透油藏的长期生产需求，也可用于边缘区块、试采井的临时采油作业，相比传统机型大幅压缩了地面安装空间，降低了单井的设备投入与运维成本。

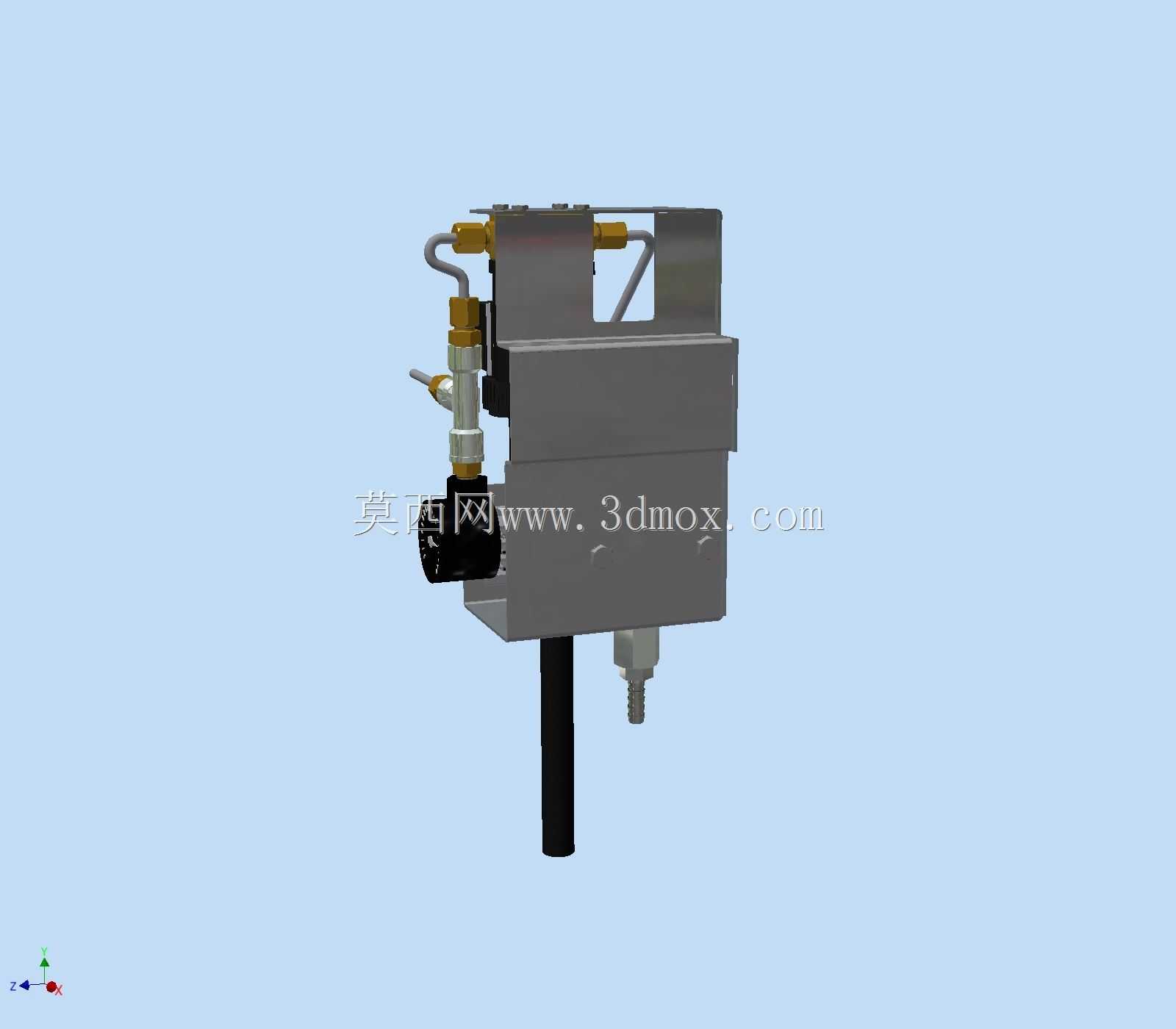

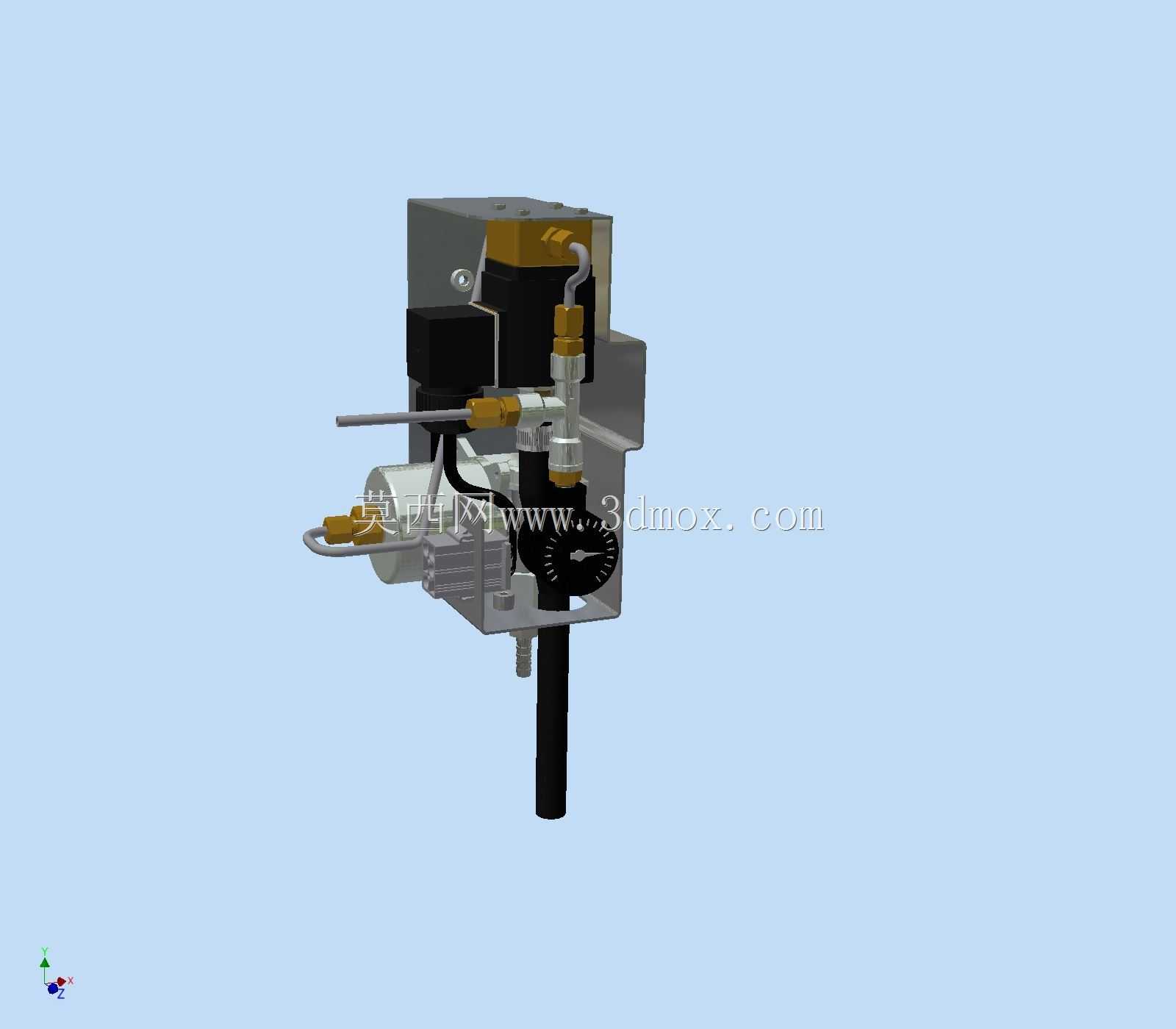

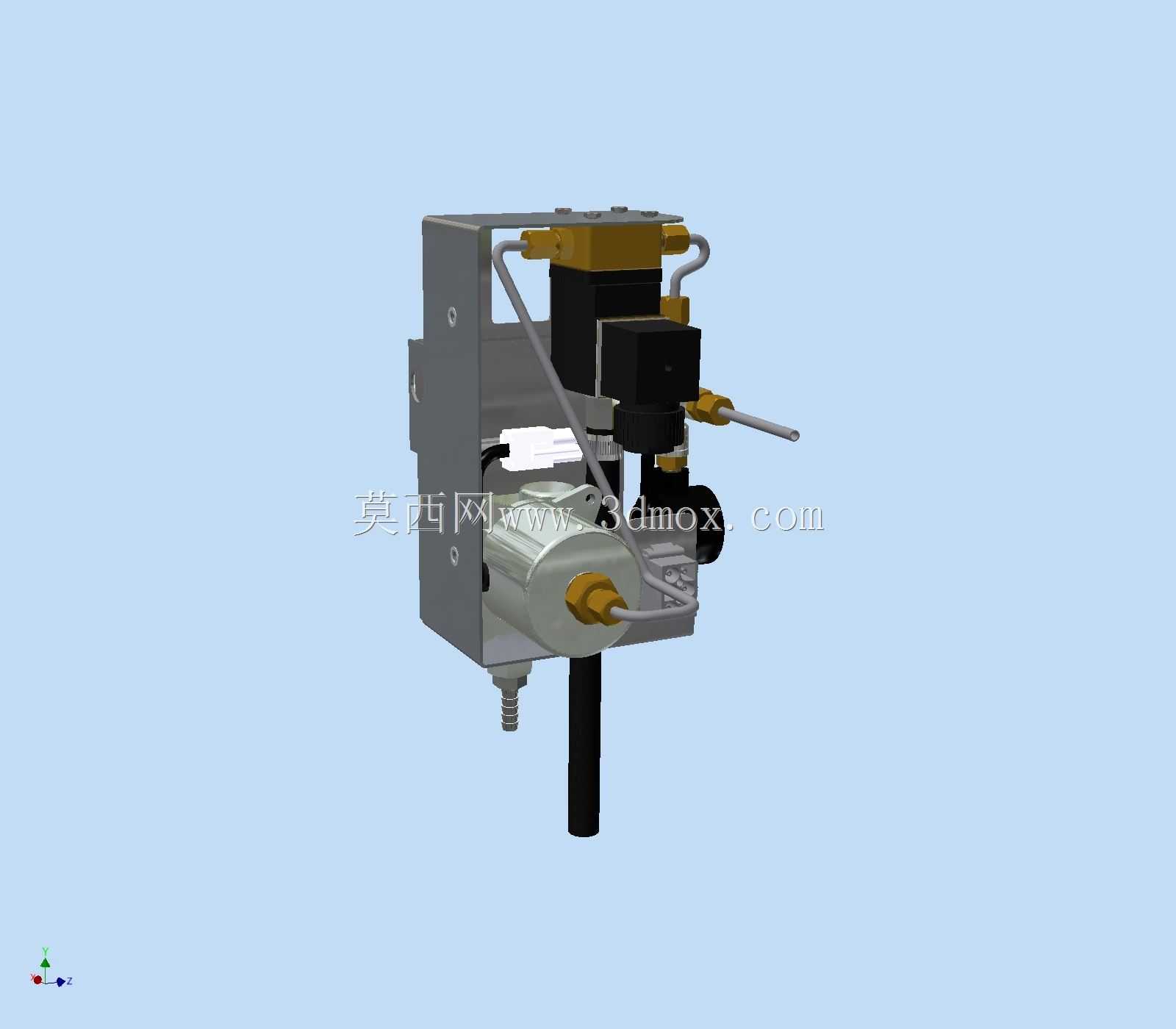

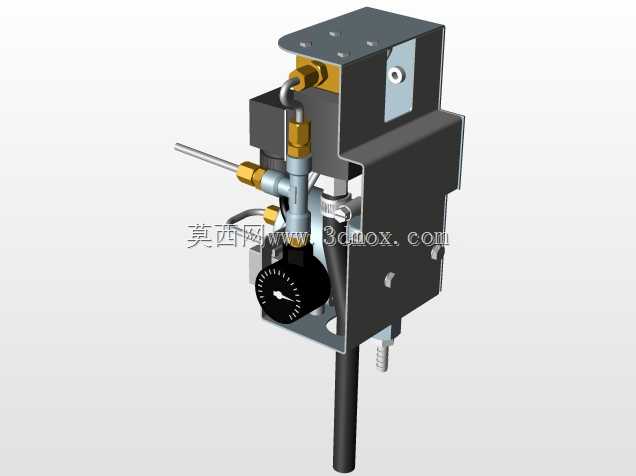

　　从结构设计思路来看，这款设备摒弃了传统游梁抽油机的四连杆大摆臂结构，采用集成式动力直驱布局，把驱动电机、减速传动组件、换向机构、井口密封对接结构全部整合在一个立式紧凑机架内，整体外廓的横向宽度控制在0.4米以内，纵向安装长度不超过0.6米，地面以上的整机高度控制在1.2米范围内，安装时不需要浇筑大型混凝土基础，仅需在井口套管法兰位置做简易固定即可完成安装，单台设备的现场安装调试时间可压缩到4小时以内，非常适合山地、滩涂等大型设备难以进场的井场作业，也能满足平台井、丛式井组小间距布井的安装要求，相邻井位的设备安装间距可缩小到1.5米以内，大幅节约井场占地。

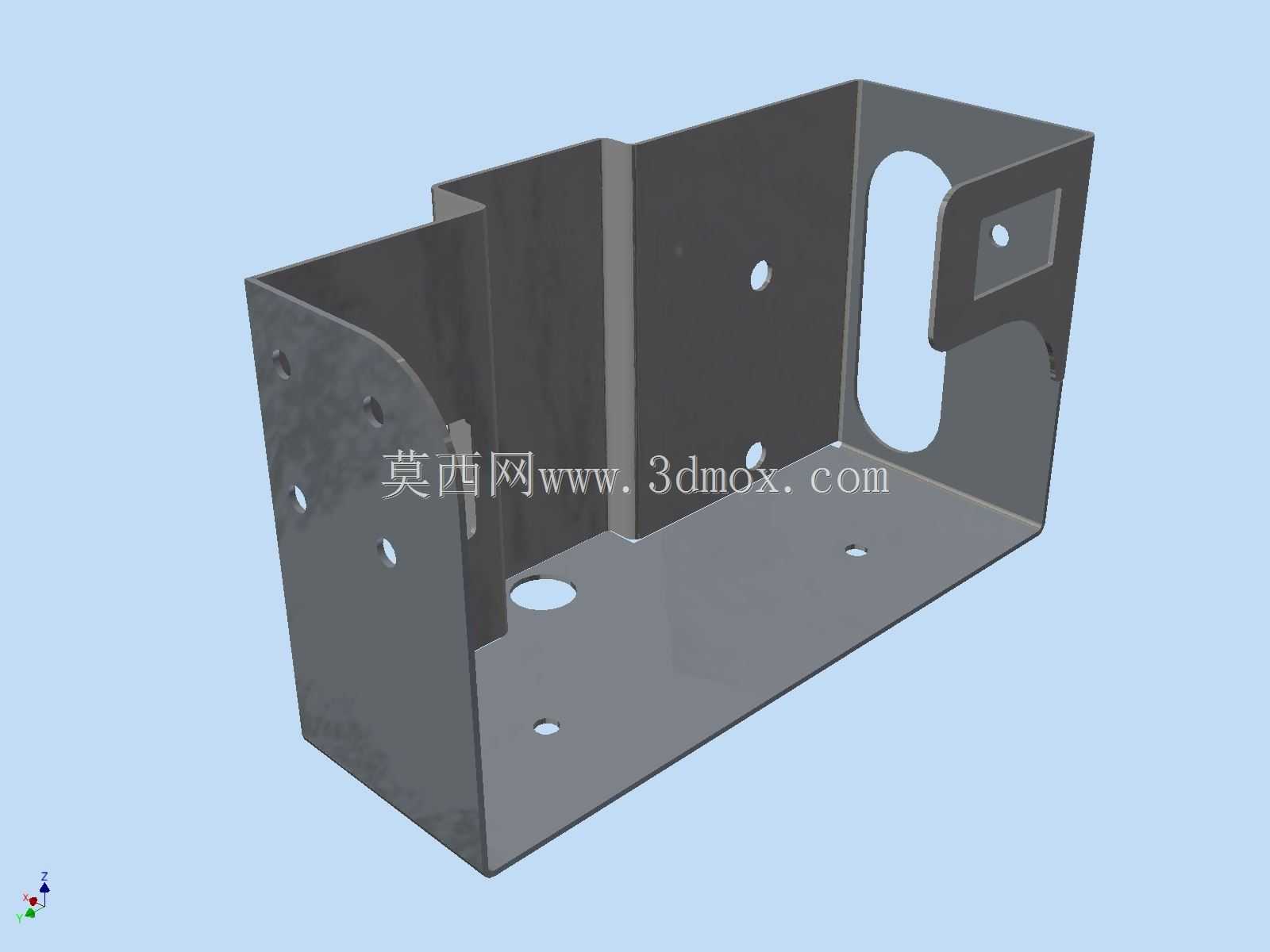

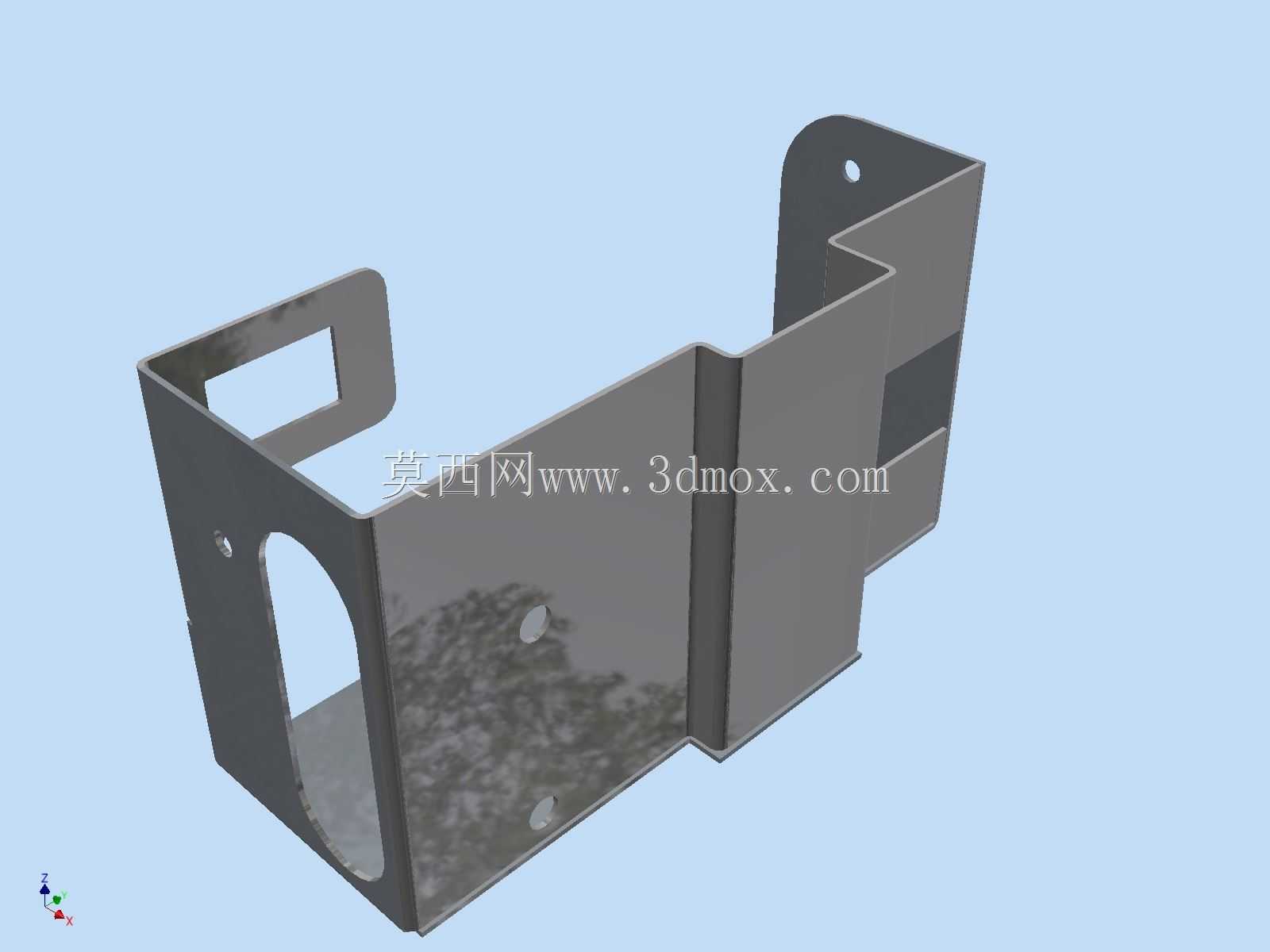

　　设备的动力输出端直接连接光杆密封器上方的抽油杆夹持机构，省去了传统抽油机的连杆、游梁、曲柄平衡块等冗余传动部件，传动链长度缩短60%以上，机械传动效率相比常规游梁机提升15%左右。换向机构采用内置式机械换向结构，可根据井下液面深度、抽油泵径自动调整往复冲程长度，冲程调节范围覆盖0.3米到1.2米，冲次可在每分钟1到6次范围内无级调整，能匹配不同产液量油井的生产参数，避免出现空抽、液击等问题，延长井下抽油泵的使用寿命。设备的机架采用封闭式钣金结构设计，把所有运动传动部件全部封闭在壳体内部，一方面可以避免野外风沙、雨水对传动部件的侵蚀，降低日常运维的润滑、清洁频次，另一方面也消除了外露运动部件的现场作业安全隐患，不需要额外加装安全防护栏，进一步压缩了设备的占地空间。

　　在安装边界的设计上，设备底部预留了标准井口法兰对接接口，可直接与国内通用的250型、350型采油树井口进行对接，不需要额外加工过渡连接法兰，对接时的同轴度公差控制在0.5毫米以内，可避免抽油杆往复运动过程中出现偏磨问题，减少光杆密封件的磨损量，延长盘根的更换周期。设备的动力输入接口采用标准化快插设计，可直接对接井场的380V工频供电线路，也可选装变频控制模块，根据井下动液面数据实时调整运行冲次，实现间抽、变参数采油的智能化运行，进一步降低单井的生产能耗。设备顶部预留了光杆防喷装置的安装接口，可在井口出现溢流、井涌异常时快速截断光杆通道，满足油田作业的安全规范要求。

　　从实际作业的适配性来看，这款设备的额定悬点载荷覆盖30kN到50kN区间，可适配1000米到2000米井深的采油作业需求，对于日产液量在1方到10方的低产井、边际井，相比传统大型抽油机的能耗降低30%以上，日常运维时仅需每季度检查一次传动箱润滑油位、每半年更换一次盘根密封件即可，不需要像传统游梁机那样定期检查连杆销轴、曲柄平衡块的紧固情况，大幅降低了一线采油工人的日常运维工作量。设备整体采用模块化设计，所有部件均可实现快速拆解，单台设备的最大拆解部件重量不超过50kg，不需要大型吊装设备，两名作业人员即可完成设备的转运、安装与拆解作业，非常适合偏远井、试采井的快速转场作业需求，也可用于老油田传统抽油机的节能改造替换，在不改动井口原有结构的前提下即可完成设备更换，缩短改造作业的停井时间。
