离心泵壳体X65-50-160结构设计

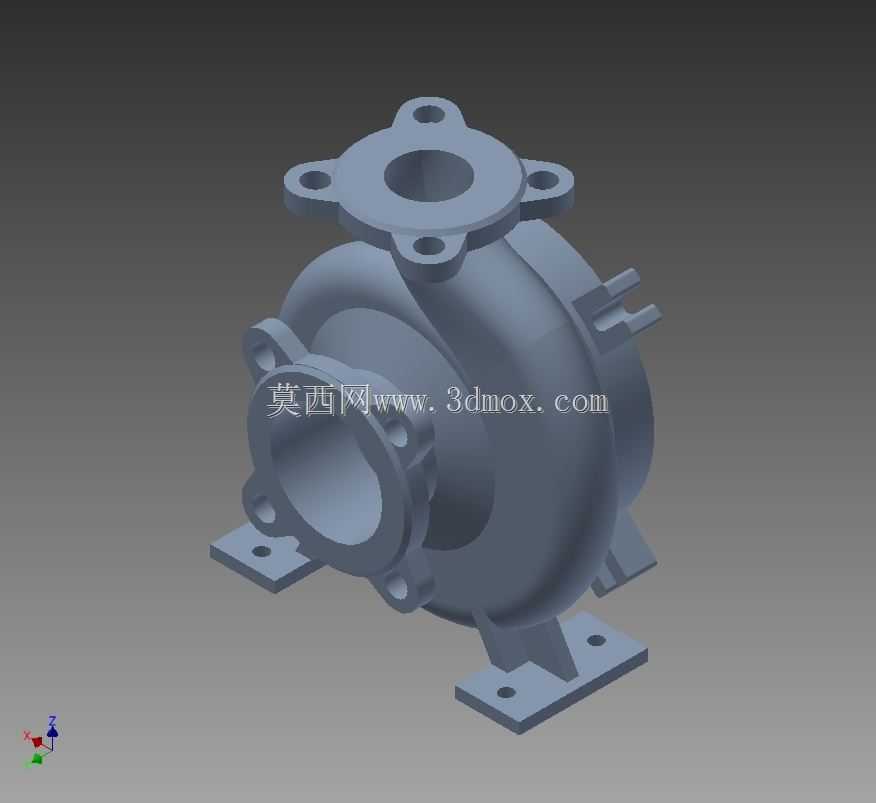

　　在民用供水、工业循环水输送、暖通空调水循环、农田排灌等诸多场景中，单级单吸离心泵是应用覆盖面最广的流体输送设备之一，而泵壳作为整台泵的承压基体与过流核心部件，其结构设计合理性直接决定整泵的运行效率、承压稳定性与安装适配性。这款X65-50-160规格的离心泵壳体，采用径向剖分的蜗壳式结构设计，整体为一体式铸造结构，区别于节段式多级泵的分段拼接结构，蜗壳型线围绕叶轮旋转中心做渐变式流道扩张，能够将叶轮甩出的高速流体平稳收集，逐步将流体的动能转化为压力能，最大程度降低流道内的水力冲击与紊流损失，适配65mm口径入口、50mm口径出口的管路连接规格，额定工况下对应160mm直径叶轮的安装空间，匹配常规单级离心泵的性能参数区间。从安装边界来看，壳体底部设置了带安装孔的一体式支脚，两个安装孔的中心距、支脚底面的加工平面度都经过公差校核，能够直接适配标准离心泵的共用底座安装，安装时无需额外加工过渡连接件，支脚的承重筋位从壳体底部一直延伸到进出口法兰的根部，避免泵组运行时的振动导致壳体应力集中开裂。壳体的入口端设置了带密封槽的法兰连接面，法兰上的螺栓孔采用均布设计，能够匹配对应压力等级的标准管路法兰，密封槽的尺寸适配常规丁腈橡胶O型圈或者石棉橡胶垫片，保证入口侧负压工况下不会出现空气渗入，避免泵组气蚀。出口端的法兰位于壳体顶部偏置位置，法兰面垂直于入口轴线，同样采用带螺栓孔的法兰连接结构，出口流道从蜗壳的扩散段平滑过渡到法兰连接面，

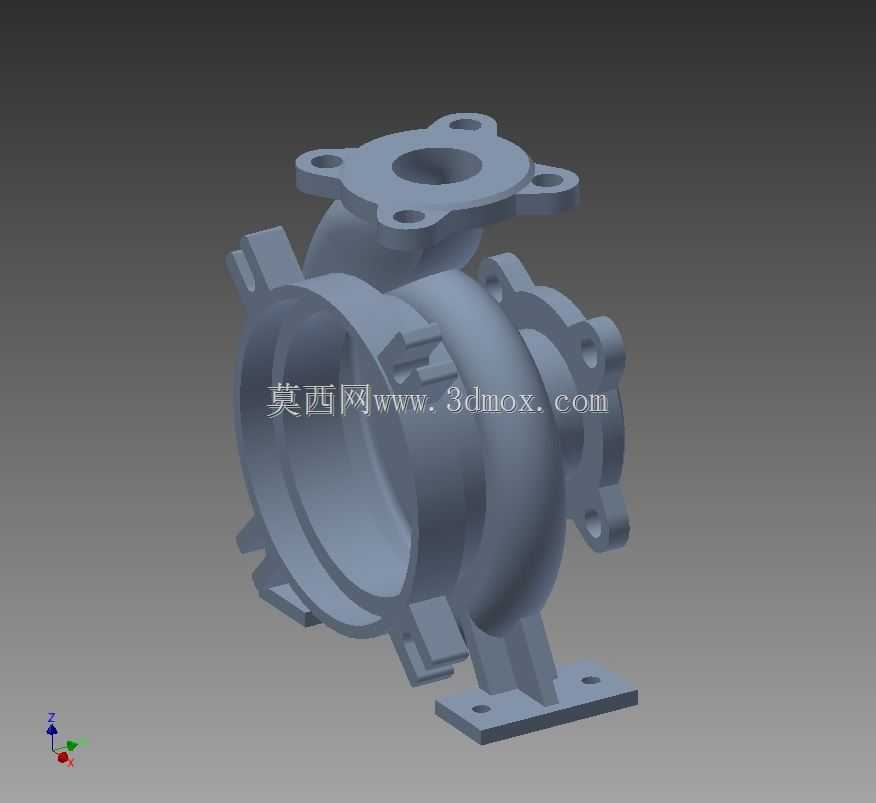

　　避免流道突然转折造成的局部阻力损失。壳体的后侧是与泵盖连接的密封结合面，结合面上设置了一圈密封槽，同时均布了多个螺栓连接孔，用于固定泵盖组件，结合面的平面度公差控制在0.05mm以内，保证泵腔承压时不会出现介质泄漏，结合面内侧预留了机械密封或者填料密封的安装腔室，能够适配常规规格的轴封组件，不需要额外加工密封安装位。壳体顶部还设置了一个带法兰的排气接口，这个接口位于蜗壳的最高位置，泵组首次启动灌水时，可以打开这个接口排出泵腔内的空气，避免泵腔内积气导致无法正常抽送介质，日常维护时也可以通过这个接口监测泵腔内的压力状态。在结构强度设计上，壳体的壁厚根据承压等级做了差异化设计，蜗壳流道的外壁设置了多条径向加强筋，

　　从支脚位置一直延伸到进出口法兰与泵盖连接法兰处，既能够提升壳体的承压能力，避免高压工况下壳体变形，也能够增加壳体的结构刚度，降低泵组运行时的结构振动传递。流道的内壁做了平滑过渡设计，所有的转角位置都采用圆角过渡，避免出现锐角造成的应力集中，同时也减少流道内的水力损失，铸造完成后的流道内壁经过打磨处理，表面粗糙度控制在合理范围内，降低流体沿程阻力。从实际装配适配性来看，这款壳体的叶轮腔尺寸严格匹配160mm直径的闭式叶轮，腔室的侧壁与叶轮前后盖板的间隙控制在标准范围内，既能够避免间隙过大造成的容积损失，也能够防止间隙过小导致叶轮与壳体发生摩擦。轴承箱连接位与泵盖结合面的同轴度经过公差校核，能够保证泵轴安装后叶轮在腔室内的对中精度，

　　减少运行时的径向跳动。在不同应用场景下，这款壳体可以适配铸铁、铸钢等不同材质，输送常温清水时采用普通铸铁材质即可满足强度与耐腐蚀要求，输送弱腐蚀性介质时可以更换为不锈钢材质，壳体的核心结构尺寸不需要做调整，仅需要更换铸造材质即可适配不同介质的输送需求。现场安装时，只需要将壳体通过底部支脚固定在混凝土基础或者钢制共用底座上，依次装入叶轮、泵盖、轴封组件、轴承与泵轴部件，连接进出口管路即可完成泵体主体的装配，不需要对壳体做二次加工，能够大幅缩短现场安装与维护的周期。日常检修时，只需要拆开后侧泵盖的连接螺栓，即可抽出叶轮与泵轴组件进行检查或者更换易损件，不需要拆卸进出口管路与壳体的安装固定螺栓，大幅降低维护工作量。
