CCHX2015电气控制单元结构布局设计

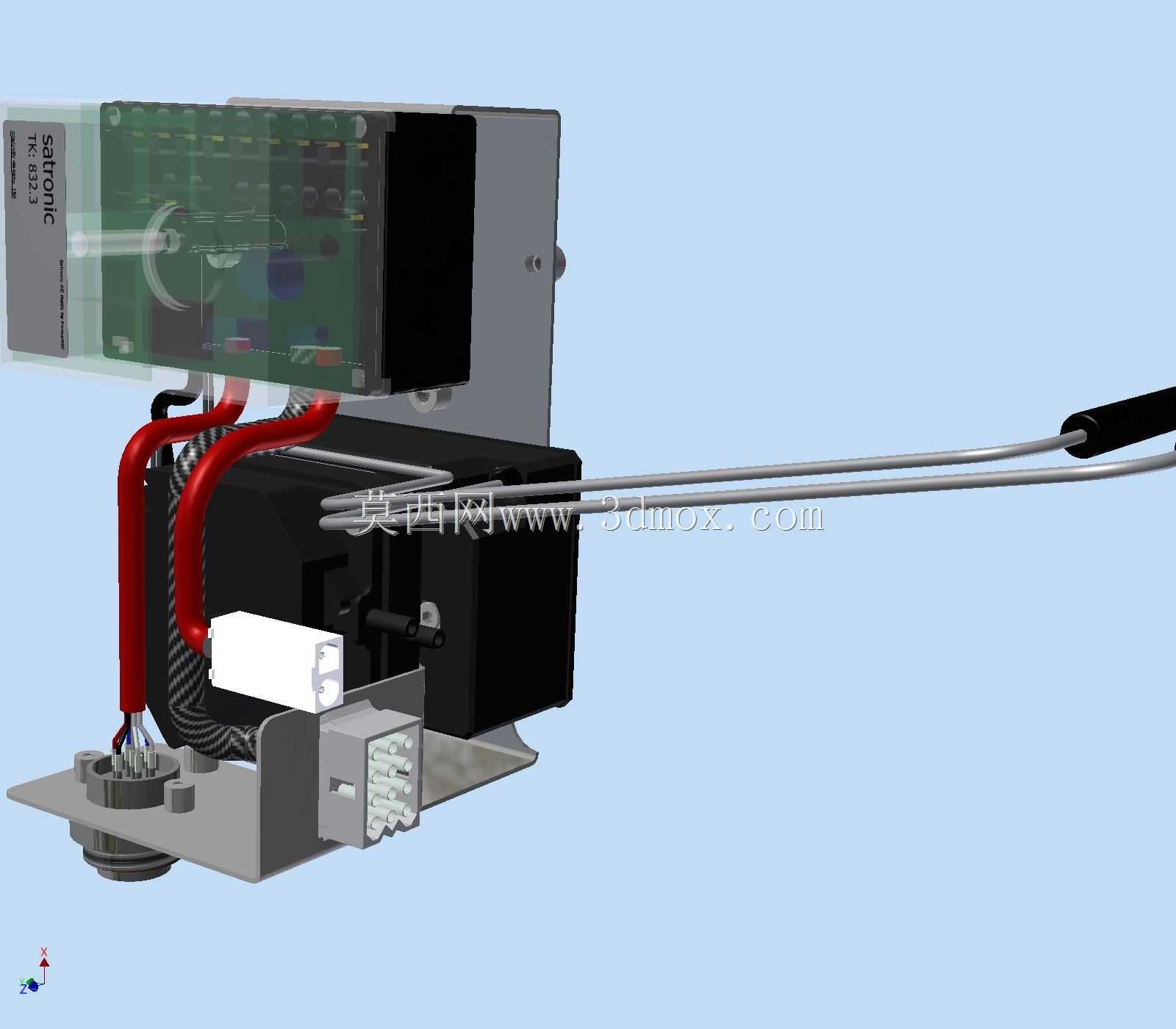

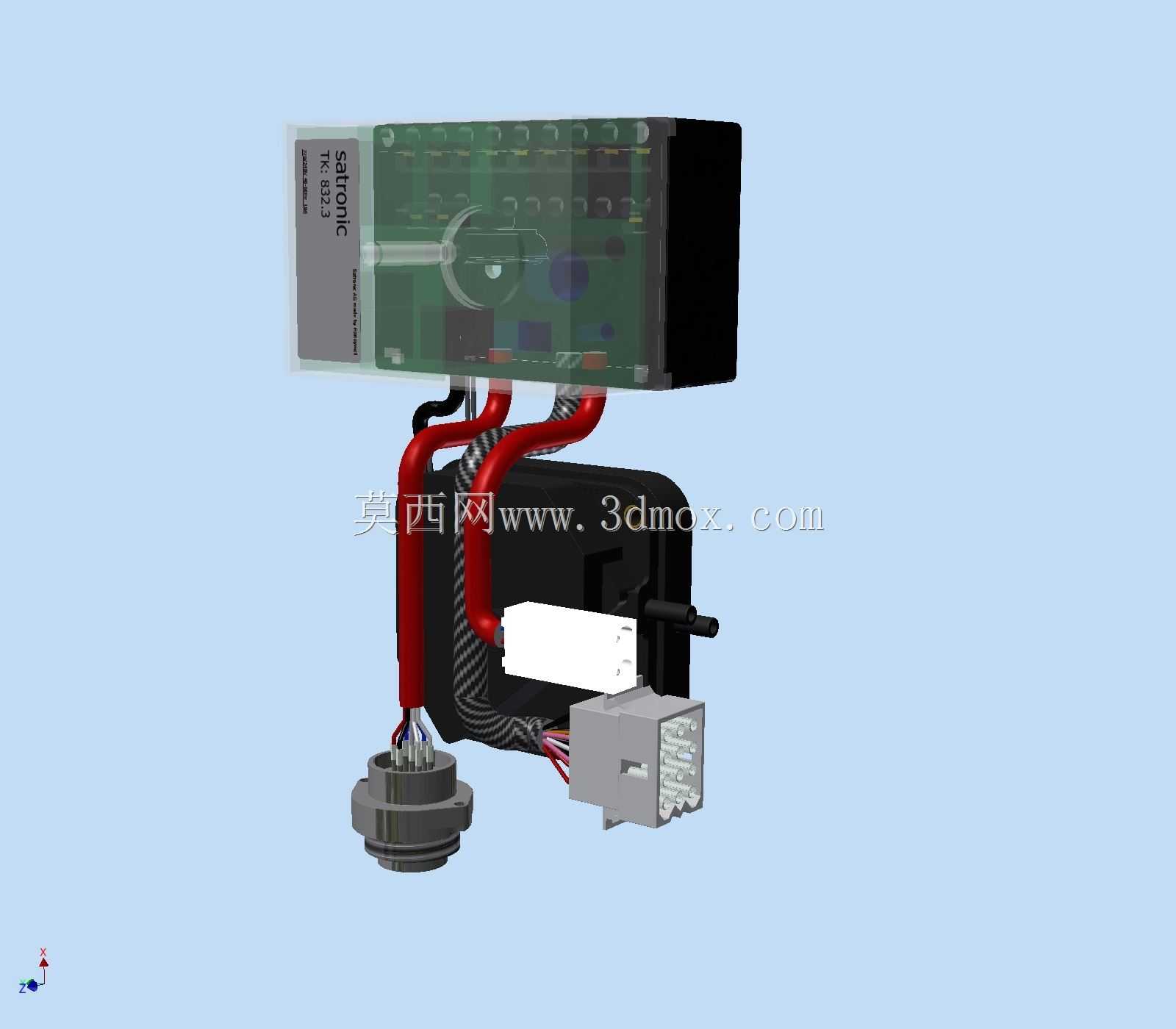

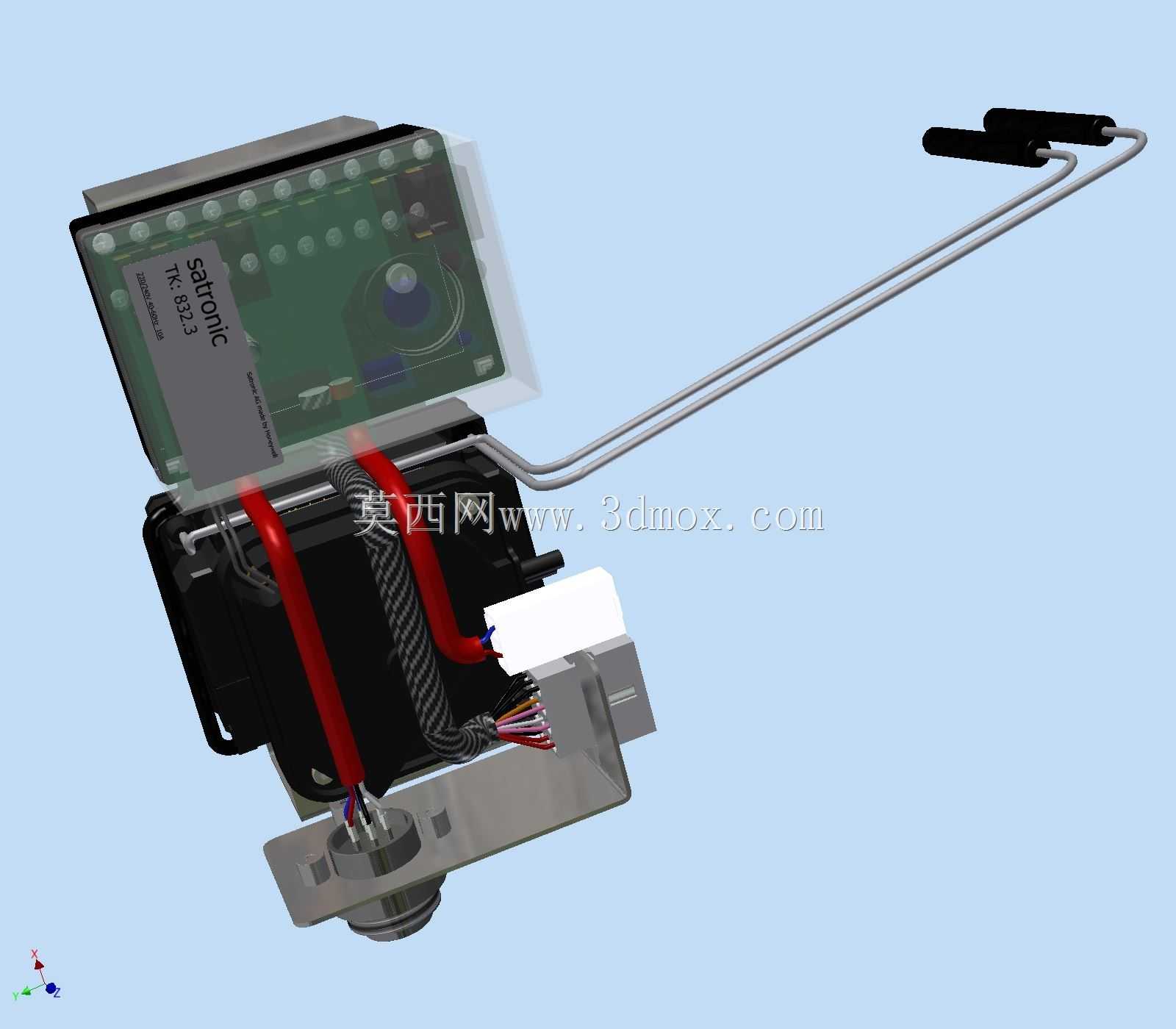

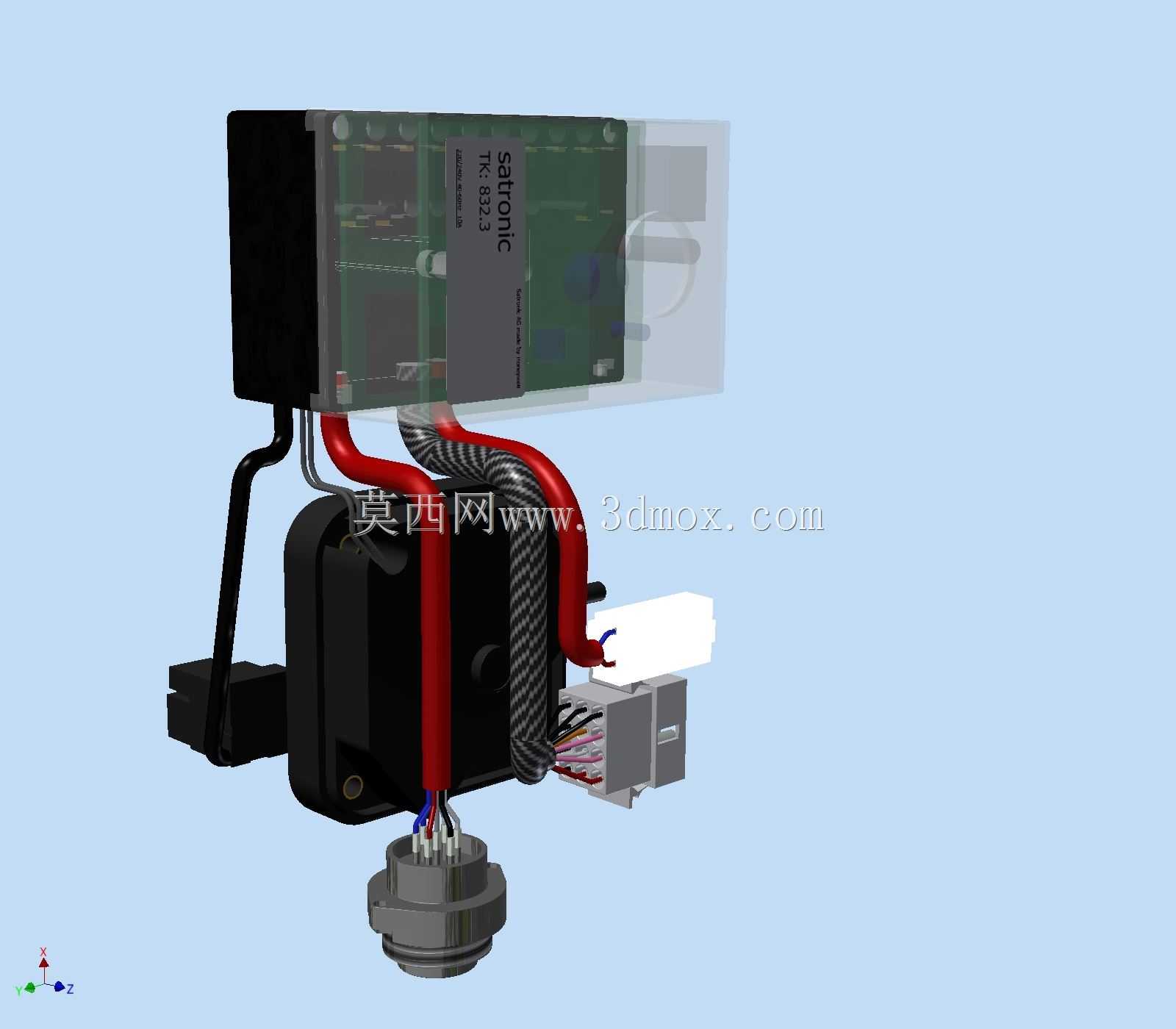

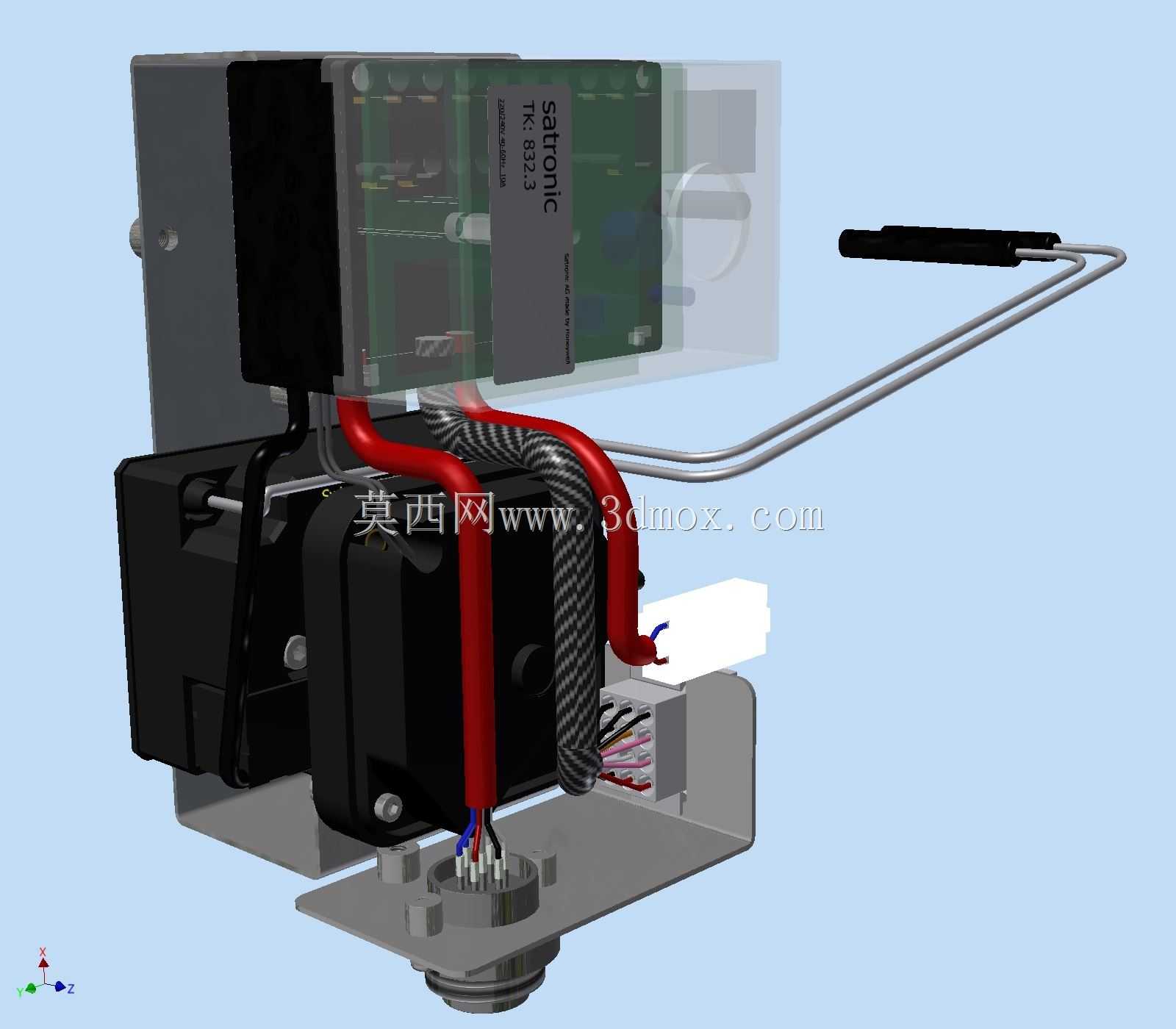

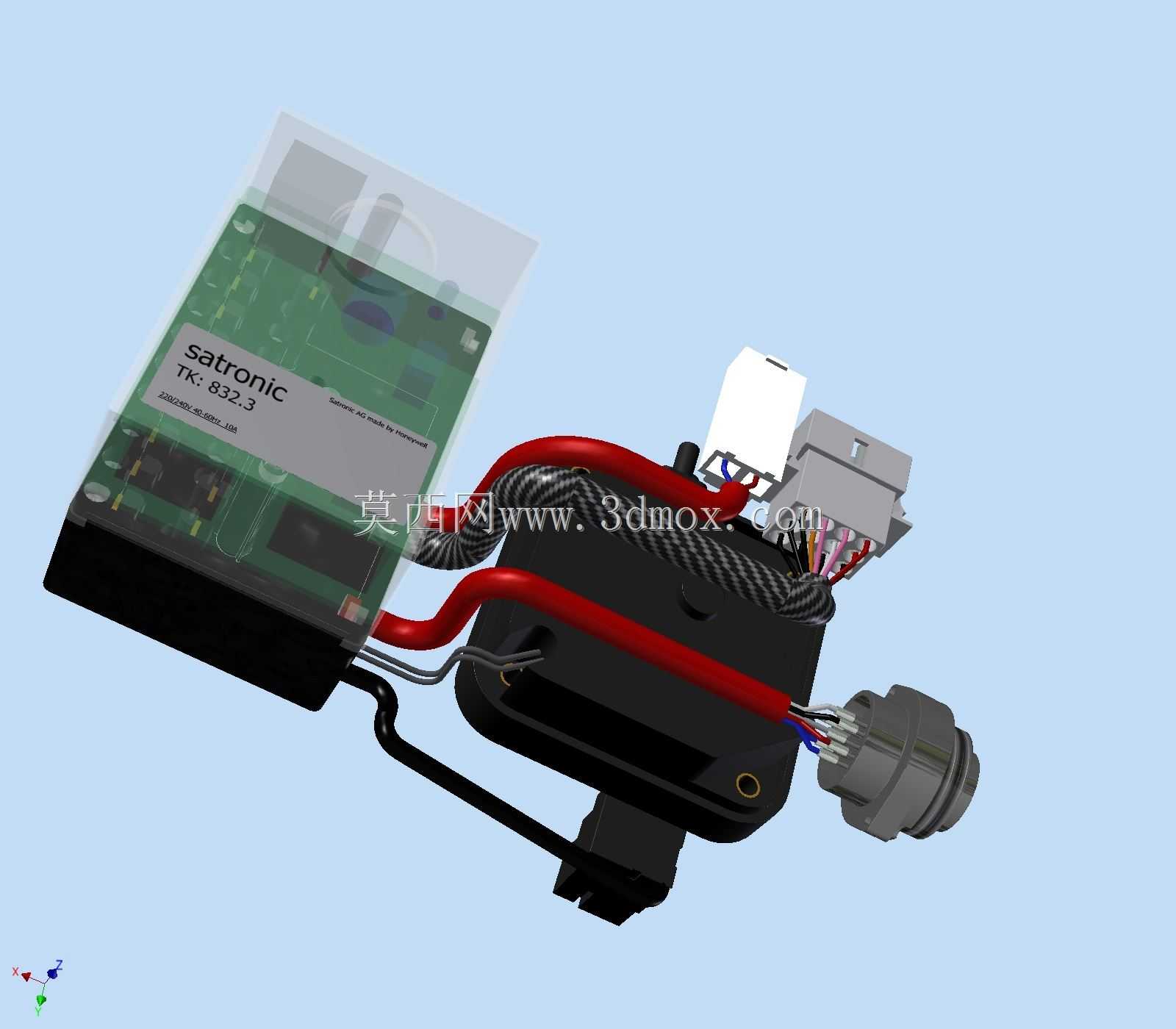

　　在工业电控系统的现场部署场景中，这类集成式电气控制单元常作为分布式控制节点，搭载在生产线旁的设备侧、小型成套装备的电控舱内，承担本地信号采集、负载通断控制、信号中转传输的核心作用，相比传统分立元件拼装的电控结构，集成化的布局能大幅缩减现场布线的工作量，也能降低后期运维的排查难度。从结构设计逻辑来看，该控制单元采用分层堆叠的布局思路，最上层为核心控制电路板，板载控制芯片、信号处理元件与状态指示元件，电路板通过绝缘支撑柱固定在下方的基座壳体上，既保证了电路板与金属基座之间的绝缘间隙，也预留了板载元件的散热空间，避免元件长期工作时热量堆积导致的性能衰减。布线部分做了明确的分路处理，大电流供电路径采用红色大线径导线布设，

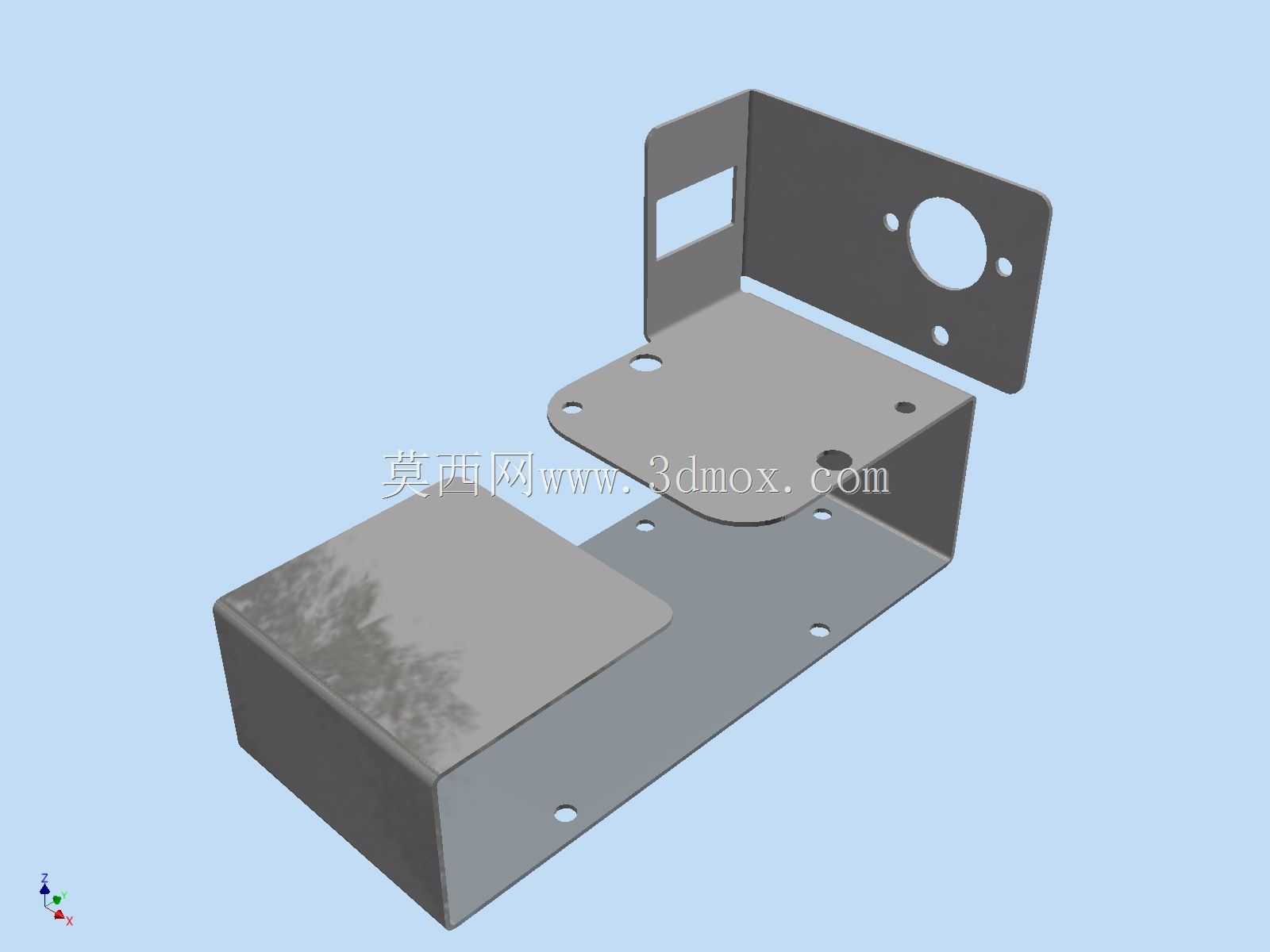

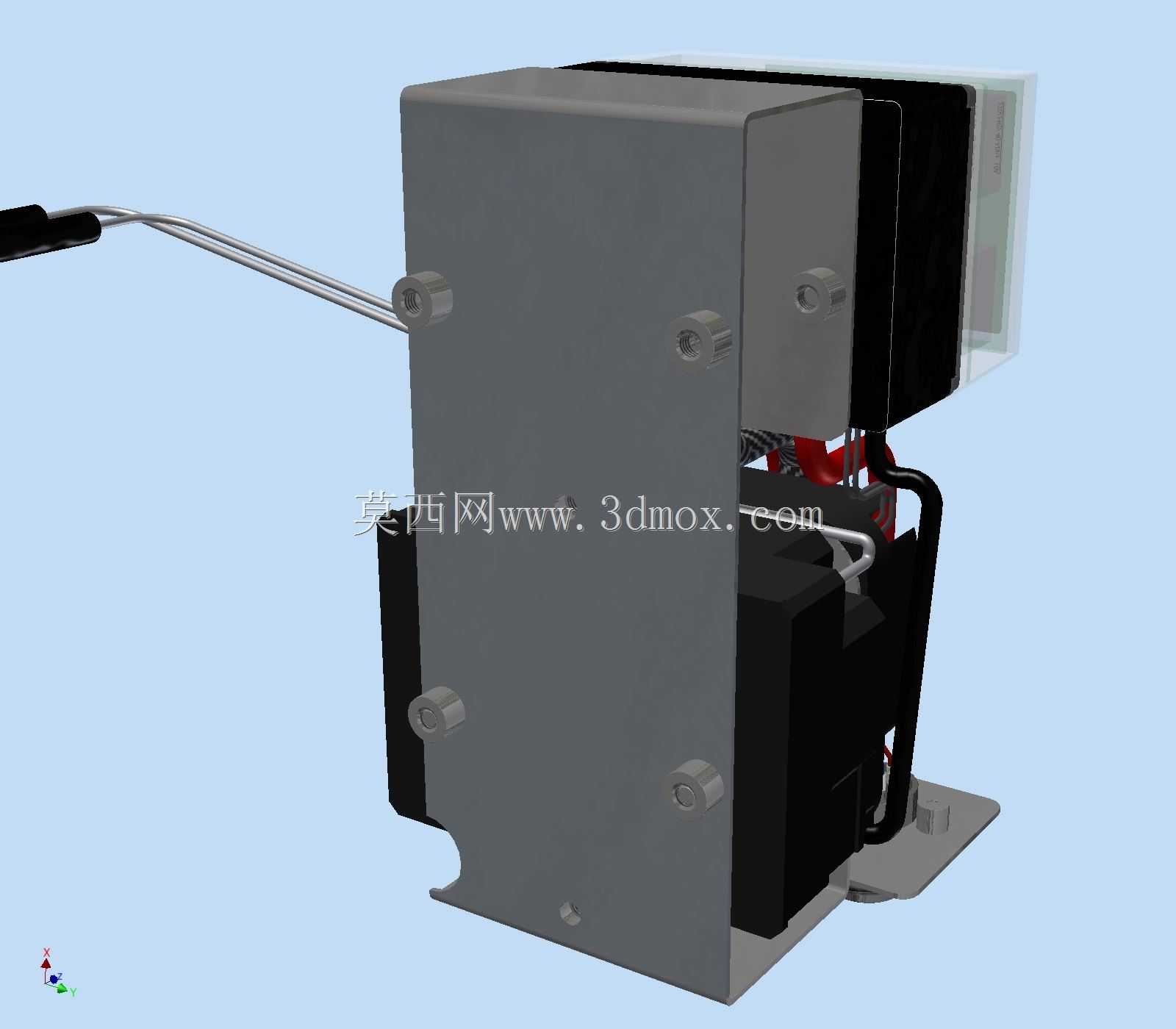

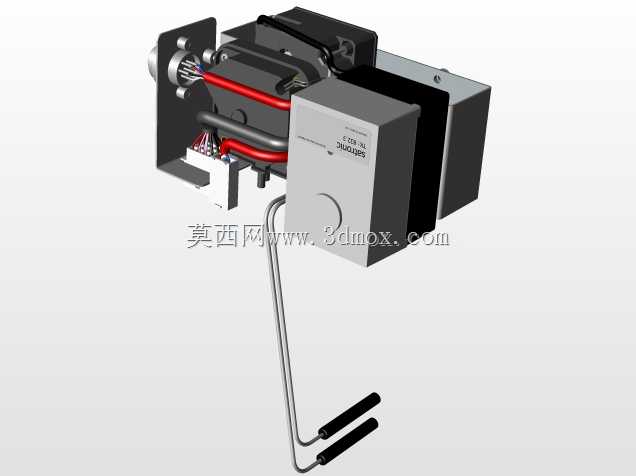

　　直接从基座侧的接线端子延伸至电路板的电源输入端口，减少大电流线路的弯折半径，避免线芯长期受力出现断股隐患；信号传输线路则采用屏蔽编织层包裹的多芯线束，沿壳体侧壁的走线槽规整排布，线束末端做分线处理，分别对应不同的信号输入输出点位，屏蔽层在基座端做可靠接地处理，能有效抑制工业现场的电磁干扰，避免信号传输出现误码、跳变的问题。外置的信号传输天线采用硬质金属杆支撑，从基座侧方延伸出壳体外，天线的弯折角度做了定型处理，保证信号发射接收端远离壳体内部的强电回路，减少金属壳体与强电线路对信号的屏蔽衰减，天线根部做了防弯折的应力释放结构，避免现场安装调整时根部线芯断裂。基座部分采用金属冲压成型的安装结构，底部预留了标准的安装固定孔位，

　　适配工业现场常用的导轨安装与螺栓固定两种安装方式，安装孔的位置公差控制在±0.1mm范围内，能直接适配现有标准安装位的替换需求，不需要额外做安装孔的二次加工。基座侧面预留了外接电缆的穿线格兰头安装位，穿线位置做了密封槽设计，搭配对应的密封件可以达到基础的防尘防水等级，适配多粉尘、少量溅水的工业现场环境。从安装边界尺寸来看，整个控制单元的横向宽度控制在120mm以内，纵向高度不超过80mm，伸出的天线部分在安装时可根据现场空间调整朝向，最小安装预留空间仅需150mm100mm100mm，能嵌入到小型设备的电控腔隙内，不会占用过多的设备内部空间。结构设计时充分考虑了运维的便捷性，上层的透明保护罩采用卡扣式固定，

　　不需要拆卸整个单元的固定螺栓就能打开保护罩，完成板载元件的状态检查、保险丝更换等日常运维操作，保护罩与基座的贴合面做了密封胶条卡槽，闭合后能阻挡粉尘进入壳体内部，避免积灰导致的电路板绝缘性能下降。接线端子部分采用分层排布的方式，强电端子与信号端子分设在基座的不同侧，接线时能直观区分不同线路的接入点位，减少现场接线的错接概率，端子的压线结构采用防松脱设计，搭配弹垫与压线板，能避免设备运行时的振动导致接线松动，引发的接触不良、打火等安全隐患。在实际选型适配时，这类集成控制单元可以直接替换同安装尺寸的老旧控制模块，不需要改动原有设备的安装结构与布线走向，能大幅缩短设备电控改造的停机时间，内部的电路板预留了扩展元件的焊接点位，可根据实际的控制需求加装对应的功能模块，适配不同场景下的控制逻辑调整需求，不需要重新设计整个控制单元的结构。
