立式安装配电盘支撑固定架结构设计

项目分类:配电柜 发布时间:2022-01-13 ID:497229
  • 立式安装配电盘支撑固定架结构设计
  • 立式安装配电盘支撑固定架结构设计
  • 立式安装配电盘支撑固定架结构设计
  • 立式安装配电盘支撑固定架结构设计

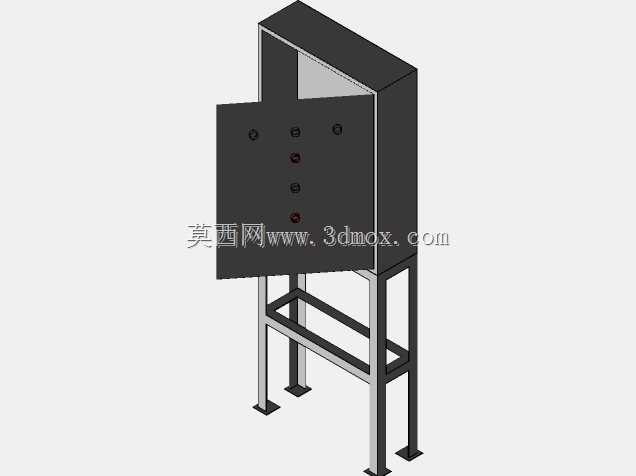

  在车间低压配电改造、小型设备配套供电单元搭建的场景里,这类带支撑立架的配电盘安装结构是很常见的配置,区别于直接壁挂在墙面的安装形式,立式支撑结构不需要依托墙体承重,可直接落地布置在生产线旁、设备间隙或者临时供电点位,适配那些墙面无法打孔固定、或者配电点位需要随产线调整移位的使用场景。从结构组成来看,整套支撑结构分为上部的配电盘安装面板、后部的箱体围护结构、下部的方管焊接支撑腿三个核心部分,安装面板上预留了多组规则排布的安装孔位,孔位间距按照常用低压配电元件的安装尺寸预留,可直接固定断路器、接线端子排、指示灯等配电元件,不需要现场二次打孔,面板与后部箱体采用侧边嵌入式连接,箱体部分可容纳配电元件的接线端与走线槽,对内部线路形成防护,

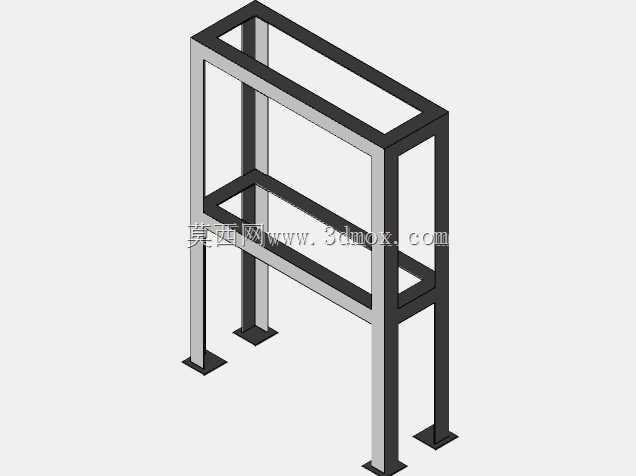

  避免车间内的粉尘、切削液飞溅到接线部位引发短路故障。下部的支撑腿采用标准矩形方管焊接成型,四条支腿之间设置了两层横向连接方管做拉筋加固,既提升了整体框架的抗扭刚度,避免安装配电元件后出现框架晃动变形,下层拉筋还可作为临时走线的承托结构,方便布置从地面引入的进线电缆。支腿底部设计了方形安装脚板,脚板上预留了膨胀螺栓固定孔,可直接通过膨胀螺栓将整套结构固定在水泥地面上,即便是车间内有叉车通行、设备振动的工况,也能保证结构不会出现移位倾倒。设计这类支撑结构的时候,首先要考虑的是承重边界,上部安装面板的承重需要覆盖常规小型配电盘的所有元件总重量,因此面板采用厚度不低于2mm的冷轧钢板折弯成型,折弯边与后部箱体通过螺栓连接,不需要满焊固定,

  方便后期检修的时候拆卸面板。支腿的方管选型需要根据整体高度核算挠度,常规落地安装的配电支撑结构高度在1.2米到1.6米区间时,选用40*40mm的壁厚2mm的方管即可满足承重要求,不会出现人员倚靠时的结构变形。安装面板上的孔位排布需要避开后部箱体的走线空间,最上方的孔位距离面板顶部预留至少50mm的间隙,方便布置进线的电缆固定头,最下方的孔位距离面板底部预留80mm的间隙,避免接线时与下部支撑框架产生干涉。在实际安装使用时,这套支撑结构的安装边界需要满足:后侧距离墙面至少预留100mm的散热与接线操作空间,左右两侧预留不小于300mm的开门或操作空间,前方预留不小于800mm的操作检修通道,

  支腿固定时需要保证整体框架的垂直度偏差不超过1/1000,避免配电盘安装后出现倾斜,影响元件的正常操作。结构的表面处理采用静电喷塑工艺,颜色选用工业常用的浅灰或黑色,具备基础的防锈耐刮擦能力,适配车间内的复杂使用环境。不同于定制化的大型配电柜结构,这类轻量化的支撑式配电盘结构成本更低,安装调整更灵活,既可以作为固定点位的配电单元载体,也可以搭配脚轮做成移动式临时配电盘,适配工地临时供电、设备调试临时供电等场景,在结构设计时不需要做复杂的模具开模,所有部件都可以通过钣金切割、折弯、型材焊接的常规机加工艺制作,加工周期短,可根据实际使用需求快速调整尺寸,比如需要加宽安装面板时,只需要调整面板的切割尺寸与后部箱体的折弯宽度,下部支撑框架的尺寸不需要做大幅改动,具备很强的场景适配性。在走线设计上,后部箱体的底部预留了进线敲落孔,电缆从支撑框架的内侧引入箱体内部,既可以隐藏走线提升整体整洁度,也能避免电缆被外部物件剐蹭破损,面板上的元件安装孔位做了去毛刺处理,防止穿线时划伤电缆绝缘层,所有连接部位的螺栓都采用防松垫圈,在设备振动的工况下不会出现连接松动的问题。
