立式圆柱罐体侧装接口搅拌结构设计

　　该结构为立式圆柱型工业罐体配套的侧装式搅拌安装结构，在中小型流体混合、配料暂存类工况中应用广泛，常见于食品配料、日化助剂调配、小型水处理药剂混配等生产场景，可适配低粘度流体的均匀混合需求，避免传统顶装搅拌带来的罐体顶部开孔密封难度大、检修需登高的问题。从实际使用场景来看，这类侧装接口的罐体结构，多布置在生产车间的配料工段旁，侧边预留的操作空间即可完成搅拌组件的安装与日常维护，无需预留顶部吊装作业空间，对于层高受限的老旧车间改造、紧凑型生产线布局适配性更强。罐体主体采用等径圆柱筒体结构，筒体底部为平底设计，可直接放置在配套的型钢支架上，安装时仅需保证筒体垂直度偏差不超过千分之三，即可避免内部搅拌组件运行时出现偏磨、轴封渗漏的问题。

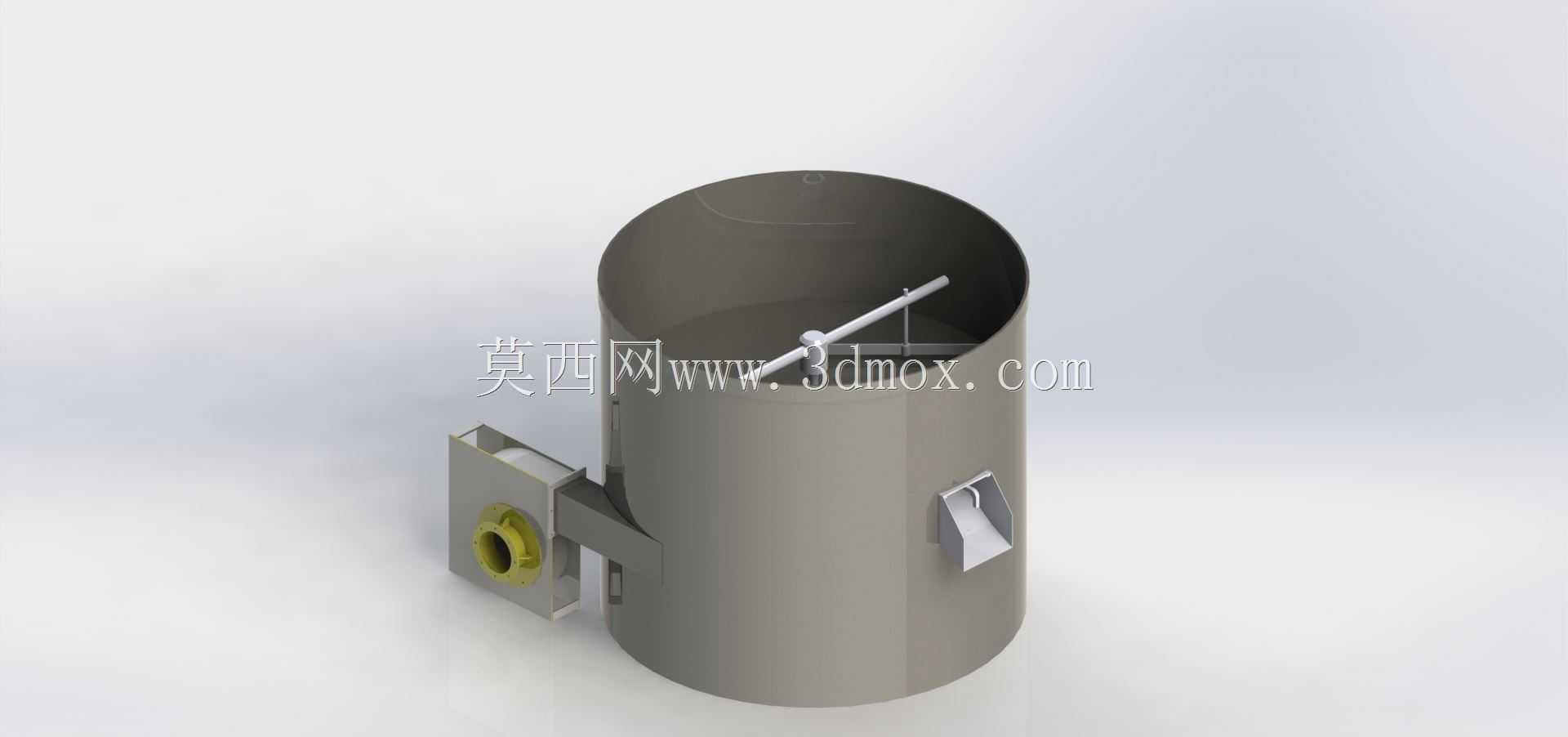

　　筒体侧壁设置的两处安装结构功能各有区分，一侧为带法兰接口的搅拌组件安装座，安装座通过短节与筒体侧壁焊接连接，法兰端面与筒体轴线保持平行，保证搅拌轴插入筒体内部后与筒体径向方向重合，搅拌轴端部安装的桨叶可推动筒体内流体形成周向环流，配合筒体内壁另一侧设置的折流挡板结构，打破流体随桨叶同步旋转的层流状态，提升混合效率，避免筒体中心区域出现混合死角。另一侧的嵌入式卡扣结构，用于安装液位检测组件或者温度传感器的保护套管，卡扣与筒体侧壁采用满焊连接，焊接后需做煤油渗透试验，保证接口处无渗漏风险，卡扣的定位尺寸距离筒体底部的高度，可根据实际工况的最低液位要求调整，保证检测元件始终处于流体浸没范围内，避免干烧或者检测数据失真。设计过程中，

　　筒体的壁厚选取需结合实际使用的介质腐蚀性、工作压力、罐体容积综合计算，常压工况下采用常规薄壁板材卷制焊接即可，焊接完成后需对筒体圆度进行校形，保证同一截面处的直径偏差不超过公称直径的千分之五，避免搅拌桨叶运行时与筒体内壁发生刮碰。侧装法兰的螺栓孔定位采用圆周等分设计，与标准搅拌器的安装法兰尺寸完全匹配，用户无需额外制作过渡连接件即可直接采购标准侧装搅拌器完成装配，缩短现场安装的调试周期。筒体顶部为敞口设计，可根据使用需求配置平盖或者快开式人孔结构，敞口结构也方便日常生产过程中人工投加少量固体配料，或者对筒体内部进行定期冲洗清洁。从安装边界来看，该结构的外接管路仅需对接侧装法兰旁的介质进出口，

　　进出口短节的中心高度距离安装基准面的尺寸预留了足够的管路安装操作空间，可直接对接标准管径的弯头与阀门，无需额外调整管路走向。搅拌轴插入筒体内部的长度经过核算，桨叶端部距离筒体底部的预留间隙可保证底部沉积的少量固体物料可被流体冲起参与混合，同时不会刮蹭筒体底部的衬层或者防腐涂层。筒体侧壁的所有焊接结构均采用连续角焊缝，焊缝高度不低于所连接板材的最小壁厚，焊接完成后对焊缝进行打磨处理，避免焊缝处的毛刺、焊瘤残留导致物料挂壁，长期使用出现物料变质污染批次产品的问题。在实际选型适配时，可根据处理量的大小调整筒体的公称直径与高度，侧装接口的位置也可根据搅拌器的功率大小调整安装高度，对于易沉降的物料，可适当降低接口高度，让桨叶更贴近筒体底部，提升底部物料的悬浮效果；对于易产生泡沫的物料，可适当抬高接口高度，降低桨叶的运行液位，减少搅拌过程中泡沫的生成量。
