微型动力输出螺旋推进组件结构

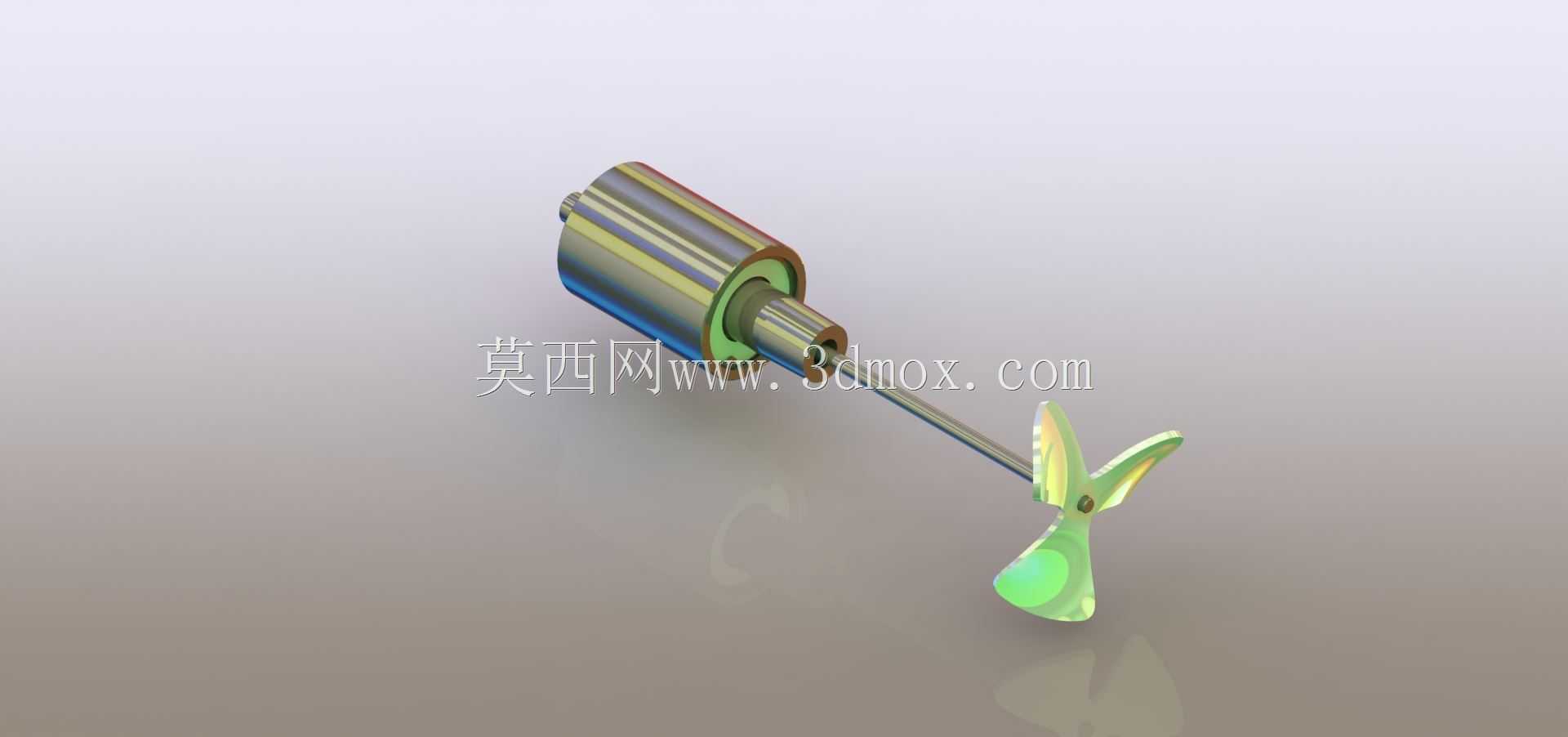

　　这套微型动力输出螺旋推进组件，主要面向小型水下探测设备、微型水面作业载具、教学演示动力单元这类小载荷推进场景设计，整体结构围绕紧凑安装、低阻传动、稳定输出的核心需求搭建。从实际安装边界来看，驱动段采用圆柱式筒状壳体，外径控制在适配小型设备舱的尺寸区间，壳体端面预留同轴安装止口，可直接嵌入设备尾部的安装槽内，止口配合公差选用H7/h6间隙配合，既保证装配时的同轴度，也方便后期维护拆解，壳体轴向长度较短，不会占用过多设备内部的舱体空间，适配内部空间局促的微型载具布局。传动输出轴从驱动壳体中心同轴伸出，轴径经过扭矩校核，在满足额定输出扭矩传递强度的前提下尽可能缩小直径，降低轴体在流体中运行时的绕流阻力，

　　轴端与螺旋桨的连接采用扁位加锁紧孔的结构，避免螺旋桨在正反转切换时出现相对打滑，同时轴体与壳体的衔接处设置了动密封配合面，可适配常规的O型圈或骨架油封安装，防止流体进入驱动壳体内部损坏动力部件。末端的螺旋桨采用三叶式布局，桨叶剖面选用适合低转速工况的翼型，叶根到叶梢的弦长逐步收窄，叶梢做了圆弧过渡处理，减少运行时的叶尖涡流损耗，桨叶的扭转角从根到梢呈线性递减，匹配轴系输出的额定转速区间，保证在设计航速下推进效率处于最优区间，桨叶整体做了轻量化处理，在保证结构强度的前提下降低转动惯量，减少动力输出时的启动负载。从设计思路上，这套组件没有采用复杂的分体式传动结构，而是将动力输出端与螺旋桨直连，省去了中间的减速换向环节，

　　一方面减少了传动链路的功率损耗，另一方面也降低了整体结构的故障点，适合对可靠性要求较高的无人作业场景。在实际选型适配时，需要注意安装时的轴系同轴度偏差不能超过0.02mm，否则高速运转时会出现轴系抖动，不仅会降低推进效率，还会加速密封件的磨损，缩短组件的整体使用寿命；螺旋桨与安装基准面的轴向间隙需要控制在合理区间，间隙过小会导致桨叶转动时与设备壳体发生剐蹭，间隙过大则会在桨叶根部形成乱流，降低推进效率。这套组件的动力段壳体表面做了光滑处理，没有多余的凸起结构，降低整体在流体中运行的形状阻力，壳体侧面预留了走线槽位，方便动力线缆从舱体内部引出，不会破坏壳体外部的流场形态。在功能特性上，这套组件可适配正反转双向输出，

　　正转时提供向前的推进力，反转时可提供反向制动或后退动力，满足小型载具的基本机动需求，桨叶的材质适配工程塑料或轻质金属加工，不同材质可对应不同的载荷工况，工程塑料材质适合低速教学演示、静水作业场景，轻质金属材质则可适配流速更高、有轻微杂物的水域作业场景。从结构细节来看，驱动壳体内部的腔体预留了动力元件的安装空间，腔体壁厚经过抗压校核，可满足浅水域的水压防护需求，输出轴的支撑采用两端支撑结构，靠近桨叶的一端设置滑动轴承支撑，抵消桨叶运转时产生的径向跳动，靠近动力端的一侧设置深沟球轴承，承受轴向的推力载荷，保证轴系在不同受力状态下都能保持稳定运转。
