孔用内环式弹性挡圈紧固限位结构

　　在液压阀块、齿轮箱腔体、泵体端盖这类带内孔安装位的机械结构中，孔用弹性挡圈是最常用的轴向限位元件之一，日常做结构设计时，这类小零件的选型和安装边界校核往往容易被新手忽略，却直接影响整套机构的运行可靠性。这类内环式弹性挡圈的核心作用，是卡在预先加工在孔壁的环形凹槽内，为孔内装配的轴承外圈、轴套、密封组件、弹簧座等零件提供轴向定位，避免零件在设备运行过程中受轴向载荷、振动冲击出现窜动移位，相比轴端挡圈、圆螺母锁紧这类限位方式，孔用弹性挡圈不需要额外预留螺栓安装空间，也不需要在轴件上加工螺纹，能大幅压缩安装位的轴向尺寸，非常适合结构紧凑的轻量化设备设计场景。

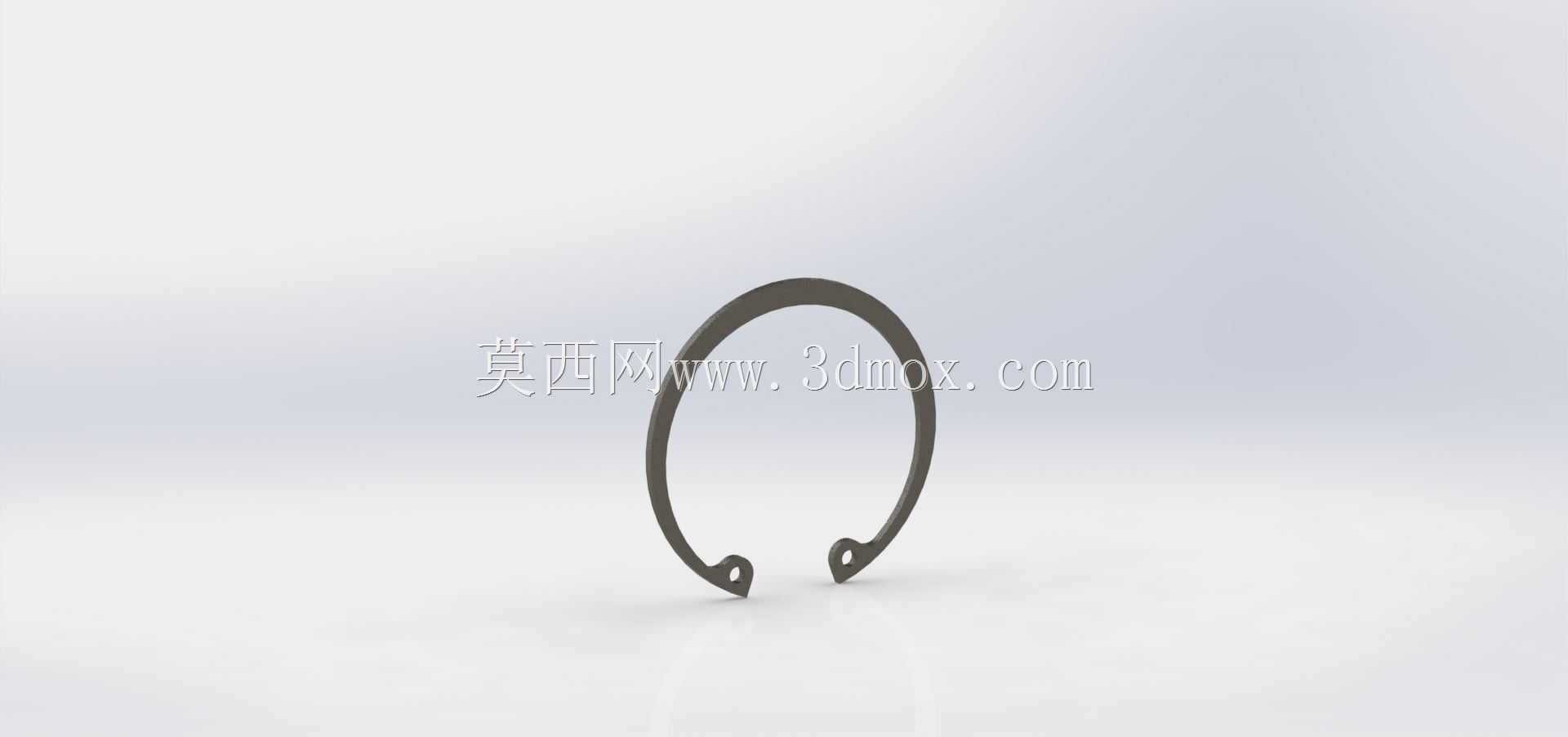

　　从结构设计逻辑来看，这类开口式环形挡圈的截面为矩形，开口处设置两个带安装孔的钳口，装配时使用卡簧钳插入两个钳口的孔内，施力将挡圈直径压缩至小于待安装内孔的直径，即可顺利将挡圈放入孔内，待挡圈对准环形槽位置后松开卡簧钳，挡圈依靠自身金属弹性回弹卡入槽内，完成固定。设计时需要重点校核几个核心参数：首先是挡圈的自由状态外径，要略大于安装孔的公称直径，保证回弹后能有足够的张紧力贴合槽壁；其次是挡圈的截面厚度，要和环形槽的槽宽匹配，间隙控制在0.1mm以内，避免挡圈在槽内出现轴向窜动；再者是钳口的安装孔中心距，要匹配常规卡簧钳的张开行程，避免现场装配时出现工具不匹配的问题。

　　实际选型应用中，需要结合安装场景的载荷特性调整设计细节：如果是应用在存在持续振动的工程机械、振动筛设备的孔位限位，挡圈的材质通常选用65Mn弹簧钢，热处理后硬度控制在HRC44-51，保证足够的弹性和抗疲劳强度，同时可以适当增加挡圈的截面厚度，提升抗冲击能力；如果是应用在有腐蚀介质的化工泵、水处理设备腔体中，则会选用304或者316不锈钢材质，表面做钝化处理，避免长期接触腐蚀介质出现锈死失效的问题。安装边界的校核同样关键，加工环形槽时，槽的深度要保证挡圈卡入后，高出槽壁的部分能完全覆盖待限位零件的端面，通常高出量控制在0.8-1.5倍挡圈厚度，既保证足够的限位接触面积，又不会因为高出过多导致零件装配时出现卡滞；槽的边缘要做0.2mm左右的倒角，避免挡圈压缩装配时被槽口的锐边刮伤，产生应力集中点导致后期断裂。

　　日常做三维建模时，这类挡圈的建模重点在于环形曲面的曲率过渡和钳口位置的细节处理，开口处的两个钳口要做圆弧过渡，避免直角位置出现应力集中，安装孔的位置要和挡圈中心对称，保证装配时卡簧钳施力均匀，不会出现挡圈偏斜卡滞的问题。很多新手建模时容易忽略挡圈的自然回弹状态，直接按安装压缩后的尺寸建模，导致后续做装配干涉检查时出现误差，实际上自由状态下的挡圈外径比安装孔大3%-5%，装配后才会被压缩至和槽底贴合，建模时需要把这个尺寸差考虑进去，才能保证后续工程图输出、装配模拟的准确性。在实际设备运维中，这类挡圈的失效形式通常有两种：一种是长期受交变载荷出现疲劳断裂，多是因为选型时厚度不足、材质热处理不达标导致；另一种是装配时挡圈没有完全卡入槽内，运行过程中受轴向力弹出，导致限位失效，这就要求设计时在装配工艺文件中明确挡圈的装配检查要求，装配后需要用塞尺检查挡圈和槽壁的贴合间隙，确认完全卡入后再进行后续零件的装配。
