钢带式弹性卡箍紧固连接件结构设计

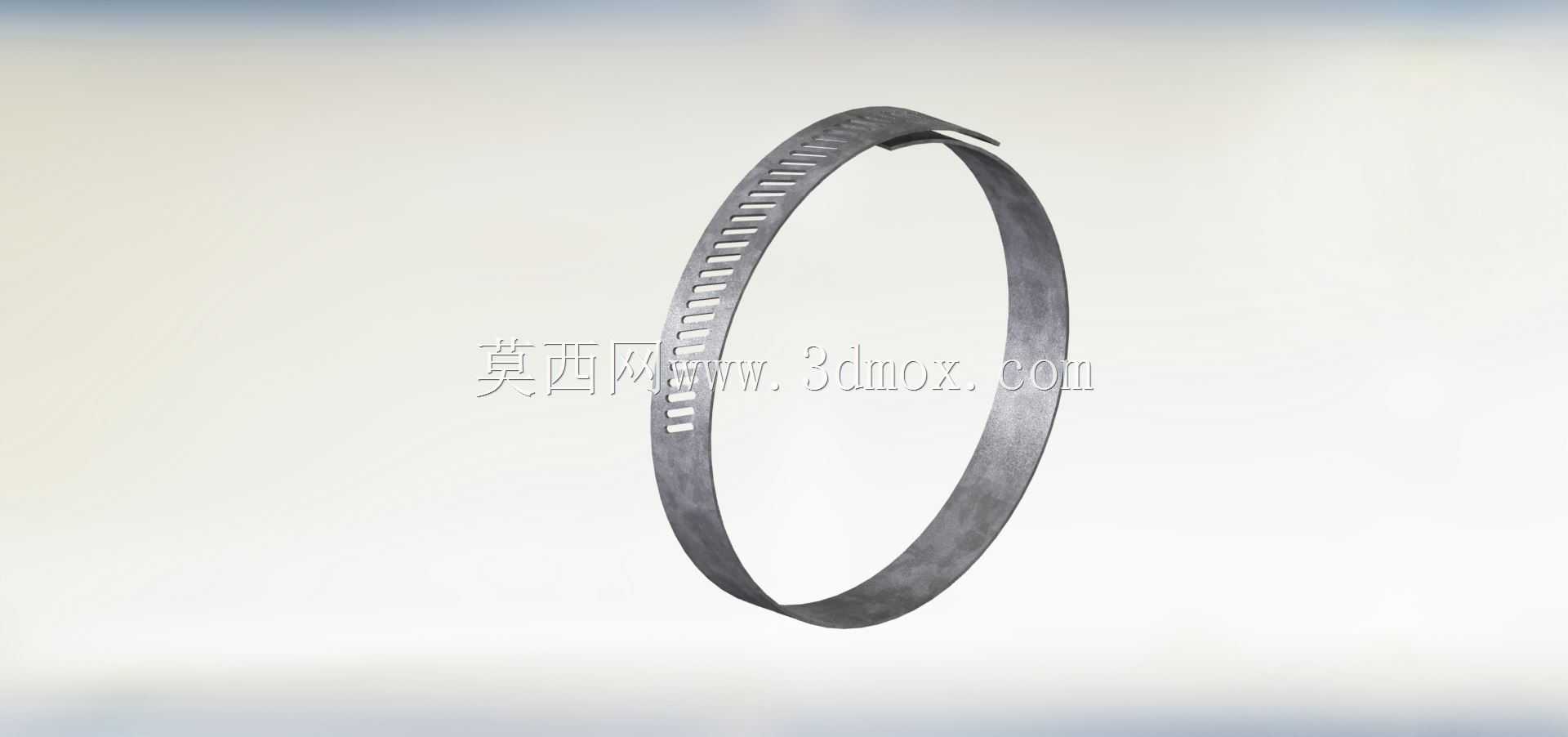

　　做设备管路装配的工程师对这类钢带式弹性卡箍不会陌生，它不像螺栓紧固的喉箍需要额外工具操作，靠自身钢带的弹性形变就能实现对对接管路的抱紧密封，在小通径流体管路、线束束紧、软质套管对接的场景里用得极多。从结构上看，这个零件采用开环式钢带成型设计，整体为等宽薄钢带卷制的环形结构，钢带一侧冲制有连续的等距齿槽，端头位置做了翘起的扳动结构，安装时只需要用卡钳夹住两个端头向内收拢，就能扩大卡箍的内圈直径，套入待连接的管路对接位置后松开，钢带自身的回弹应力就会均匀作用在管路外壁，实现周向均匀抱紧。

　　设计这类卡箍的时候，首先要核算钢带的屈服强度与回弹量的匹配关系，钢带厚度不能过厚，否则扳动时需要的操作力过大，现场装配效率低，也容易因为硬度过高划伤软质管路的外壁；厚度过薄则会导致抱紧力不足，管路承压时容易出现滑脱、渗漏的问题。齿槽的设计一方面是为了在钢带冲压成型时释放部分内应力，避免卷圆过程中钢带出现不规则的翘曲变形，另一方面连续的齿槽结构可以让卡箍在抱紧不同外径公差的管路时，应力分布更均匀，不会出现局部应力集中导致的钢带断裂问题。端头的翘起结构是操作受力点，做了圆弧过渡处理，避免操作时划伤操作人员的手套或者皮肤，同时翘起的角度经过反复验证，刚好能适配常规卡钳的夹持深度，不会出现夹持时打滑的问题。

　　从安装边界来看，这类卡箍的内圈自由状态尺寸要比待抱紧管路的外径小5%-8%，这样才能保证装配后有足够的预紧力，安装时需要的操作空间只需要比卡箍外圈直径大10mm左右即可，不需要像螺栓式喉箍那样预留扳手转动的空间，在狭小的设备内腔、线束密集的布线区域优势非常明显。实际应用中，这类卡箍常见于汽车内饰线束固定、小型气动管路对接、家用电器内部水管连接、通风软套管对接等场景，相比传统的喉箍、扎带，它的重复拆装性能更好，不会像尼龙扎带那样拆装一次就报废，也不会像螺栓喉箍那样因为震动出现螺栓松动的问题。

　　建模的时候要特别注意钢带卷制后的曲率一致性，整个环形结构不能出现局部椭圆变形，否则抱紧时会出现局部压力不足的问题，齿槽的冲制位置要沿钢带轴向等距分布，槽边不能有毛刺，否则长期应力作用下毛刺位置会成为应力开裂的起点。钢带的边缘做了倒钝处理，没有锐边，避免安装时割伤软质管路的外壁，也防止装配人员被划伤。这类弹性卡箍的抱紧力是沿周向均匀分布的，不会像单点紧固的卡件那样把管路夹变形，对于薄壁软管、橡胶套管这类容易被夹损的连接件非常友好，在有持续震动的工况下，钢带的弹性还能抵消部分震动带来的间隙变化，长期使用也不会出现松脱渗漏的问题。

　　在做设备选型匹配的时候，首先要确认待连接管路的外径公差范围，选择对应自由状态内径的卡箍，同时要确认管路的工作压力，这类弹性卡箍适合工作压力在1MPa以下的低压流体管路或者无压的线束、套管固定场景，如果是高压管路则需要搭配更高强度的紧固结构。安装时要注意卡箍的位置要对准两根管路的对接接缝，不能偏斜，否则会出现一侧抱紧力不足导致的渗漏，收拢卡箍的时候要缓慢施力，避免用力过大导致钢带产生塑性变形，失去回弹能力。从长期使用的可靠性来看，这类卡箍采用弹簧钢材质制作，表面做了防锈处理，在常规的温湿度环境下不会出现锈蚀失效的问题，适合在通用工业设备、民用家电、交通工具等多种场景下使用，是小直径管路、线束固定场景里性价比极高的紧固连接件。
