维斯塔科特瓣式单向导通机械结构

　　在流体输送管路系统中，这类瓣式结构常被用于需要限制介质反向流动的工况场景，从市政给排水管网到工业制程的流体管线，再到小型液压、气动控制回路，都能见到这类结构的实际应用。不同于升降式止回结构的轴向运动逻辑，该瓣式结构采用绕固定销轴摆动的启闭逻辑，介质正向流动时，瓣片在流体推力作用下绕销轴转动开启，流道完全导通后介质可沿管路轴向顺畅通行，流阻系数远低于同通径的升降式结构；当介质出现反向流动趋势时，瓣片在反向流体压力与自身重力的共同作用下快速回落，贴合密封座面实现管路截断，避免反向介质回流对上游设备造成冲击，或是导致上游介质污染、泵组反转等工程问题。

　　从结构设计逻辑来看，该结构的壳体采用一体化铸造成型后做精加工处理，中部的销轴安装孔与瓣片的配合间隙控制在0.02-0.05mm区间，既保证瓣片摆动时无卡滞，又避免间隙过大导致的介质内泄。瓣片的密封面做了堆焊硬质合金处理，密封面粗糙度控制在Ra0.8以下，与壳体上的密封座面配合时可实现零泄漏密封，针对含少量固体颗粒的介质工况，密封面的倾斜角度做了15°的优化，可在瓣片关闭过程中通过介质的冲刷作用带走密封面附着的颗粒，避免颗粒卡滞导致密封失效。壳体两端的连接部位采用标准圆柱管螺纹结构，可直接与同通径的管路、泵组出口端直接对接，安装时无需额外加工过渡连接件，安装边界的轴向尺寸比同压力等级的旋启式止回阀缩短12%，适合安装空间受限的紧凑型管路布局。

　　实际选型应用时，该结构的安装角度有明确要求，需保证瓣片的摆动销轴处于水平状态，避免瓣片因自重出现偏磨导致密封失效，同时在管路设计时需在结构的上游端预留至少5倍通径长度的直管段，避免介质紊流冲击瓣片导致启闭抖动、产生水锤噪声。针对不同的介质工况，瓣片与壳体的材质可做适配调整，输送清水类介质时可采用铸铁壳体配丁腈橡胶密封瓣片，输送腐蚀性化工介质时可采用不锈钢壳体配氟橡胶密封结构，输送高温蒸汽介质时则采用全不锈钢结构搭配金属硬密封面，可适配最高250℃的工作温度。

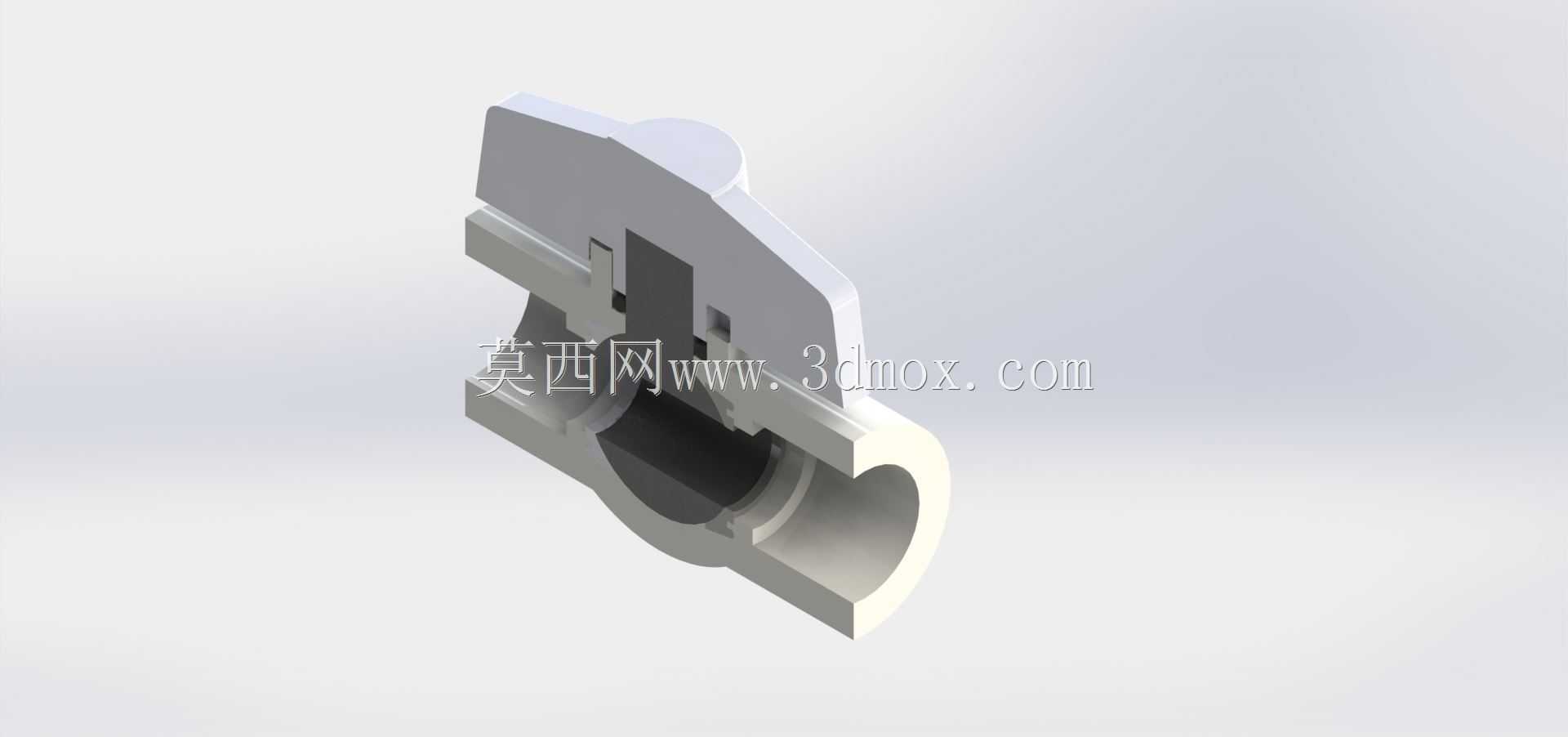

　　在三维建模过程中，该结构的配合公差需要重点校核，首先是销轴与瓣片安装孔的间隙配合，需保证在温度变化导致的热胀冷缩工况下，瓣片仍能灵活摆动无卡滞；其次是密封面的重合度，瓣片关闭时需保证整个密封面完全贴合，局部间隙不得超过0.01mm，否则会出现反向泄漏；最后是流道的顺滑过渡处理，壳体内腔的所有转角处都做了R3-R5的圆角过渡，避免介质流动时出现局部涡流，降低流阻的同时减少介质对壳体的冲蚀磨损。另外，瓣片的开启角度做了限位设计，最大开启角度为75°，既保证全开时流道的有效通流面积达到通径截面积的90%以上，又避免瓣片开启角度过大贴到壳体内壁，导致反向流动时瓣片无法及时回落关闭。

　　在日常运维场景中，该结构无需定期加注润滑脂，销轴部位采用自润滑轴承衬套，可实现长期免维护运行，当管路出现异常压降时，可拆开壳体端盖检查瓣片的磨损情况，更换密封件即可快速恢复性能，整体运维成本远低于同功能的其他类型止回结构。
