小型溢流阀装配结构三维设计

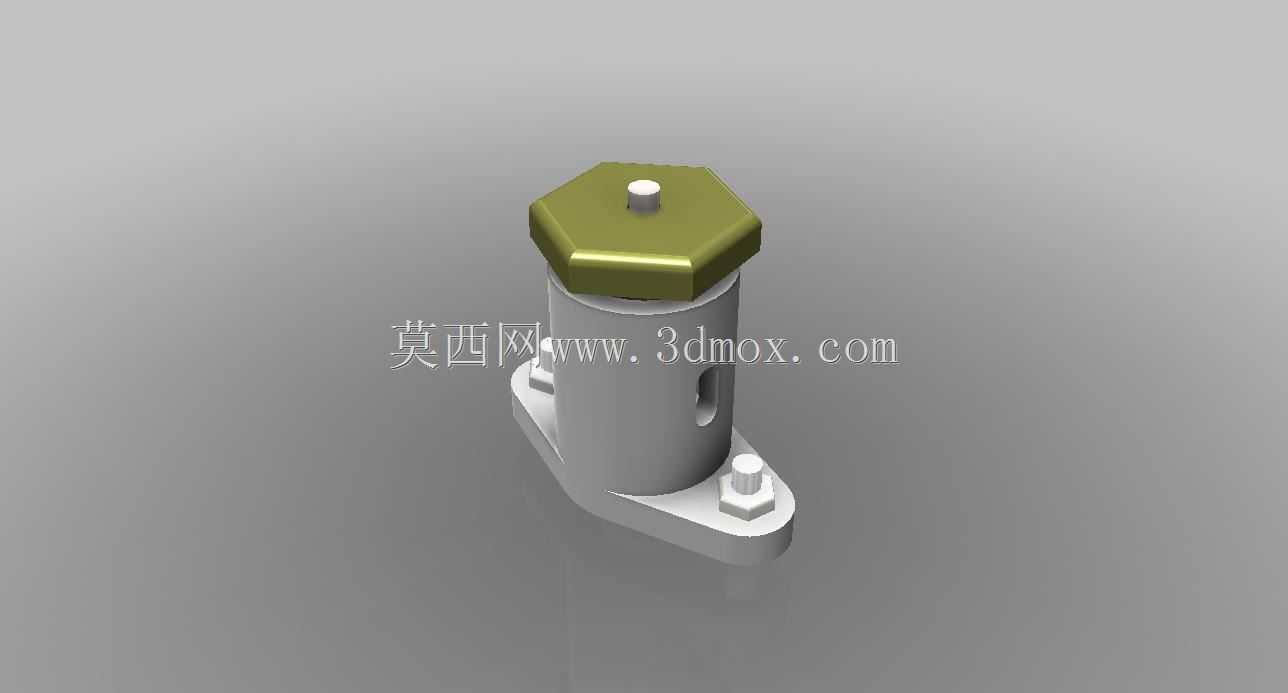

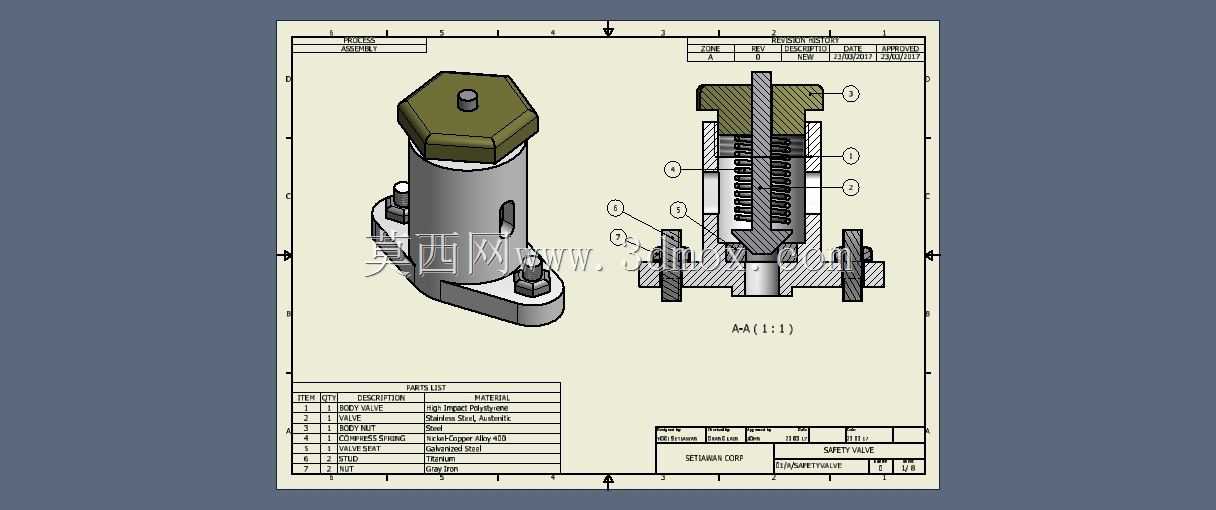

　　这款溢流阀的三维装配模型，完整还原了直动式溢流阀的全部零件配合关系，在液压系统的设计选型、教学演示、装配工艺梳理场景中都有很高的参考价值。从实际应用场景来看，这类小通径直动式溢流阀多用于低压小流量液压回路，比如小型机床的夹紧回路、实验台的调压支路、小型液压机具的过载保护支路，也常作为先导式溢流阀的先导级使用，承担系统定压、过载溢流、稳压卸荷的核心功能。

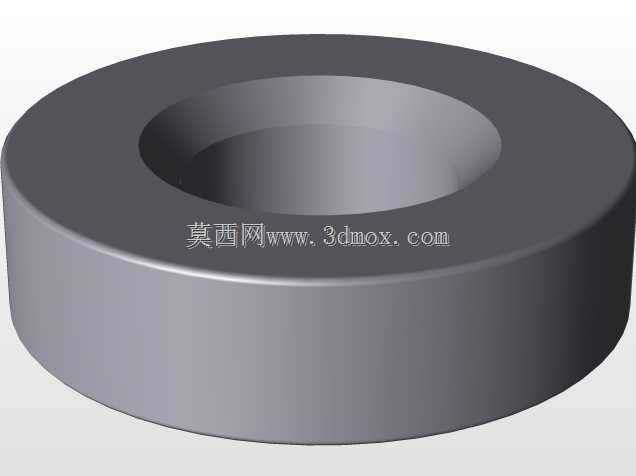

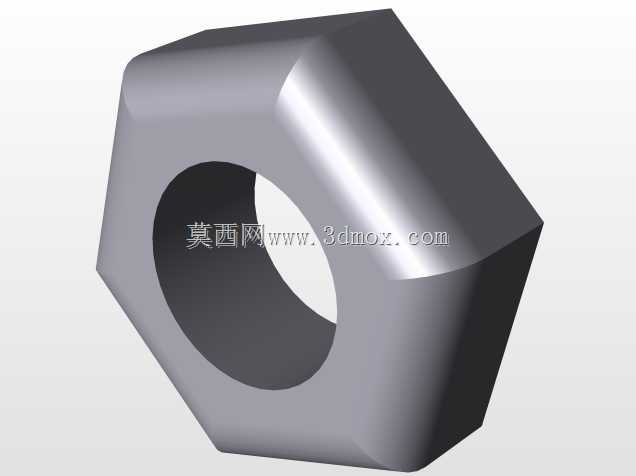

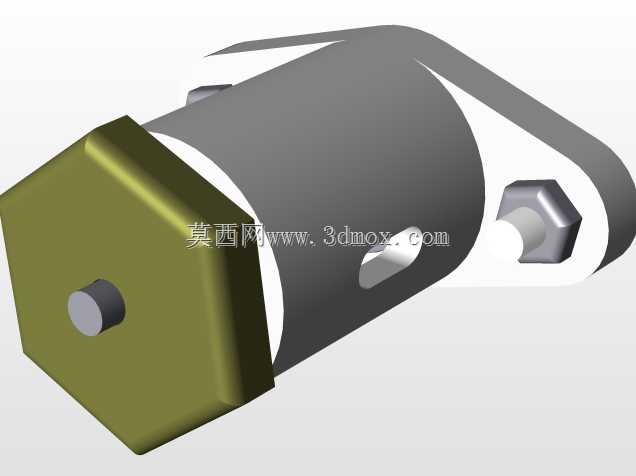

　　从功能特性上拆解，模型完整呈现了阀体、阀座、阀芯、调压弹簧、弹簧座、调节螺杆、锁紧螺母、端盖、密封件、连接紧固件的全部配合关系：进油口开设在阀体下部侧方，与系统压力油路连通，回油口开设在阀体侧上方，直接接回油箱；当进油侧压力未达到弹簧调定值时，带锥面密封的阀芯在弹簧预紧力作用下压紧在阀座上，进出油口被隔断，系统保持压力；当进油压力超过弹簧调定压力时，液压作用力克服弹簧力推动阀芯上移，锥面密封打开，压力油从回油口溢出，维持系统压力稳定在调定区间。模型中特意还原了阀芯上的阻尼小孔结构，这个细节是很多新手建模时容易遗漏的——阻尼孔可以在阀芯启闭过程中产生液阻，抑制阀芯的高频振动，避免压力波动产生的啸叫与压力振荡，提升阀件工作稳定性。

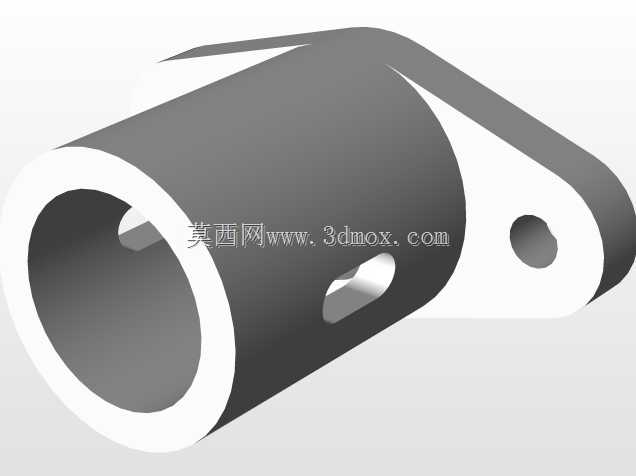

　　设计思路层面，这款阀采用了经典的上进给调压结构，调节螺杆从阀体顶部的端盖中心穿入，通过旋转调节螺杆改变弹簧的预压缩量，就能连续调整溢流阀的开启压力，调整到位后通过锁紧螺母锁死调节螺杆位置，避免设备运行过程中振动导致压力漂移。阀体与端盖、阀体与安装面之间的密封槽结构也完整还原，密封件的选型匹配槽深与槽宽，既保证静密封处无泄漏，又不会因为压缩量过大导致密封件过早老化失效。连接紧固件的位置分布符合液压阀的安装规范，两个安装孔对称布置在阀体下部的安装凸台上，孔位间距匹配通用液压阀的安装面标准，不需要额外加工转接板就能直接安装在标准油路块上。

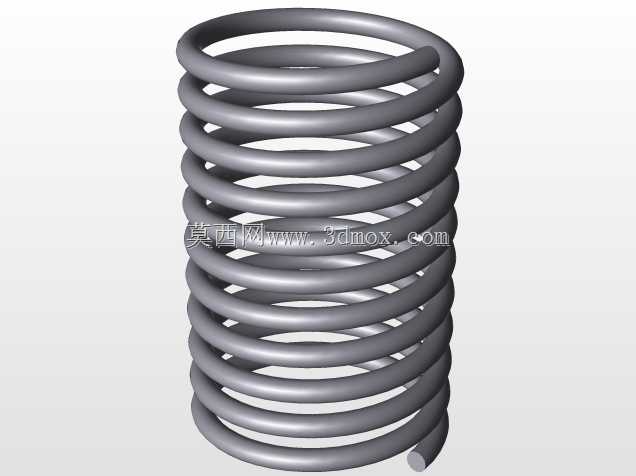

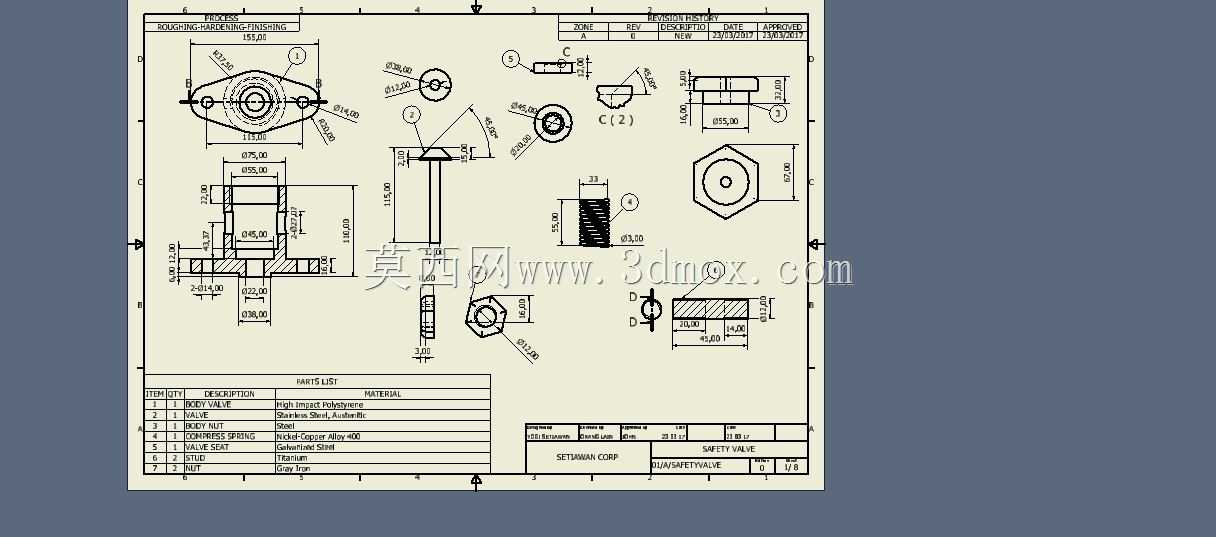

　　从安装边界与尺寸配合来看，模型中所有零件的配合公差都符合液压元件的设计规范：阀芯与阀体孔的配合采用间隙配合，间隙值控制在0.008-0.015mm区间，既保证阀芯滑动顺畅无卡滞，又不会因为间隙过大导致内泄漏超标；弹簧的中径、线径、有效圈数参数匹配调压范围，保证在全行程范围内弹簧刚度线性，压力调整无突变；阀座与阀体的配合采用过盈配合，压装后密封锥面的跳动量控制在0.005mm以内，保证低压状态下的密封性能，避免系统掉压。安装凸台的平面度要求控制在0.01mm以内，安装面与阀芯轴线的垂直度公差不超过0.02mm，避免安装时螺栓压紧力不均导致阀体孔变形，引发阀芯卡滞故障。

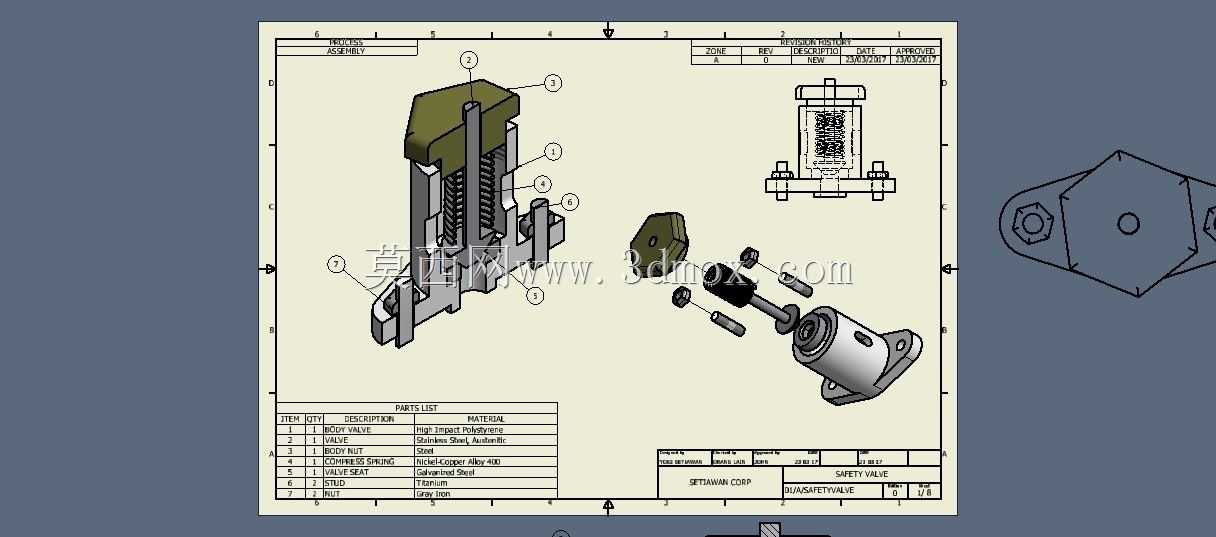

　　在装配逻辑上，模型的爆炸视图清晰呈现了装配顺序：先将阀座压入阀体进油口位置，再将阀芯从阀体上部装入阀孔，随后依次装入弹簧、弹簧座，再将预装好密封件的端盖通过螺栓紧固在阀体上端面，最后装入调节螺杆与锁紧螺母，侧方的油口密封堵头、紧固件都按实际装配位置排布，没有出现零件干涉、装配顺序颠倒的问题。对于刚接触液压元件设计的工程师来说，这个模型可以直观理解直动式溢流阀的工作原理，梳理零件之间的配合关系，避免在自主设计时出现结构干涉、密封遗漏、配合公差选取不当的问题；对于做液压系统集成的工程师来说，可以直接参考这个模型的安装尺寸，在油路块设计时预留对应的安装空间与油道位置，减少设计迭代次数。
