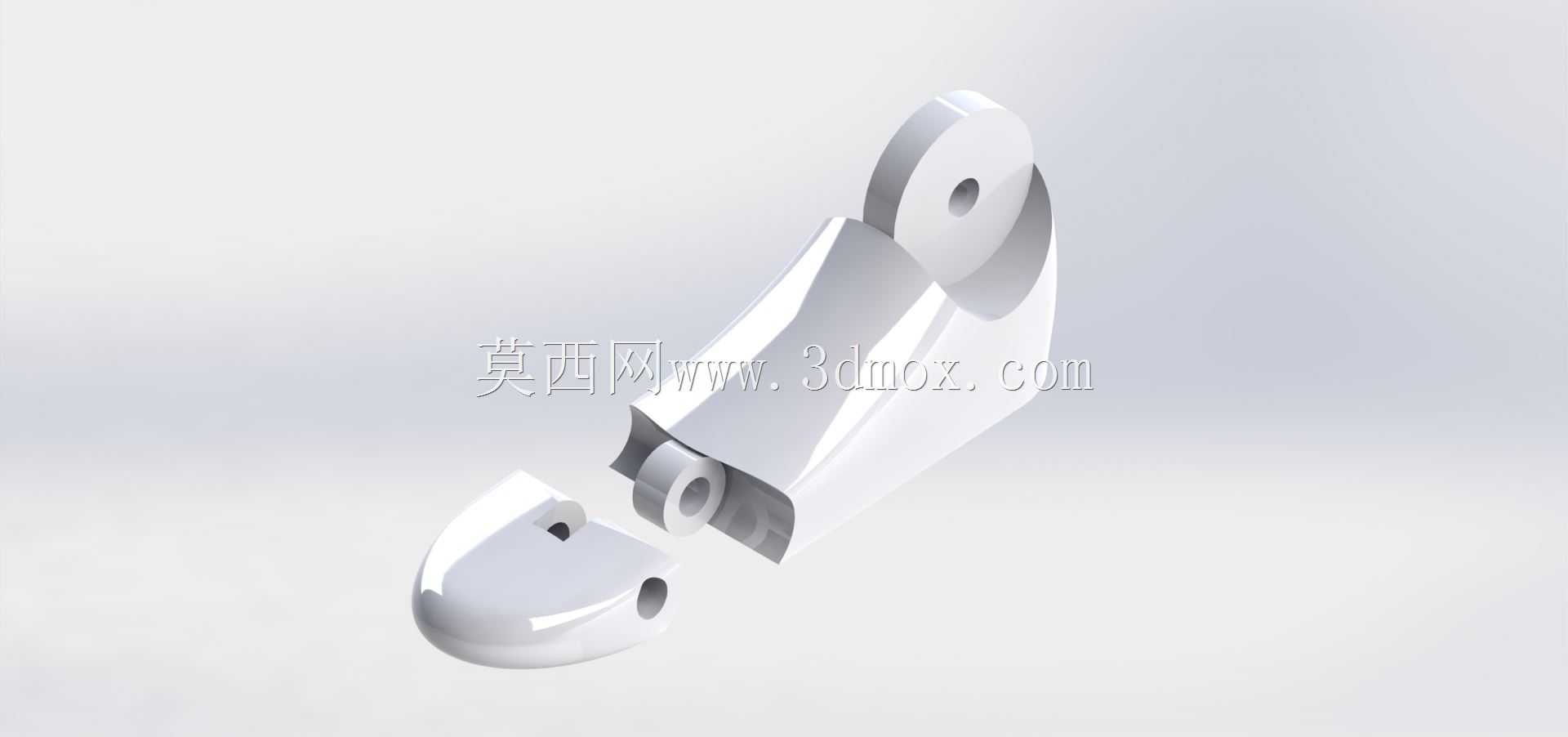

铰接式关节连接结构三维数模

　　这类铰接关节结构，在各类需要实现定角度往复转动、两部件相对摆转的机械场景中应用十分广泛，小到民用五金的折叠连接件、小型康复辅具的活动关节，大到工业设备的舱门铰接结构、轻型工装的活动摆臂连接位，都能见到同原理结构的身影。从实际使用需求出发，该结构的核心功能是实现两个相邻构件之间的单自由度相对转动，同时承担转动过程中传递的径向与轴向载荷，避免连接位出现松脱、窜动，保证摆转动作的顺滑无卡滞。

　　设计这类关节结构时，首先要明确转动副的摆角范围，本次的关节结构预留了足够的摆转避让空间，两个铰接臂的外形轮廓做了圆弧过渡处理，在最大摆角位置不会出现结构硬干涉，无需额外添加限位块即可通过自身轮廓实现物理限位，减少了额外零件的装配工作量。铰接孔的同轴度是设计中的核心管控要点，两个配对的铰接耳片孔位在建模时就做了同轴度约束，孔壁与铰接销轴的配合选用间隙配合公差，既保证销轴装配后可以顺畅转动，又不会因为配合间隙过大导致转动过程中出现晃量，影响整个连接结构的刚性。

　　从结构细节来看，该关节的两个连接端分别做了适配不同安装场景的结构设计，一端为带单铰接孔的耳片结构，适合与带叉形耳座的部件进行配对连接，另一端为包覆式的腔体结构，既可以容纳铰接端的转动空间，又能在外部形成防护，避免粉尘、碎屑进入铰接摩擦面，延长铰接位的使用寿命。整个构件的外形做了流线型的过渡处理，没有尖锐的棱角，既降低了使用过程中磕碰划伤的风险，也能在注塑或者压铸成型时减少应力集中的位置，提升零件本身的结构强度。

　　关于安装边界，该关节结构的整体外轮廓在摆转全程都处于自身回转包络范围内，安装时只需要预留出对应摆角的扇形空间即可，不需要额外为结构转动预留多余的避让位置。铰接孔的孔径尺寸适配常规标准的圆柱销轴，不需要定制特殊规格的紧固件，降低了后期的备件替换成本。连接端的安装面做了平面度管控，与被连接件装配时可以实现面贴合，不会因为安装面不平导致装配后出现附加应力，造成关节转动卡滞。

　　在实际选型应用时，需要根据关节所承受的载荷大小匹配对应的零件材质，如果是用于轻型载荷的民用场景，可以选用工程塑料注塑成型，降低整体重量与生产成本；如果是用于工业设备的承载连接位，则可以选用铝合金或者锌合金压铸成型，提升结构的抗冲击与承载能力。铰接位可以根据使用场景选择添加自润滑衬套，在长期免维护的使用场景下，自润滑衬套可以有效降低铰接面的磨损，保证关节长期使用后依旧保持顺畅的转动手感，不会因为磨损出现间隙过大的问题。

　　建模过程中，所有的圆角、拔模角度都按照实际成型工艺做了对应处理，如果采用注塑工艺生产，外表面的拔模斜度控制在合理范围内，不会出现脱模困难的问题；如果采用金属机加工工艺生产，所有的转角位置都预留了刀具退刀空间，不需要后续额外做清根处理，降低加工环节的工作量。整个结构没有复杂的异形曲面，常规的三轴加工设备即可完成金属件的加工，不需要使用五轴设备，生产适配性较强。
