带有限元分析结果的筒状承压构件结构

　　在流体输送、压力容器配套以及立式储料设备的配套结构设计中，这类带弧形封边的筒状承压构件是十分常见的受力部件，日常工况下需要长期承受内部介质的静压力、温度波动带来的热应力，以及设备启停过程中的瞬时冲击载荷，因此在设计阶段就需要对其应力分布做充分的仿真验证，避免实际投用后出现应力集中导致的开裂、变形失效问题。从结构形态来看，该构件采用半剖展示的形式呈现内部腔体与外部轮廓的对应关系，主体为等壁厚的弧形筒身，顶部做了加厚的环形翻边处理，这个翻边结构一方面是为了匹配上端盖的安装定位，提供足够的螺栓连接压紧面，另一方面也能对筒身顶部的开口边缘做结构加强，抵消开口带来的结构强度削弱。筒身底部保留了完整的环形支撑边，

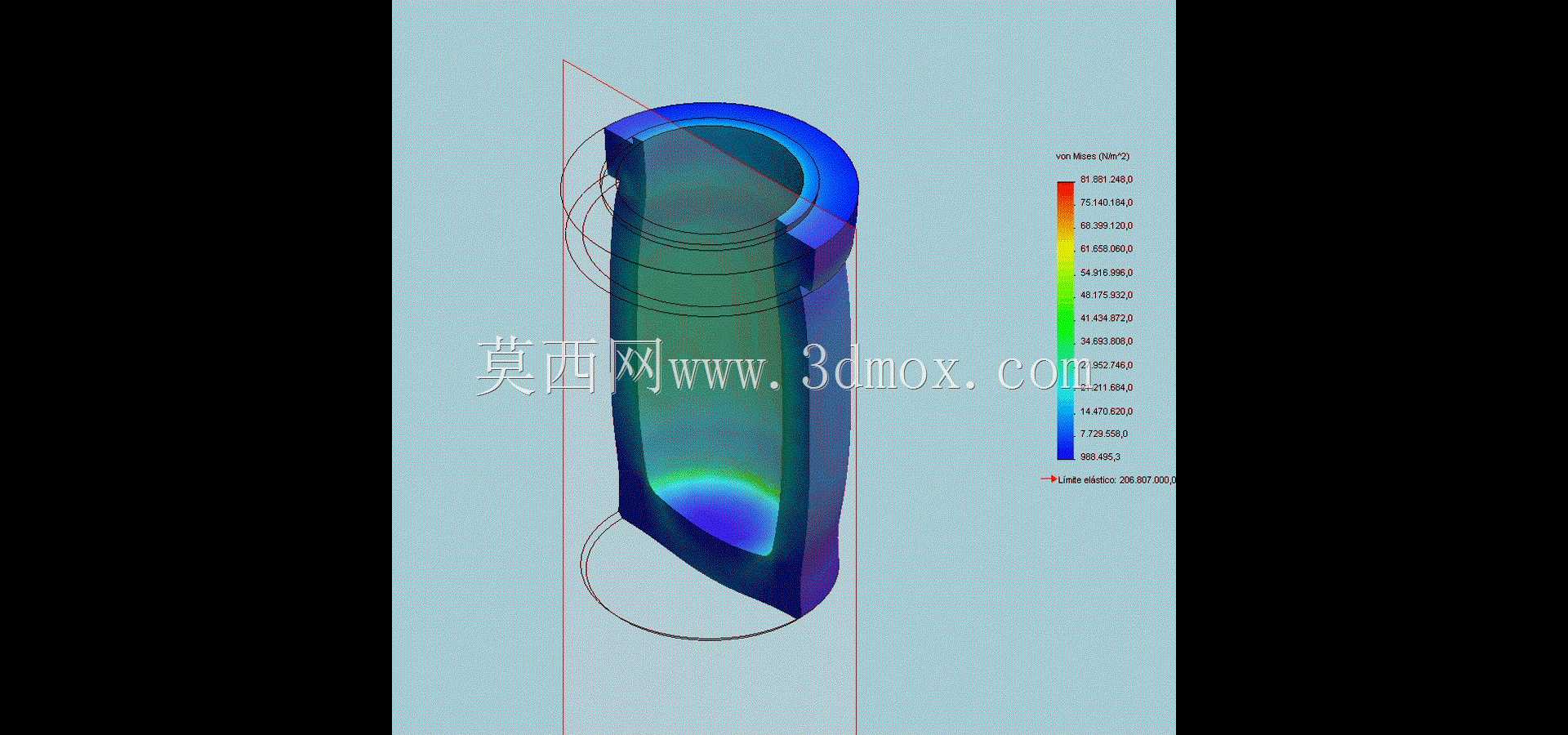

　　安装时可以直接坐落在设备基座的支撑台阶上，通过周向布置的紧固件完成固定，安装边界需要保证支撑面的平面度公差在0.1mm以内，避免安装时产生附加的装配应力，影响后续的受力状态。设计过程中首先根据设备的额定工作压力、介质特性确定基础壁厚，初始壁厚计算会按照薄壁圆筒的强度公式做初步核算，预留1.5倍的安全裕量，之后再针对顶部翻边的过渡区域做圆角优化，因为直角过渡的位置会在承压时产生3倍以上的应力集中系数，通过将翻边与筒身的连接位置设置为连续的大圆弧过渡，能够有效分散该区域的应力传递路径，降低局部应力峰值。从附带的有限元分析云图可以看到，应力分布沿筒身轴向呈现梯度变化，顶部翻边区域因为结构刚度较大，应力水平相对更高，

　　筒身中段的应力分布较为均匀，底部支撑位置因为有基座的约束，应力水平处于较低区间，云图中底部出现的局部高应力区是仿真时的约束反力导致，实际工况中因为支撑面有密封垫片的缓冲，该区域的实际应力会比仿真结果更低。这类构件的尺寸设计需要匹配配套设备的通径要求，筒身的内径尺寸需要和上下游的管路通径保持一致，避免出现通径突变导致的介质流阻增大，翻边的外径尺寸需要和上端盖的连接法兰尺寸对应，螺栓孔的位置度公差需要控制在0.2mm以内，保证安装时螺栓能够顺利穿入，不会出现别劲的情况。在实际应用场景中，这类构件可以用在小型立式储液罐的筒体段、酒水灌装设备的储料缸主体、或者是小型换热设备的承压外壳，不同应用场景下可以根据接触介质的特性选择对应的材质，

　　比如接触食品类介质时可以采用304不锈钢材质，接触普通工业介质时可以采用碳钢做内壁防腐处理。建模过程中需要注意筒身内壁的曲面连续性，不能出现建模导致的微小台阶，否则一方面会影响介质的流动状态，容易在台阶位置残留介质，另一方面也会在仿真分析时出现虚假的应力集中点，影响仿真结果的准确性。翻边位置的加厚区域需要做平滑的壁厚过渡，不能出现壁厚的突变，否则在承压时壁厚突变的位置会产生附加的弯曲应力，长期运行下容易出现疲劳裂纹。另外在做有限元分析时，网格划分需要在过渡圆角、支撑约束位置做网格加密处理，保证计算结果的精度，载荷施加需要模拟实际工况的内压均匀作用在筒体内壁，约束条件按照实际安装的固定方式设置在底部支撑面，这样得到的应力分布结果才能真实反映构件实际工作时的受力状态，为后续的结构优化提供可靠的依据。对于这类承压构件，除了静强度分析之外，还需要根据设备的设计寿命做疲劳强度校核，尤其是在存在频繁压力波动的工况下，需要对应力水平较高的区域做表面强化处理，提升构件的疲劳寿命，保证设备长期运行的可靠性。
