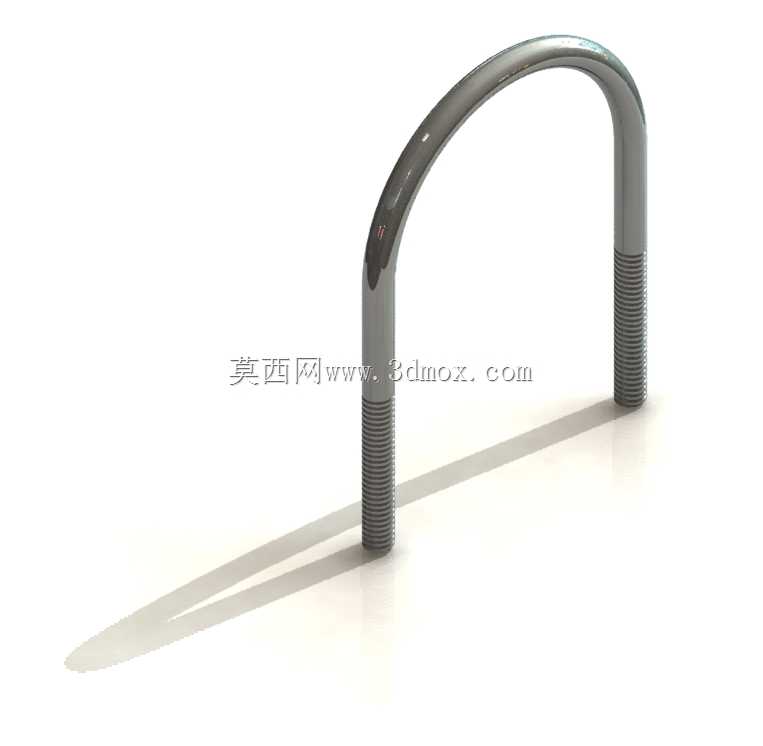

U型螺纹紧固抱箍连接件结构设计

　　在工业管路布设、轻型构件挂载的现场施工场景里，这类U型带螺纹的抱箍是出镜率极高的连接件，很多刚入行的结构设计人员容易把它当成标准件直接选型，却忽略了不同安装工况下的细节适配要求。从实际使用场景来看，它既可以在给排水、低压气动管路铺设时，将圆管牢牢固定在墙面支架、设备机架的安装面上，也能在小型设备组装时，用来挂载接线盒、小型传感器支架这类轻型附属构件，甚至在户外简易护栏、农用棚架的搭建中，也能见到这类结构的身影，核心作用就是通过弧形段抱紧被固定件，两端的螺纹段配合螺母实现锁紧，限制被固定件的径向位移与轴向窜动。

　　从结构设计思路来看，弧形段的内曲率是核心参数，设计时需要完全匹配被抱紧工件的外轮廓直径，曲率偏差过大要么会出现抱紧时只有两条棱接触、锁紧后应力集中压伤管壁，要么会出现抱合间隙过大、锁紧后工件仍能晃动的问题。两端的直杆螺纹段长度需要结合安装基座的厚度、锁紧螺母的厚度、防松垫圈的厚度预留足够的调节余量，很多现场安装出现的螺母无法拧到位、锁紧后螺纹啮合牙数不足的问题，本质都是设计阶段螺纹段长度预留不足，没有考虑到安装面的平面度误差、防腐涂层厚度带来的尺寸增量。

　　从功能特性上看，这种一体弯折成型的结构相比拼接式抱箍，没有额外的焊接接缝，整体结构强度更高，在承受振动载荷时不容易出现焊缝开裂的失效问题。两端的外螺纹采用标准公制粗牙螺纹，适配市面上通用的六角螺母、防松螺母，不需要定制特殊紧固件，现场安装时不需要专用工具，普通扳手就能完成锁紧作业，后期维护拆卸也十分便捷。表面的金属处理层需要根据使用环境选择，普通室内干燥环境采用镀锌处理即可满足防锈要求，户外潮湿或者有弱腐蚀的工况，则需要采用达克罗或者不锈钢材质，避免长期使用后锈蚀导致螺纹无法拆卸、抱箍断裂失效。

　　在安装边界的考量上，设计时需要明确安装孔的中心距，这个尺寸直接对应抱箍两个直段的中心距离，安装基座上的两个过孔孔径要比直杆直径大1-2mm，抵消加工时的孔位误差、抱箍弯折时的直段平行度误差，避免安装时直杆无法穿过安装孔。同时要核算锁紧力矩，针对不同材质的被抱紧件，比如薄壁PVC管、薄壁铜管，锁紧力矩不能过大，否则会把管壁压变形，导致管路通径变小甚至破裂；如果是固定钢管、钢制构件，则需要保证足够的锁紧力矩，配合防松垫圈避免设备运行时的振动导致螺母松脱。另外，弧形段的弯折半径不能过小，弯折处的圆角要做平滑过渡，避免弯折处出现应力集中，在长期受载或者低温环境下出现断裂隐患，很多小厂生产的劣质抱箍就是因为弯折处工艺处理不到位，安装时稍微用力锁紧就会在弯角处开裂。

　　在三维建模过程中，需要重点还原弯折处的材料形变特征，不能直接用直角倒圆角代替实际的冷弯成型结构，螺纹段的牙型如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于受力仿真分析，则需要准确绘制螺纹牙型的实际轮廓，保证仿真结果的准确性。建模时还要注意两个直段的平行度公差，以及直段与弧形段相切处的顺滑过渡，避免模型导入装配体时出现与安装孔、被抱紧工件的干涉问题。很多设计人员在调用这类连接件模型时，往往只关注公称直径参数，忽略了螺纹段长度、弯角处圆角、中心距这些细节参数，导致实际生产出来的零件无法适配现场安装需求，反而增加了采购和施工的返工成本。
